AutoCAD2014室内装潢设计实例:绘制餐桌和椅子

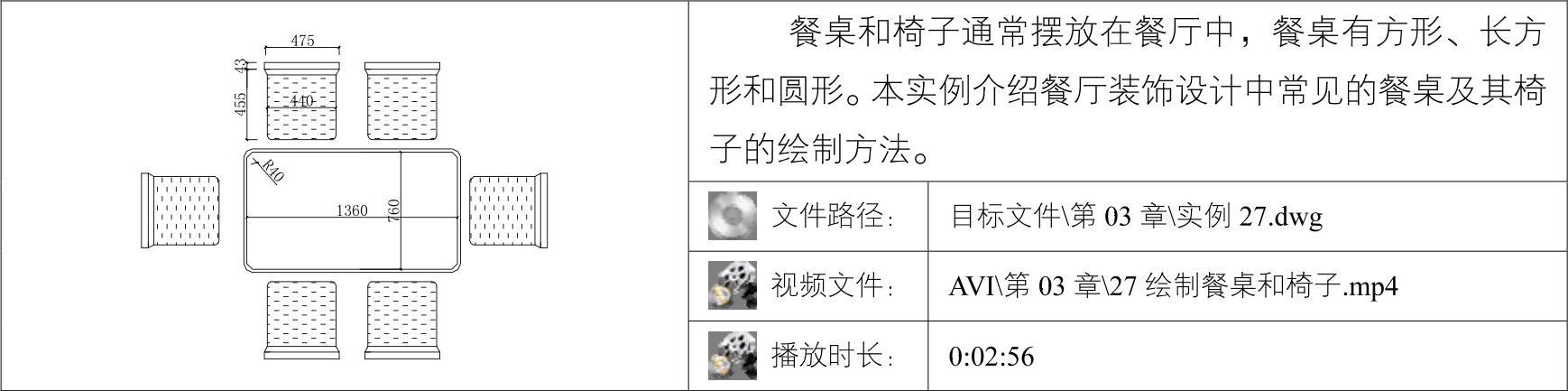

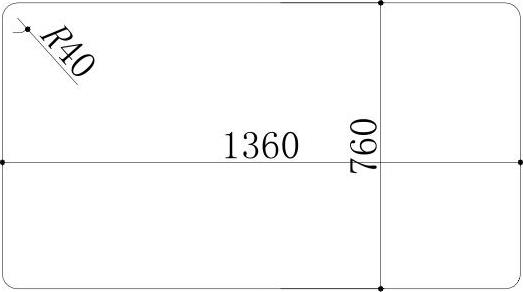

01绘制餐桌。调用RECTANG/REC矩形命令,绘制尺寸为1360×760,半径为40的圆角矩形,效果如图3-15所示。

02调用OFFSET/O偏移命令,将圆角矩形向外偏移20,效果如图3-16所示。


图3-15 绘制圆角矩形


图3-16 偏移矩形

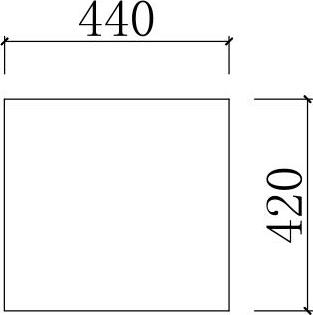

03绘制椅子。调用RECTANG/REC矩形命令,绘制尺寸为440×420的矩形,如图3-17所示。

04调用FILLET/F圆角命令,对矩形的下方进行圆角,圆角半径为30,如图3-18所示。

05调用HATCH/H图案填充命令,在矩形内填充978-7-111-44260-8-Part01-185.jpg图案,填充参数和效果如图3-19所示。


图3-17 绘制矩形


图3-18 圆角矩形


图3-19 填充参数和效果

06调用RECTANG/REC矩形命令,绘制尺寸为475×43的矩形,并移动到相应的位置,如图3-20所示。

07调用PLINE/PL多段线命令,绘制多段线连接两个矩形,效果如图3-21所示。


图3-20 绘制矩形


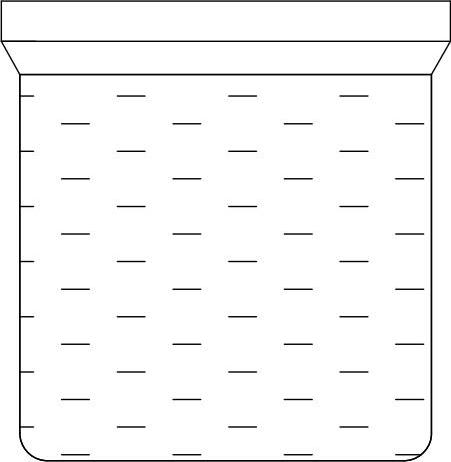

图3-21 绘制多段线

08调用MOVE/M移动命令,将椅子移动到餐桌的上方,效果如图3-22所示。

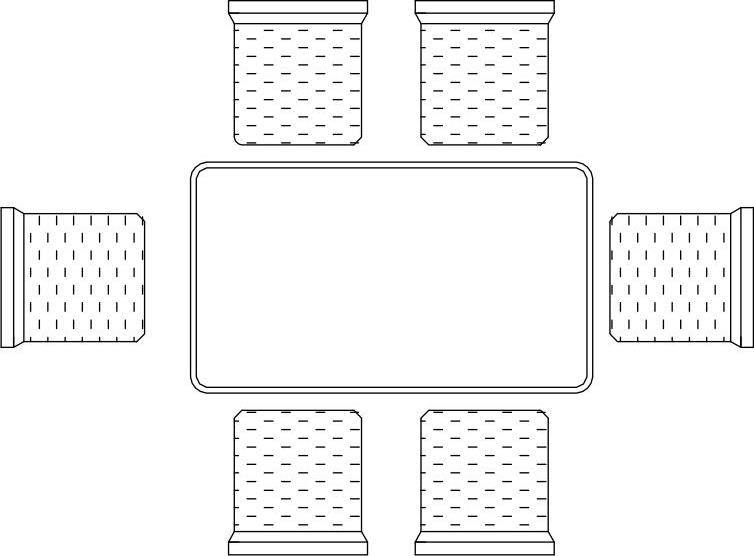

09调用COPY/C复制命令、MIRROR/MI镜像命令和ROTATE/RO旋转命令,得到其他椅子图形,效果如图3-23所示,完成餐桌和椅子的绘制。


图3-22 移动椅子


图3-23 绘制其他椅子
