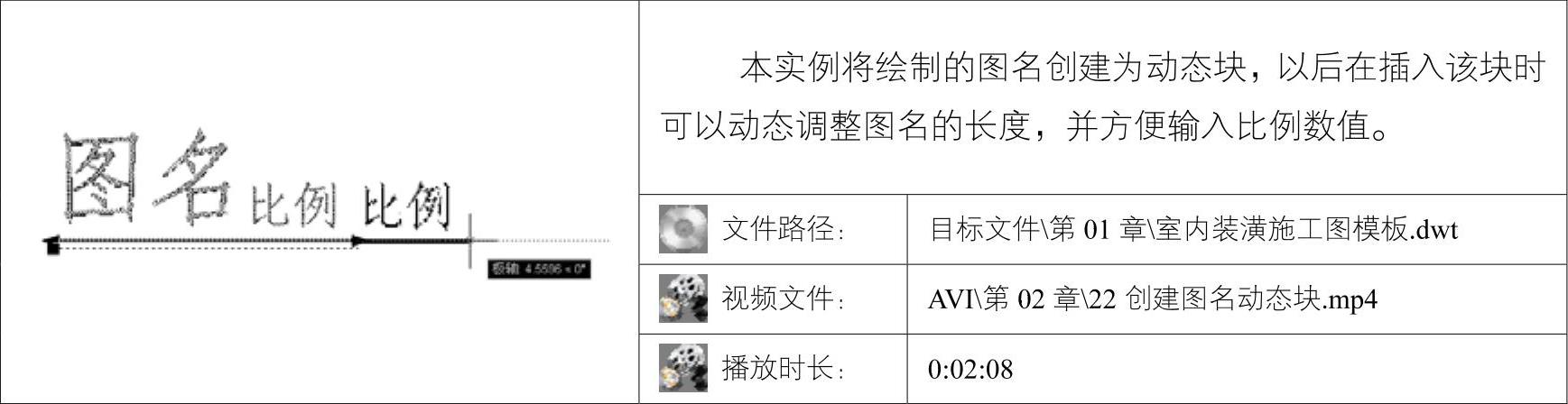

01选择“图名”和“比例”文字及下划线，调用BLOCK命令，打开“块定义”对话框。

02在“块定义”对话框中设置块“名称”为“图名”。单击（拾取点）按钮，在图形中拾取下划线左端点作为块的基点，勾选“注释性”复选框，使图块随当前注释比例变化，其他参数设置如图2-52所示。

03单击【确定】按钮完成块定义。将“图名”块定义为动态块，使其具有动态修改宽度的功能，这主要是考虑到图名的长度不是固定的。

04调用BEDIT命令，打开“编辑块定义”对话框，选择“图名”图块，如图2-53所示。单击【确定】按钮进入“块编辑器”。

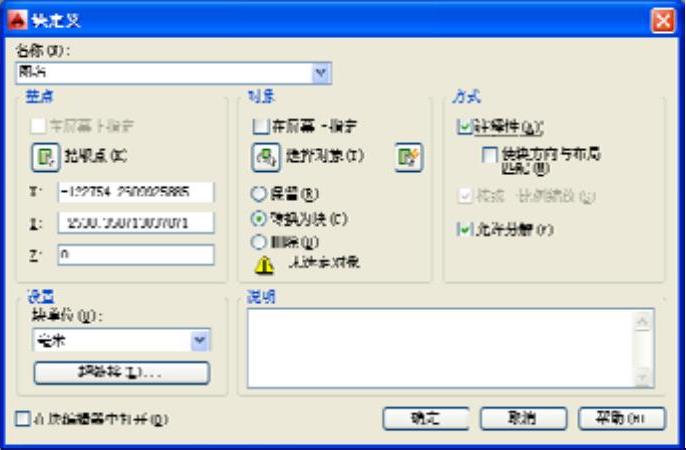

图2-52 创建块

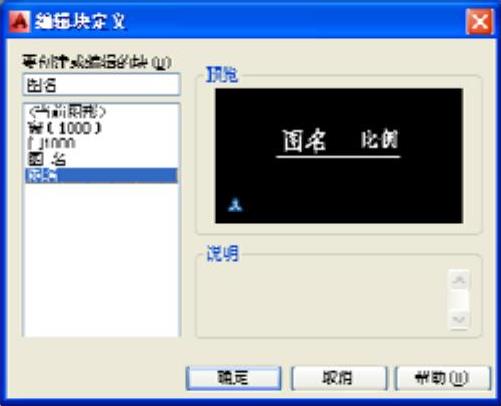

图2-53 “编辑块定义”对话框

05调用【线性】命令，以下划线左、右端点为起始点和端点添加线性参数，如图2-54所示。

06调用【拉伸】命令创建拉伸动作，如图2-55所示，结果如图2-56所示。

(www.daowen.com)

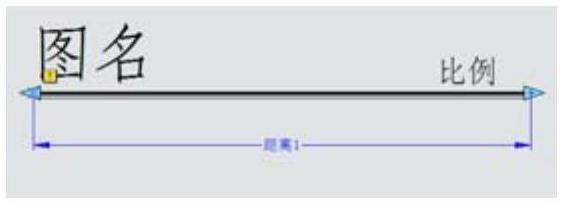

图2-54 添加线性参数

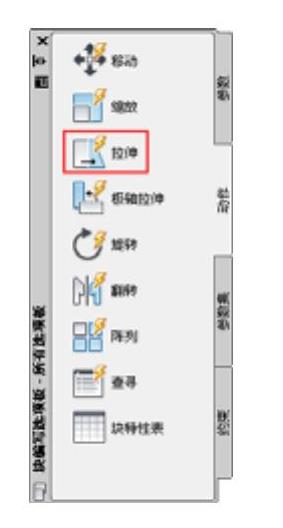

图2-55 调用“拉伸”动作

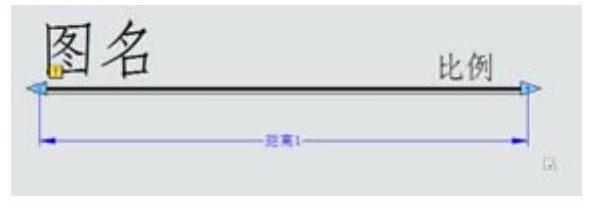

图2-56 添加参数

07单击工具栏【关闭块编辑器】按钮退出块编辑器，当弹出如图2-57所示提示对话框时，单击【是】按钮保存修改。

08此时“图名”图块就具有了动态改变宽度的功能，如图2-58所示。

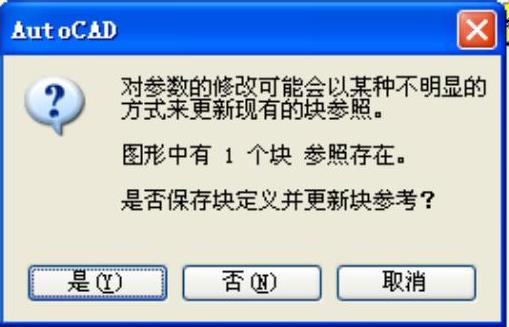

图2-57 提示对话框

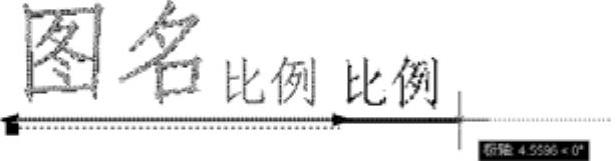

图2-58 动态块效果
