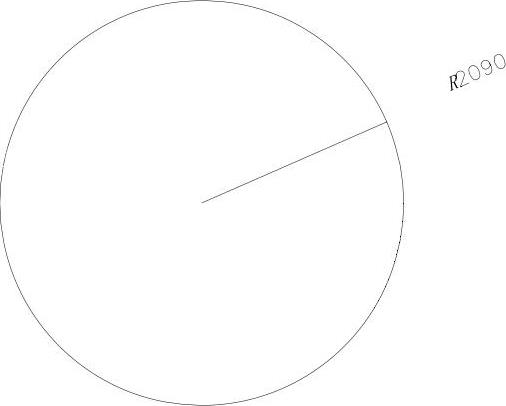

01调用CIRCLE/C圆命令,绘制半径为2090的圆,如图2-25所示。

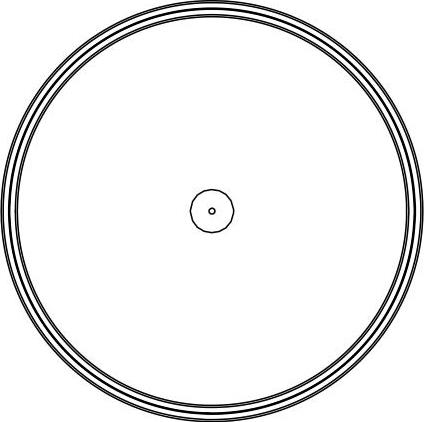

02调用OFFSET/O偏移命令,将圆向内偏移20、55、5、5、55、20、1715和186,如图2-26所示。

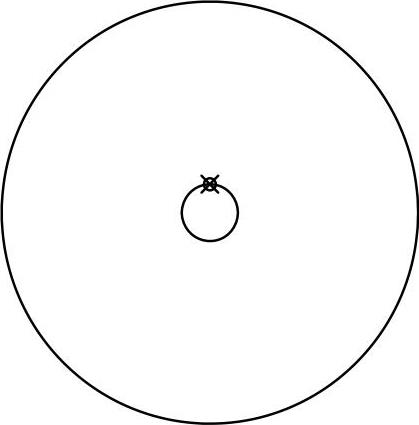

03调用POINT/PO点命令,在最小的圆顶端位置绘制单点,如图2-27所示。
图2-25 绘制圆
图2-26 偏移圆
图2-27 绘制点

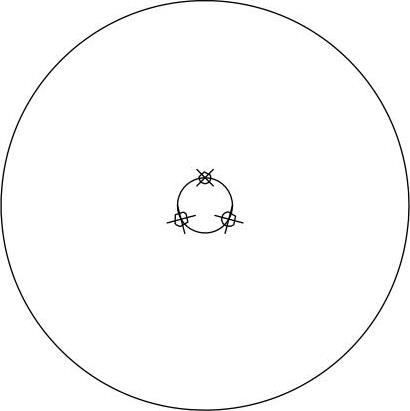

04调用ARRAY/AR阵列命令,对点进行环形阵列,阵列效果如图2-28所示。

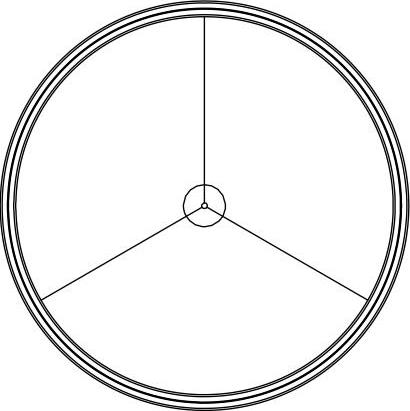

05调用LINE/L直线命令,以圆心为起点,分别过环形阵列点绘制线段,然后删除等分点,如图2-29所示。

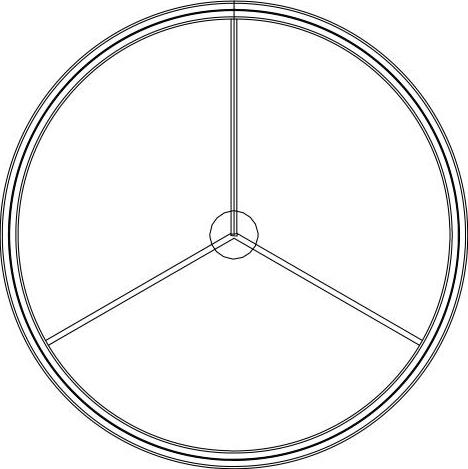

06调用OFFSET/O偏移命令,将线段向两侧偏移25,并对线段进行调整,然后删除中间的线段,如图2-30所示。
图2-28 阵列结果(www.daowen.com)
图2-29 绘制线段
图2-30 偏移线段

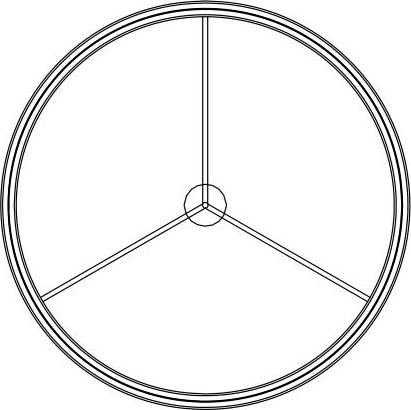

07调用LINE/L直线命令,绘制一条线段通过圆的直径,如图2-31所示。

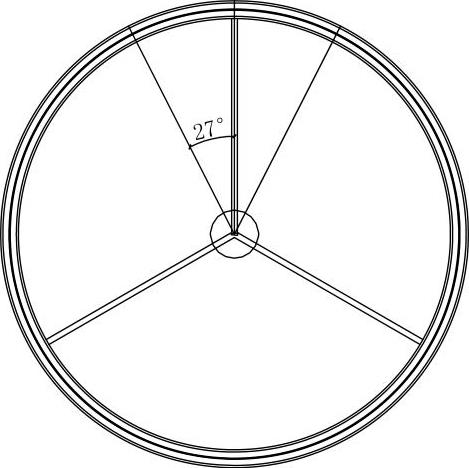

08对线段进行复制和旋转,如图2-32所示。

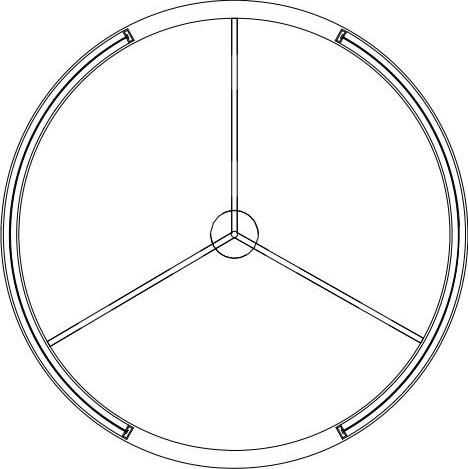

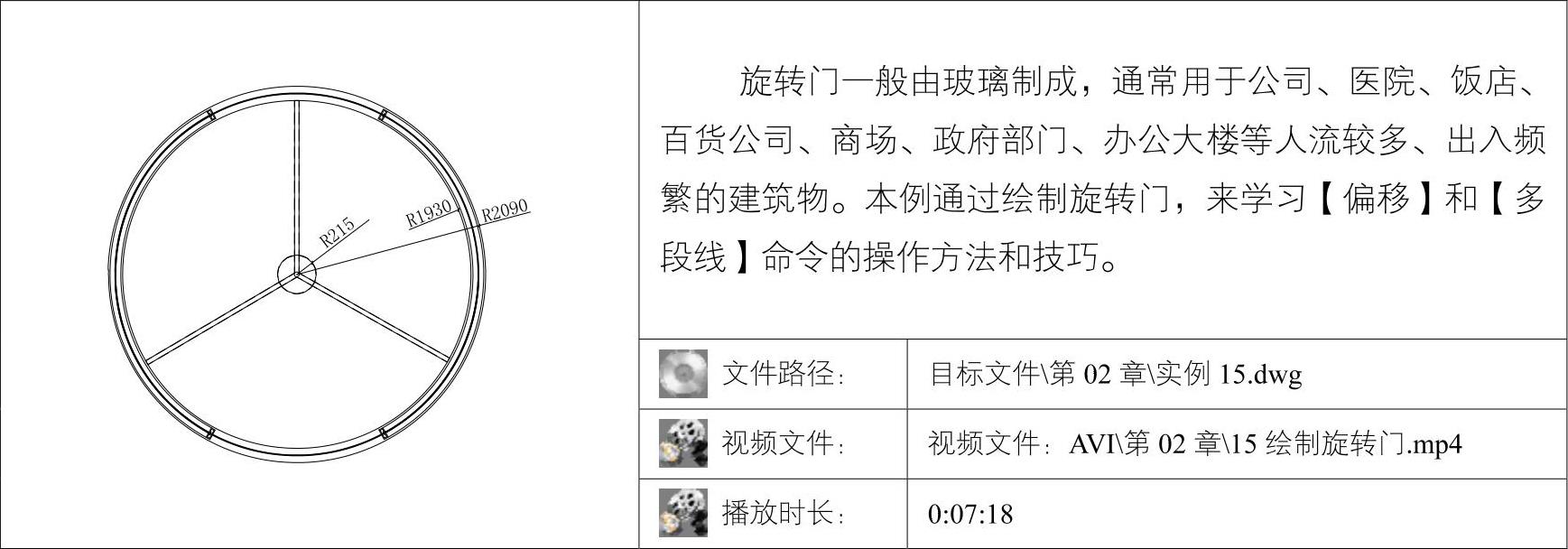

09调用PLINE/PL多段线命令、OFFSET/O偏移命令、TRIM/TR修剪命令和MIRROR/MI镜像命令,绘制玻璃衔接处,如图2-33所示,完成旋转门的绘制。
图2-31 绘制线段
图2-32 旋转线段
图2-33 绘制玻璃衔接处
