项目位于黑龙江省齐齐哈尔市扎龙国家级自然保护区内,为一座以湿地为主题的博物馆。建设用地面积约20000m2,地势平坦,毗邻景区主要环路,限高15m,周边无大型建筑,博物馆拟建面积4000m2。
一、设计要求
(1)合理利用场地条件,选择适宜的位置进行设计。
(2)注意博物馆与环境的协调,包括自然环境、人文环境和规划环境。
(3)建筑形象及空间设计要符合地域性和博览建筑的基本特性,要体现主题。
二、设计内容
建筑面积:4000m2(轴线尺寸,上下浮动5%),面积单位:m2。
主题以鹤文化、湿地、人文为主,是当地的标志性建筑。
(1)展览部分
展出、库藏面积共2500m2,两者可按4∶1或5∶1的比例进行分配。库藏中含100m2的特别收藏库,应封闭,由专人出纳管理。展室可根据设计灵活划分,或集中,或分散。另设临时展厅作特殊展览之用,面积为200m2。
(2)研究部分(面积单位:m2)
研究室:4间,15/间;阅览室:100,设30座(并有小型开架资料库);学术活动室:30。
(3)工作办公部分(面积单位:m2)
藏品工作室:60,若干间;馆长室:30;接待室:100;业务咨询室:15;总务室:15;备用室:20。
(4)报告厅
设200座,可播放幻灯片、录像、电影,大厅按1m2/座计算,有独立出入口。
(5)主门厅
设参观登记咨询处、存包处、售货处等,面积自定。
(6)休息茶座
根据方案情况灵活布置,面积自定。
(7)其他
休息室、卫生间、楼梯等面积自定。
三、图纸内容与要求
(1)总平面图1∶500。
(2)各层平面图1∶200。
(3)立面图1∶200~1∶100不少于2个。
(4)剖面图1∶200~1∶100。
(5)设计分析图(数量不限)。
(6)经济技术指标及简要设计说明。
四、考试时间
6小时。
1.实例分析
题目名称:湿地博物馆设计
从题目可以看出是博物馆类型的建筑,要记得组织货物流线、参观流线和办公流线,湿地的特点是有较好的生态环境。
项目位于黑龙江省齐齐哈尔市扎龙国家级自然保护区内,为一座以湿地为主题的博物馆。建设用地面积约20000m2,地势平坦,毗邻景区主要环路,限高15m,周边无大型建筑,博物馆拟建面积4000m2。
从题中可以分析出基地所在的区域为北方,并在自然保护区内,这是有良好景观的风景区,地势平坦无需考虑竖向设计,限高15m,对于大型博物馆来说至多做三层。
(1)设计要求。
1)合理利用场地条件,选择适宜的位置进行设计。
2)注意博物馆与环境的协调,包括自然环境、人文环境和规划环境。
3)建筑形象及空间设计要符合地域性和博览建筑的基本特性,要体现主题。(www.daowen.com)
这里没有太多的要点,所以只需要考虑地域性和博览类建筑的特性即可。
(2)设计内容。
建筑面积:4000m2(轴线尺寸,上下浮动5%),面积单位:m2。
主题以鹤文化、湿地、人文为主,是当地的标志性建筑。
1)展览部分
展出、库藏面积共2500m2,两者可按4∶1或5∶1的比例进行分配,库藏中含100m2的特别收藏库,应封闭,由专人出纳管理。展室可根据设计灵活划分,或集中,或分散。另设临时展厅作特殊展览之用,面积为200m2。
2)研究部分(面积单位:m2)
研究室:4间,15/间;阅览室:100,设30座(并有小型开架资料库);学术活动室:30。
3)工作办公部分(面积单位:m2)
藏品工作室:60,若干间;馆长室:30;接待室:100;业务咨询室:15;总务室:15;备用室:20。
4)报告厅
设200座,可播放幻灯片、录像、电影,大厅按1m2/座计算,有独立出入口。
5)主门厅
设参观登记咨询处、存包处、售货处等,面积自定。
6)休息茶座
根据方案情况灵活布置,面积自定。
7)其他
休息室、卫生间、楼梯等面积自定。
鹤文化是该地区的主题文化,要考虑将这种文化融入博物馆设计。展览和库藏的比例分配暗含了两者之间需要紧密地相连,并要有独立的库房出入口。除此之外,还有特别收藏库,要求放置在封闭区域,因此要有专门的工作人员流线,而且不能和参观者流线发生交叉。
研究室要综合考虑,有对外部分,也有对内使用的。报告厅是大跨空间,主门厅中包含着很多功能,因此除了要设置疏散缓冲的空间外,还要额外增加一些面积。
本设计的基地面积很大,要适当地预留扩展用地,可在展览区域附近进行预留。除了设计建筑外还要设计一些环境要素,以便和湿地进行有机的结合。

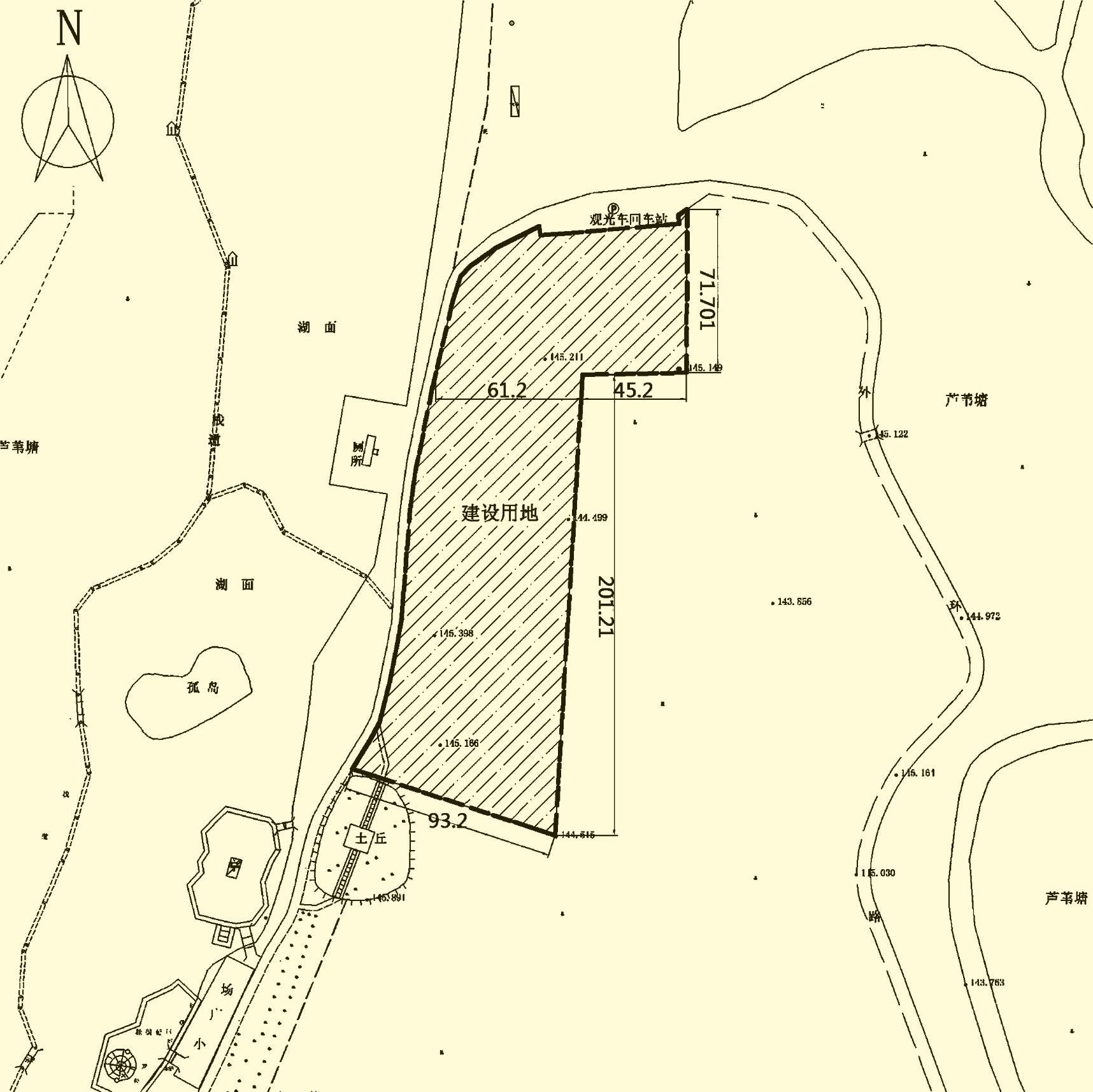

2.基地分析

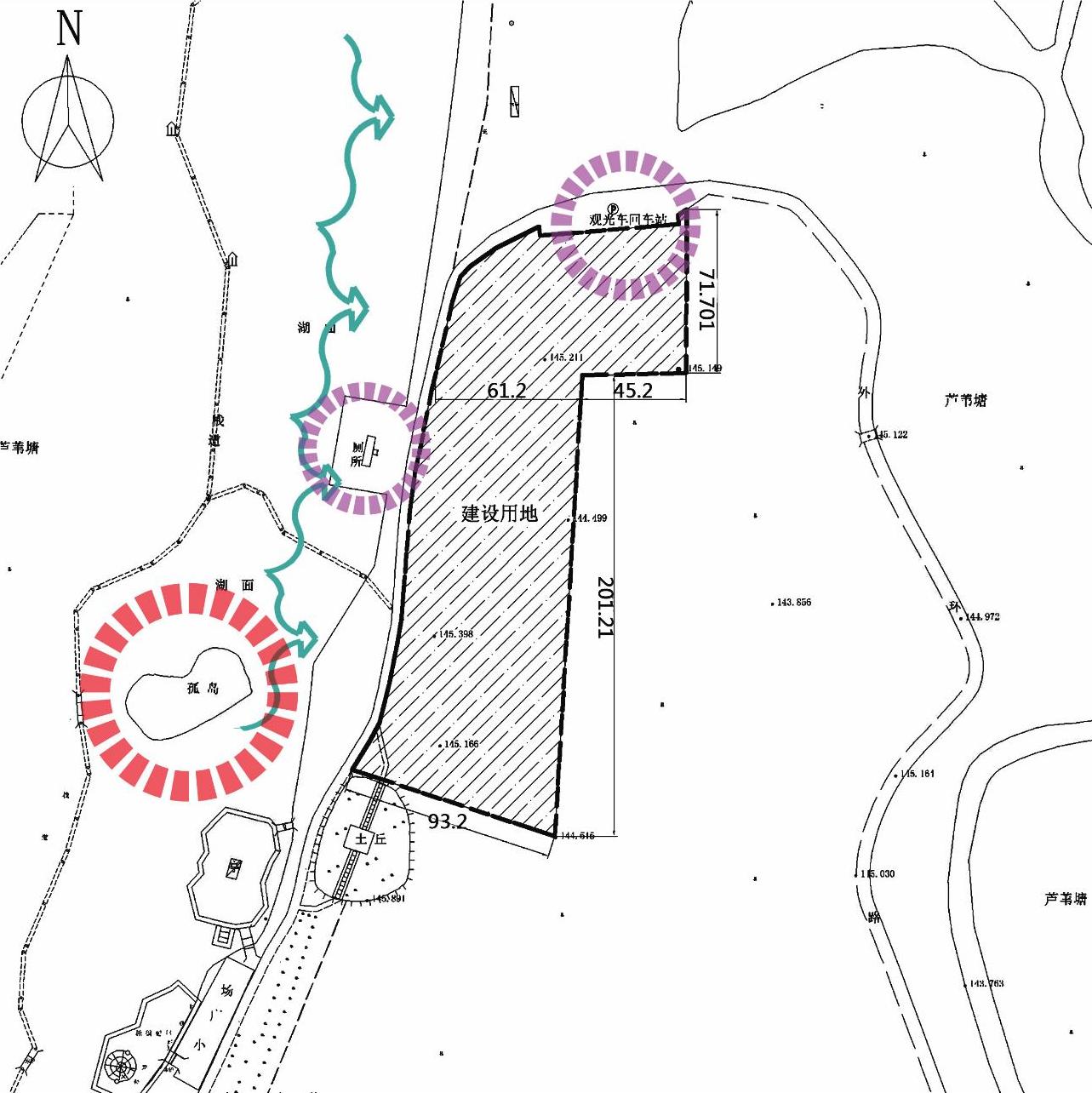

从图里可以发现西侧有一片湿地,湖水对基地有很大的影响,因为水景会渗透到建筑基地内,因此要处理好建筑基地西侧的景观和功能之间的关系。北侧有观光停车场,这里适合设置停车场和侧门。基地西侧有一处卫生间,这对设计是有影响的,比如主入口就不能设置在卫生间的正对面。
除此之外,基地西侧的南半部分有孤岛,孤岛与建筑用地能产生对景的效果,可以从这里体现设计的呼应手法。
道路位于基地的北侧和西侧,主入口的位置选择在西侧较为合适,首先是因为湖水有好的景观;其次,基地西侧的道路较长,并且到达北侧和南侧最方便。

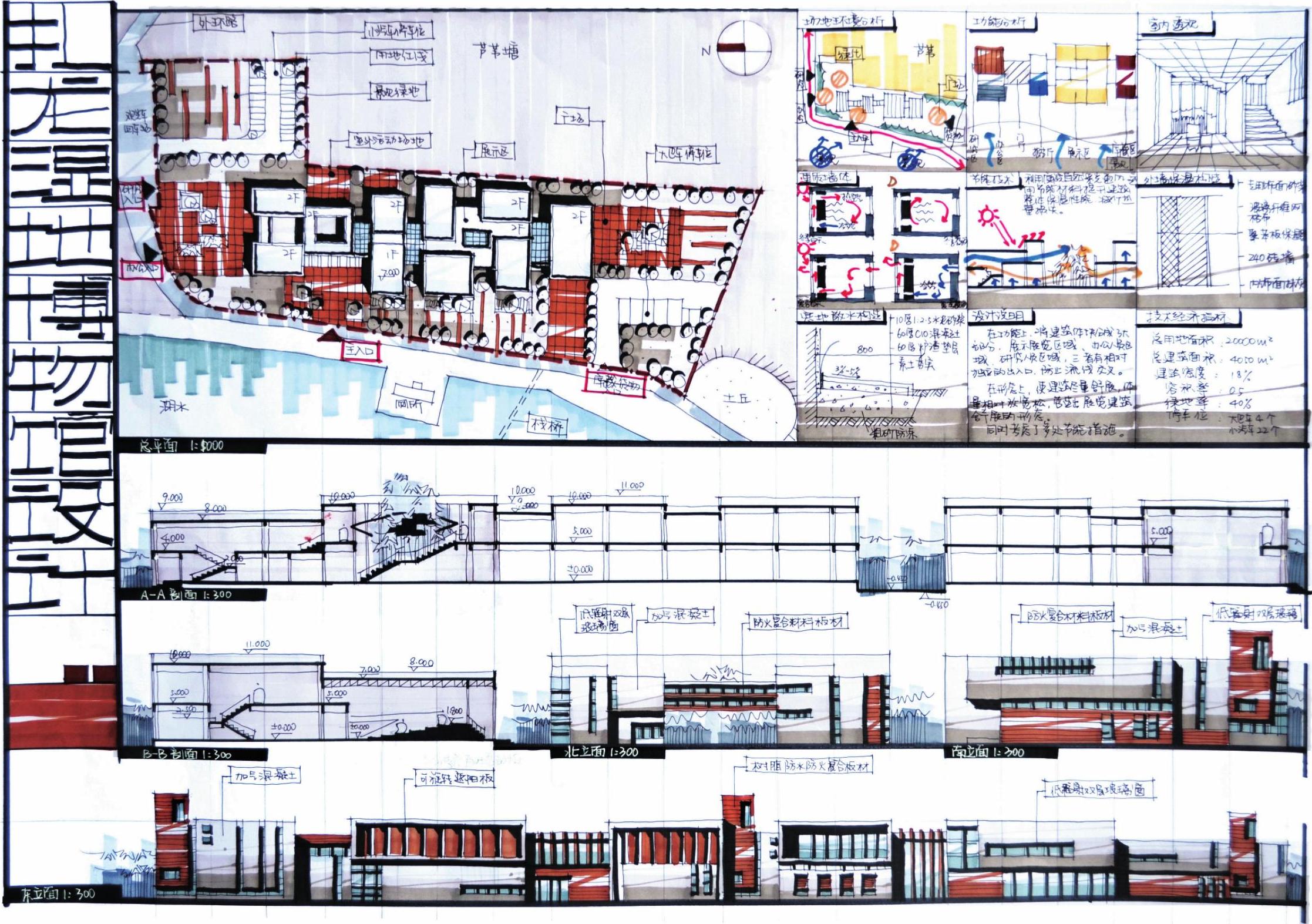

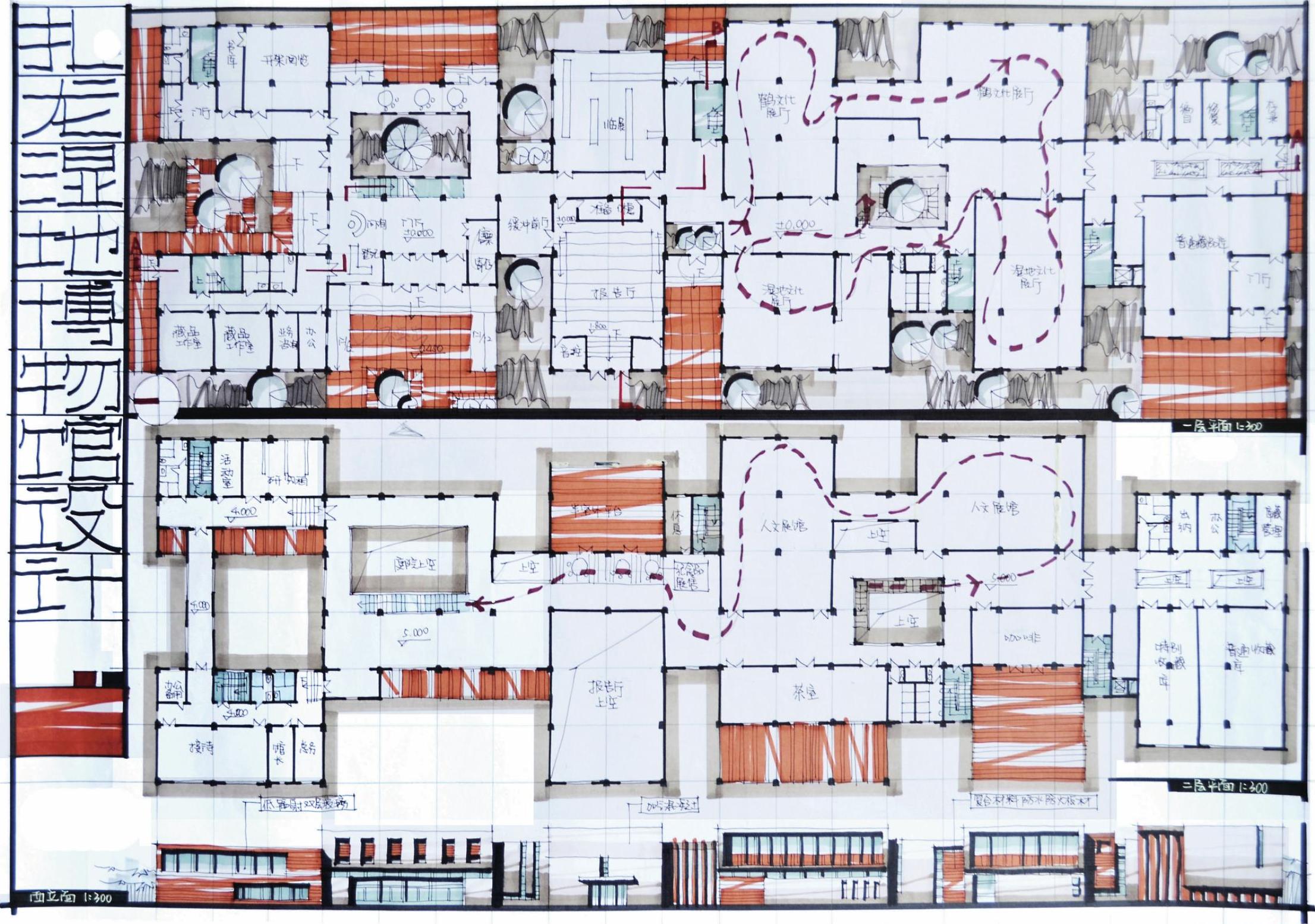

案例一
评析
表现:本图的建筑表现非常优秀,从整体上看,颜色搭配明快且协调规整。一层平面图的建筑配景搭配深度适中,景观草地植被等仅上了一层颜色,但是钢笔线条丰富,因此淡彩也呈现出了华丽的效果。建筑立面图的材质表现更为出色,用高光笔分隔颜色,把建筑的立面质感体现得非常好。
设计:建筑方案设计较为合理,最出彩的地方是将首层平面以展览串联的方式进行穿插,每个单元都配合了庭院的设计,很好地表达了风景区设计的主旨,营造了步移景换的园林意境。主入口选择在了北侧并后退出广
作者:刘琼
场,尽管有很好的疏散,但是由于动线过长使得参观的人观赏流线过长,同时把建筑主入口设置在北侧,标志性并不是很强。本设计最有特色的地方是可以从一层直接上到二层,使得一层和二层进行有机的结合;并把单调的空间进行竖向的穿插,使设计变得非常有弹性。立面设计也很有特色,母题式的搭配让建筑富有韵律感,每个母题的设计各不相同,这种统一中有变化的设计使建筑具有了非常强的表达性。

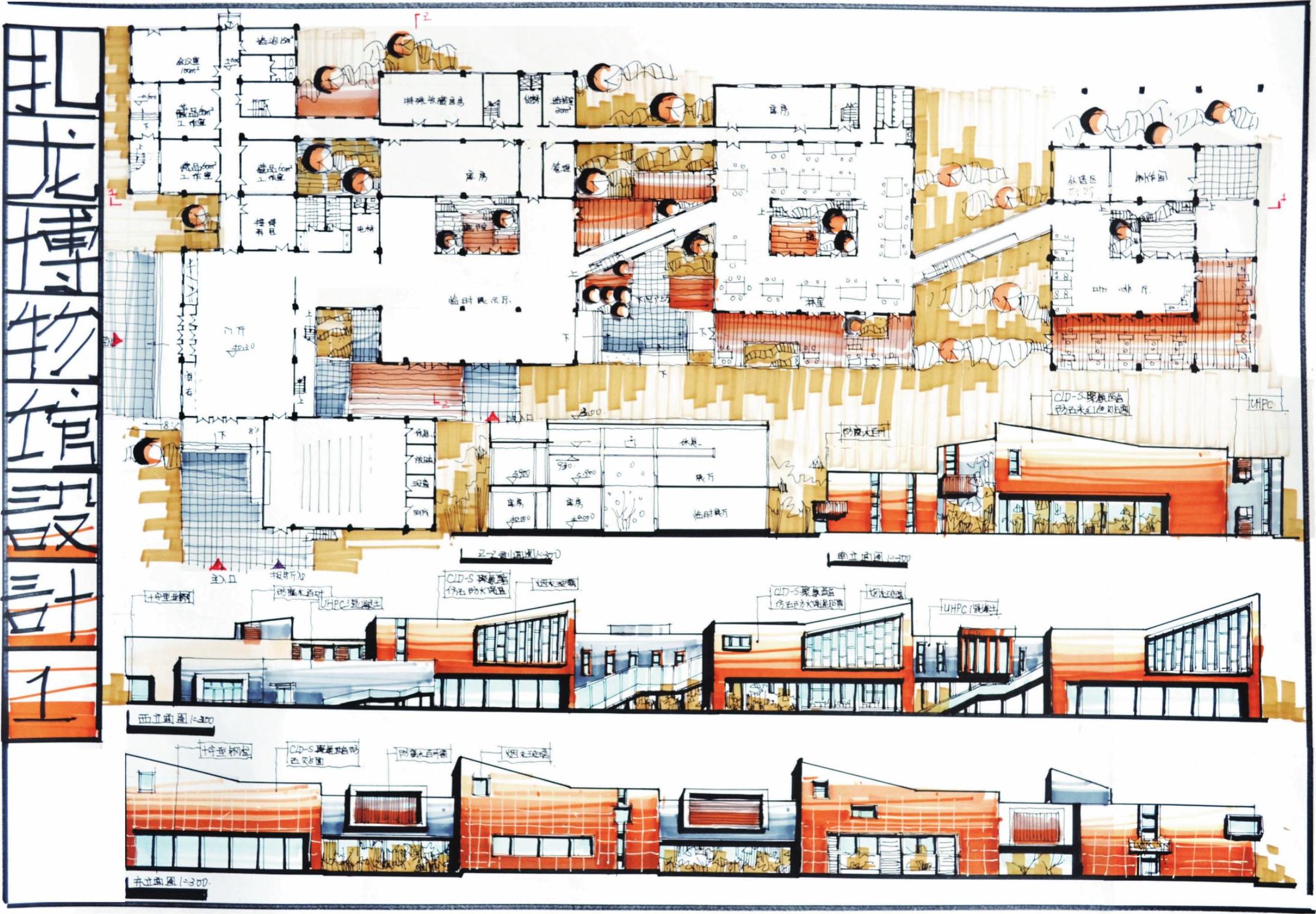

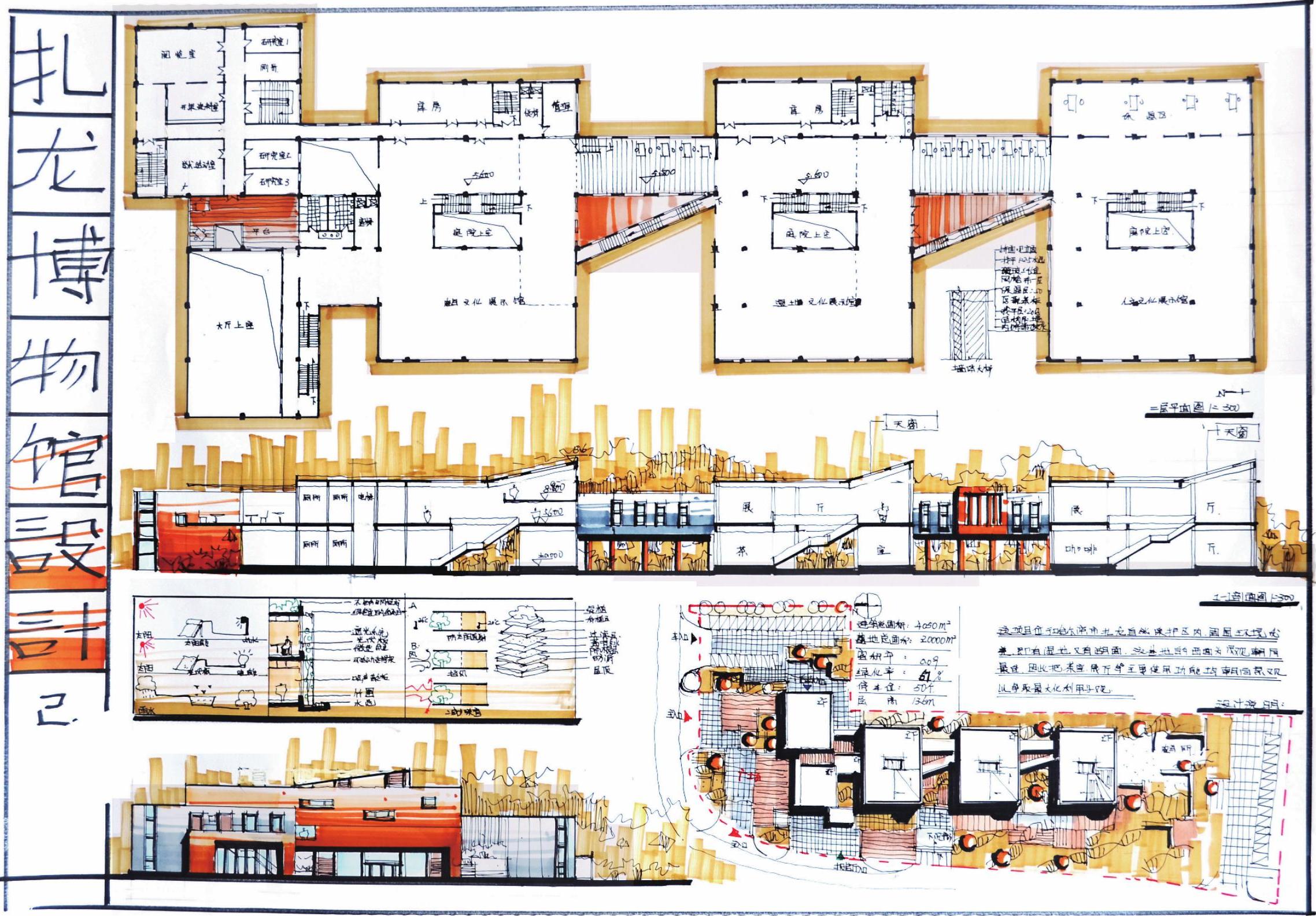

案例二
评析
表现:本设计的表现整体性很好,但颜色搭配略显单一,如果局部配合植被的颜色进行搭配会更好。庭院的设计过于简单。整体排版非常出色,没有浪费任何空间,也没有任何多余的空间,这样的设计是恰到好处的。
作者:魏欣桐
设计:可以看出作者在设计时考虑了参观流线,这样的流线能给审图老师非常好的空间引导。设计中把楼梯的位置进行涂色强调,可以看出作者对设计的疏散非常自信。从第一张图中可以看出作者对建筑节能技术的应用了解颇深,运用了节能墙来调节建筑的温度和湿度,这是非常好的应用。停车位的位置并不是很好,距离主入口的位置过远,而停车位的位置更适合作未来的扩展用地,本设计没有考虑到这点。剖面图很好地体现了建筑竖向空间的内容。二层平面设计了多处观赏平台,使建筑与环境之间形成了非常好的对景。
