拟在大连市某滨海区域建造一处文化展览中心，用于展示北方文化（书法、绘画、雕刻等）作品，提供一处创作、讲学和学习的文化活动场所，用于促进大连市的文化交流活动。基地南侧临海，西侧有幼儿园，北侧为现状路，东侧为居住区。总建筑面积不超过2700m²，建筑高度不超过三层，基地平坦，见地形图。

一、设计要求

（1）要注意主入口与城市道路的关系，场地中要考虑停车位，主入口应有供人流集散的广场。

（2）结构技术合理，具有创新性。

（3）设计要体现时代的特色和建筑的个性，创造出宜人的环境和生动的空间。

二、设计内容

建筑面积：2700m²（轴线尺寸上下浮动5%），面积单位：m²。

（1）专题展示空间（书画、雕刻等）：5间×100。

（2）临时展厅：2间×100。

（3）研究室：4间×30。

（4）茶室：100。

（5）门卫室：16。

（6）会议室：50。

（7）浏览室：100。

（8）库房：100。

（9）专题教室：3间×120。

（10）活动室：100。

（11）管理用房：4间×15。

（12）商店、室外展示空间，场地自定。

三、图纸内容与要求

按比例要求徒手绘制图2～3张，透视图要求色彩表现，表现形式不限，图纸的规格为420mm×594mm。

（1）总平面图1∶500。

（2）各层平面图1∶200。

（3）立面图1∶200～1∶100不少于2个。

（4）剖面图1∶200～1∶100。

（5）透视图（人视、鸟瞰、轴测图均可，表达方式不限）。

（6）设计分析图（数量不限）。

（7）经济技术指标及简要设计说明。

四、考试时间

6小时。

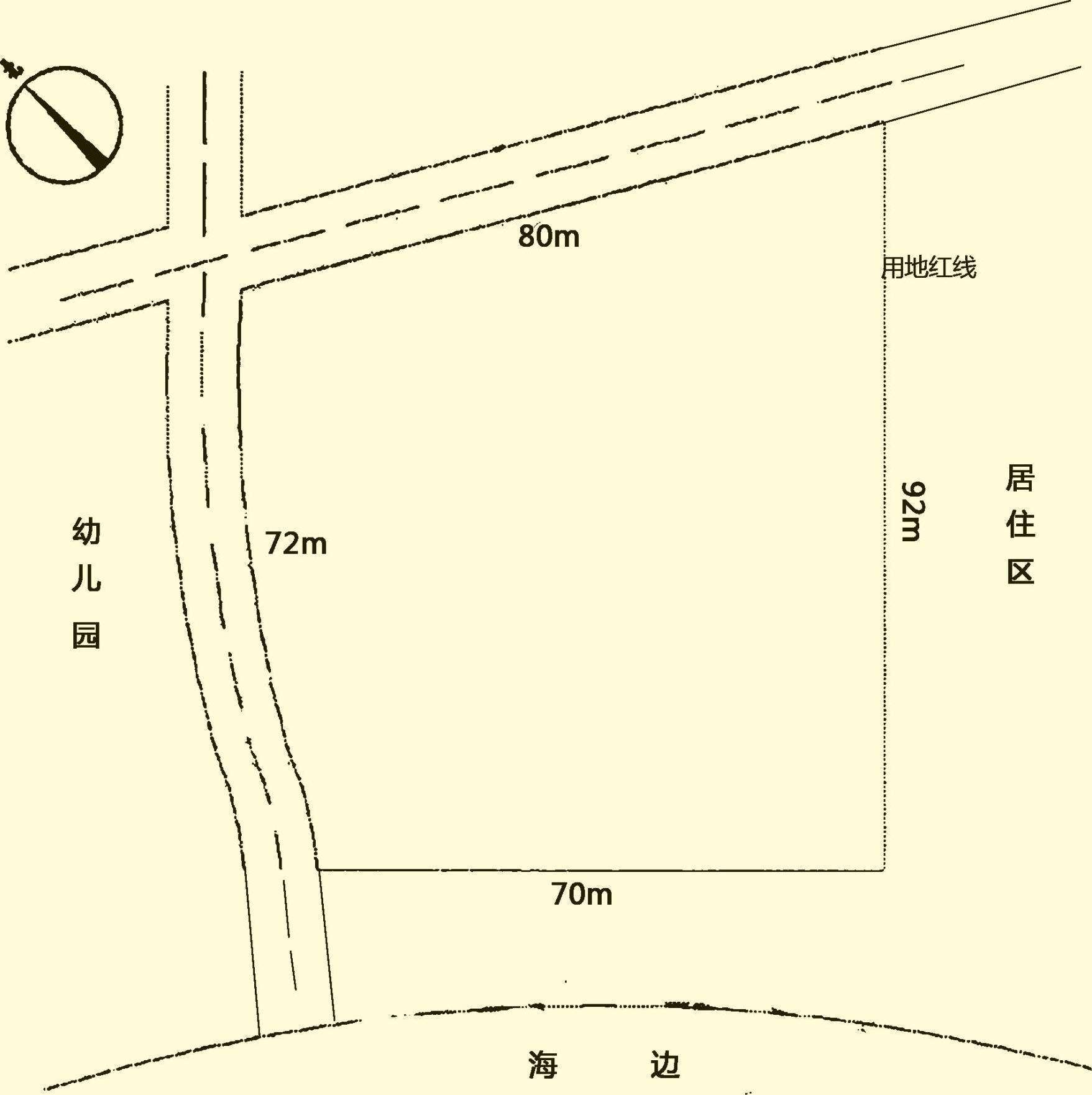

地形图

1.实例解析

题目名称：大连市文化展览中心设计

题目中提示了是文化展览类建筑，定位的地域是大连市，这就要考虑海滨城市具有的特点。该基地处于海边，因此要考虑海的景观，同时可以利用潮汐设计一些清洁能源和建筑技术。

拟在大连市某滨海区域建造一处文化展览中心，用于展示北方文化（书法、绘画、雕刻等）作品，提供一处创作、讲学和学习的文化活动场所，用于促进大连市的文化交流活动。基地南侧临海，西侧有幼儿园，北侧为现状路，东侧为居住区。总建筑面积不超过2700m²，建筑高度不超过三层，基地平坦。

在滨海区域进行设计，要考虑海边的景观，同时要考虑海风的影响，这些都对建筑形态有很多要求。基地现状清晰，西侧的幼儿园会限制西侧的建筑功能，可以考虑把较安静的功能或者人流量较少的功能放置在西侧，以缓解幼儿园门前的交通问题。东侧为居住区，可以考虑一些服务于小区的功能。不超过三层的建筑，面积还是有些紧张的。基地平坦，无需考虑竖向设计。

（1）设计内容。

建筑面积：2700m²（轴线尺寸，上下浮动5%），面积单位：m²。

1）专题展示空间（书画、雕刻等）：5间×100。

2）临时展厅：2间×100。(www.daowen.com)

3）研究室：4间×30。

4）茶室：100。

5）门卫室：16。

6）会议室：50。

7）浏览室：100。

8）库房：100。

9）专题教室：3间×120。

10）活动室：100。

11）管理用房：4间×15。

12）商店、室外展示空间，场地自定。

从设计内容上可以看出，临时展厅有2间，临时展厅无需好的朝向。茶室是需要良好景观的功能空间，可以考虑海边的朝向。库房要靠近专题展示空间，用于储存重要的展品。专题教室需要较好的朝向，如东向等。商店可以销售纪念品或者其他超市商品，一般放在出口的位置。我们可以考虑同一个入口进、同一个入口出，设置在门口处。

（2）设计要求。

1）要注意主入口与城市道路的关系，场地中要考虑停车位，主入口应有供人流集散的广场。

2）结构技术合理，具有创新性。

3）设计要体现时代的特色和建筑的个性，创造出宜人的环境和生动的空间。

这道题的停车位是关键因素，要避开左侧的幼儿园，东侧又是居住区，停车场的进口应尽量布置在人流较少的区域，这样可以提高安全系数。

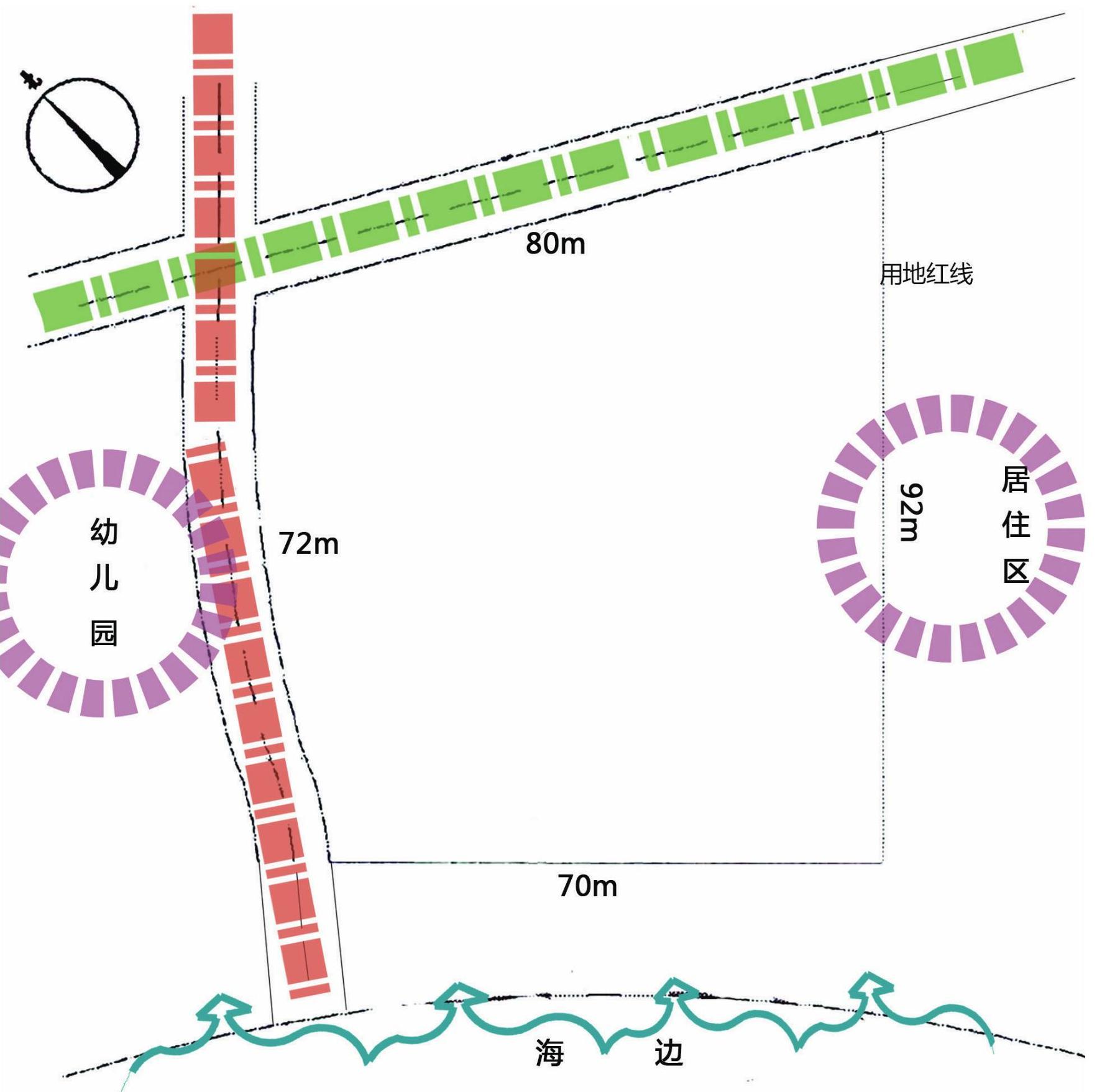

2.基地分析

指北针指向北偏西，但没有超过45°，可以暂且当成正南正北来设计。南侧有一片海，既是好朝向，又是好景观，因此重要的功能都要放在南侧。基地左侧有幼儿园，因此西侧的道路不宜作建筑主入口，车流、人流对幼儿园的影响都很大，导致儿童的安全性降低，因此可以选择北侧的道路作为主入口。东侧是居住区。该地块接近于正方形，因此我们需要注意中间的采光，可以考虑设计中心庭院来解决中间的采光和通风问题。

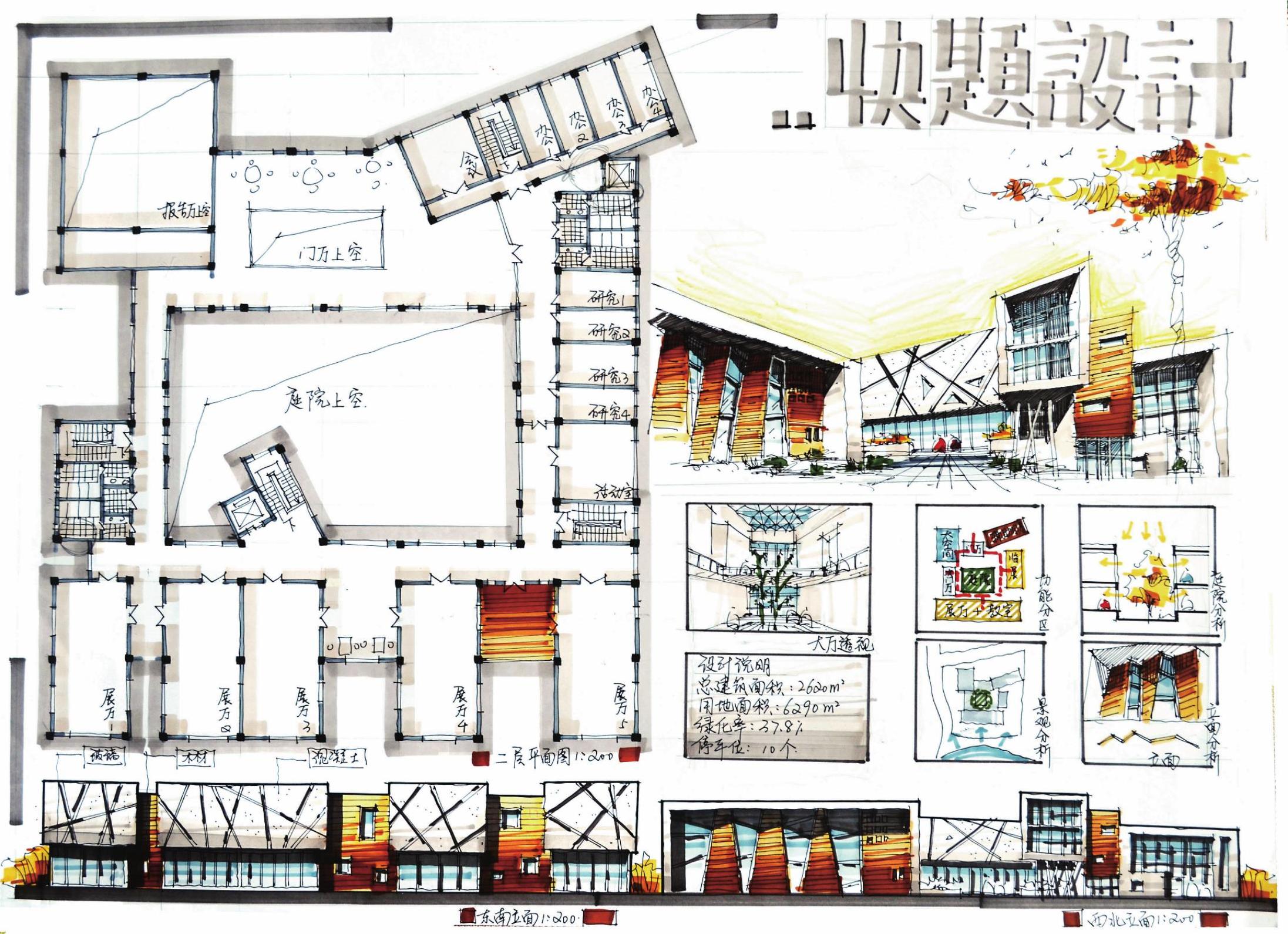

案例一

评析

表现：本设计的建筑表现采用了大量彩铅与马克笔配合绘制，这种风格非常清新脱俗，让该设计的表现在一堆图中脱颖而出。这种颜色的搭配非常舒服，整体颜色色系偏暖，尤其是效果图丰富度极高，场景感也很好，是难得的佳作。

作者：宫力权

设计：建筑设计里融入了很多建筑技术的元素，比如，在屋顶设计了太阳能光伏板，有效地节约了能源。该方案设计考虑了西侧幼儿园的儿童安全，把西侧设计成较为安静的功能区，如展示区、研究室都是安静的功能。中庭的设计使得中心的采光和通风都非常顺利。南向布置了一些需要好景观的房间，如培训的教室平面，同时需要高品质的茶室也设计在了南向。整体设计非常出色，但总平面图设计里建筑压红线的设计并不好，需要一定的退线。

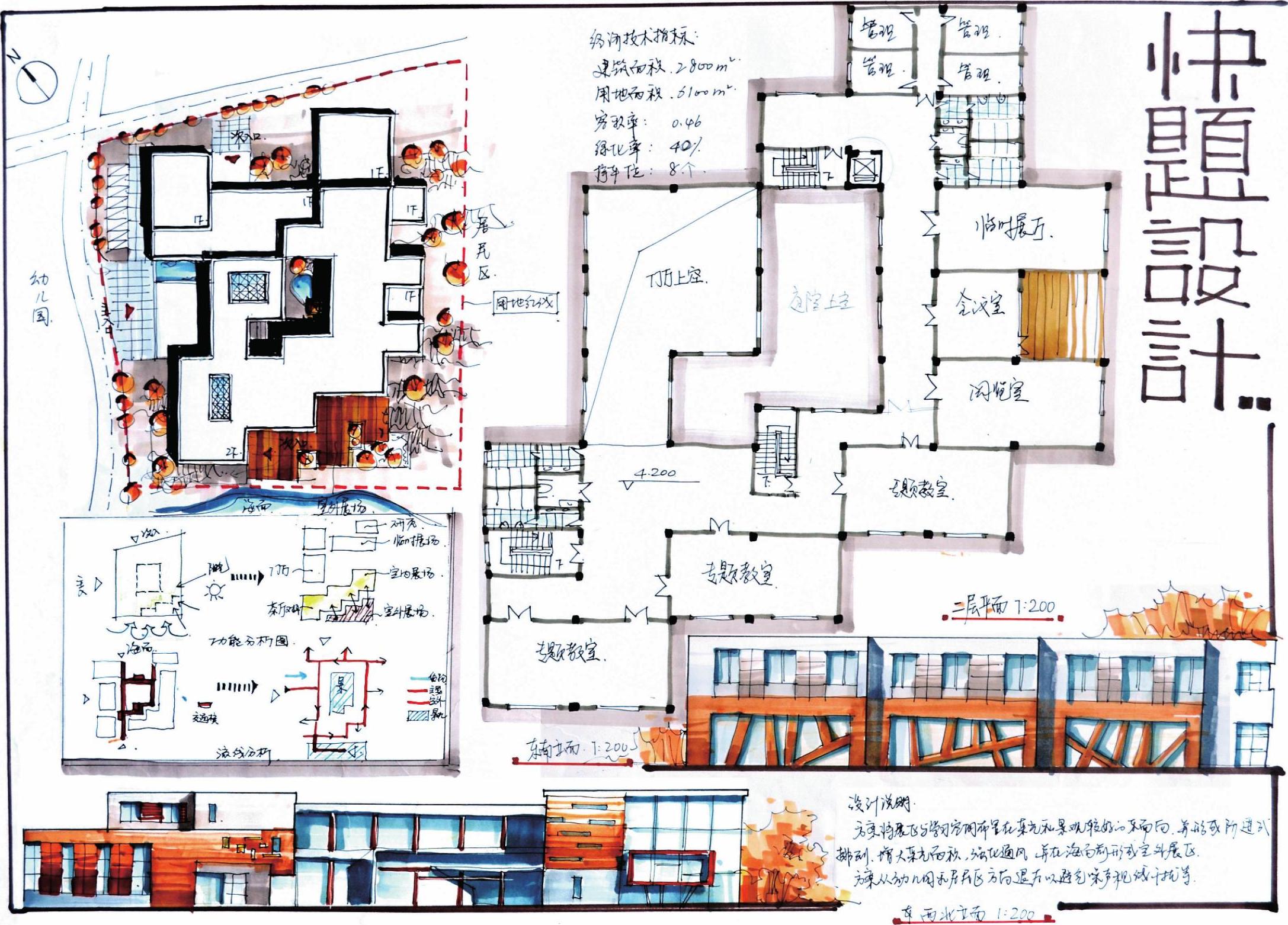

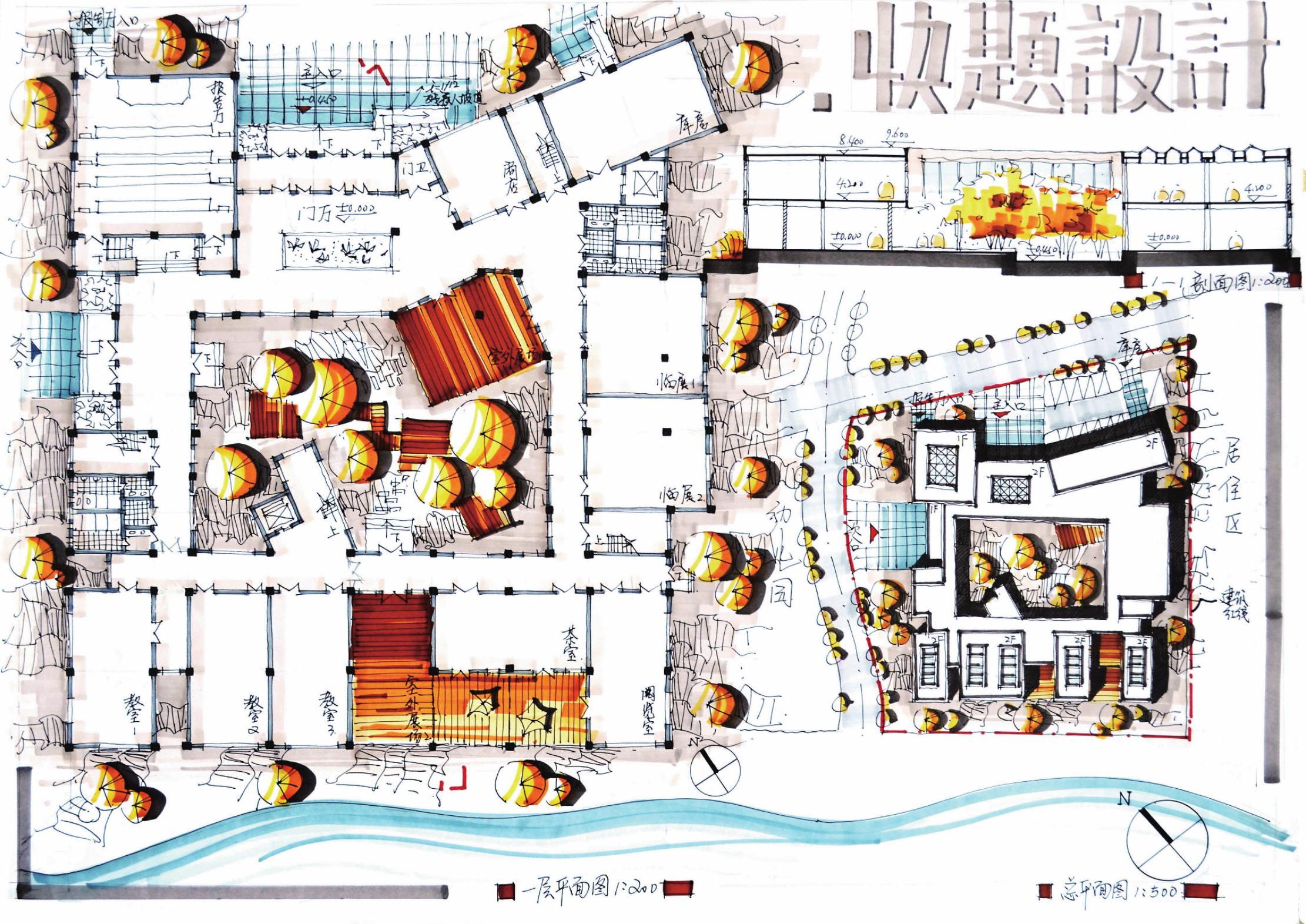

案例二

评析

表现：本设计建筑表现的深度很好，尤其是一层平面的深度和庭院设计的深度。第二张图将总平面图和一层平面图的海边统一布置，在排版上来说具有高度的统一性和完整性。

作者：孙阳

设计：从建筑方案设计上来看，可以看到南向良好的景观全部给了教室和展厅，但是教室的长宽比不是很好，长边应该是采光的部分。西侧是幼儿园，因此要把比较安静的区域放置在西侧；如果把像报告厅这样的房间布置在西侧，则较多的人流对幼儿园的安全性会造成一定的隐患。建筑的造型非常活跃，层次感强，空间穿插得很好，这些是值得学习的。

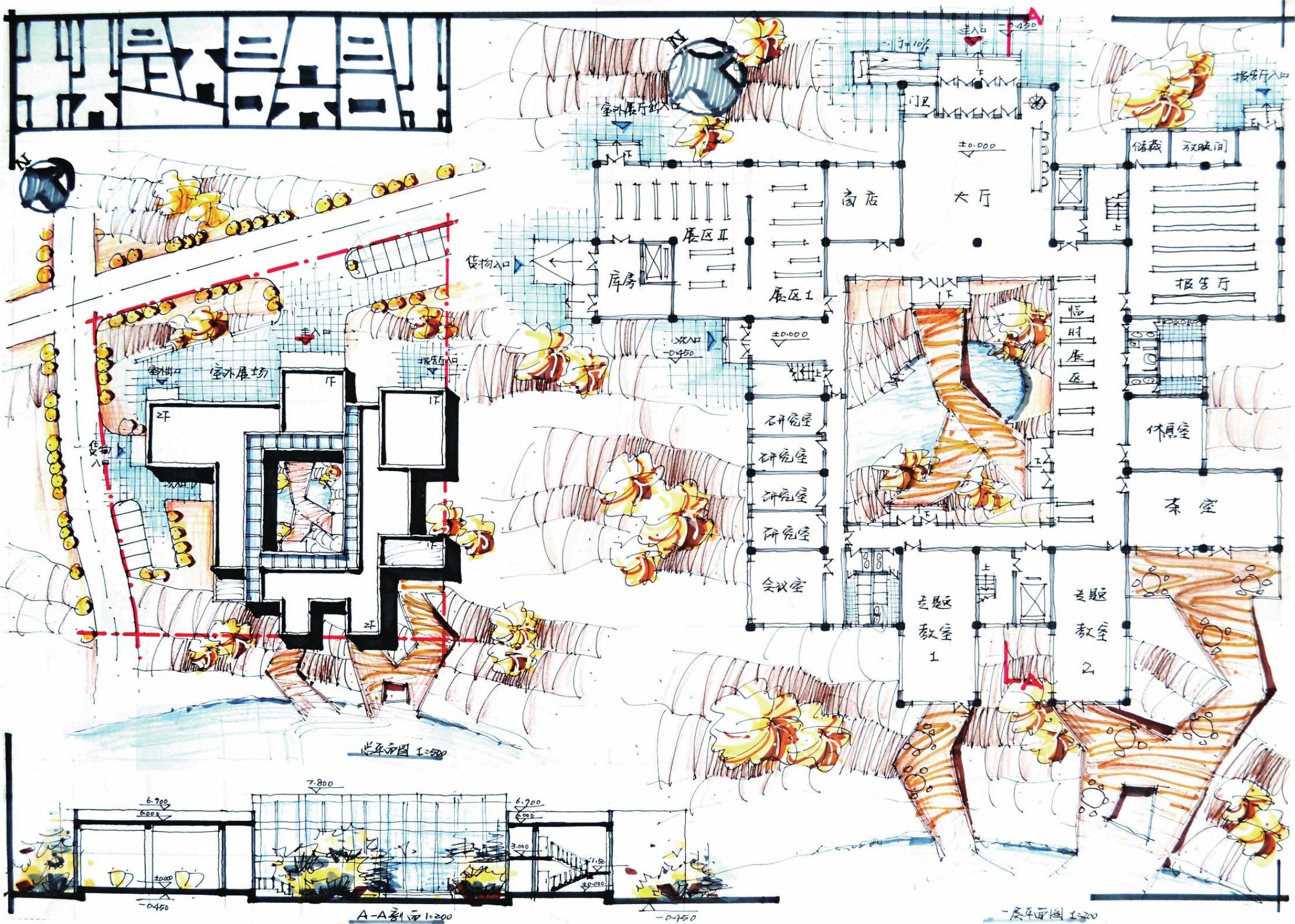

案例三

评析

表现：该图的表现力较强，但是第一张图和第二张图的深度相差过多。在排版设计中，第一张图的丰富度和色彩度极高，而第二张图显得较为平淡，因此要把这些内容权衡好之后再进行绘制。

作者：王尧

设计：本设计的布局较为合理，南向的好朝向全部给了专题教室，这使专题教室拥有了非常好的景观。围合出来的中心庭院稍显小。把建筑主入口设计在了西侧，这是不太合理的。西侧的幼儿园，对于安全性要求较高，把主入口设计在西侧，会聚集大量的人群，产生安全隐患，因此这是一个硬伤。建筑立面设计中的两个方向的立面设计有些脱节，好像不是一个建筑的立面。
