小型会议中心设计实例教程

时间:2023-08-31 理论教育 版权反馈
【摘要】:小型会议室4间:75/间。1)会议部分:合计1200。1)总体布局中要注意主入口与城市道路的关系,场地中要考虑消防车道,设6个停车位,主入口应有供人流集散的广场。层数不超过三层,要设计成三层的建筑。本设计机动车入口要满足距离道路红线

小型会议中心设计实例教程

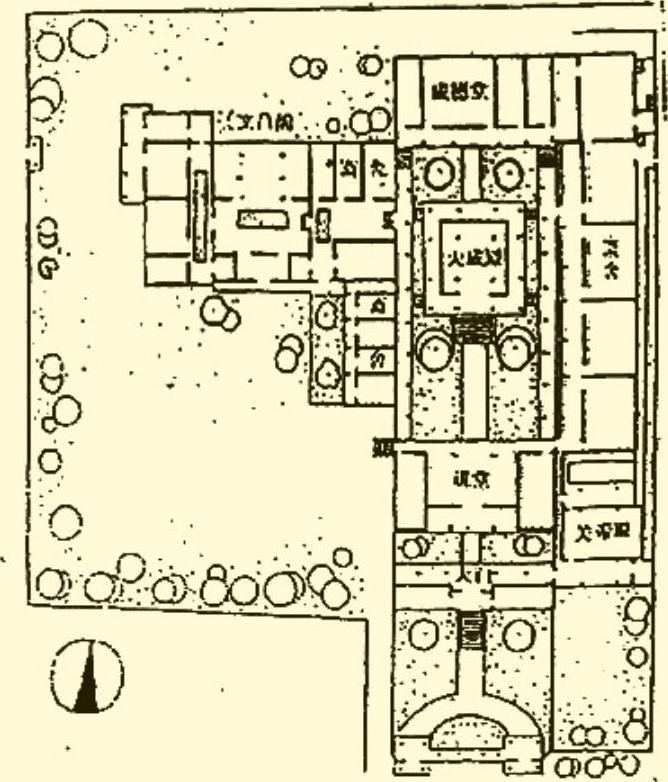

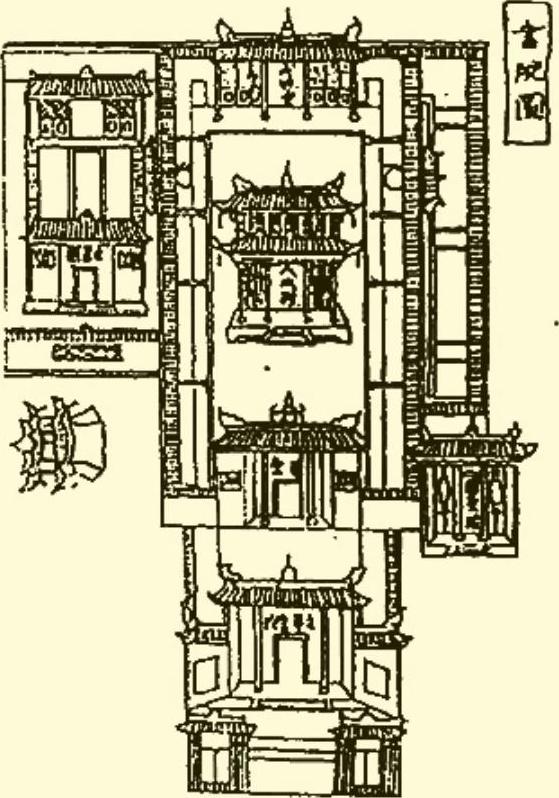

该小型会议中心位于南方某城市道路交叉口东北角,与明代书院(文物保护建筑,见图3-105)隔路相对,项目总用地面积1.325hm2。基地内有河流穿过,将该地块划分为南北两部分,河流南侧地块平坦规整(场地高程68m),河流北侧地块为坡地。基地南侧的清溪路为城市主干道,道路红线42m,西侧北关大街道路红线25m,南侧为城市公园的水面,尺寸在图中均有。

建筑退线要求:临清溪路一侧设有宽15m的城市绿化带,需退后城市绿线15m,临北关大街一侧退后道路红线10m,其余东北两面不作要求。



一、设计要求

(1)总体布局中要注意主入口与城市道路的关系,场地中要考虑消防车道,设6个停车位,主入口应有供人流集散的广场。

(2)该项目与明代书院相邻,要求建筑风格与之呼应。

(3)建筑层数不超过三层,结构形式采用框架结构。

(4)设计要体现时代的特色和建筑的个性,创造出宜人的环境和生动的空间。

(5)结构技术合理,具有创新性。

二、设计内容

建筑面积:3000m2(轴线尺寸,上下浮动5%),面积单位:m2

(1)会议部分:合计1200。

多功能报告厅:300。

大型会议室2间:150/间。

中型会议室2间:100/间。

小型会议室4间:75/间。

展厅:100间。

(2)住宿部分:合计500。

双人间:25×10间。

单人间:20×10间。

服务间:20,要求每层均有1处。

注:住宿部分均采用单面廊,客房朝南布置,若其南面有建筑物,应满足日照间距不小于1∶1.4。

(3)附属用房:合计约500。

餐厅厨房:300。

办公室:20×3间。

接待室:20。

值班室:20。

职工更衣室:20×2间。

洗衣房:40。

(4)其他:门厅等交通空间、卫生间、附属用房的面积自定。

三、图纸内容与要求

按比例要求徒手绘制图2~3张,透视图要求色彩表现,表现形式不限,图纸的规格为420mm×594mm。

(1)总平面图1∶500。

(2)各层平面图1∶200。

(3)立面图1∶200~1∶100不少于2个。

(4)剖面图1∶200~1∶100。

(5)透视图(人视、鸟瞰、轴测图均可,表达方式不限)。

(6)设计分析图(数量不限)。

(7)经济技术指标及简要设计说明。

四、考试时间

6小时。


1.实例解析

题目名称:小型会议中心设计

从题目可以分析出,这不是一个独栋建筑,而是一个建筑群。会议中心一般都是由多个功能叠加在一起的建筑群,因此要考虑其整体规划。

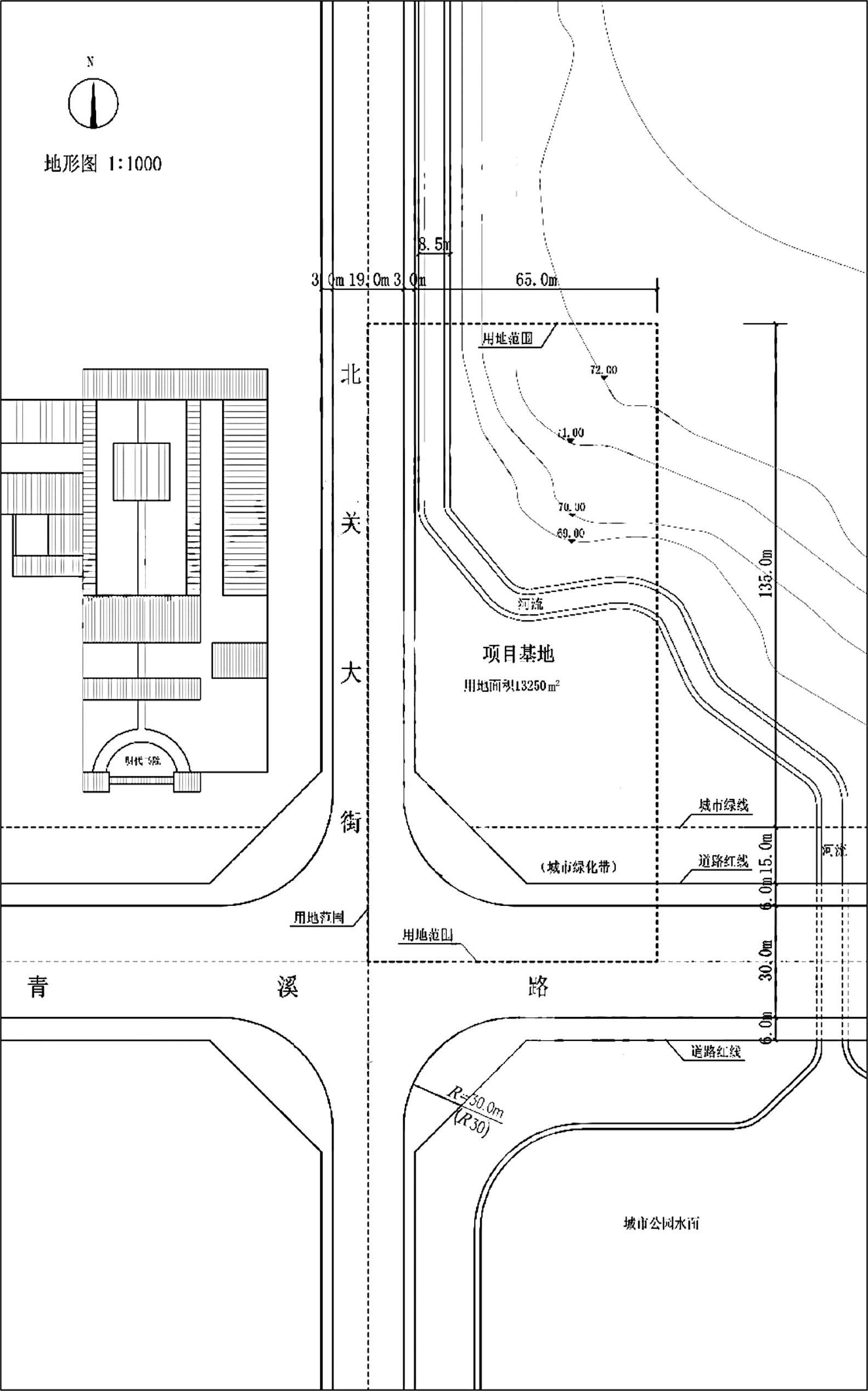

该小型会议中心位于南方某城市道路交叉口东北角,与明代书院(文物保护建筑,见图3-105)隔路相对,项目总用地面积1.325hm2,基地内有河流穿过,将该地块划分为南北两部分,河流南侧地块平坦规整(场地高程68m),河流北侧地块为坡地。基地南侧的清溪路为城市主干道,道路红线42m,西侧北关大街道路红线25m,南侧为城市公园的水面,尺寸在图中均有。

建筑退线要求:临清溪路一侧设有宽15m的城市绿化带,需退后城市绿线15m,临北关大街一侧退后道路红线10m,其余东北两面不作要求。

该设计的基地信息量较大,我们可以发现基地处于道路交叉口,需要考虑机动车入口的位置,城市转角也要考虑四周的影响。基地旁有保护建筑,因此我们需要考虑其对建筑的影响。基地北侧是坡地,要考虑竖向设计。南侧平坦,并有一处水面。基地需要做退线设计,一定要认真通读退线信息,不要退线退错。(www.daowen.com)

(1)设计内容。

建筑面积:3000m2(轴线尺寸,上下浮动5%),面积单位:m2

1)会议部分:合计1200。

多功能报告厅:300。

大型会议室2间:150/间。

中型会议室2间:100/间。

小型会议室4间:75/间。

展厅:100间。

2)住宿部分:合计500。

双人间:25×10间。

单人间:20×10间。

服务间:20,要求每层均有1处。

注:住宿部分均采用单面廊,客房朝南布置,若其南面有建筑物,应满足日照间距不小于1∶1.4。

3)附属用房:合计约500。

餐厅厨房:300。

办公室20×3间。

接待室:20。

值班室:20。

职工更衣室:20×2间。

洗衣房:40。

4)其他:门厅等交通空间、卫生间、附属用房的面积自定。

多功能报告厅属于大跨空间的范畴,我们应该把该功能放置在比较宽敞的区域。标准间客房要考虑独立卫生间。单面廊的要求就是只在走廊一侧设计房间,另外一侧是没有其他功能的,布置朝南,因为所有客房的朝向必须要朝南。日照间距系数可以看出是1∶1.4。

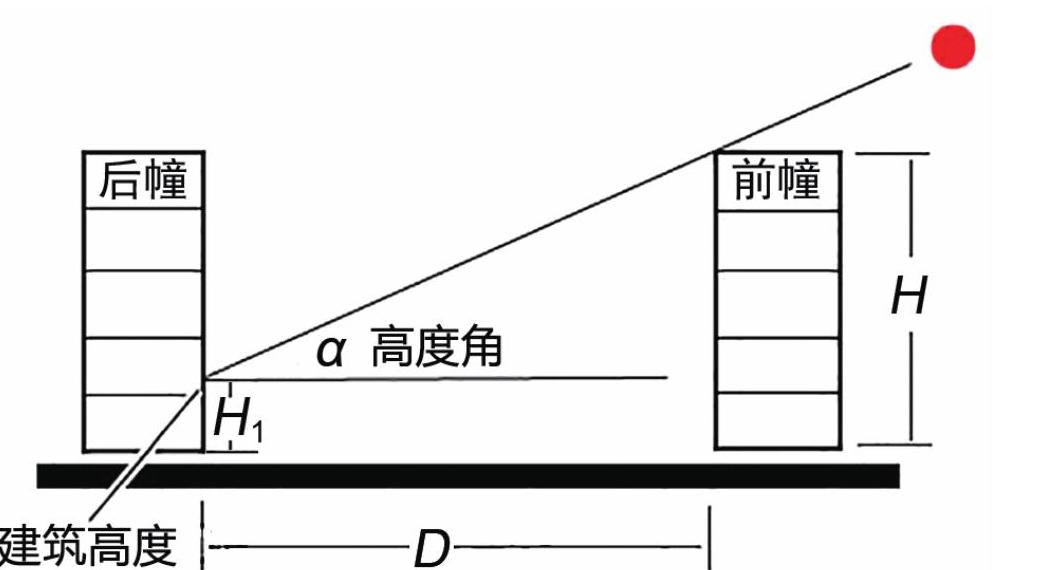

日照间距是指前后两排南向房屋之间,为保证后排房屋在冬至日(或大寒日)底层获得不低于2小时的满窗日照(日照)而保持的最小间隔距离。

日照间距的计算方法如下:

以房屋长边向阳,朝阳向正南,正午太阳照到后排房屋底层窗台为依据来进行计算。


由图可知:tanα=(H-H1)/D,由此得日照间距应为:D=(H-H1)/tanα

式中 α——太阳高度角;

H——前幢房屋女儿墙顶面至地面高度;

H1——后幢房屋窗台至地面高度(根据现行设计规范,一般H1取值为0.9m,H1>0.9m时仍按照0.9m取值)。

实际应用中,常将D换算成其与H的比值,即日照间距系数(日照系数=D/H-H1),以便于根据不同建筑高度算出相同地区、相同条件下的建筑日照间距。

(2)设计要求。

1)总体布局中要注意主入口与城市道路的关系,场地中要考虑消防车道,设6个停车位,主入口应有供人流集散的广场。

2)该项目与明代书院相邻,要求建筑风格与之呼应

3)建筑层数不超过三层,结构形式采用框架结构。

4)设计要体现时代的特色和建筑的个性,创造出宜人的环境和生动的空间。

5)结构技术合理,具有创新性。

主入口与道路的关系,实际上指的就是主入口的选择,消防车道的设计要考虑消防车从哪里进,并设6个停车位。建筑风格相呼应,我们不能仅仅呼应建筑的立面,上升到更高的一个层次,是要呼应建筑的空间。层数不超过三层,要设计成三层的建筑。


2.基地分析

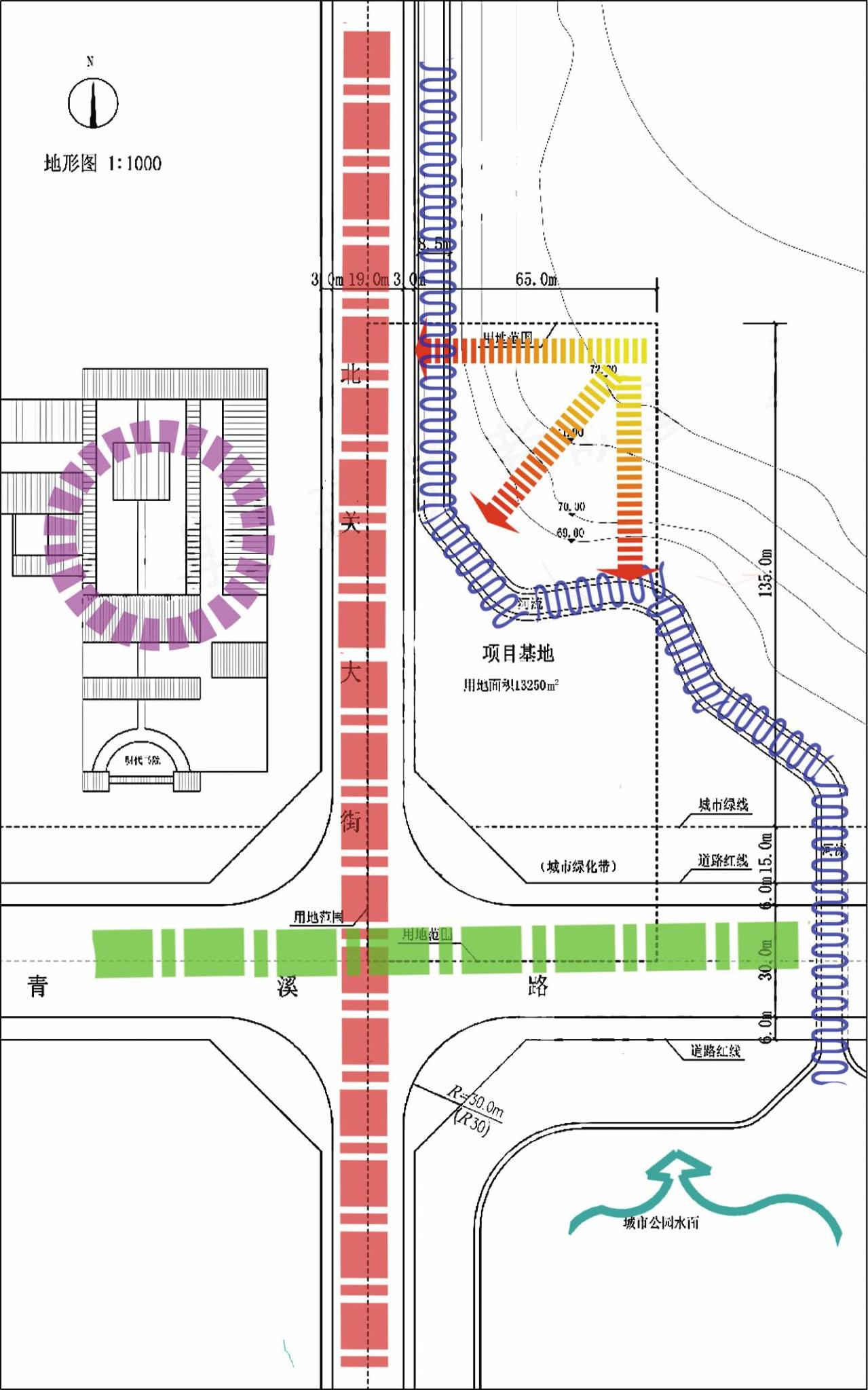

基地朝向为正南正北,有两条主要的道路。西侧有文物保护建筑,北侧有坡地,基地内有河流穿过并汇聚到南侧的城市公园。主入口的设置可以参考西侧的文物保护建筑,南侧退城市绿线15m,可以作人流疏散广场,同时南侧有大片水面,因此主入口选择南侧较好。本设计机动车入口要满足距离道路红线交叉点大于等于70m的要求,因此机动车入口只能开在西侧的北关大街上。

案例

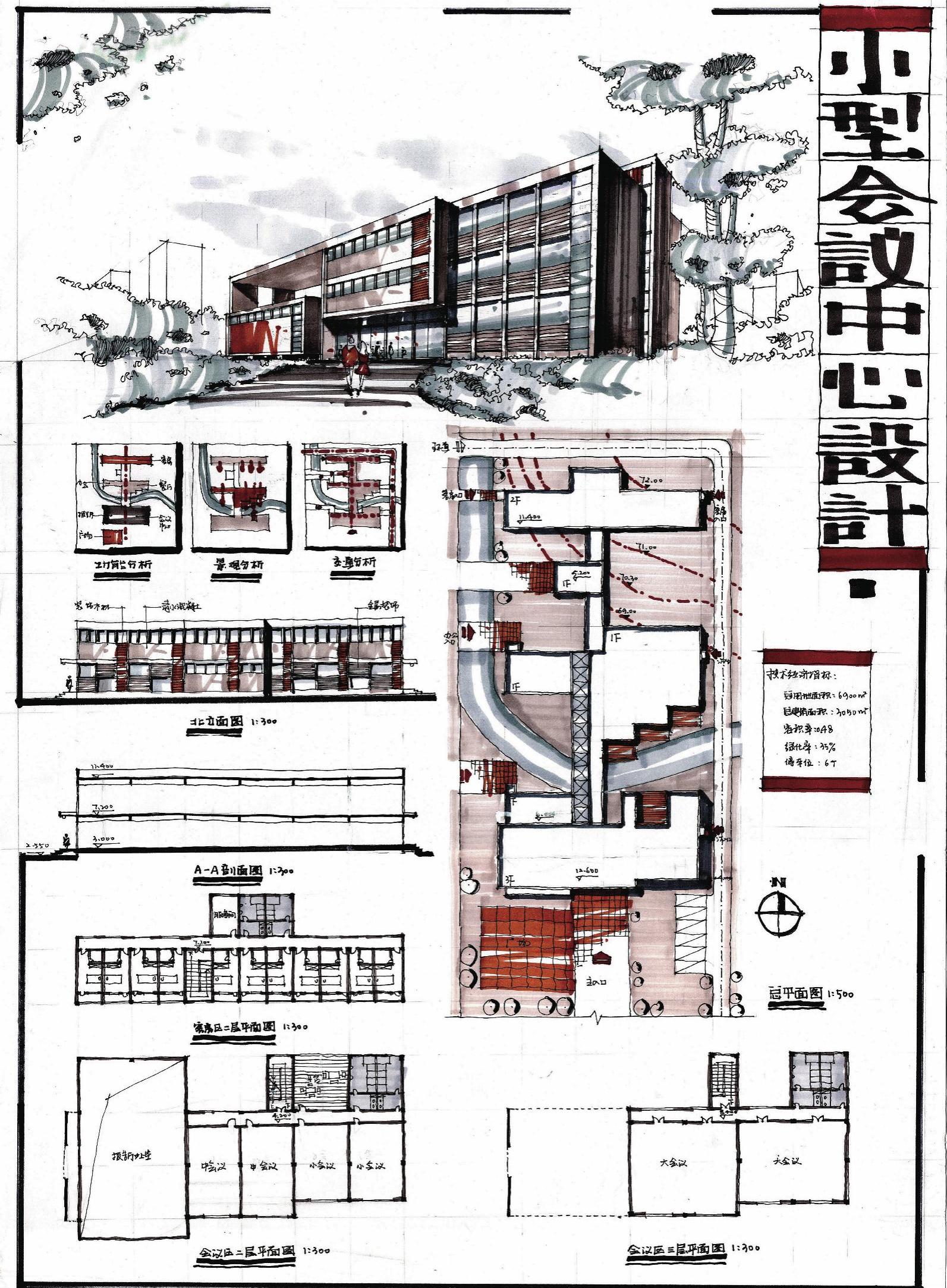

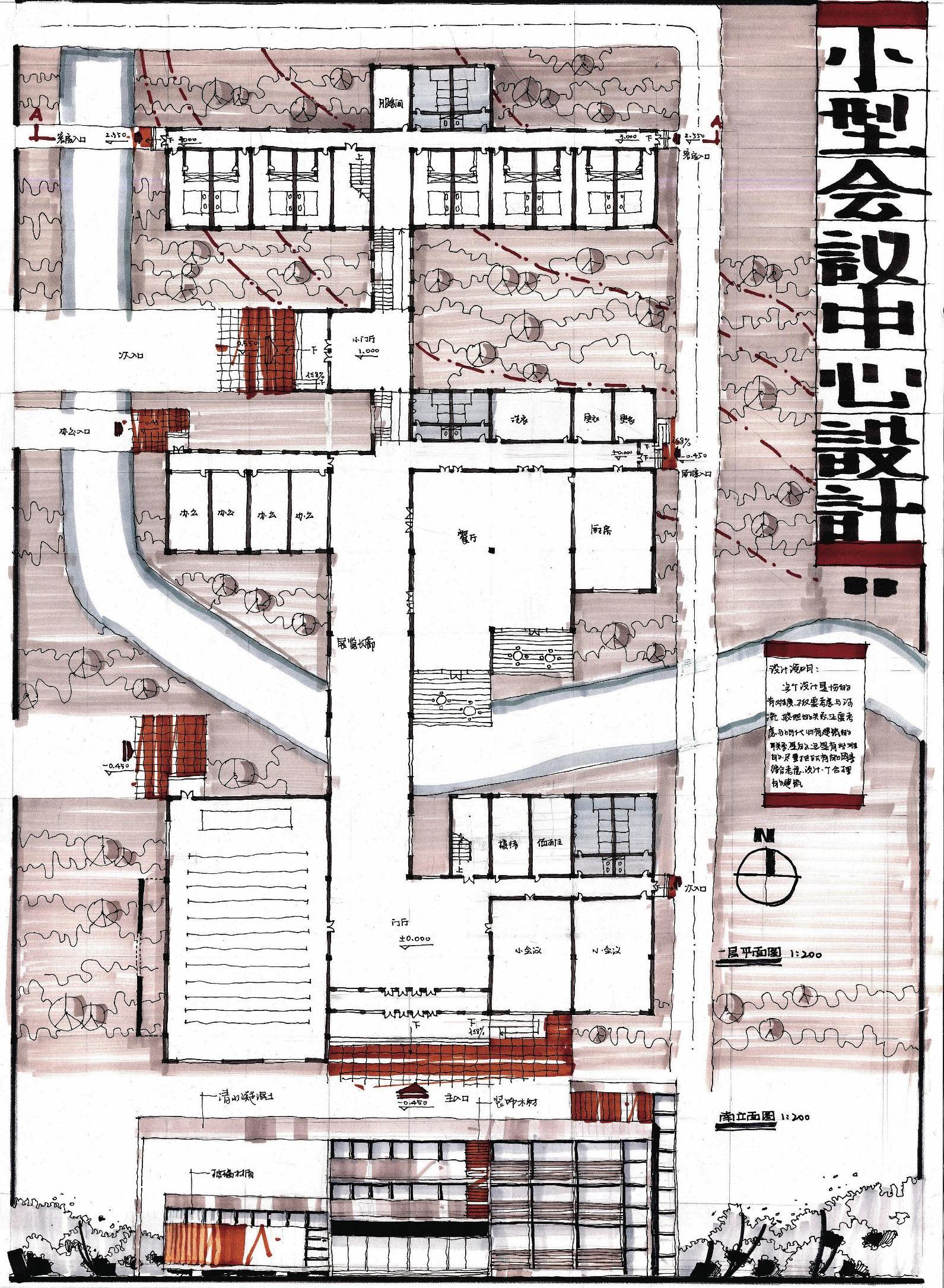

作者:赵庆超

评析

表现:本设计的建筑表现非常优秀,无论是排版、手绘线条,还是手绘颜色都非常出色,是一个暖灰色系搭配的典范,尤其是平面图绘制的精细度非常值得学习。


设计:建筑设计稍有些问题,比如总平面图中的消防车道不应该贯通到南侧,因为南侧无法满足机动车道开口的要求,应该设计回车场。一层平面的餐厅,由于功能流线的原因,餐厅和厨房如布置在西侧则较好,同时可以便于外面的人使用。其他设计都非常优秀。
