建设地点：北方某城市市郊拟建一座艺术家创作中心，为艺术家提供潜心创作与艺术展示、交流的场所，层数2～3层，建筑面积为2300m²，上下浮动10%。建筑选址毗邻景观区的人工湖泊，用地平坦，基地见地形图。

一、设计要求

（1）充分利用场地自然条件，妥善处理建筑与环境的关系，需保留基地内的原有树木。

（2）考虑建筑性质和特点，合理组织建筑功能空间，满足建筑朝向和景观方面的要求及不同人群的使用需求，考虑无障碍设计。

（3）建筑形象及内外部空间要与自然相协调，设置室外活动场地与停车场。

（4）设计要体现时代的特色和建筑的个性，创造出宜人的环境和生动的空间。

（5）结构技术合理，具有创新性。

二、设计内容

面积单位：m²。

（1）艺术作品展示厅：250。

（2）藏品库：80。

（3）艺术家工作室5间：150/间。

（4）学术报告厅：200。

（5）标准客房6间：25/间。

（6）套房2间：50/间。

（7）餐饮部（包含厨房和餐厅）：120。

（8）办公管理用房（含办公室和会议室）：90。

（9）门厅、卫生间及其他附属用房的面积自定。

三、图纸内容与要求

按比例要求徒手绘制图2～3张，透视图要求色彩表现，表现形式不限，图纸的规格为420mm×594mm。

（1）总平面图1∶500。

（2）各层平面图1∶200。

（3）立面图1∶200～1∶100不少于2个。

（4）剖面图1∶200～1∶100。

（5）透视图（人视、鸟瞰、轴测图均可，表达方式不限）。

（6）设计分析图（数量不限）。

（7）经济技术指标及简要设计说明。

四、考试时间

6小时。

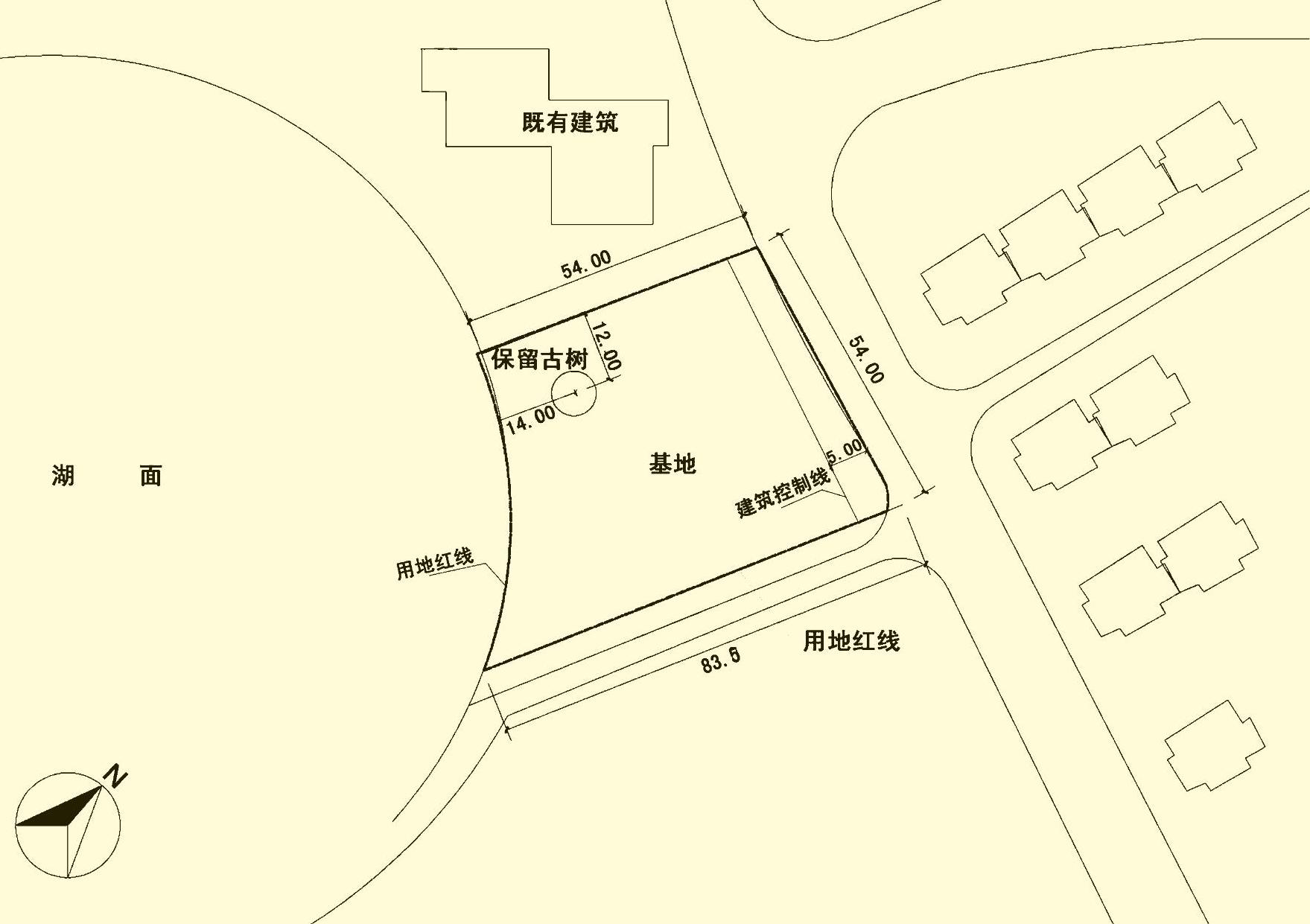

地形图

1.实例解析

题目名称：城市艺术家创作中心设计

艺术家创作需要一个较好的环境，需要具备创作、交流和住宿等功能。

建设地点：北方某城市市郊拟建一座艺术家创作中心，为艺术家提供潜心创作与艺术展示、交流的场所，层数2～3层，建筑面积为2300m²，上下浮动10%。建筑选址毗邻景观区的人工湖泊，用地平坦，基地见图3-82。

北方城市的市郊，说明要符合北方建筑的要求。层数2～3层，由于使用功能较多，所以可以考虑3层。人工湖是重要的景观节点，很多重要的建筑功能要临湖布置。用地平坦因此无需考虑竖向设计。

（1）设计要求。

1）充分利用场地自然条件，妥善处理建筑与环境的关系，需保留基地内的原有树木。

2）考虑建筑性质和特点，合理组织建筑功能空间，满足建筑朝向和景观方面的要求及不同人群的使用需求，考虑无障碍设计。

3）建筑形象及内外部空间要与自然相协调，设置室外活动场地与停车场。(www.daowen.com)

4）设计要体现时代的特色和建筑的个性，创造出宜人的环境和生动的空间。

5）结构技术合理，具有创新性。

其一，基地内有保留的树木，这是限制条件，因此在设计的时候一定要考虑到这点。其二，要满足不同人群的使用需求，不同人群指的是艺术家、工作人员、参观人员等，因此要考虑设置多条流线；无障碍设计是公共建筑中很重要的设计。

（2）设计内容。

面积单位：m²。

1）艺术作品展示厅：250。

2）藏品库：80。

3）艺术家工作室5间：150/间。

4）学术报告厅：200。

5）标准客房6间：25/间。

6）套房2间：50/间。

7）餐饮部（包含厨房和餐厅）：120。

8）办公管理用房（含办公室和会议室）：90。

9）门厅、卫生间及其他附属用房的面积自定。

藏品库的设计要考虑与艺术作品展示厅之间的联系，同时要考虑临近城市干道以便藏品的运输，也可以考虑设计成暗房间来防止紫外线对产品的损害。客房应该选择较好的朝向，同时要考虑卫生间的上下对位。

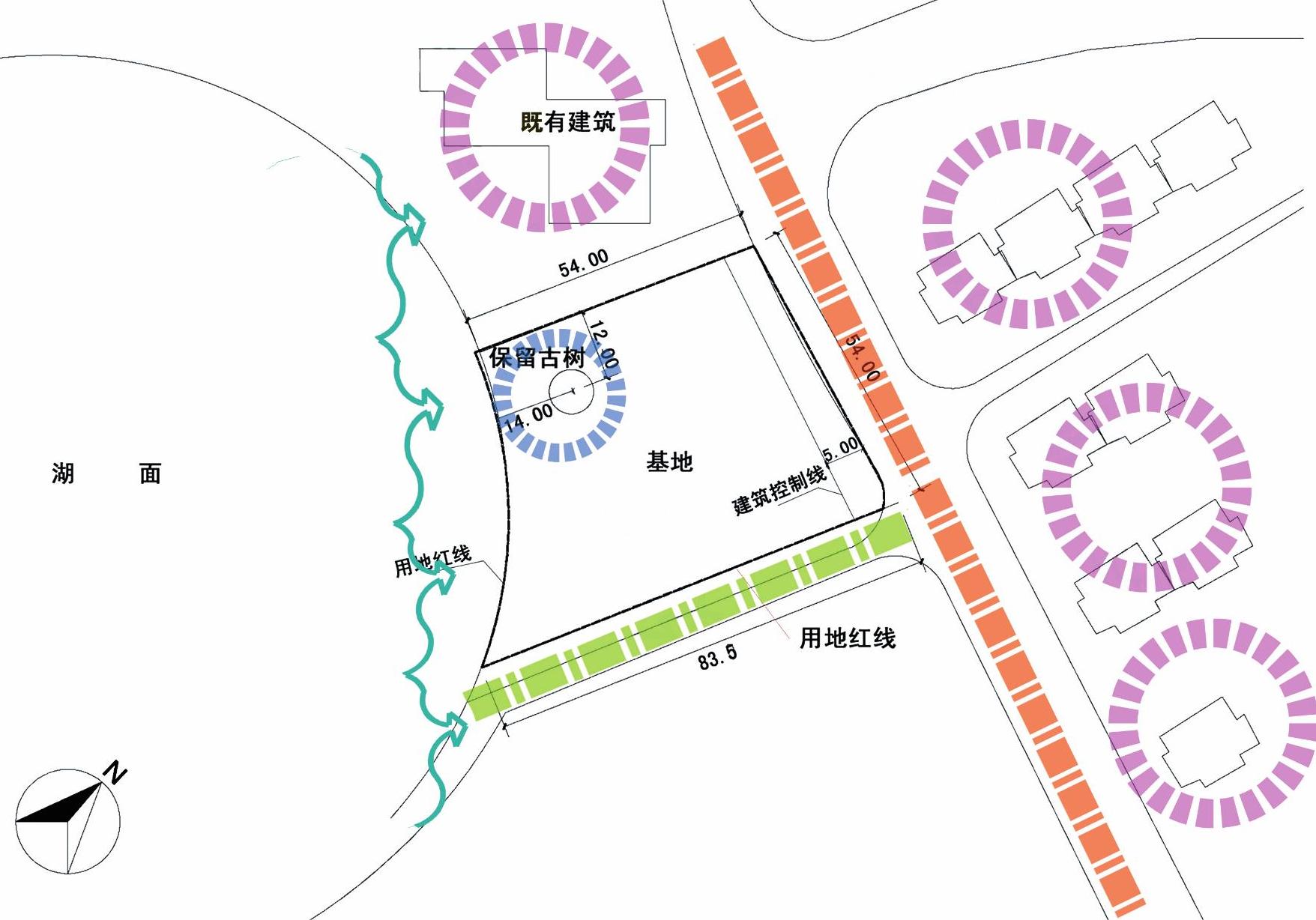

2.基地分析

指北针呈近45°的指向，因此基地朝向湖面的部分近似是朝南的。基地周围有两条道路，主入口应该考虑设置在北侧的城市干道。基地的西侧有一处既有建筑，该建筑的体块、方向对基地内的建筑设计有一些影响。北侧有一些住宅，影响不大。基地内保留一古树，这是景观节点，需要对其进行设计。南侧有一大片湖面，要把一些比较重要的房间布置在景观较好的区域。用地红线在湖边，因此建筑不能架空于水面，可以做一些亲水平台来拉近建筑与环境之间的关系。

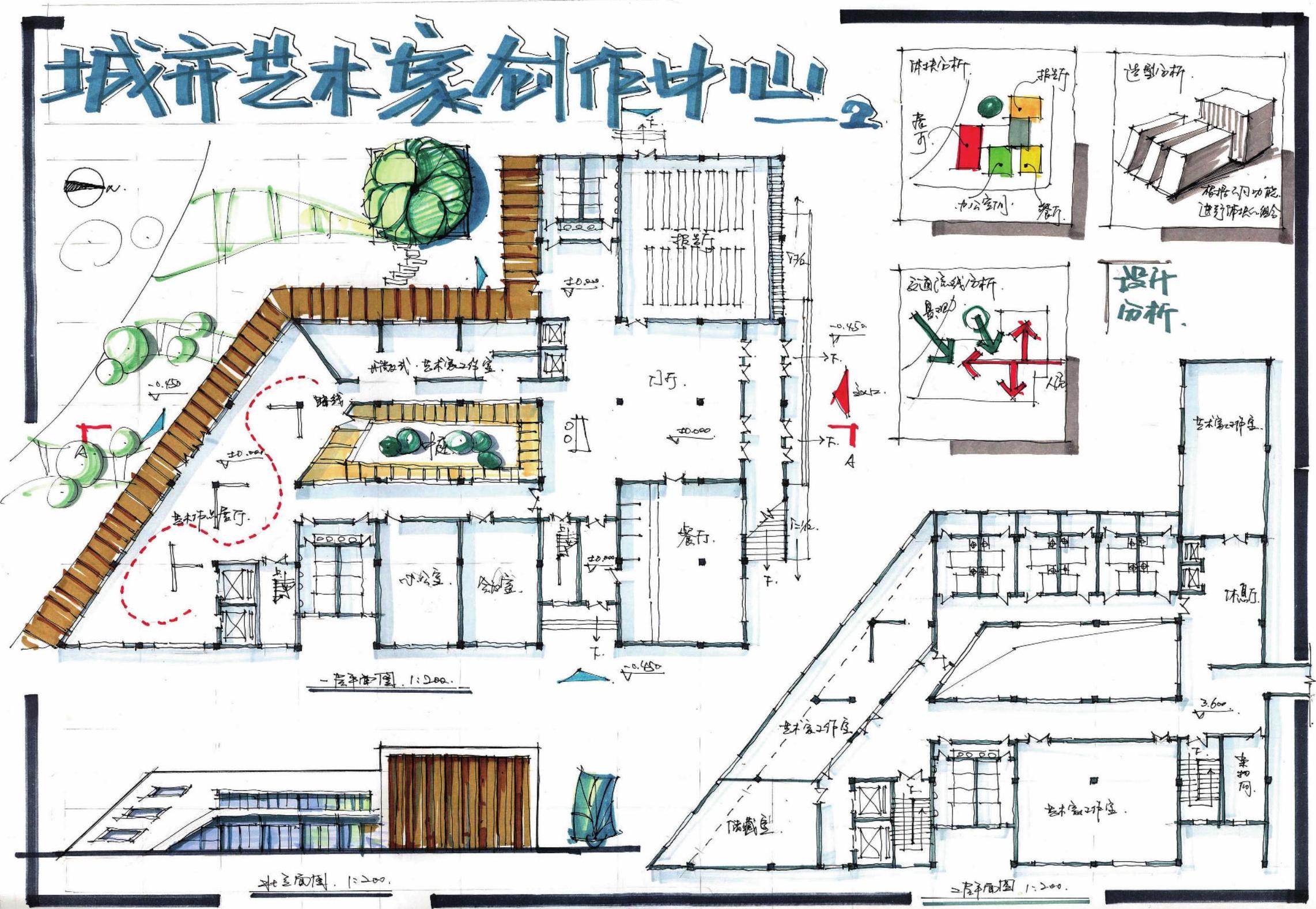

案例一

评析

表现：本设计的建筑表现颜色华丽且分配均匀，尤其是透视图的设计很别致且拥有非常丰富的植物搭配。一层平面图草地的颜色搭配有些突兀，而且没有绘制草地的底纹，使得整个图面稍显逊色。

作者：宋词

设计：该设计把湖水引进基地，但是在图中却没有明显的引入标识。艺术家工作室应该有独立的出入口，而不是和办公人员共同使用一个出入口。客房只占用一层，使得二层的展厅可以眺望远处的湖水，这是非常好的设计。庭院保留的古树围合度并不高，应该以景观和构筑物进行围合强化空间感。立面的设计有些古板；剖面的设计过于敷衍，没有表达重要的空间。

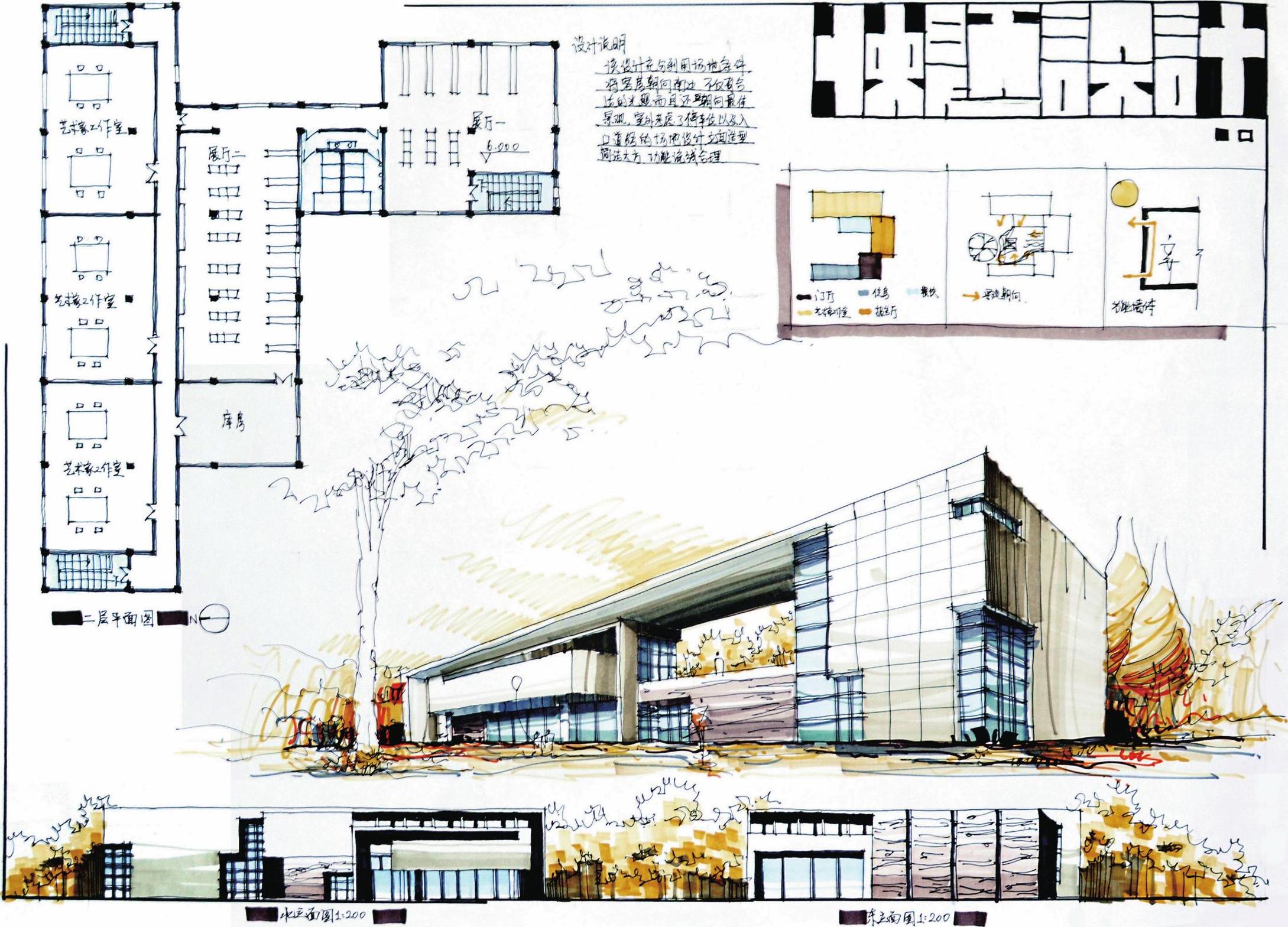

案例二

评析

表现：本设计的表现很成熟，尤其是分析图的表现非常精细且有内容。透视图表现成熟，但是气氛不是很好，略显冷清，尤其是植物配景显得略单薄。

作者：马捷

设计：总平面图设计较好，各入口的关系非常明确。建筑立面的造型非常有特点，凹凸变化明显，有很强的雕塑感，这是造型能力的体现。方案设计考虑了湖水的景观，把好朝向布置在了南向。一层的餐厅和厨房被交通空间隔断，造成流线的交叉，送餐者和参观者的流线会产生交叉，这是硬伤。艺术家工作室的景观还好，但是二楼的展厅与其他的艺术家工作室有交叉干扰，这是不妥的。

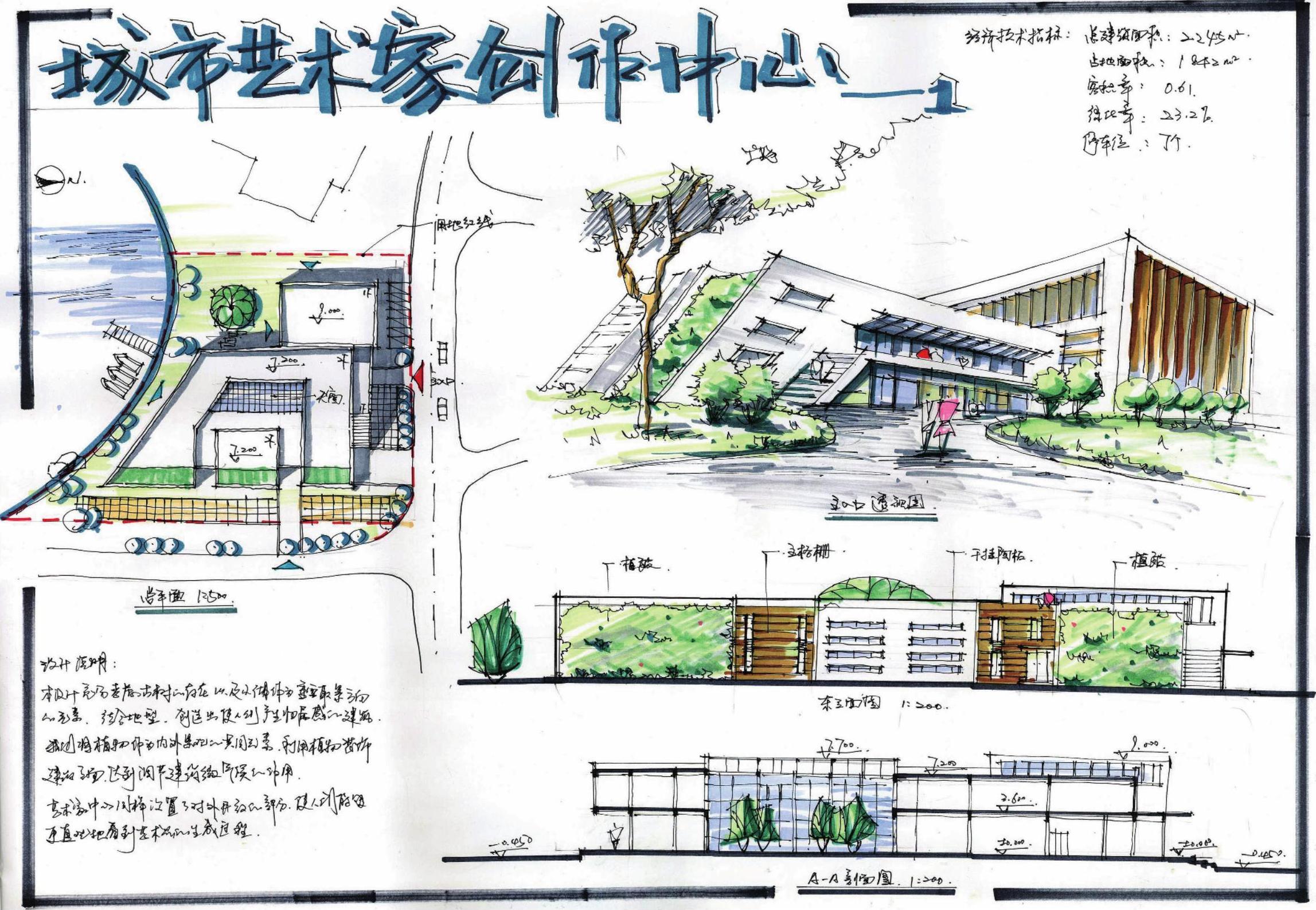

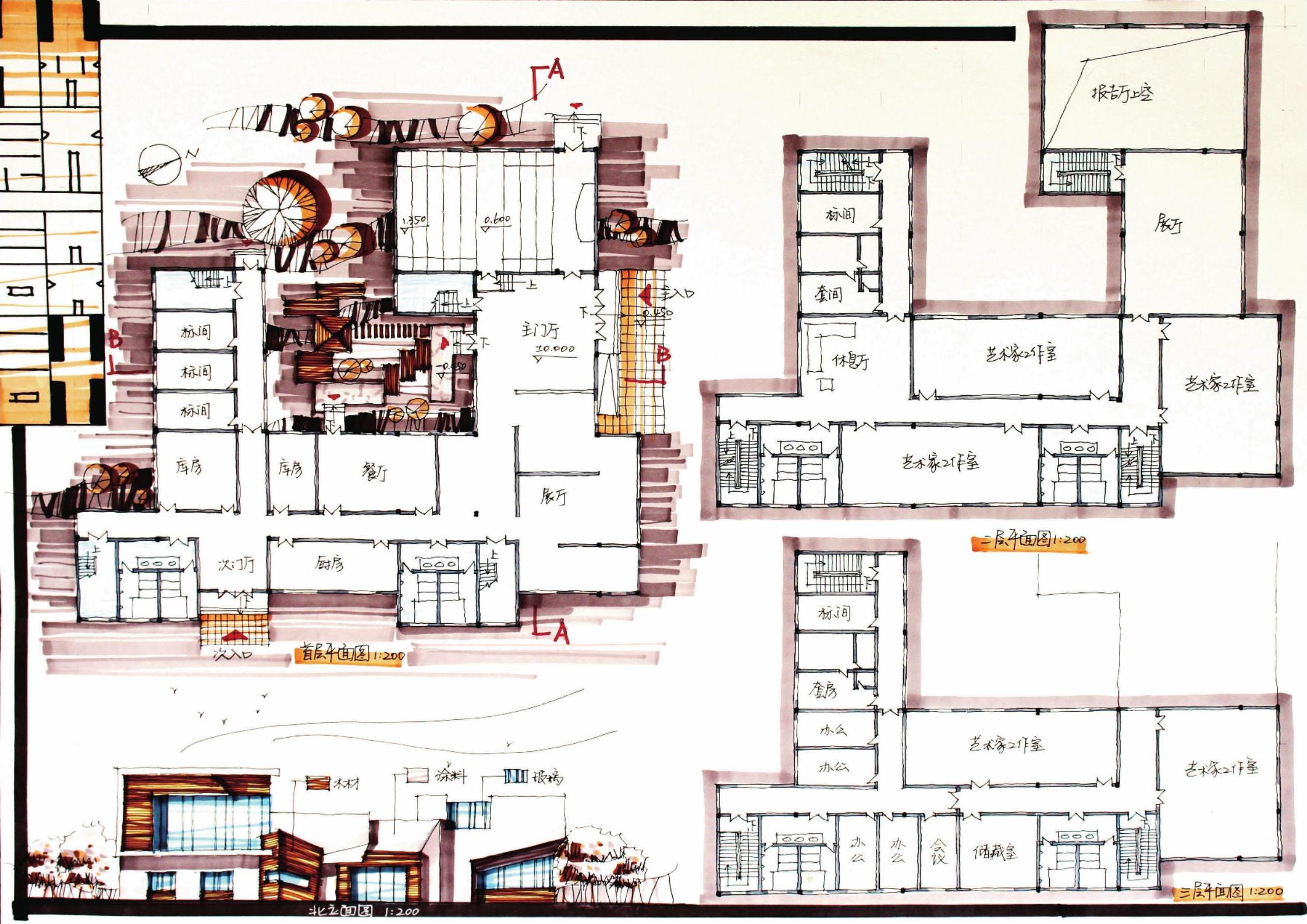

案例三

评析

表现：本设计的表现很成熟，两张图的疏密度和颜色搭配都非常好。透视图的斜面设计使得体块非常显眼。建筑屋顶和侧面都有垂直绿化，显得整个设计富有绿色生态感。一层平面图的周边配景略显单薄，但平面图的内容较多，所以并没有显得太空。

作者：张博

设计：总平面图设计较好，各入口的关系非常明确。一层平面设计最大的硬伤是标准间住宿部分的朝向不好，没有选择好朝向。餐厅的景观不是非常好，只有艺术家的展厅设计了好朝向。古树的围合度较差，没有很好地利用，古树的侧面是卫生间，浪费了这个景观节点。立面的垂直绿墙设计得非常有特点，节能的理念贯通了整个设计。该设计的整体体量感和体块组合感非常好。
