北方某城市一企业拟为当地老人建一处养老福利中心——老年之家,基地西侧具有风景秀丽的城市公园,北侧和东侧都为空地。基地内有一处禁止建设的场地,该区域禁止建设任何建筑物。

一、设计要求

(1)充分满足老年人对日照的需求。

(2)充分考虑场地自身形态和周边条件,妥善处理禁止建设用地和建筑之间的关系。

(3)充分考虑老年建筑的性质和特点,合理组织建筑功能空间,并考虑无障碍设计。

(4)结构技术合理。

二、设计内容

各部分面积分配如下(所列面积均为轴线面积),面积单位:m2

(1)阳光大厅:200(用于对外接待、冬季室内活动)。

(2)公共食堂:200。

(3)多功能厅:200(净高要求5.7m)。

(4)浴池:150。

(5)活动室:50,要求2间。

(6)健身室:30。

(7)图书阅览室:50。

(8)医疗室:30。

(9)会客室:25。

(10)单人标准间:35,要求8间。

(11)双人标准间:35,要求18间。

(12)管理办公室:30,要求3间。

(13)员工休息室:25。

(14)储藏室:25。

用地面积:5300m2,建筑面积:2500m2(上下浮动5%)。

三、图纸内容与要求

按比例要求徒手绘制图2~3张,透视图要求色彩表现,表现形式不限,图纸的规格为420mm×594mm。

(1)总平面图1∶500。

(2)各层平面图1∶200。

(3)立面图1∶200~1∶100不少于2个。

(4)剖面图1∶200~1∶100不少于2个。

(5)透视图(人视、鸟瞰、轴测图均可,表达方式不限)。

(6)设计分析图(数量不限)。

(7)经济技术指标及简要设计说明。

(8)双人标准间单元放大图1∶75。

四、考试时间

6小时。


地形图

1.实例解析

题目名称:老年之家——养老福利中心设计

这两个关键词可以帮我们定位该建筑属于老年建筑类型,需要考虑无障碍设计,同时要有敬老院、老人公寓等特定为老年人服务的设施,其居住空间要达到冬至日不低于2小时的日照标准,因此我们要把比较重要的房间放在南侧,以获得更多的采光。

北方某城市一企业拟为当地老人建一处养老福利中心——老年之家,基地西侧具有风景秀丽的城市公园,北侧和东侧都为空地。基地内有一处禁止建设的场地,该区域禁止建设任何建筑物。

基地周围有较好的城市公园,是比较重要的景观场所,景观场所可以作为开放空间吸纳到基地内,因此可以在西侧设计庭院或者较好房间用来对景。除此之外,南侧有一处禁止建设的场地,场地内无任何建筑物,这就说明,这里的日照较好,可以把重要的房间布置在它前面。

(1)设计要求。

1)充分满足老年人对日照的需求

2)充分考虑场地自身形态和周边条件,妥善处理禁止建设用地和建筑之间的关系。

3)充分考虑老年建筑的性质和特点,合理组织建筑功能空间,并考虑无障碍设计。

4)结构技术合理。

(1)、(2)两点已经在上述分析中分析清楚。

(2)设计内容。

各部分面积分配如下(所列面积均为轴线面积),面积单位:m2

1)阳光大厅:200(用于对外接待、冬季室内活动)。

2)公共食堂:200。

3)多功能厅:200(净高要求5.7m)。

4)浴池:150。(www.daowen.com)

5)活动室:50,要求2间。

6)健身室:30。

7)图书阅览室:50。

8)医疗室:30。

9)会客室:25。

10)单人标准间:35,要求8间。

11)双人标准间:35,要求18间。

12)管理办公室:30,要求3间。

13)员工休息室:25。

14)储藏室:25。

用地面积:5300m2,建筑面积:2500m2(上下浮动5%)。

阳光大厅是老年人进行交流、休闲活动的最佳场所,因此要有较好的朝向和好的景观,尽量不要和主门厅合并布置,因为主门厅在冬季时保暖性不好。标准间要考虑在屋内设置卫生间,这是非常重要的一点,而且要考虑卫生间及屋内的无障碍设计。

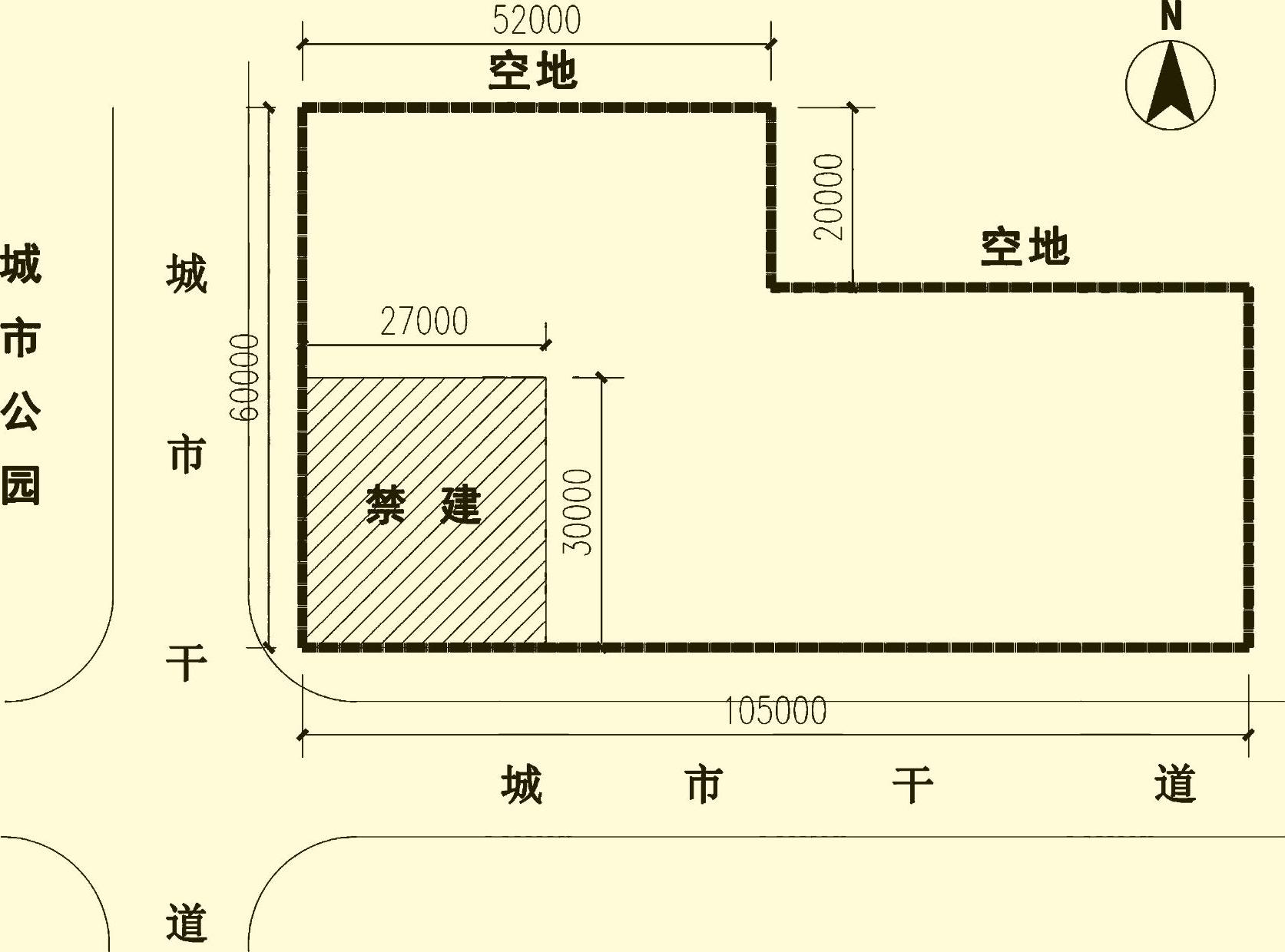

2.基地分析

基地朝向为正南正北,基地附近有两条城市干道,西侧有一条,南侧有一条,因此会有两种出入口设计的可能。基地南侧边长较长,初步判断这边作主入口的可能性较大。西侧有好的景观,可以作为一个较好的景观视觉中心。基地南侧有禁止建设用地,但是用地范围内没有任何建筑物和构筑物,也就意味着没有任何遮挡和干扰,因此可以作为一个非常好的采光通道,很多比较重要的房间都可以布置在它的前面。北侧都是空地,因此无需考虑建筑对后面的遮挡,可以考虑层数做多一些。

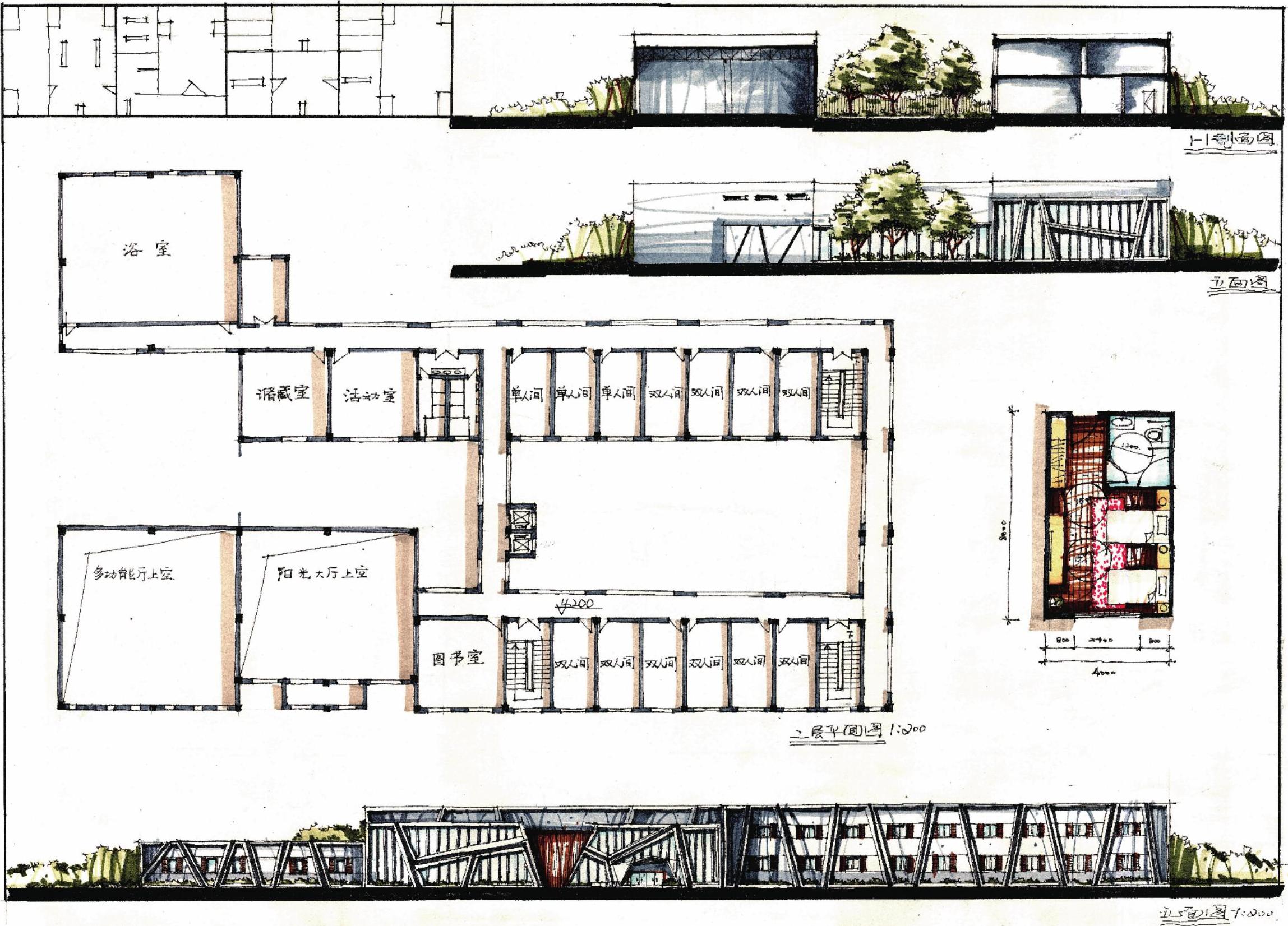

案例一


作者:刘广鹏

评析

表现:该设计的建筑表现非常出色,两张图的排版、深度合理,颜色表达和透视效果都很好,唯一稍有不佳的地方是建筑立面的表现过于苍白。


设计:该设计将标准间设置在东向,并不是特别合理,因为东向前排的房间紧临城市干道,噪声干扰较大,如设置在禁建区域前排会稍微合理一些,但这不是硬伤。西侧餐厅有良好的景观设计,较为合理,中庭的设计让建筑有了很高的品质。总体来说是一个非常好的设计。

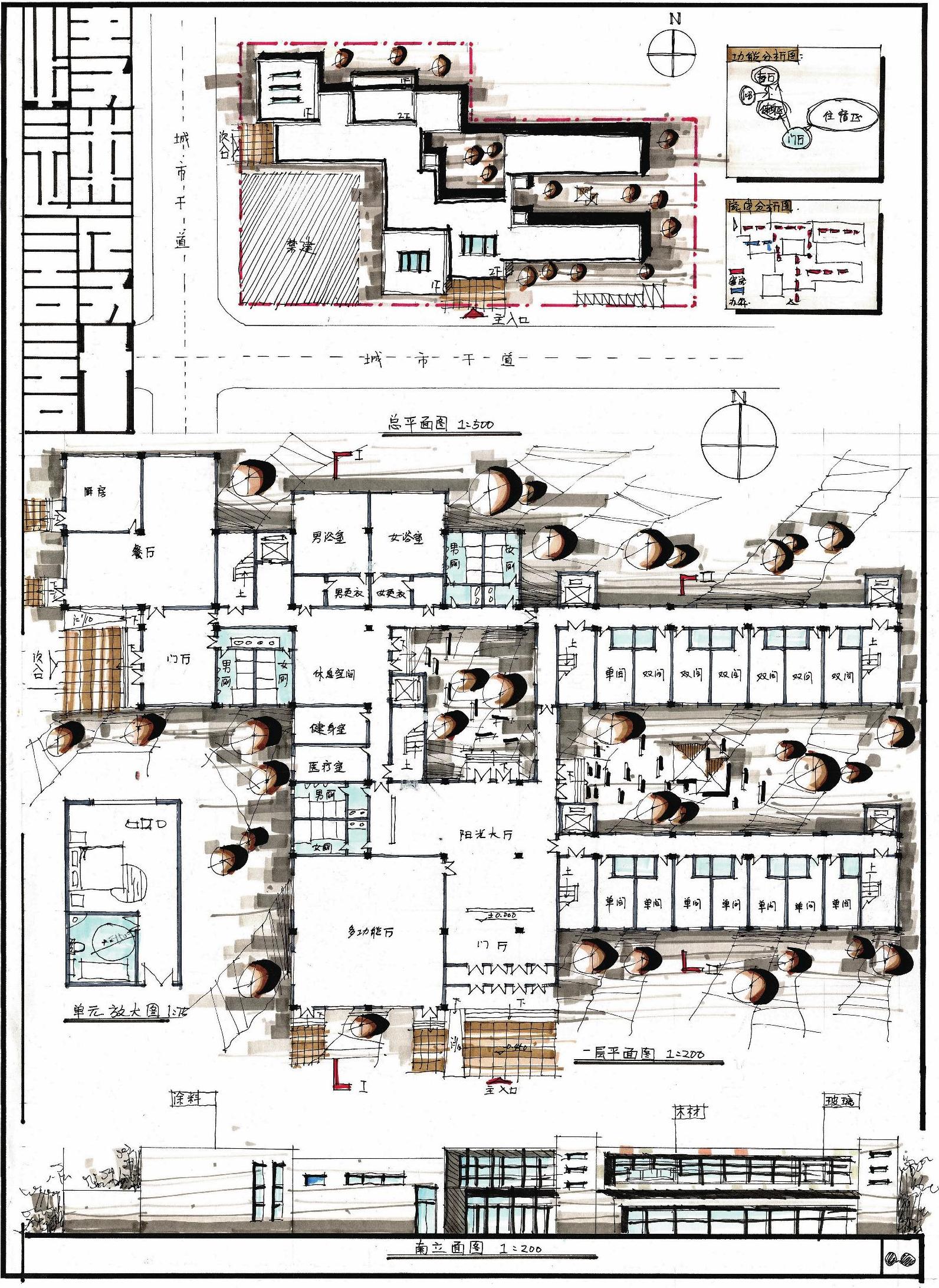

案例二

评析

表现:在规定时间内绘制三张图,图量较大,因此三张图内容有限,最后一张图略显得有些空,可以加一些分析图或室内的特色空间设计,会让整体感觉更好。剖面图不应将剖切的部分上色,以致分不清剖切的位置。


作者:耿植

设计:该设计总平面图没有考虑停车位的问题。建筑的平面部分没有绘制标准间内卫生间的区域,这是设计的缺点。二层平面北侧浴室到达楼梯的距离明显不够,并且少了一组消防疏散的楼梯,这是方案的硬伤。


作者:耿植

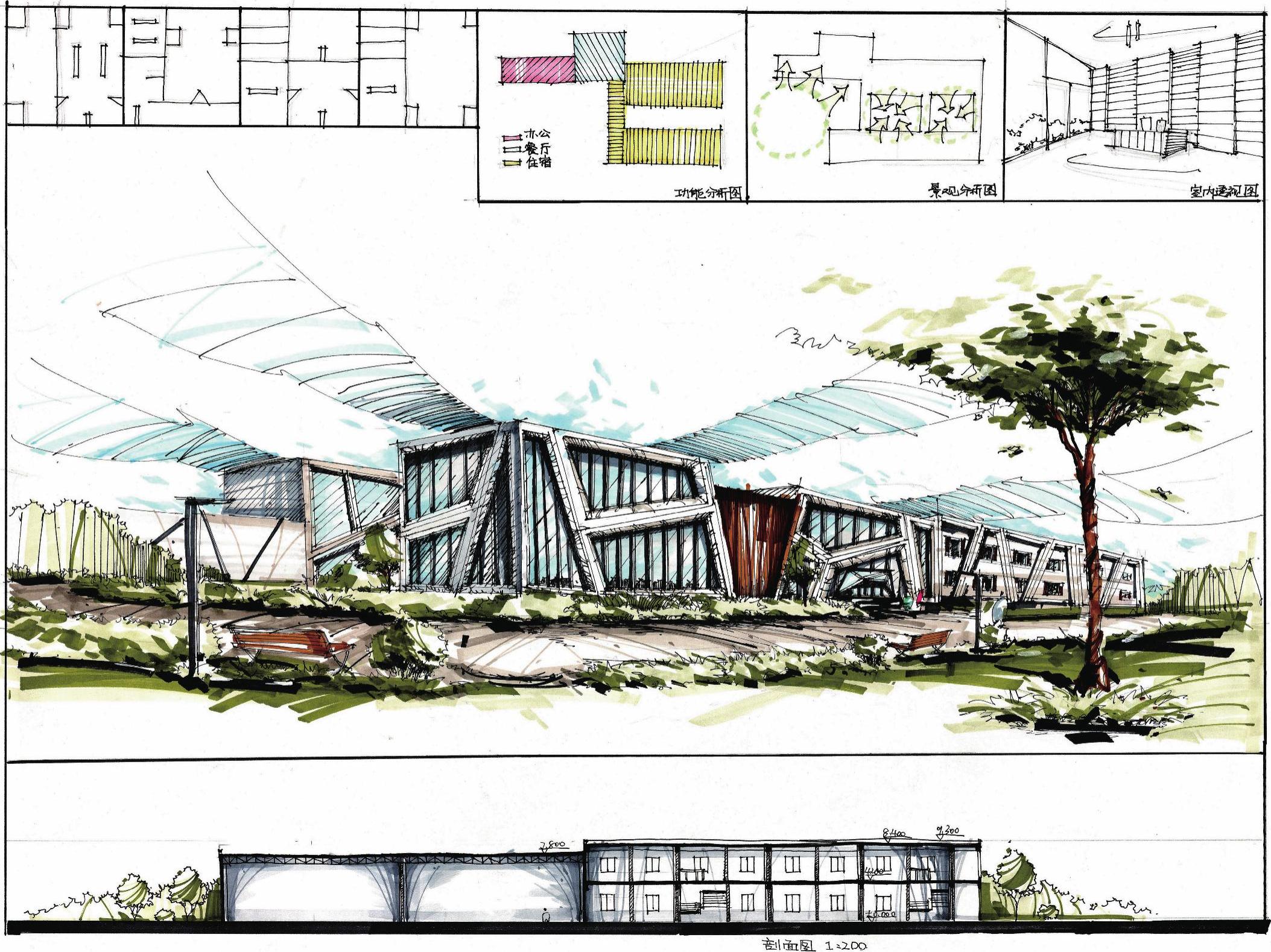

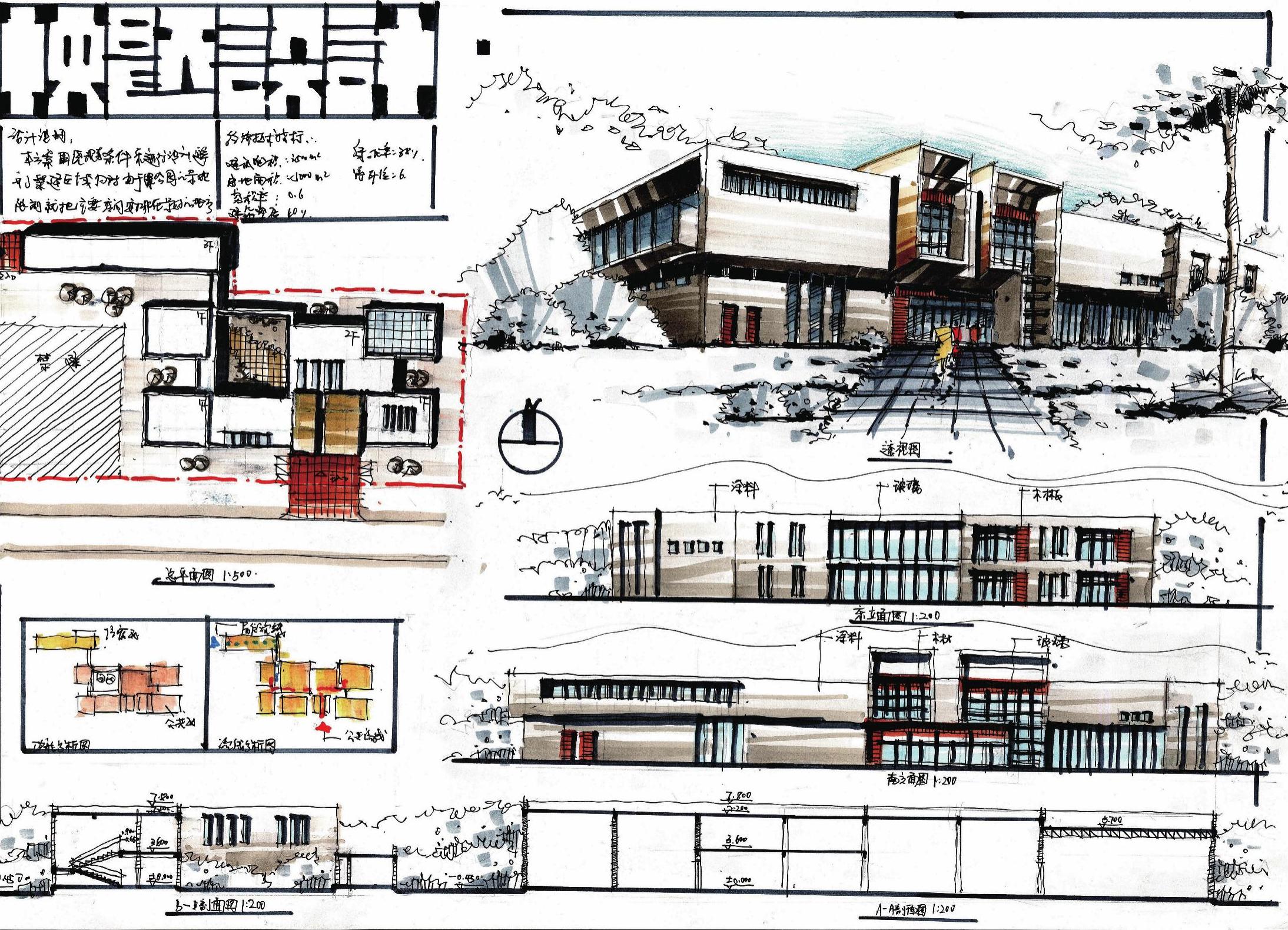

案例三

评析

表现:该设计将冷灰与暖灰巧妙地结合在一起进行绘制,在局部点缀的红色起到了画龙点睛的作用,给人以北方城市在冬天的那种景致祥和之感。在排版方面,第一张图以立面和透视为主,第二张图均是平面,这样的布局导致了两张图画面色彩不均衡。


作者:张嵩

设计:本方案最大的亮点是建筑的内庭院空间的营造,巧妙地将建筑的动静分区隔离开来;并且利用建筑的凹凸变化,使建筑内部的每个房间均能保证充足的阳光。方案充分考虑到老年人活动的需求,在细节处理上均采用了无障碍设计,例如卫生间、电梯、坡道等。在透视的推敲上,建筑造型处理略显厚重,可加些轻盈的元素进行调和。

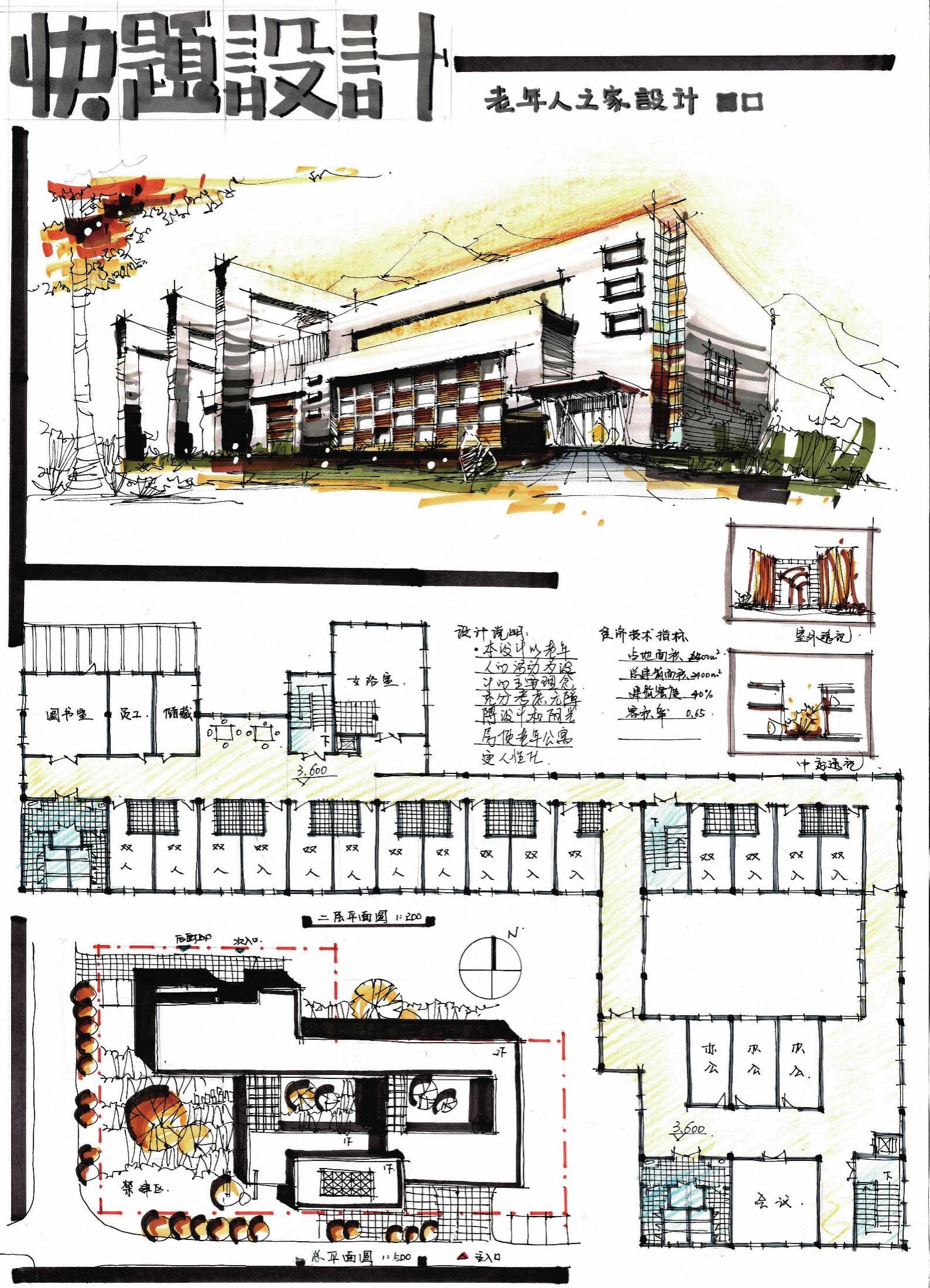

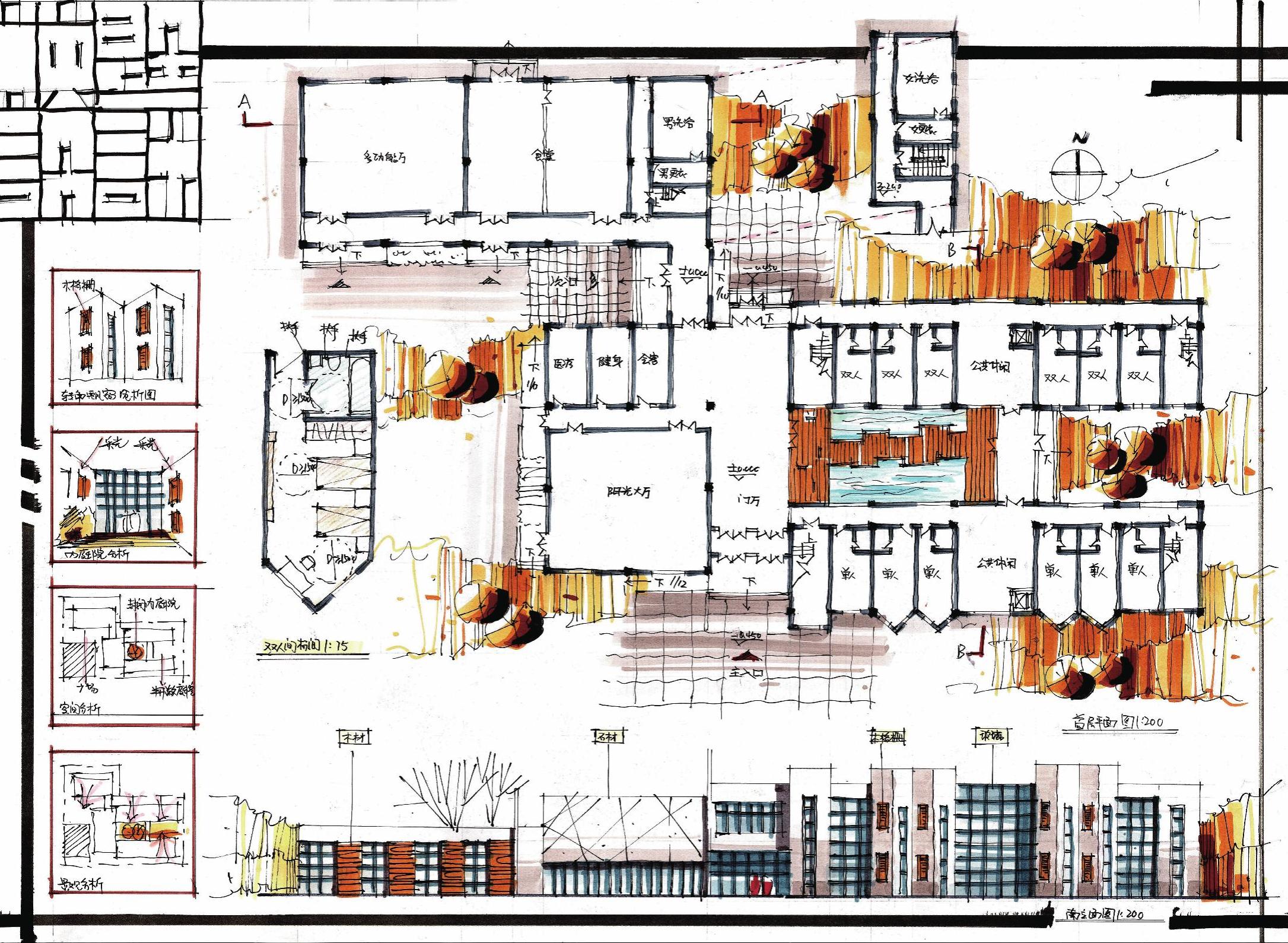

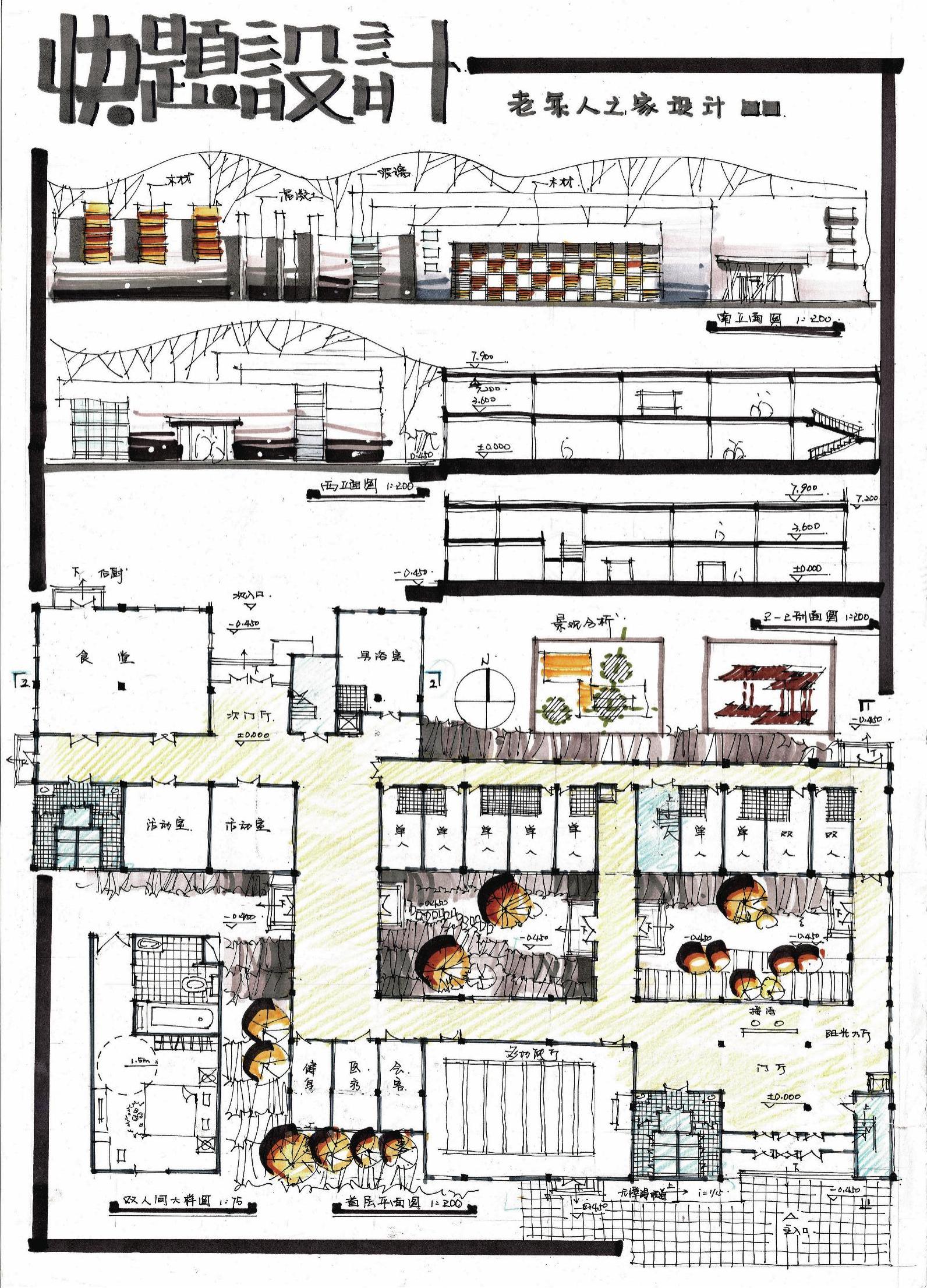

案例四


作者:息琦

评析

表现:本快题表达以马克笔为主,彩铅为辅,以熟练的笔触呈现出一套以黄色为基调的作品。透视的表达最为出色,建筑的体量适中,虚实结合恰当,建筑造型富有新意,但是周围环境的表达弱一些,场景感不强。


设计:该设计利用两个内庭院将标准间与公共空间进行隔离,但是依然存在部分房间动静交叉的问题,例如二层的女浴室、图书室与标准间动静交叉的问题。一层平面布置中的部分交通空间过宽,造成了交通空间的浪费。

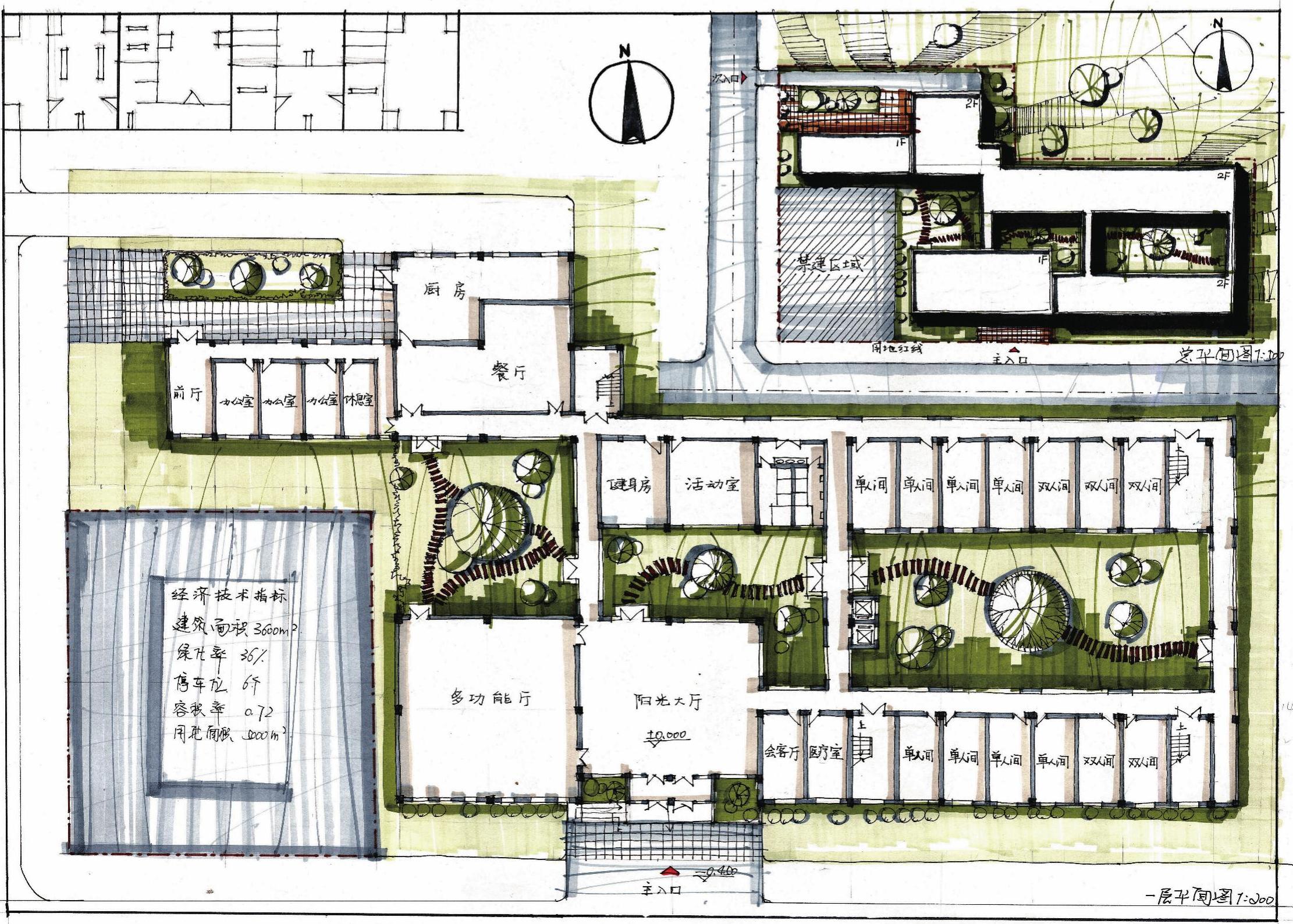

案例五

评析

表现:本设计的建筑表现是A+级别的,整体颜色搭配合适,排版布图疏密有度,尤其是整体的图面表达深度特别优秀,平面表现上,颜色多重叠加较为合理,例如在一层平面的表达方面,通过对外部环境的细致描绘,明确地做到了内外空间的转换。


作者:张明

设计:通过门厅连接了西部的公共空间与东部的休息空间。在标准间布置中设置了直角三角形的阳台,这样的设计既活跃了标准间的平面形式,也活跃了内部的空间造型。总体来说是一套值得推敲的好设计。
