北方某工业厂房计划利用厂区内的一处空地，拟建一个重工业历史展览馆，总建筑面积2000m²（可上下浮动5%，包含保留建筑），层数最多2层，项目选址临近城市道路，用地平坦，基地具体尺寸见图3-55。

一、设计要求

（1）场地内要求保留原有的一处废弃加工车间和一座水塔，加工车间改造成实景展示区，水塔可以改造成观光塔或者场地景观构筑物，具体位置和详细尺寸见地形图。

（2）充分考虑场地自身形态和周边条件，妥善处理新建建筑与保留车间、水塔的关系，使得它们形成和谐的建筑群体。

（3）充分考虑展览建筑的性质和特点，合理组织建筑功能空间，塑造适宜的建筑形象，内外空间有机贯通，并满足场地要求。

（4）结构技术合理。

二、设计内容

各部分面积分配如下（所列面积均为轴线面积），面积单位：m²。

（1）展示区：600（要求净高4.2m，墙面开窗面积小于40%）。

（2）实景展示区：330（由原有加工车间改造）。

（3）多功能厅：150（要求净高5.7m）。

（4）售票寄存：80。

（5）纪念品超市：120。

（6）水吧休息区：50。

（7）阅览室：30。

（8）藏品库房：30/间，要求4间。

（9）编目室：60。

（10）摄影室：30。

（11）制作室：30/间，要求2间。

（12）管理办公室：30/间，要求3间。

室外场地要求设置能停2辆大巴车和6辆小型轿车的停车场地。

三、图纸内容与要求

按比例要求徒手绘制图2～3张，透视图要求色彩表现，表现形式不限，图纸的规格为420mm×594mm。

（1）总平面图1∶500。

（2）各层平面图1∶200。

（3）立面图1∶200～1∶100不少于2个。

（4）剖面图1∶200～1∶100。

（5）透视图（人视、鸟瞰、轴测图均可，表达方式不限）。

（6）设计分析图（数量不限）。

（7）经济技术指标及简要设计说明。

四、考试时间

6小时。

地形图

1.实例解析

题目名称：重工业历史展览馆设计

从题目我们可以推断出，这是一个工业厂区的设计，并且是一个旧厂房改造的项目。我们要了解改造项目需要注意哪些问题，如改造建筑时不要将既有建筑的结构进行拆除，不要将既有建筑的立面进行大量的拆除，新旧建筑应该有很好的处理方式等。

北方某工业厂房计划利用厂区内的一处空地，拟建一个重工业历史展览馆，总建筑面积2000m²（可上下浮动5%，包含保留建筑），层数最多2层，项目选址临近城市道路，用地平坦，基地具体尺寸见图3-55。

项目在一处厂区的空地，周围没有特别好的景观，因此我们只需要处理好基地内的环境设计即可。总建筑面积要扣除原有保留厂房的面积，因此面积有限。层数限定为两层，平地是非常好的条件。

（1）设计要求。

1）场地内要求保留原有的一处废弃加工车间和一座水塔，加工车间改造成景展示区，水塔可以改造成观光塔或者场地景观构筑物，具体位置和详细尺寸见图3-55。

2）充分考虑场地自身形态和周边条件，妥善处理新建建筑与保留车间、水塔的关系，使得它们形成和谐的建筑群体。

3）充分考虑展览建筑的性质和特点，合理组织建筑功能空间，塑造适宜的建筑形象，内外空间有机贯通，并满足场地要求。

4）结构技术合理。(www.daowen.com)

这里需重点分析的是加工车间和水塔。加工车间最好能和新建建筑之间有明显的分离，可以用走廊交通空间进行连接，这样新建建筑的基础就不会破坏既有建筑的基础。关于水塔的改造设计，我们可以将水塔改造成具有功能的观光塔，内部一定要增加垂直交通，楼梯或景观电梯都可以；如果是构筑物，要对其进行外立面装饰。在本设计中水塔需要出现在所有图内，不能遗忘。

（2）设计内容。

各部分面积分配如下（所列面积均为轴线面积），面积单位：m²。

1）展示区：600（要求净高4.2m，墙面开窗面积小于40%）。

2）实景展示区：330（由原有加工车间改造）。

3）多功能厅：150（要求净高5.7m）。

4）售票寄存：80。

5）纪念品超市：120。

6）水吧休息区：50。

7）阅览室：30。

8）藏品库房：30/间，要求4间。

9）编目室：60。

10）摄影室：30。

11）制作室：30/间，要求2间。

12）管理办公室：30/间，要求3间。

室外场地要求设置能停2辆大巴车和6辆小型轿车的停车场地。

展示区的设计要求实墙和玻璃的比例是6∶4，这是北方地域性的要求，利于保温、保暖。实景展示区从题里分析，应该是大跨空间，我们还需在图里认真分析。多功能厅层高要求5.7m，要注意竖向的设计。场地设计中要求设计若干大小停车位，小型轿车停车位尺寸为3m×6m，大型停车位尺寸为5m×10m。这些基础条件应该分析清楚。

2.基地分析

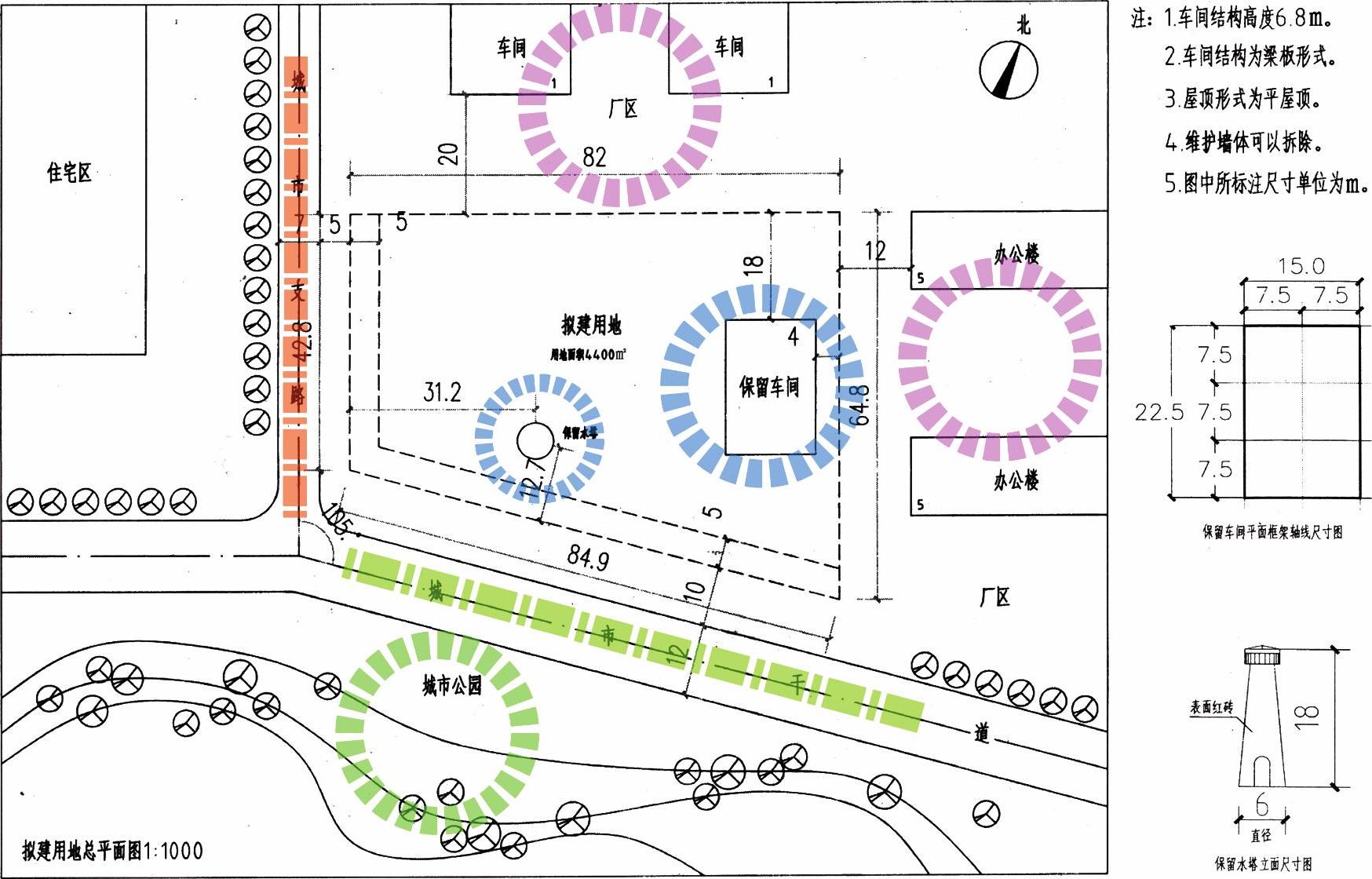

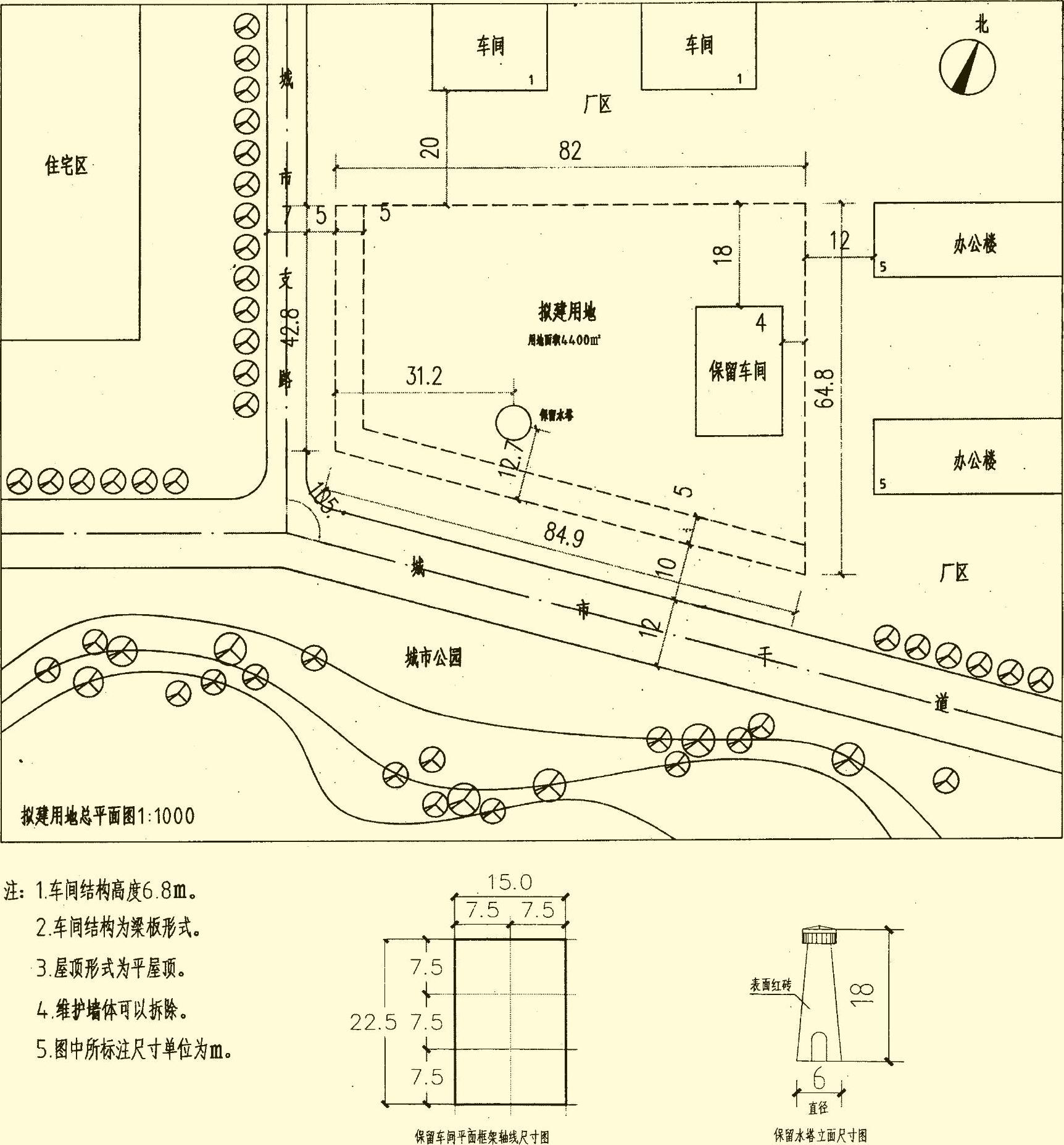

从地形图可以看出，西侧和南侧有两条城市主干道，指北针的指向基本上是正南正北。

基地内有保留的水塔和车间，北侧有厂区，东侧有办公楼，西侧有住宅区，因此在选择主入口时要考虑南侧的城市公园，这是一处城市绿地，有良好的城市景观，因此主入口选择在南侧较为合理。西侧应该设置其他出入口，如办公、货物入口等。

我们从图右侧的分析可以看到一些要求，如水塔的高度是18m，表面的材质是红砖，在设计的时候要使用原有的材料。保留车间的柱网尺寸是7.5m×7.5m，我们可以用这个尺寸来做新建筑的柱网，这是一个新旧建筑相互协调的内在条件。可以将保留车间考虑为大跨空间。屋顶是平屋顶、梁板结构，可以对外墙进行拆除，但由于是既有建筑的改造，因此不要拆除过多，应满足新建筑展示厅的要求，产生内在联系，实墙和玻璃的比例最好也控制在6∶4。

案例一

评析

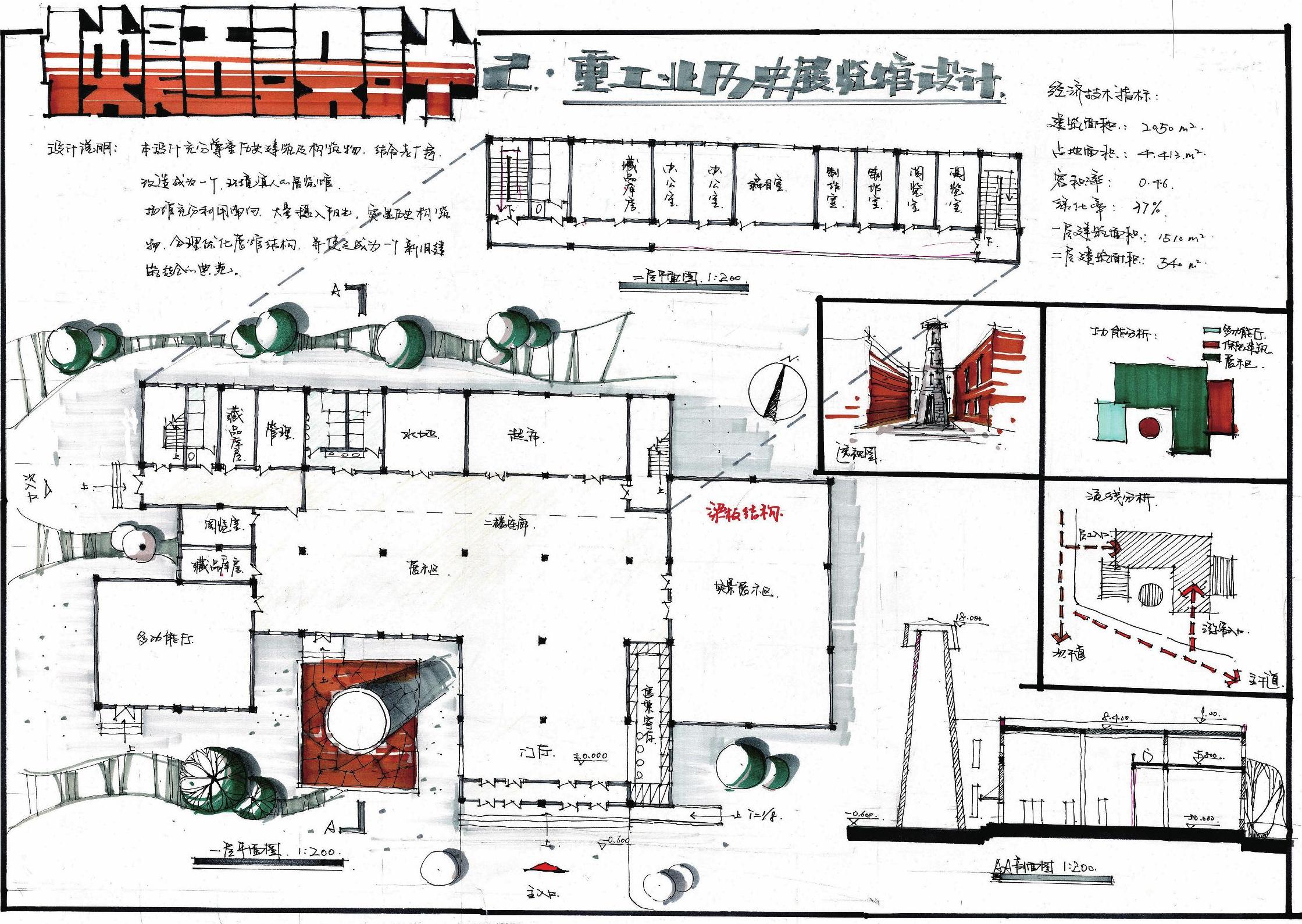

表现：本图建筑表现的颜色过浅，尤其是第二张图的底色过浅。整个图的效果有点飘，缺乏稳定感。相对来看，第一张图的稳定感较好。整套图的线条非常流畅，基本功相当扎实。

作者：张博

设计：先看总平面图设计，总平面图内的停车位设计没有预留停车通道，这样车无法开进。其次，基地左侧的道路没有预留开口，货物需要从另外一侧进入。再看平面图，首层平面图展示区的右侧和实景展示区的衔接处采光和通风都不好，如新旧建筑之间用一个过渡的小厅进行连接，会更有空间层次。建筑的整体造型工业感很强，二层办公区的房间均朝北，这种设计会让使用者不太舒服，有必要调换朝向，利用一层的屋顶做一些开敞的屋顶平台。

案例二

评析

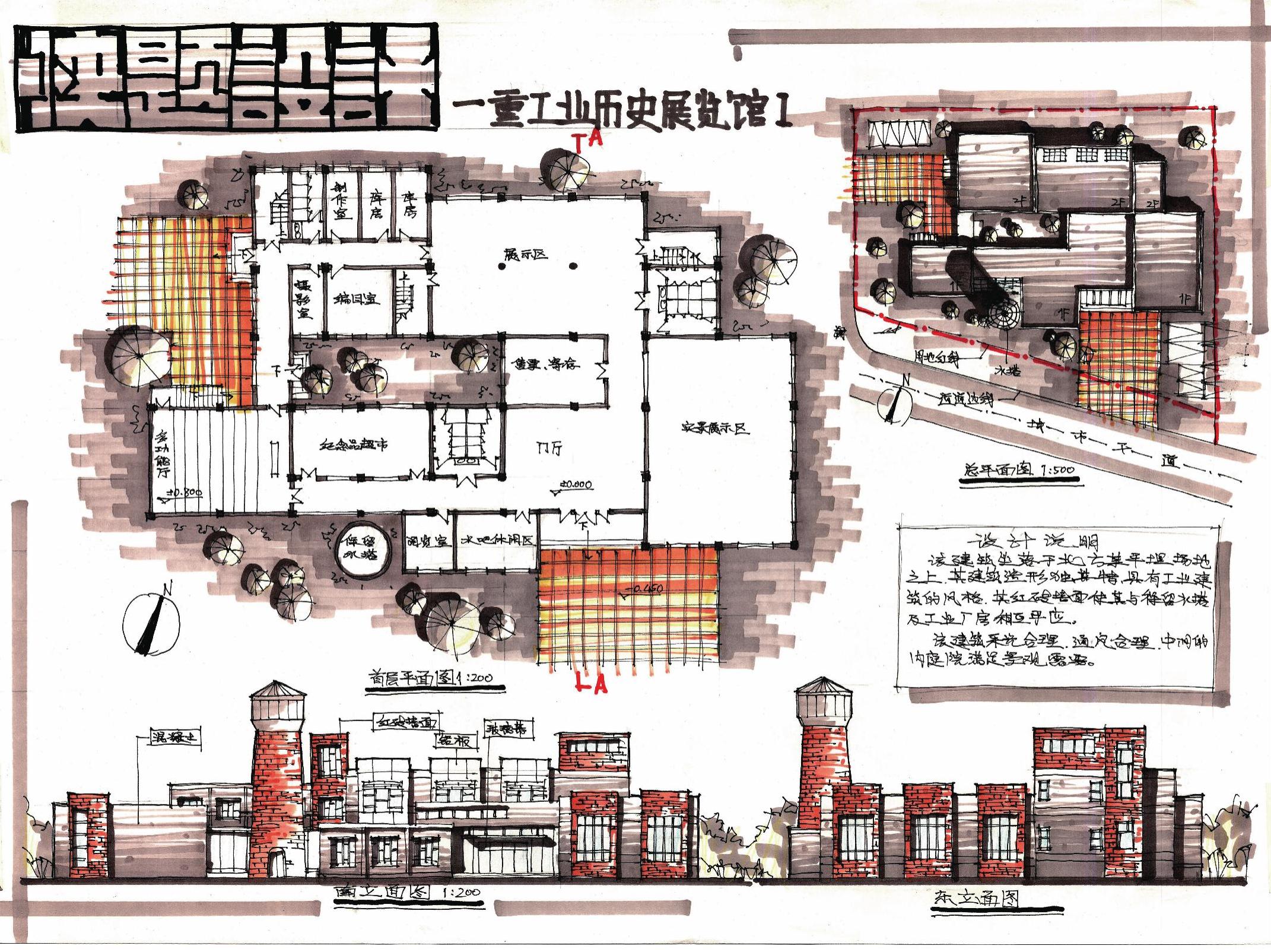

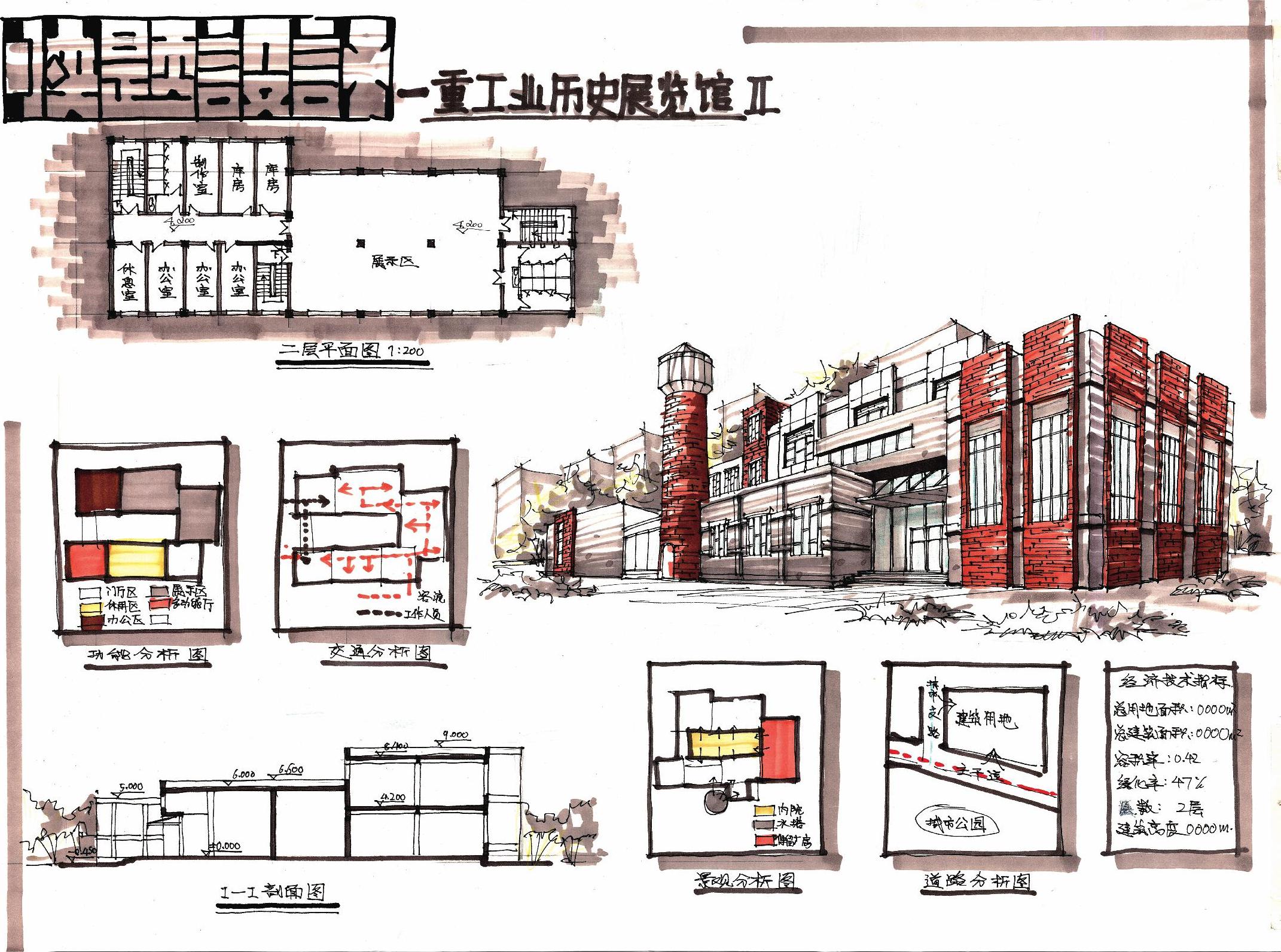

表现：该设计的建筑表现非常成熟，颜色虽然清淡，但是由于钢笔线稿的表达非常详细，让整个图的底图显得非常沉稳。建筑透视图表现细致且有非常强的场景感。整体设计非常有深度，因此，这样的图是A+级别的。

作者：陈云凤

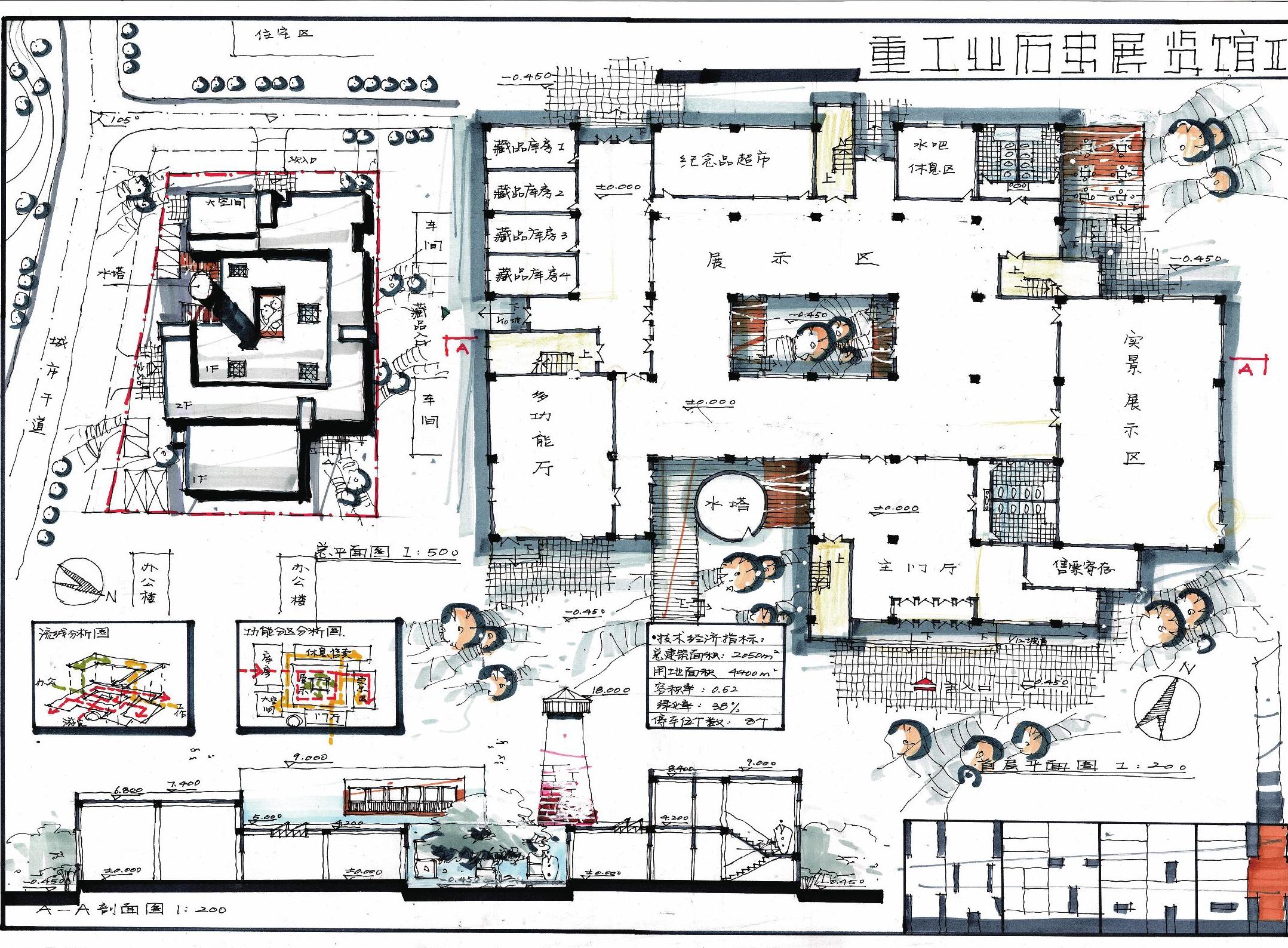

设计：总平面图的停车位没有设计行车通道，是不合理的。本设计将实景展示区和新建建筑连接在一起设计，是非常不合理的，但这不是硬伤。纪念品超市的位置不是很好，因为通常参观者是参观过所有的展厅后才来到纪念品超市的，随后离开展馆，所以应该设计在离开的门厅附近。该方案其他的设计都非常优秀，是A+级别的设计。

案例三

评析

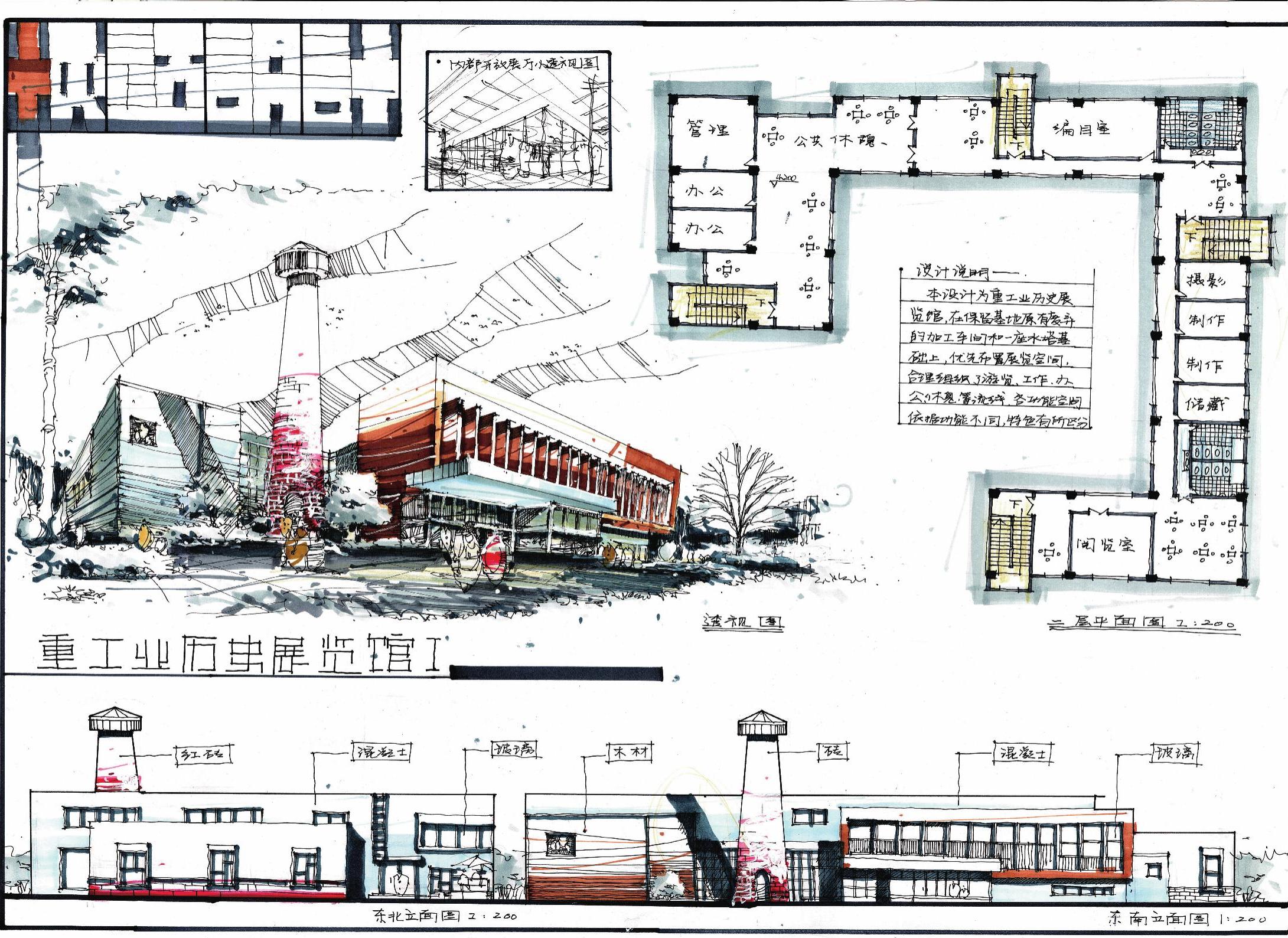

表现：本设计的建筑表现整体色调搭配非常合理。在透视图设计中稍有问题，整体设计角度应该选取更低的视点，同时建筑配景中没有人物，使整体氛围显得非常冷清，像废弃的工厂。

作者：鲍程远

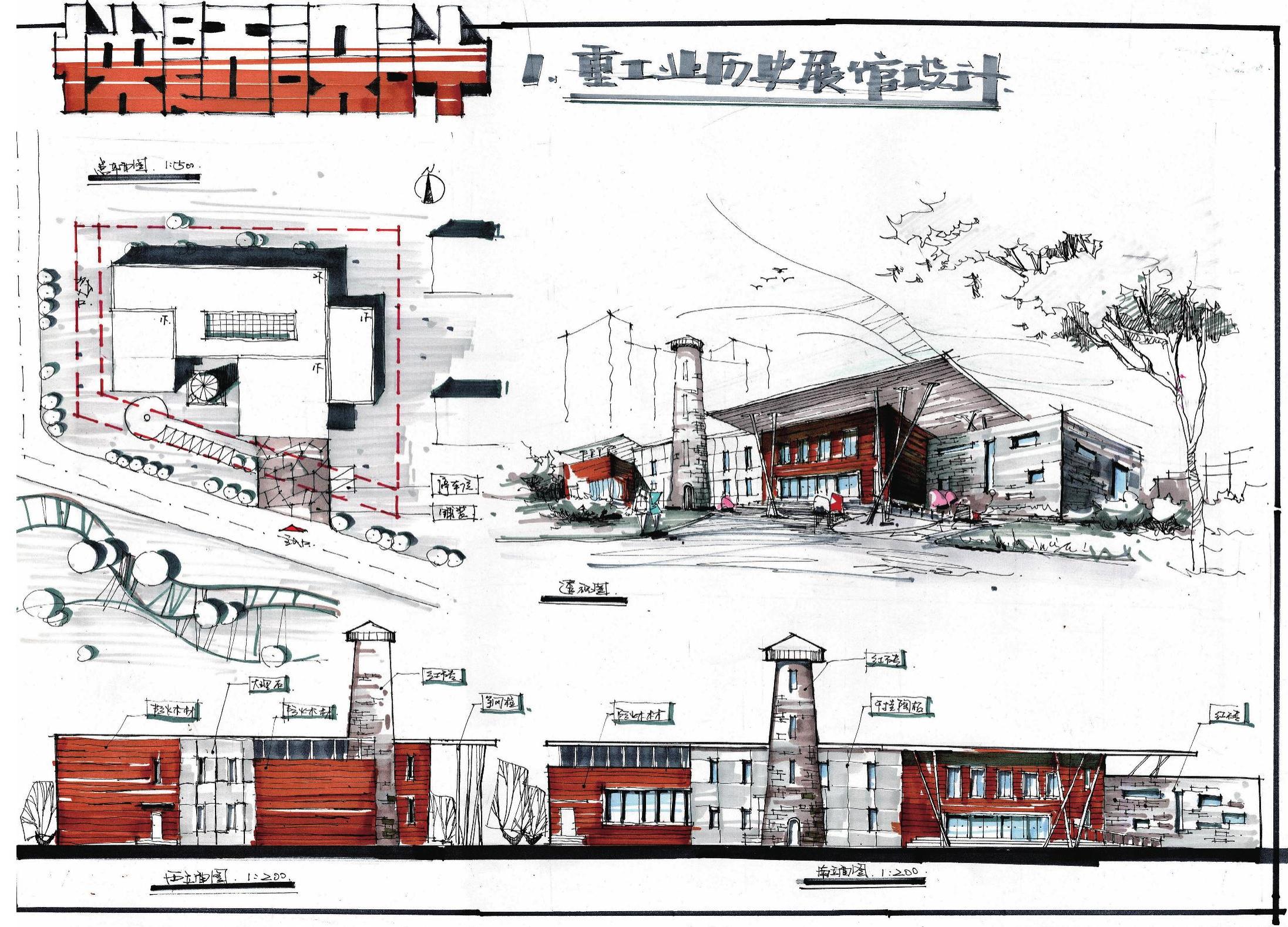

设计：从建筑方案设计来看，设置两层展区是合理的，但是平面形式过于死板，可以有一些更多的空间设计，比如门厅上下的穿厅设计、一些异型体块的穿插等，可以增加空间的丰富度。水塔的改造没有特别出彩的地方，只是一个构筑物，立面的造型有些死板。总平面图设计中西侧的道路没有明显的开口，这里要有展品的运送流线，但没有很好地体现出来。
