拟在北方某观光风景区内建一座具有俄罗斯风情的画廊，用来展示、收藏俄罗斯画家的

美术作品，并提供一个创作、讲学和休息的场所，同时可以促进中俄两国文化艺术的交流。

总面积为1910m²（上下浮动5%），层数2～3层，基地平坦，见地形图。

一、设计要求

（1）充分考虑地域气候条件，要符合当地的地域性和文化性。

（2）基地处于观光风景区，设计的建筑要与周围环境和景观相互协调。

（3）结构技术需要合理。

（4）满足空间及技术的创新。

二、设计内容

建筑面积共1910m²（轴线尺寸，上下浮动5%），面积单位：m²。

（1）展厅：450。

（2）200座学术报告厅。

（3）画室：150（若干间）。

（4）藏品库：100。

（5）标准客房6间：每间24。

（6）豪华套房1间：50。

（7）餐饮部分：120。

（8）办公管理用房：80。

（9）门厅等公共交通、卫生间及附属用房自定。

三、图纸内容与要求

按比例要求徒手绘制图2～3张，透视图要求色彩表现，表现形式不限，图纸的规格为420mm×594mm。

（1）总平面图1∶500。

（2）各层平面图1∶200。

（3）立面图1∶200～1∶100不少于2个。

（4）剖面图1∶200～1∶100。

（5）透视图。

（6）设计分析图（数量不限）。

（7）经济技术指标及简要设计说明。

四、考试时间

6小时。

1.实例解析

题目名称：北方某观光风景区俄罗斯风情画廊设计

北方限定了范围，我们可以了解地域性。同时还在观光风景区内，因此要有非常优美的环境设计，俄罗斯风情意味着我们需要了解其文化、建筑的特点。

拟在北方某观光风景区内建一座具有俄罗斯风情的画廊，用来展示、收藏俄罗斯画家的美术作品，并提供一个创作、讲学和休息的场所，同时可以促进中俄两国文化艺术的交流。总面积为1910m²（上下浮动5%），层数2～3层，基地平坦。

画廊，如果涉及画室，那么我们在做建筑设计的时候要注意北侧开窗采光的问题，层数2～3层，从经验判断，多数是需要3层的，基地平坦，因此不用考虑坡地、高差的问题。

（1）设计要求。

1）充分考虑地域、气候条件，要符合当地的地域性和文化性。

2）基地处于观光风景区，设计的建筑要与周围环境和景观相互协调。

3）结构技术需要合理。

4）满足空间及技术的创新。

考虑地域、气候条件，要考虑北方寒冷地区冬季较长的条件。观光风景区说明要有好的环境设计，这是非常重要的。

（2）设计内容。

建筑面积共1910m²（轴线尺寸，上下浮动5%），面积单位：m²。

1）展厅：450。

2）200座学术报告厅。

3）画室：150（若干间）。

4）藏品库：100。

5）标准客房6间：每间24。

6）豪华套房1间：50。(www.daowen.com)

7）餐饮部分：120。

8）办公管理用房：80。

9）门厅等公共交通、卫生间及附属用房自定。

200座学术报告厅的面积是多少？我们按照每座1～1.5m²的要求来计算，得出学术报告厅的面积是200～300m²。

画室需要注意采光方向，需要北侧采光，这是因为不能用阳光作为作画的光，必须用北侧的漫天反射光作为光源。客房需要注意独立卫生间和朝向的问题。

餐饮部分需要注意餐厅和厨房的比例。虽然文中没有说明厨房的问题，但是这些都是默认的，我们需要了解它们之间的比例。如果是中餐馆建议餐厅和厨房的比例为1∶1，如果是西餐馆可以考虑把厨房做小，厨房和餐厅的比例为1∶3～1∶2。

另外题目中说明了俄罗斯风情画廊，我们要考虑俄式建筑到底有哪些风格，可以考虑“洋葱头”的建筑风格和巴洛克式的建筑风格。如果大家想不起俄式建筑风格，那就做一个现代风格的建筑，一个有深度的现代风格建筑要比“四不像”的俄式建筑好很多。

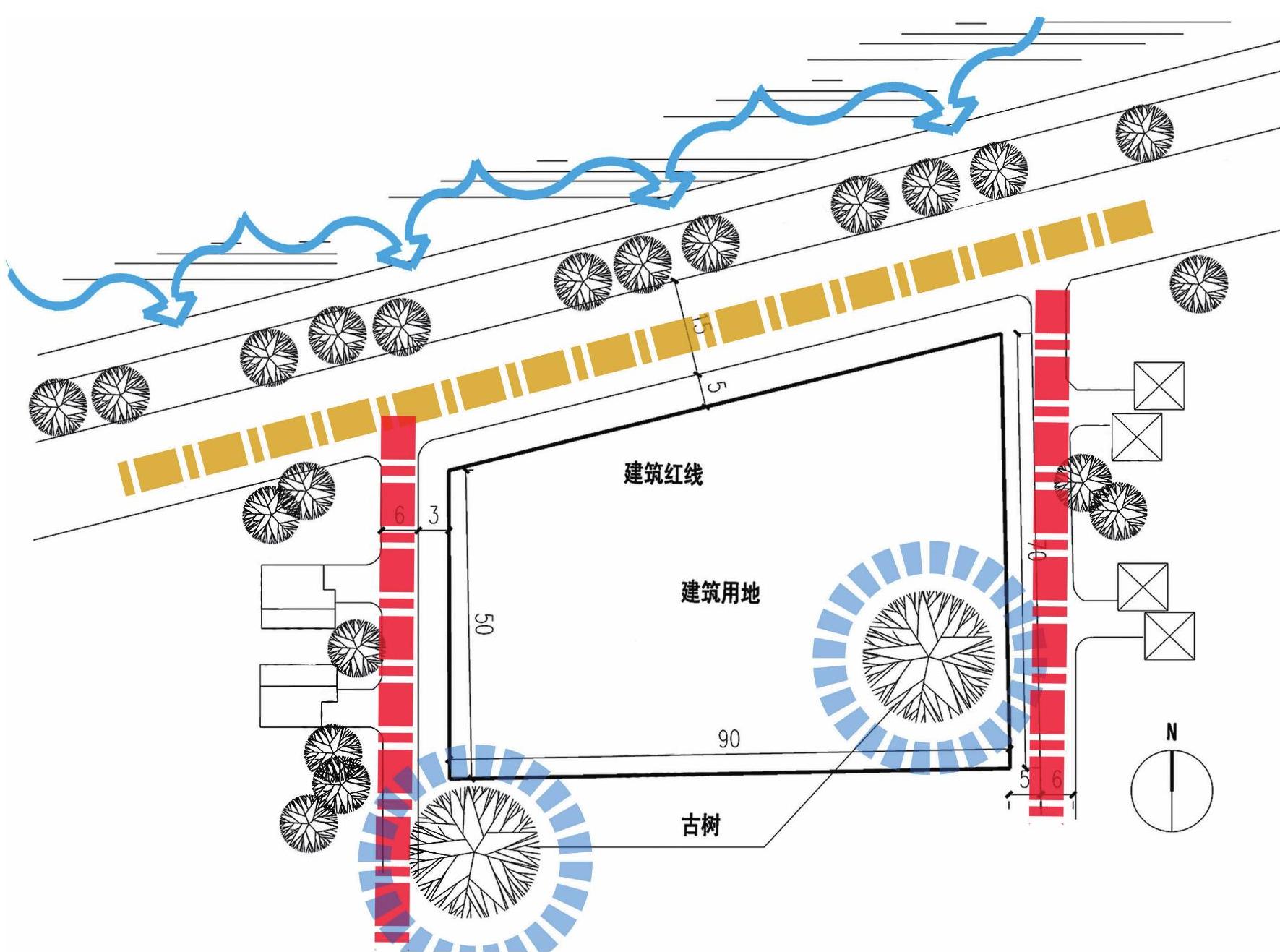

2.基地分析

北侧有一片水，水景会渗透到基地内，我们需要把好的功能房间考虑放在北侧。北侧采光并不是很好，本设计需要有画室，恰好需要北侧采光，所以将画室放置在北侧较好。

基地内有一古树，基地外同样有一古树，因此我们要保留古树的景观价值，要将古树作为庭院的核心景观。我们可以考虑把餐厅靠近这片区域放置，这样就可以很好地欣赏庭院景观，当然水景也是不错的景观，我们在设计时可以综合考虑。

基地周围有三条路，有足够的消防车道，无需单独设置消防车道，北侧为城市干道，基地西侧、东侧都有道路。从地形分析来看，北侧更适合作主出入口，两侧宜作货物入口和办公入口。

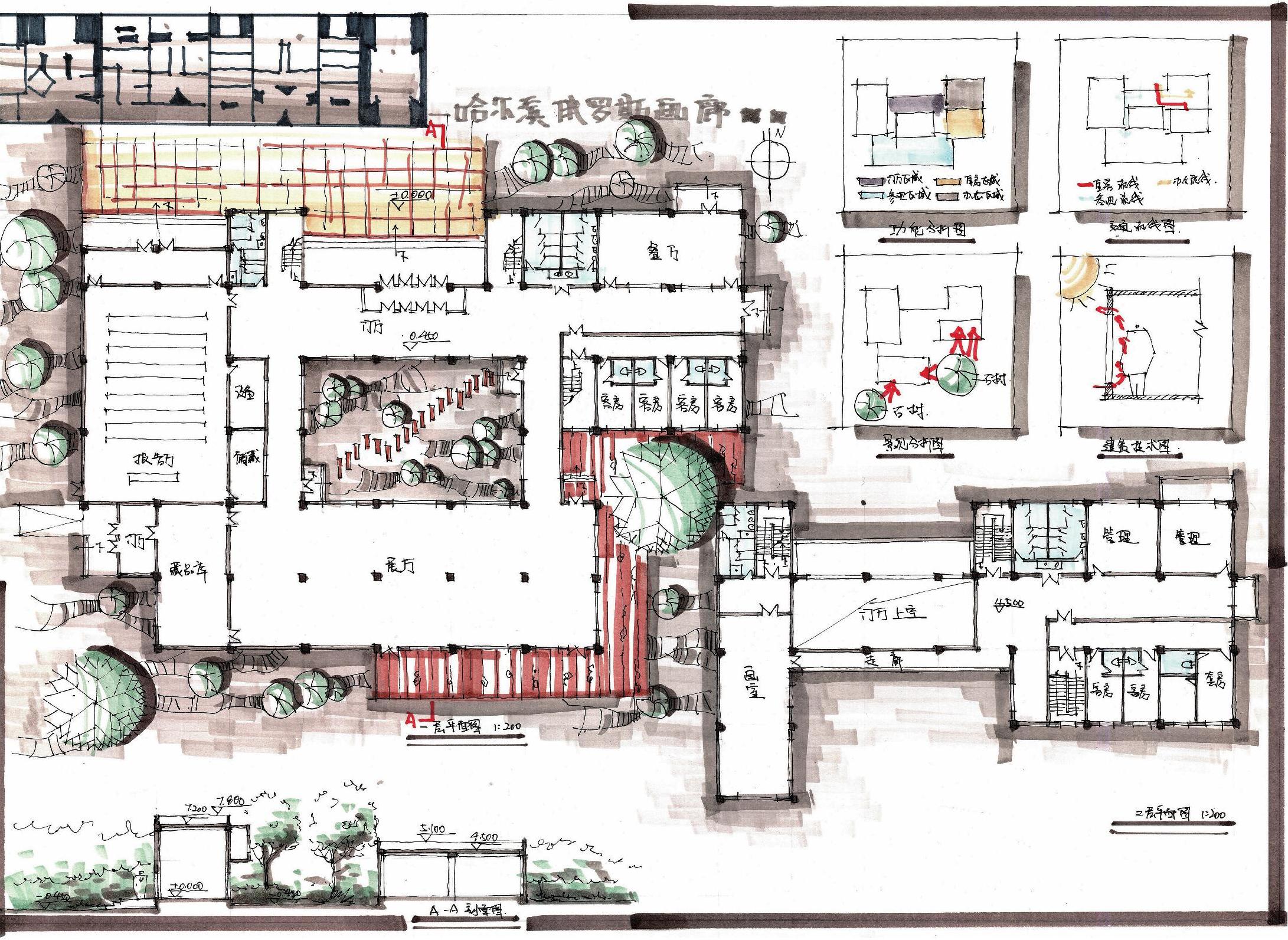

案例一

作者：张明

评析

表现：从建筑表现来看，本设计是非常优秀的。颜色搭配合理，建筑平面、立面、剖面的对应非常得体，从建筑平面上可看出各层次材质之间的搭配，木栈道、石材、草地和古树之间的搭配很协调。

设计：本设计的功能还是较为合理的，但是一层的画室和标准间布置在一起会引起流线交叉，画室属于创作空间，相对较为私密，而住宿是另外的私密空间，但是对游客开放，所以两者不应该布置在一起。其他的设计都较为合理，是个不错的方案设计。

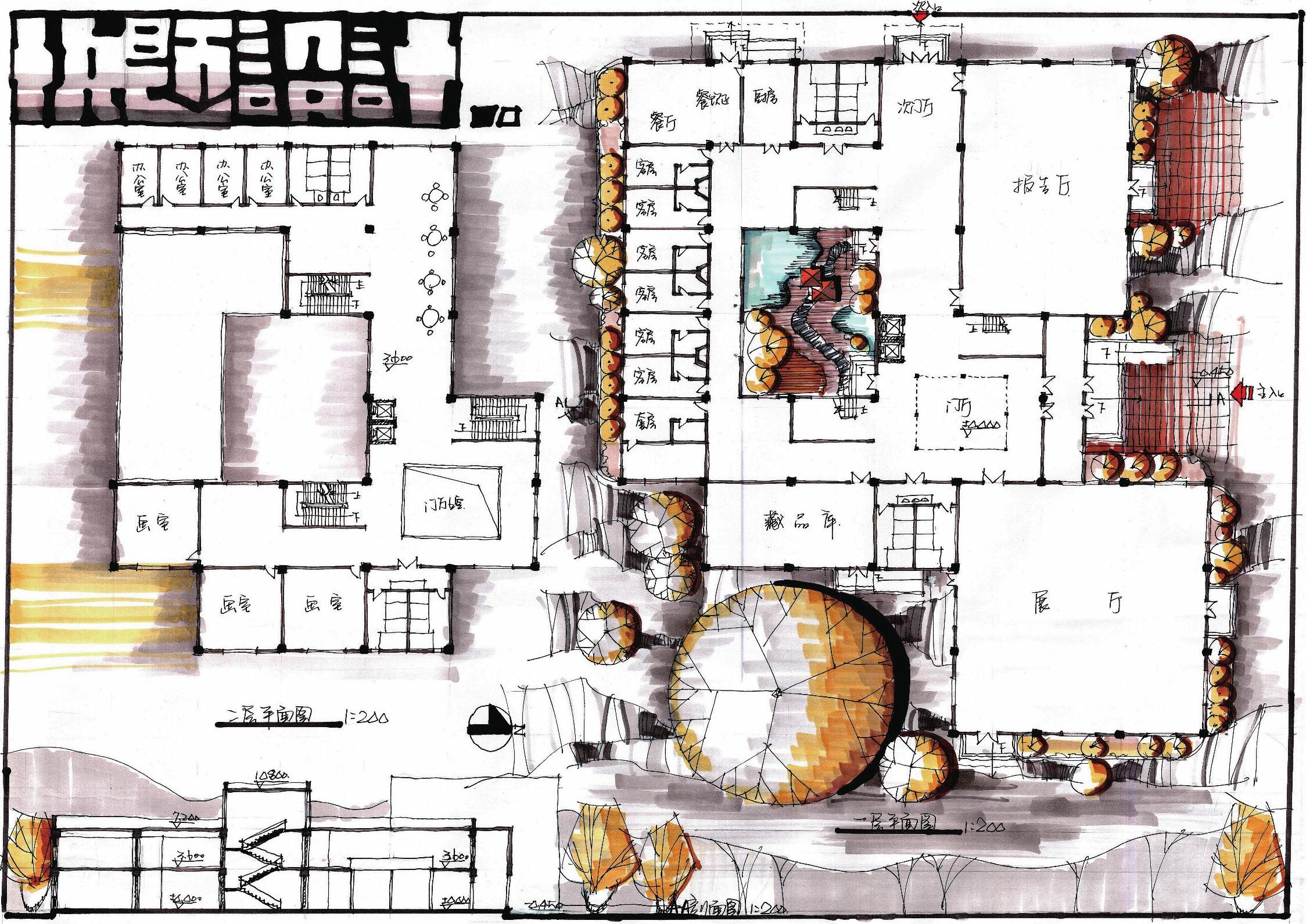

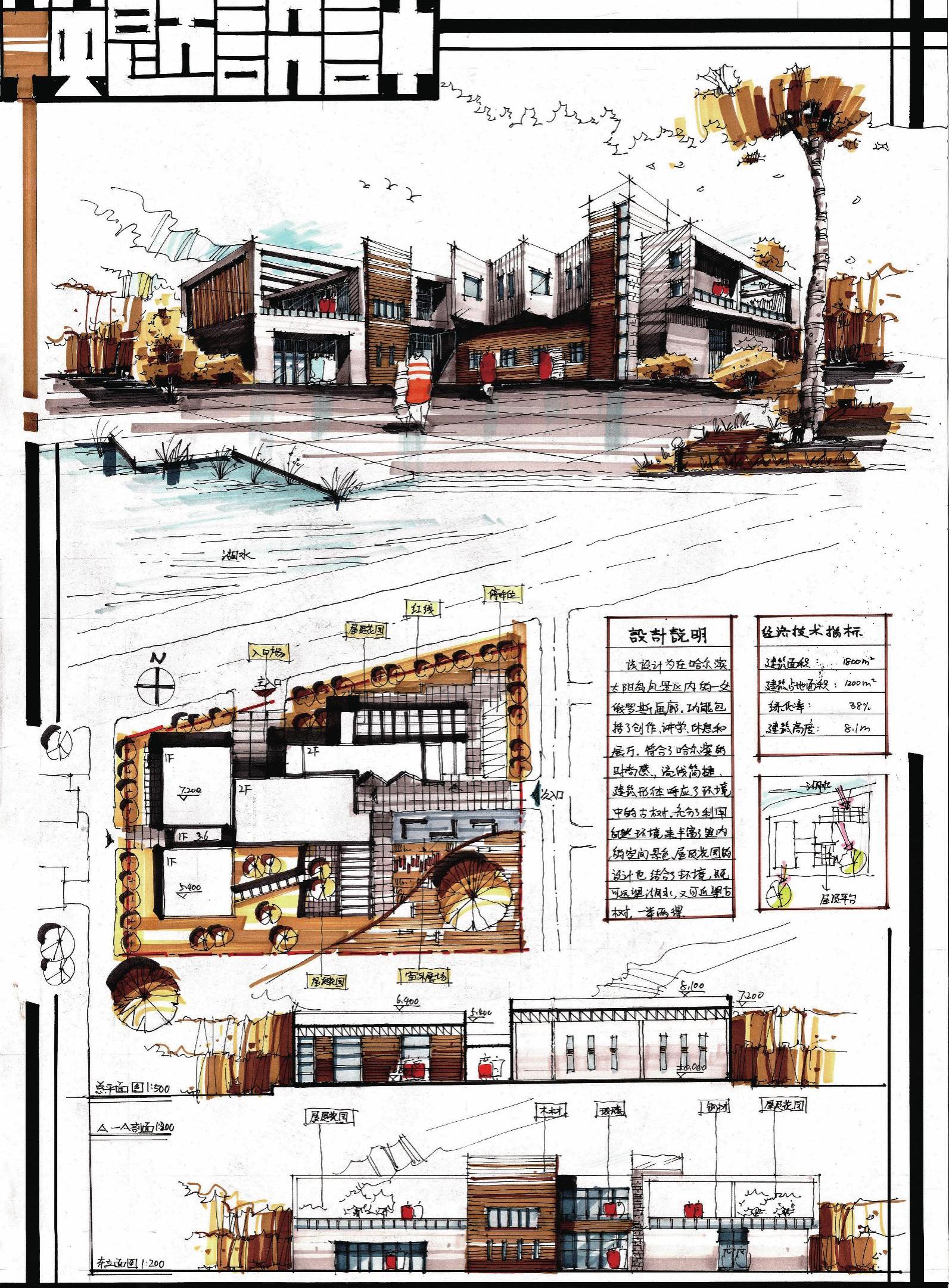

案例二

评析

表现：本设计的建筑表现显得清新、淡雅，设计里充满了绿色建筑的概念，但一层平面的植被颜色和绿色植物配景搭配得有些突兀。透视图的人气不是很旺，需要多一些有情景的人物来搭配，烘托气氛。整体来说，基本功非常强，线条洒脱，不失为一种独特的风格。

作者：张明

设计：本方案设计上也有一些问题，如住宿区，所有的住宿房间为了追求造型而都变成异型，这样房间内部很难布置。尤其卫生间的管道处理是一个硬伤，卫生间的管道一般都靠重力自流，标准间的管道一般都不会弯曲，这样的管道直接穿到了楼下的办公室、藏品库，使下面的功能无法使用。总平面图上也有一些小问题，次入口、办公入口没有直接连接到两侧的道路，没有设置明显的通道。另外停车位的设置不佳，不应该直接在城市干道旁设置，而且没有设计转弯半径，应该从西侧的道路开口引进基地。

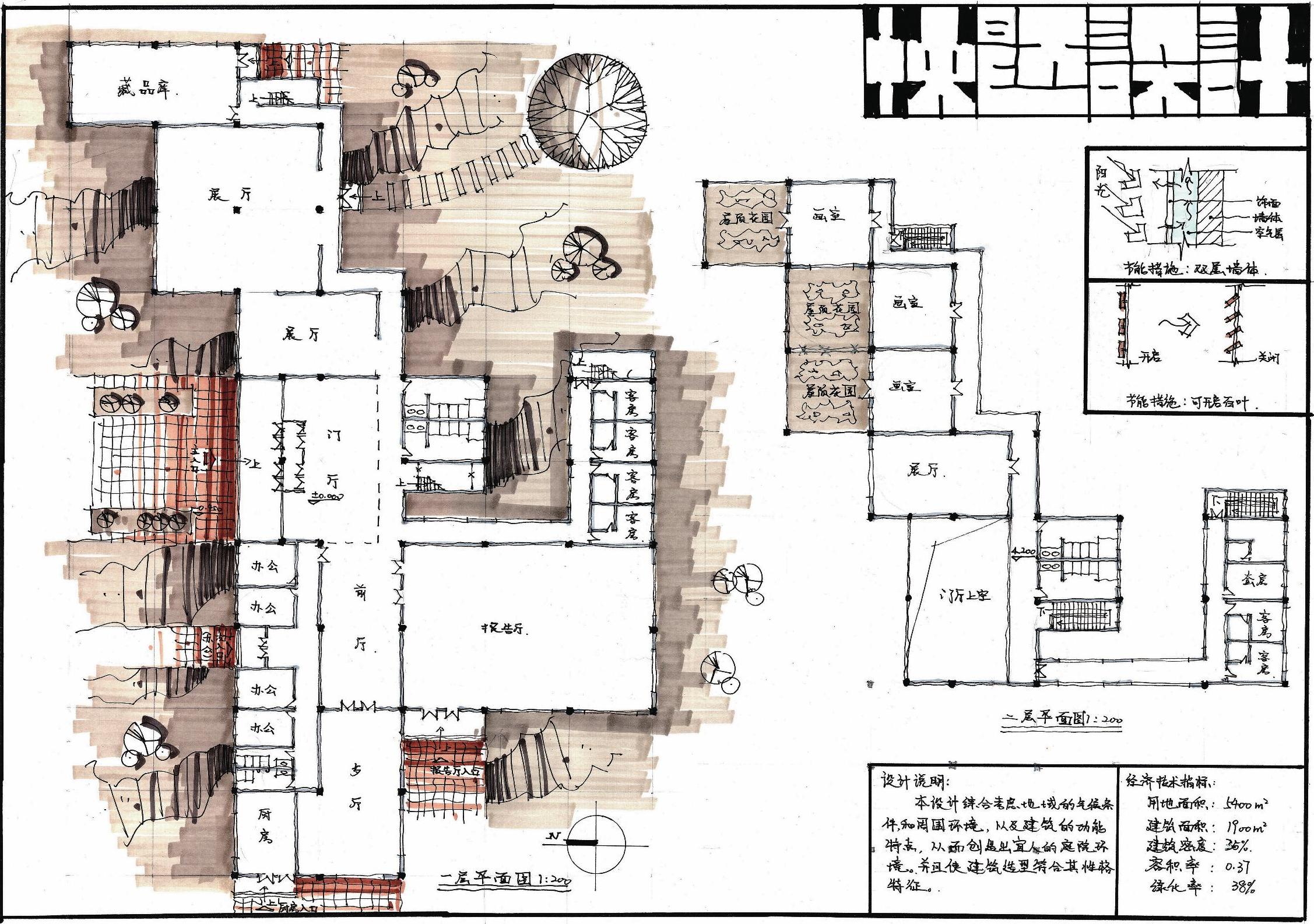

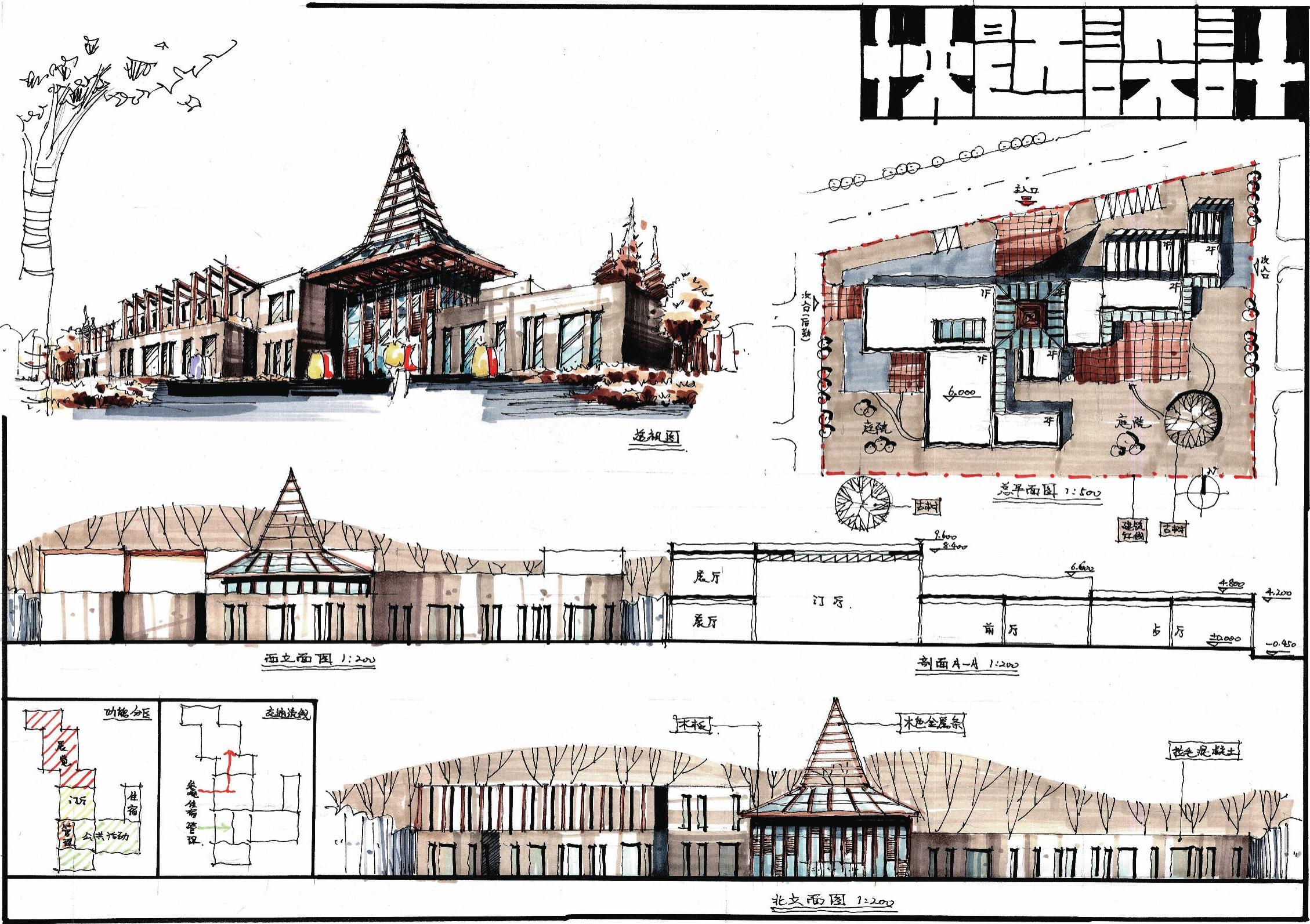

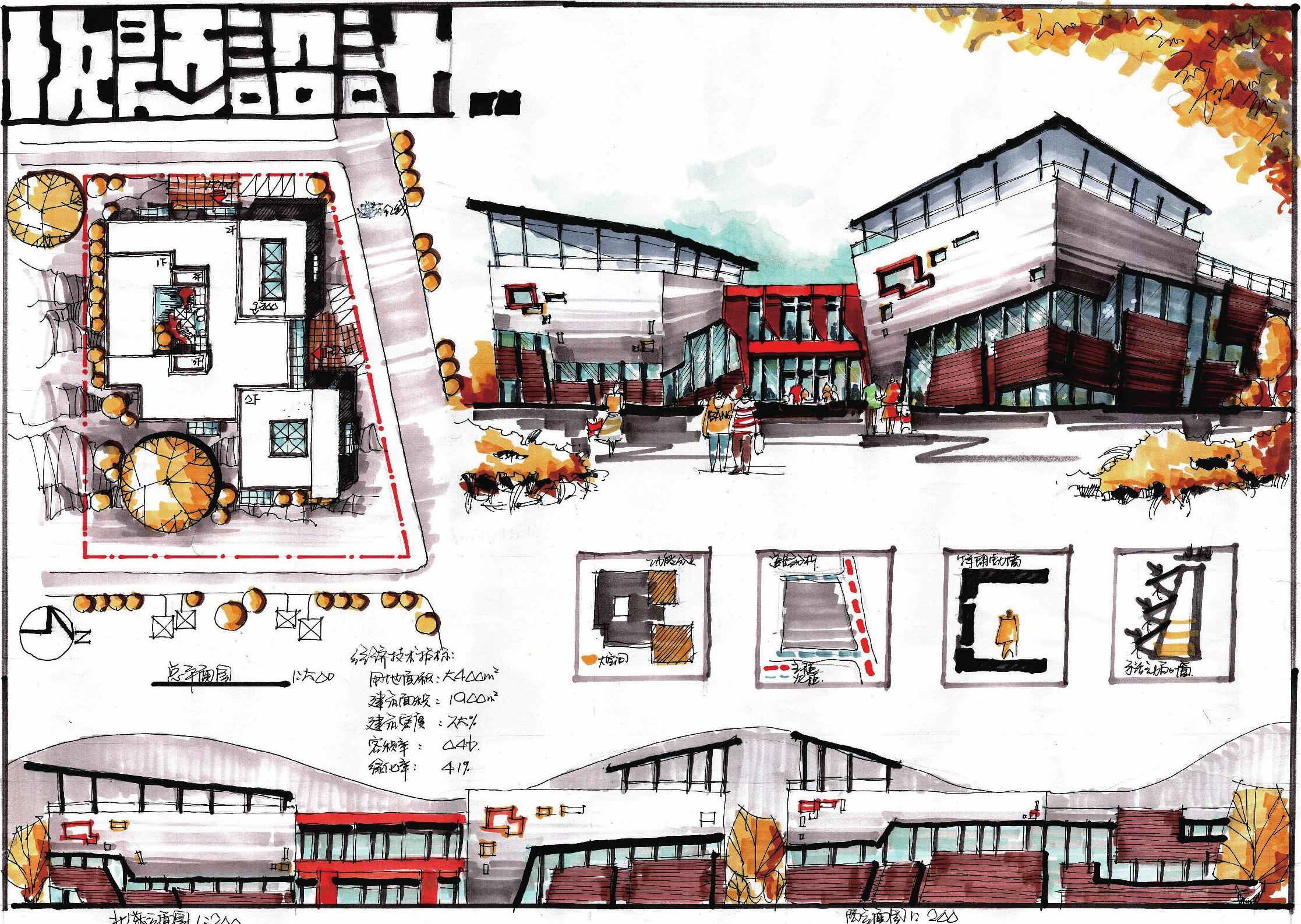

案例三

评析

表现：本设计建筑表现的颜色搭配非常合适，采用全暖色系色调，深浅搭配适当。这种以暖灰作为背景底色的设计，让整体图面拥有了一个主要的基调，配以几处亮色，这种图面效果是A+级别的。从这张图上可以看到，并不是颜色越多表现越好，如把灰色用好会表现出更好的效果。

设计：从总平面图来看，停车位的设计也有问题，停车位不可以直接连接城市干道，把城市绿地和人行道全部舍弃，这是不符合规范的。该设计从俄式建筑的角度来设计造型，这种造型属于早期的木刻楞建筑风格，是偏俄

作者：蒋晨曦

式建筑风格的。该方案设计给展厅以非常好的景观，如果把展厅和餐厅调换一下会让方案更好一些。展厅的观赏者主要是欣赏展品而不是欣赏景观，因此把好的景观留给餐厅会更好。本设计的客房设计还是非常优秀的，既有好的朝向也安排在了比较私密的位置，右侧也有景观。画室的设计更加别致，每个画室都拥有屋顶花园，这是非常优质的设计，推开窗户能看见水面，本套快题是A+级别的优质快题。

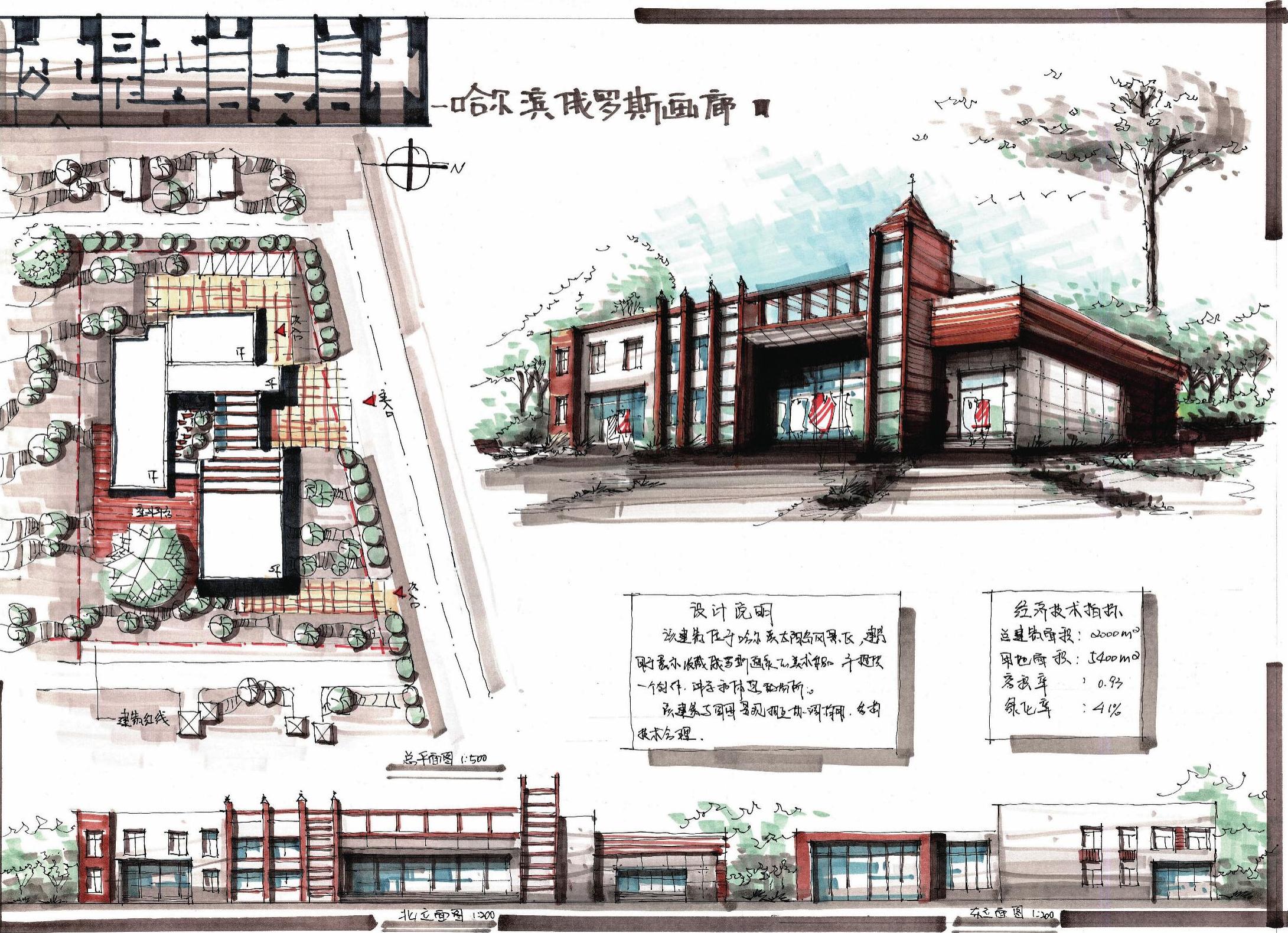

案例四

评析

表现：这套图的建筑表现略显得有点粗糙，尤其是立面背景树的设计，应该绘制更多的树枝来作底图，而不是大片没有底纹的马克笔平涂。其次二层平面颜色表现的笔触非常随意，笔锋凌乱，建议二层建筑平面用一层浅色作底色勾边即可。亮点是首层平面图的庭院设计比较有新意和味道。

设计：作为俄罗斯风情画廊，本设计的风格略显得有些不符。建筑方案有一些硬伤。第一，客房设计没有独立划分区域，整个客房区裸露在公共区域，毫无私密性。第二，画室都设计在了东侧，不符合规范要求，同时东

作者：高阳

侧也没有好的景观，而本设计主要的使用者是画家。第三，藏品库与展厅分离，藏品库对外开门的方向是古树庭院，这里开口不妥。而且在总平面图里没有设置货物的入口；停车位的位置欠缺考虑，停车的路径没有设计清楚。二层最西侧的办公室出口到达楼梯间的疏散距离没有满足规范。所以，虽然这套快题的整体感很强，但是方案却存在很多问题，这都是需要避免的。

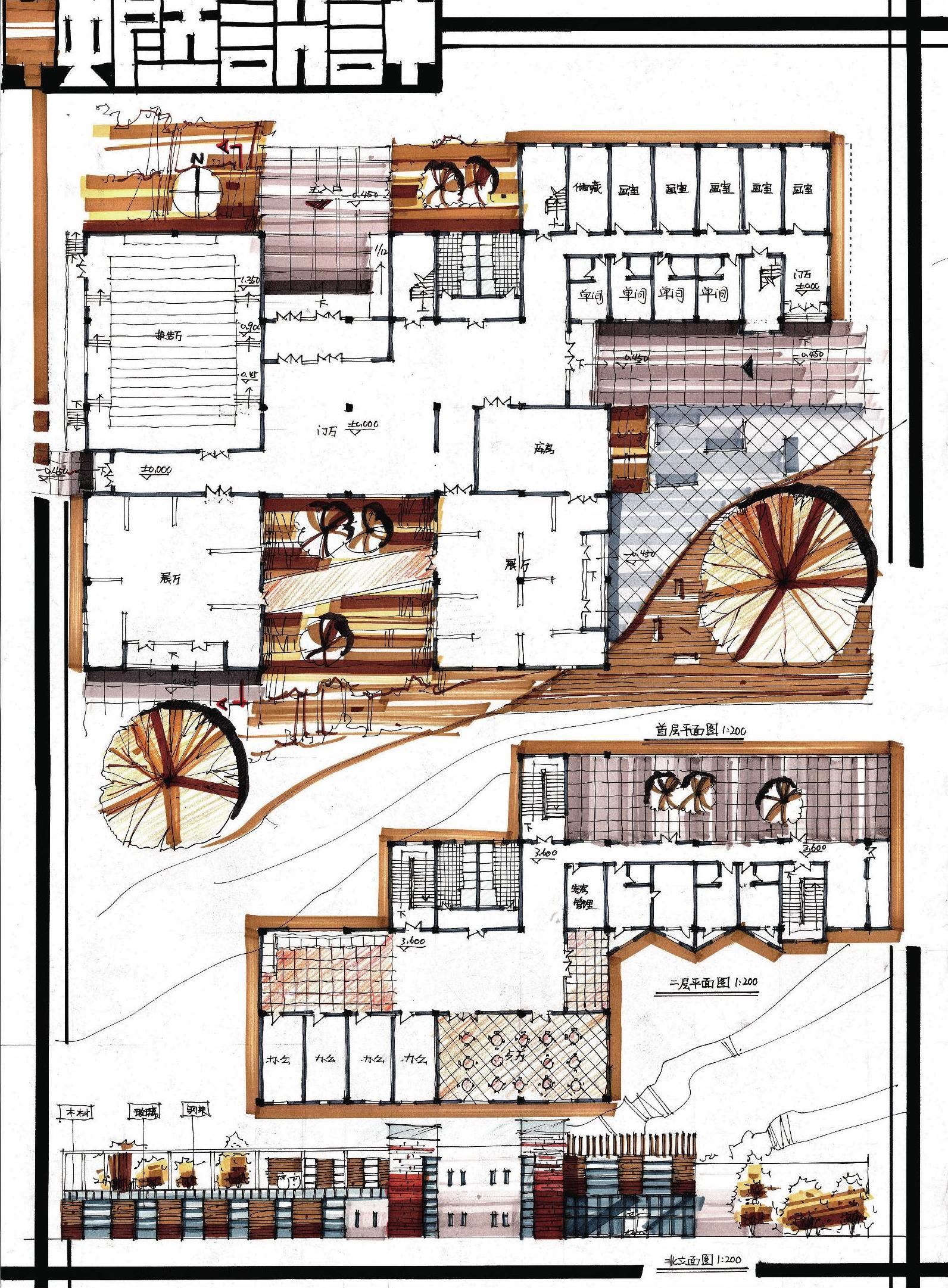

案例五

评析

表现：此套快题的颜色搭配非常好，虽然颜色比较多，但整体色系没有超过三种，采用了绿色色系、灰色色系、棕色色系，其中绿色色系和棕色色系都选择了灰度较高的颜色，这样整体感显得很强。建筑造型设计想体现俄式风格，尽管不是很明显，但体现了浓浓的乡村建筑风格，非常有亲近自然的感觉。另外基本功和线条都很扎实。

作者：潘晨雪

设计：建筑总平面图设计时没有考虑其他入口的开口位置，这是总平面图设计中的一个问题。平面设计的分区很明显，动静分区清晰，客房设计得很好，餐厅设计时没有考虑好厨房的位置。门厅稍有些小。本设计的办公入口不是很清晰，或多或少会和观众流线有交叉，其次画室选择放置在东侧，采光不符合规范。剖面图的设计有些过于敷衍，需要稍微注意一些。
