1.选择合适的位置进行剖切

很多同学为了方便，选择特别短小的地方进行剖切，或者是在不重要的地方进行剖切。快题设计要求掌握内部空间关系、外部形态、结构支撑体系以及墙体的节点处理，还包括采光、通风、隔热、排水等问题。如果只是敷衍地进行剖切，是非常不妥的。

剖切位置的选择有以下原则：选择能体现建筑内外部空间变化的部分，如中庭、内院、不同层数的地方。一幅图只有具有很大的信息量才能让阅图人觉得剖面图里很有料。图2-35为优秀的剖面图范例。

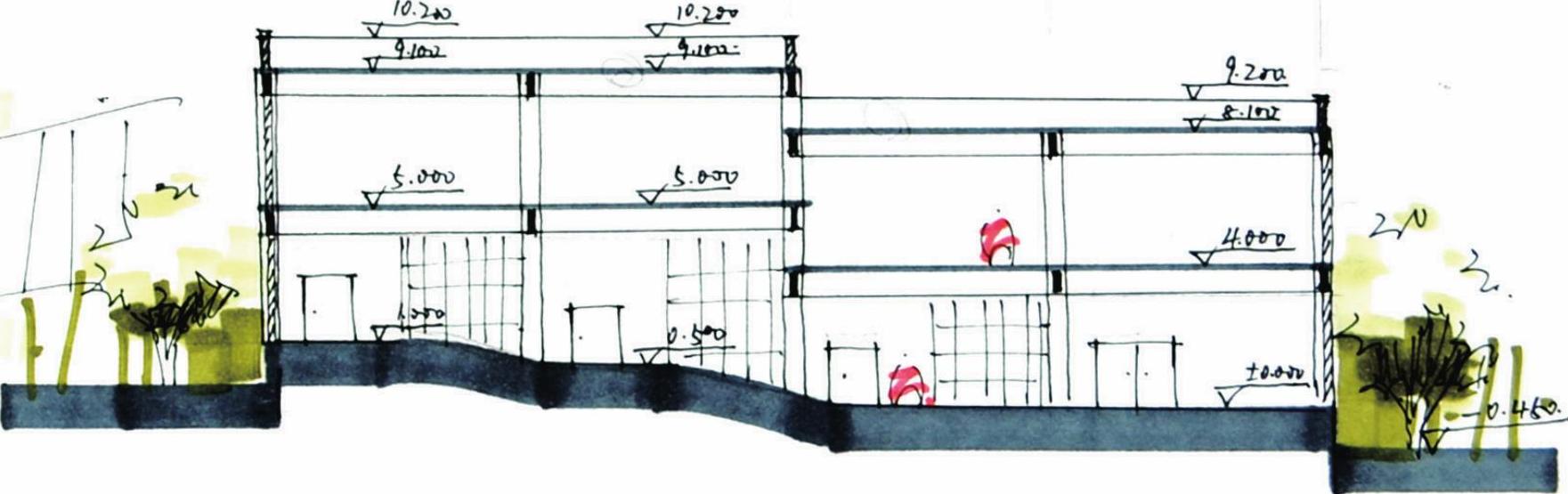

图2-35 剖面图优秀范例

2.表达出建筑的要求

剖面图要表达出建筑的层高和结构形式，如梁、板、柱、墙等反映了建筑的构造、结构和选型。同时有些大跨空间的屋顶形式也要表现，还包括女儿墙或者檐口的表达。同时也要反映立面设计和外墙出挑进出的合理性。

3.表达出特殊空间的要求(www.daowen.com)

有些特殊房间需要剖面图才能表现，比如大跨空间，有些报告厅、影视厅需要做起坡设计，要确定楼地面的形态，要反映顶棚设计的反射板的倾斜角度等，这些都是只有剖面图才能体现出来的，如图2-36所示。

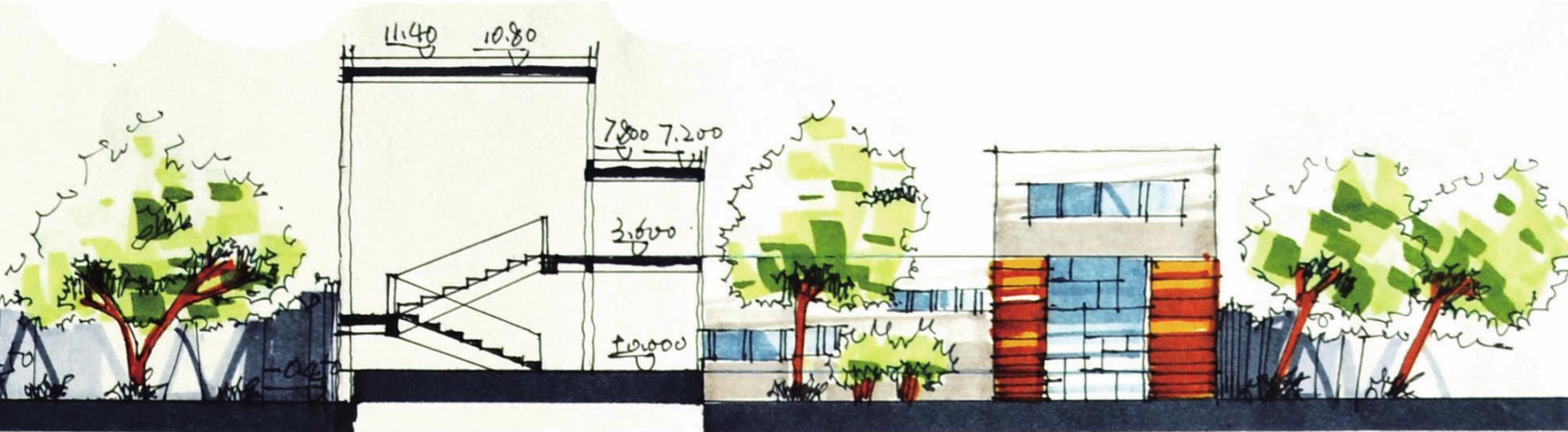

图2-36 剖面图表达特殊空间

4.正确反映出地形的利用

通过剖面设计可以反映出建筑师对坡地的利用，山地、坡地的建筑设计的原则是依山就势，顺着坡的方向来进行合理的设计。剖面图要表现出对地形的处理，同时要明确结构和构造的概念，如图2-37所示。

图2-37 剖面图反映地形利用
