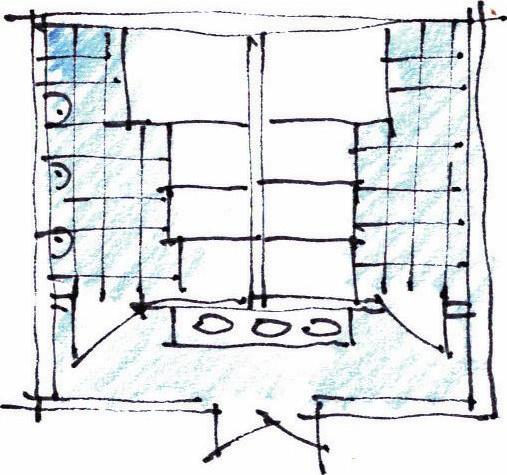

1.卫生间（图2-16）

卫生间是平面考查的一个重点项目，通常情况下卫生间设计占用一个柱网的大小，通常用蓝色的彩铅进行涂抹以表示清晰。

要注意卫生间蹲位的尺寸，普通卫生间蹲位的内开门尺寸为1500mm×900mm，外开门尺寸为1100 mm×900mm。

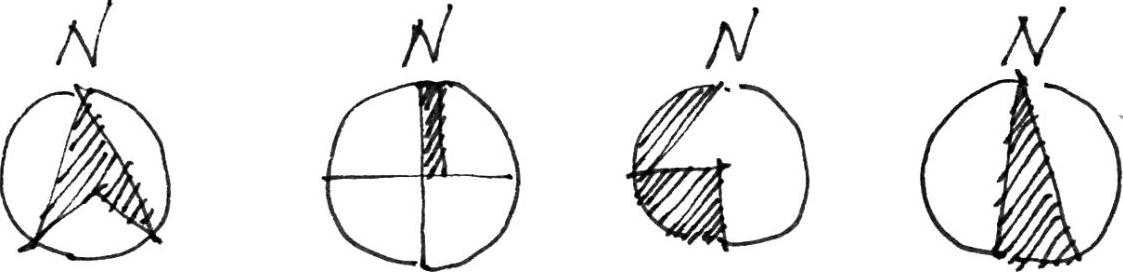

2.指北针（图2-17）

图2-16 卫生间

图2-17 指北针

总平面图有一个指北针，而一层平面也必须有单独的指北针，不可以和总平面图的指北针共用。如没改动方向，二层平面图及以上楼层平面图无需画指北针。

图2-18 入口标识

图2-19 标高

图2-20 硬质铺地

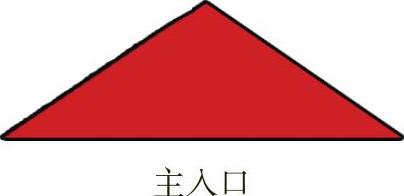

3.入口标识（图2-18）

入口标识是总平面图中较为重要的要素，通过标识可以间接清晰地看到建筑的消防疏散措施，以及是否符合规范要求。

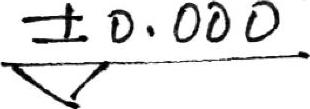

4.标高（图2-19）

标高是我们用以了解建筑物室内外高差最明确的途径。通常情况下，室内与室外之间的高差为450mm或者600mm左右，有时场地范围内存在的高差也需要通过标高来表示。

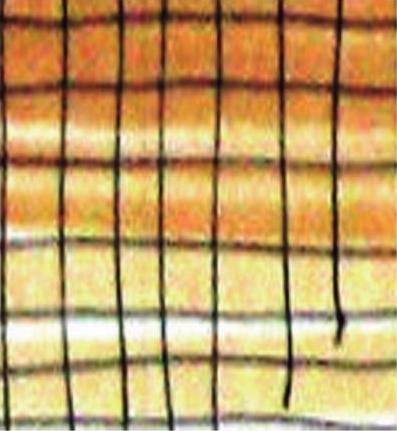

5.硬质铺地（图2-20）

通常情况下，一层平面图是将场地周围环境和建筑一起绘制的，所以周边环境是会连带表现出来的。

一层平面图周围的环境，通常由硬质铺地、绿地、水面、停车位、道路等元素组成。

6.剖断线（图2-21）(www.daowen.com)

剖面图的剖断线一般在一层平面图上表达，它的主要功能是标注剖断建筑的位置。长线表示剖切的位置，短线表示剖切所看的方向。

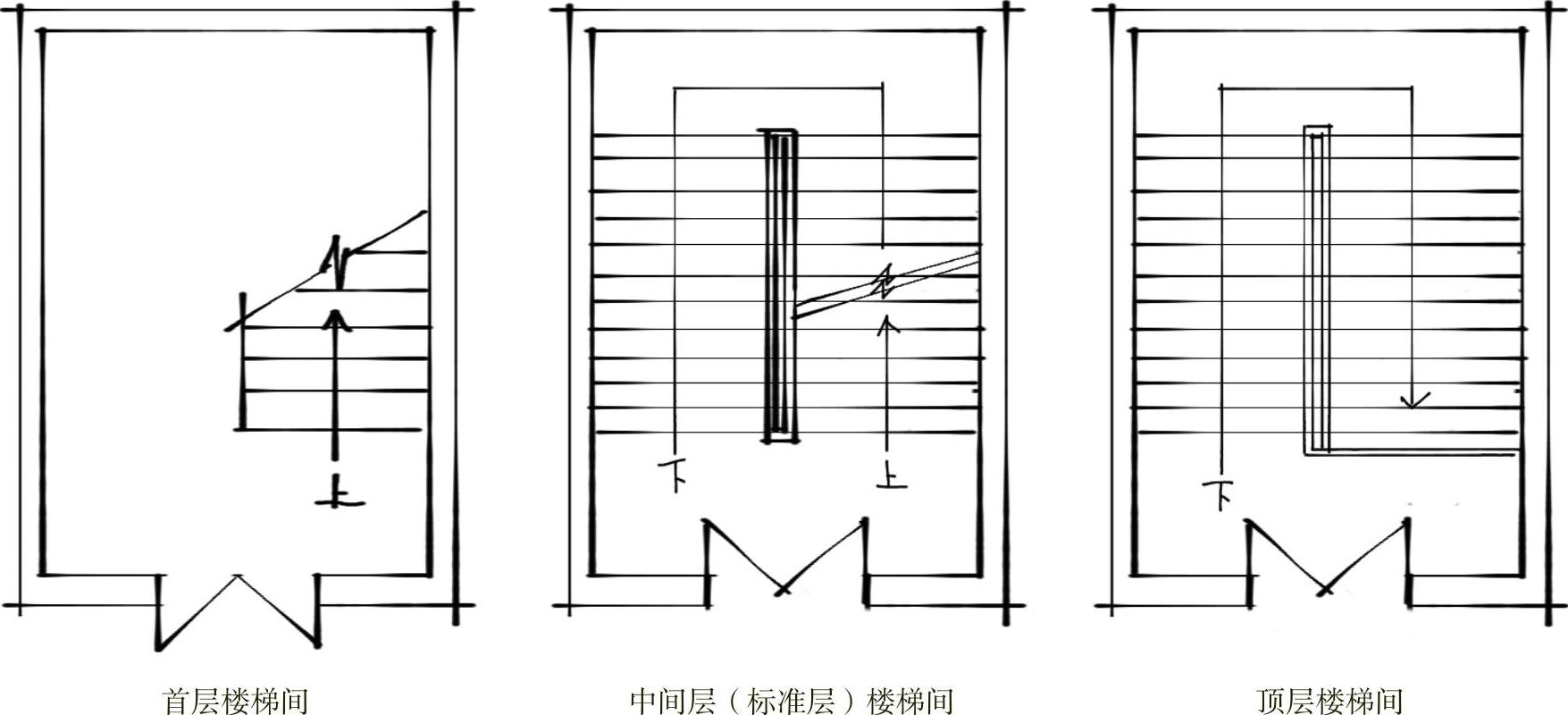

7.楼梯间（图2-22）

楼梯间是竖向交通空间中最重要的部分，很多初学者都不清楚如何绘制标准的楼梯间。下面简单地介绍一下如何绘制标准的楼梯间。

图2-21 剖断线

图2-22 楼梯间

需要强调的是，首层楼梯间是需要朝外（疏散方向）开门的，而其他楼层都是朝着疏散通道相反方向来开门的。

首层楼梯间剖切符号一定要注意，至于为什么剖切到这一侧，根据环境行为学，我们上楼时多以右手拎重物为主，所以左手用以扶扶手以达到平衡。

强调：上下方向一定要标注清晰。

如果建筑物是两层以上的，以上三图满足其楼梯间的要求。

如果建筑物是两层的，只需画出首层楼梯间和顶层楼梯间。

8.无障碍设计

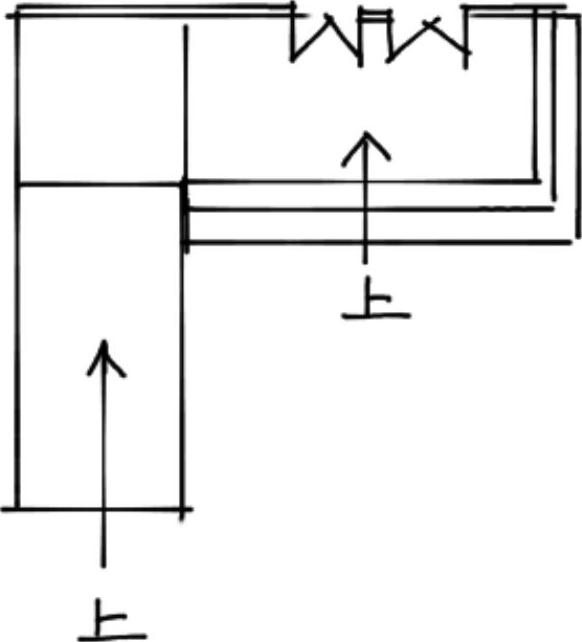

无障碍设计在建筑快速设计中表现在两个方面。其一是入口处的坡道（图2-23）。

注意一定要标注好上下的方向。一般在条件允许的情况下，我们在任何出入口都应该设置无障碍通道，但是为了提高绘图效率，我们只在主入口处强调无障碍设计即可。坡道的坡度需要计算，无障碍设计坡度应在1/20～1/10，我们通常取1/12，“1”指高度，如三步台阶高度，“12”指长度，也就是12mm×3 mm×150mm。

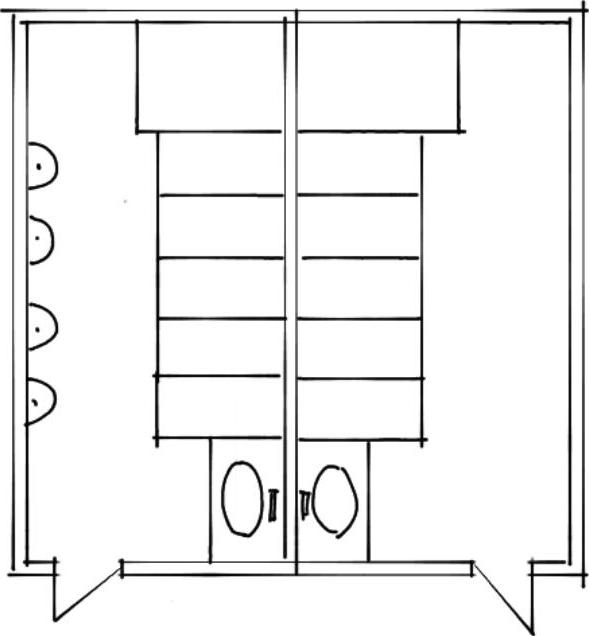

除了入口处以外，我们还会在卫生间内体现无障碍设计（图2-24）。

卫生间要预留出一个大分隔空间，以表示该分隔空间是为残障人士专门使用的，如果时间允许的话我们可以在小便池处设置无障碍便池。

图2-23 入口处无障碍设计

图2-24 卫生间无障碍设计
