1.指北针(图2-1)


2-1 指北针

这是最容易忽略的要素,很简单,但也很容易被遗忘,不仅仅在快速设计中被遗忘,即便是在一级注册建筑师职业资格考试中也经常被人遗忘。

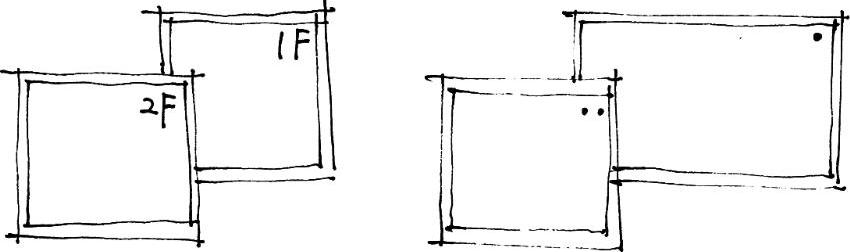

2.层高标注(图2-2)


2-2 层高标注

层高标注是为了让阅图人在总平面二维图中了解建筑的高度,可以用数字或点来代表层数。

3.主次入口标识(图2-3)

只有通过这种明显的标注,才能了解建筑物主入口和次入口的位置,这样阅图人就会知道所设计的建筑是否符合规范。

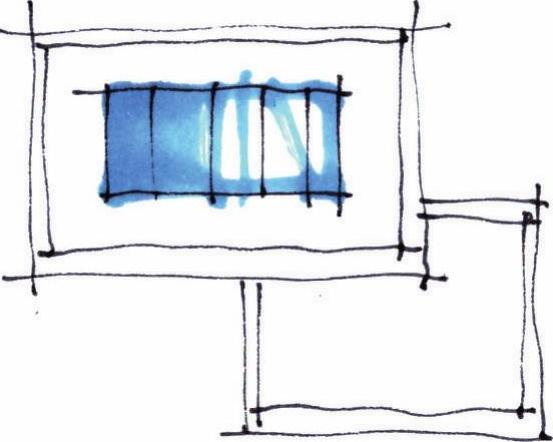

4.建筑、用地红线(图2-4)


2-3 入口标识


2-4 建筑、用地红线

建筑红线内的范围可以设计房屋,设计的建筑边界不能超过红线,但是景观和构筑物可以超越建筑红线,但必须在用地红线内。用地红线代表设计的范围,在建筑红线之外。阅图人会重点检查所设计的建筑有没有超过红线。一般情况下用点画线表示红线。(www.daowen.com)

5.停车位(图2-5)


2-5 停车位

平面图一定要反映停车位的数量,这是最重要的一点,随着交通问题越来越严重,建筑设计对停车的要求成为首要关注的问题。小型停车位尺寸为3000mm×6000mm,大型停车位尺寸为5000mm×10000mm。

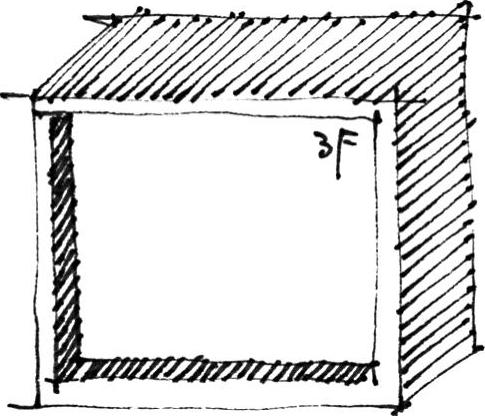

6.阴影(图2-6)

总平面图需要表现建筑的阴影,阅图人需要通过阴影来厘清建筑的高低关系,只有通过阴影关系才能表现出建筑的体量。


2-6 阴影

7.天窗(图2-7)

屋顶是建筑的第五立面,因此我们不能仅仅把尾顶画成成片的白屋顶,对屋顶要有设计,这样所设计的建筑才会有设计的味道。


2-7 天窗

8.消防车道

通常情况下,道路要环绕建筑外围一圈;如果场地复杂,建筑物较长,会在建筑物中间开洞口,留有能让消防车通过的足够尺寸的道路。

总平面图表现必须表达的硬指标包括建筑红线、建筑主次入口、建筑(层高标注、女儿墙、出入口台阶)、停车位、硬质铺地、绿地图例(指北针、图名、比例、上下指针、标高)。
