建筑分析图在图纸表达中非常重要，分析图可以表达建筑师的设计意图，这里的分析图没有固定的模式，但是一些基本的分析可以看出建筑学学生的基本功。一般的分析图如下：

1.功能分析

如图1-41所示，主要用于表达建筑的功能分区，常规作法是以填不同色块表示。该图主要是为了表现建筑的主要功能分区，让阅图者快速把握建筑的整体功能。

2.流线分析

如图1-42所示，主要用于表达人流关系，如公共建筑内办公人员与外来人员的两种不同流线关系；群体建筑会加上人流、车流这些关系，车流可分为内部车流和外部车流等。

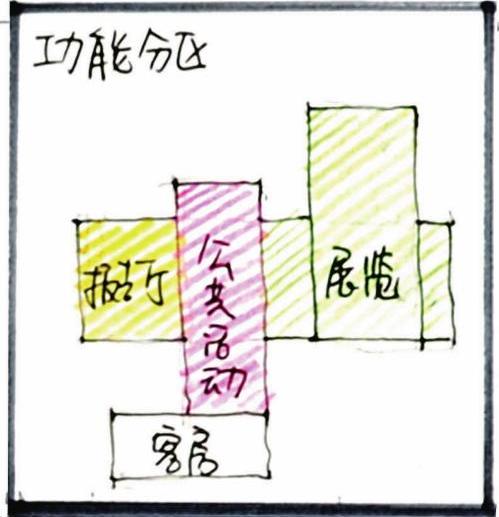

图1-41 功能分区图

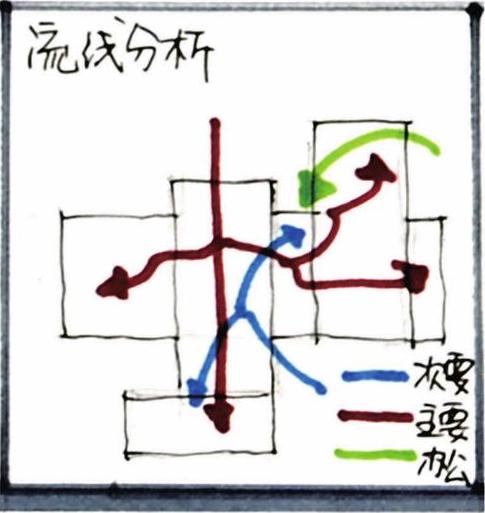

图1-42 流线分区图

3.日照分析

该分析图主要分析建筑大寒日采光时间，用于分析建筑南北间距是否合理，可以利用日照间距系数来求证。该分析图适用于计算机作图，快题设计中较少出现。

4.景观节点分析

景观节点分析图（图1-43）主要是分析基地周围环境对所设计的建筑的影响，同时分析基地内本身的景观元素对建筑的影响。(www.daowen.com)

5.体块分析

体块分析图（图1-44）主要是分析建筑之间的体量关系，例如分析体块是如何进行结合的，或穿插咬接，或减法，或堆砌等。

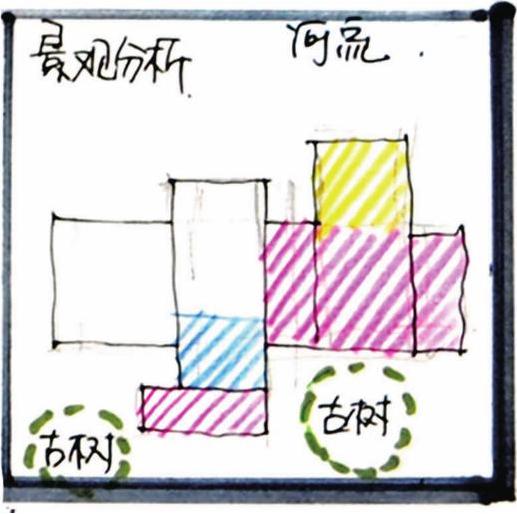

图1-43 景观节点分析图

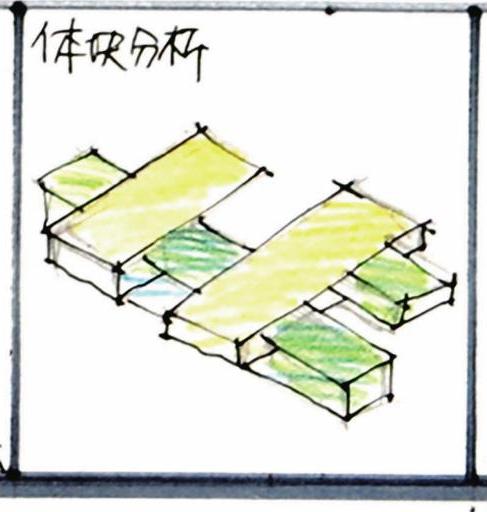

图1-44 体块分析图

6.区位分析

分析基地位于整个城市或者所在区域的位置，可以分析基地在城市中的重要性和区域性等。

7.节能与技术分析

节能与技术分析图（图1-45）反映的是近年来比较热门的一些技术应用，这可以反映出学生的务实性和实践性，节能与技术分析图使建筑设计不仅是艺术的表达，而且更具有科学性，因此这种分析图能给快题设计加分。

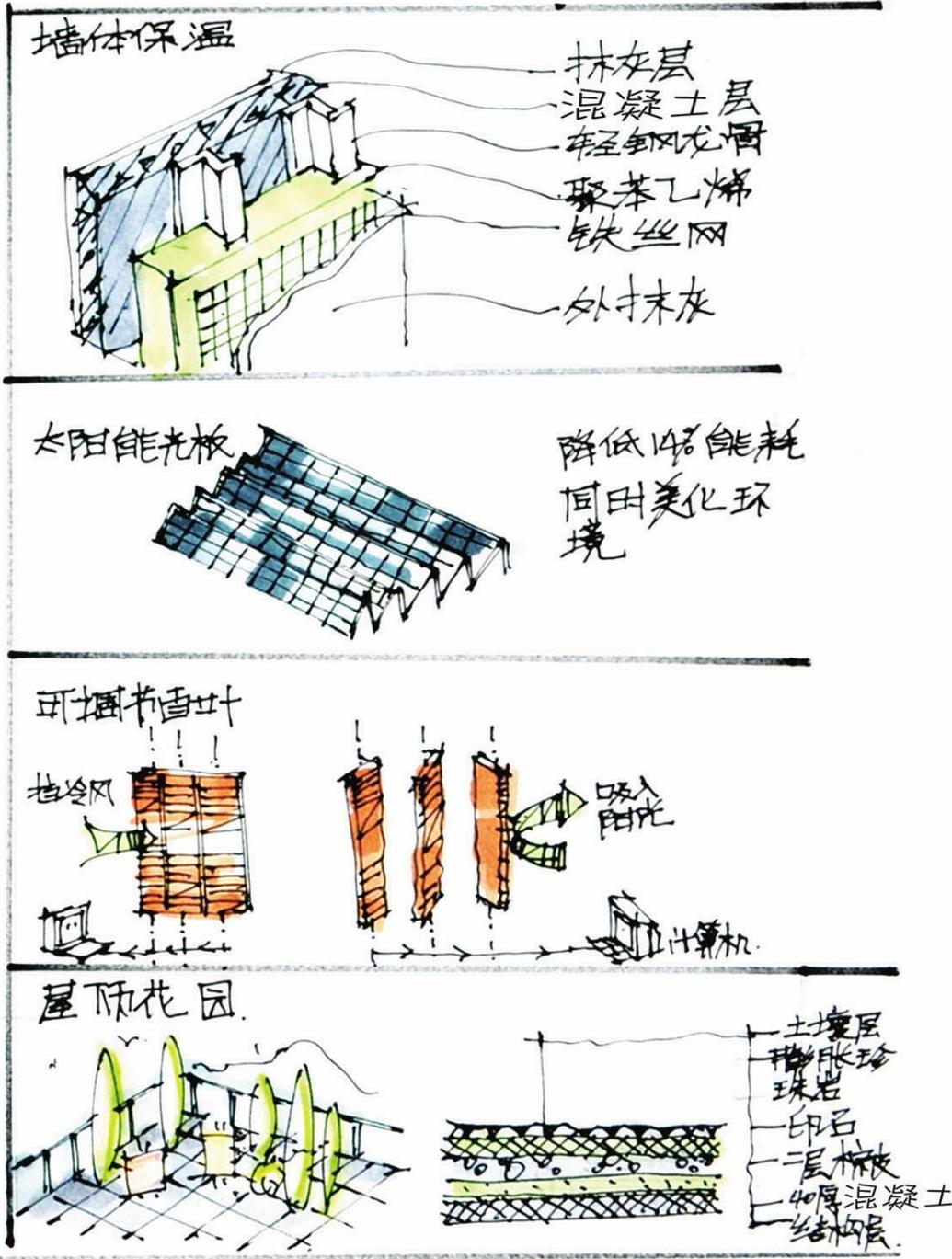

图1-45 节能与技术分析图（作者：周清华）
