剖面图（图1-39）又称剖切图，是通过对有关的图形按照一定剖切方向所展示的内部构造图例，设计人员通过剖面图的形式能形象地表达出设计思想和意图，使阅图者能够直观地了解工程的概况或局部的详细做法以及材料的使用。剖面图一般用于工程的施工图和机械零部件的设计，用来补充和完善设计文件，是工程施工图和机械零部件设计中的详细设计，用于指导工程施工作业和机械加工。剖面图除用于工程设计和机械零部件的设计以外，也用于生物研究、气象分析等，最为常见也最容易理解的就是常见材料的横切断面图。

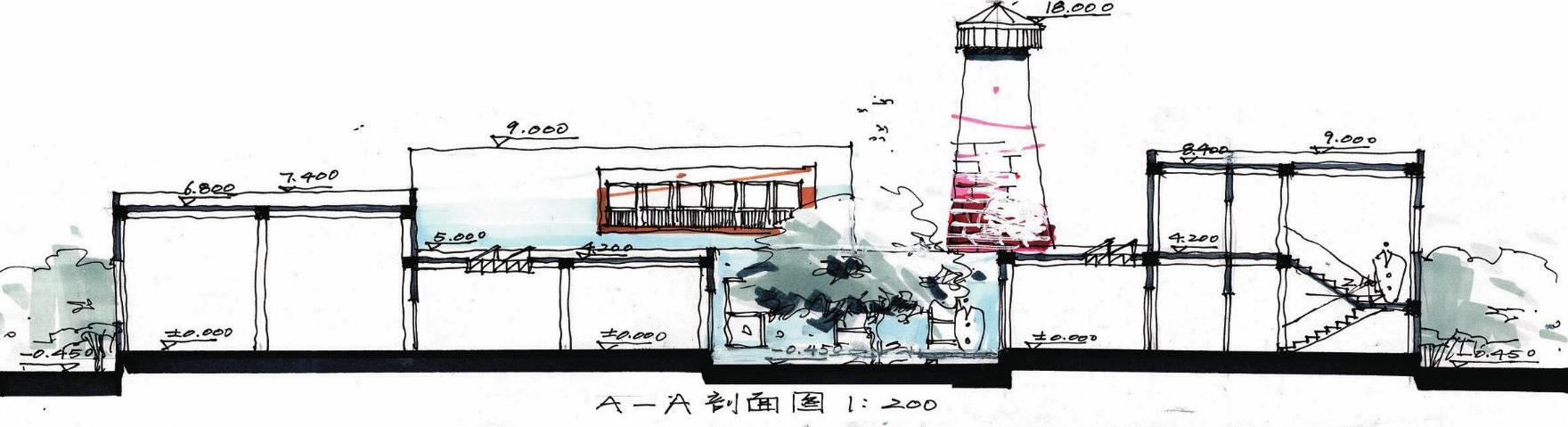

图1-39 剖面图（作者：陈云凤）

剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所作的正投影图。

剖面图用于反映建筑的结构、构造、空间关系，我们可以通过剖面图来观察建筑的内部，因此这是一个重要的技术节点，后文中会重点介绍需要表现的技术节点。

1.建筑类常用剖面图的分类如下：

（1）全剖面图。用一个剖切平面将形体垂直方向（水平方向剖切是平面图）完整地剖切开，得到的剖面图，称全剖面图。这种剖面图是考试中最常见的。它可以表达一个完整的建筑内部结构。

（2）半剖面图。如果形体是对称的，画图时常把形体投影图的一半画成剖面图，另一半画成外形图，这样组合而成的投影图称半剖面图。这种制图方法可以减少投影图的数量。

画半剖面图时应注意：

首先，半剖面图和半外形图应以对称符号为界，对称面或对称线画成细单点长画线。

其次，形体左右对称时，右侧画半剖面图，左侧画半外形图；形体前后对称时，前侧画半剖面图，后侧画半外形图。

最后，半剖面图与全剖面图的剖切符号、图名表达方式一致。(www.daowen.com)

（3）展开剖面图。用两个相交的剖切平面将形体剖切开，所得到的剖面图，经旋转展开，平行于某个基本投影后再进行正投影所作的图称为展开剖面图。建筑术语也称转折剖面图。

（4）剖切透视图。越来越多的学校重视剖切透视图（图1-40），剖切透视的本质是：剖面图与一点透视的结合：在绘制完剖面图后定视平线和灭点，随后求一点透视。在国外建筑学教育体系中，剖切透视图的重要性甚至要比立面图和透视图的表现更重要，因为它可以直观地表现建筑的内部情况、结构情况以及空间表达，这是一个综合能力的体现。后面会详细介绍如何表达剖切透视图。很多学校将作剖切透视图的能力视为一个学生综合表达能力的展现，例如东南大学建筑学研究生入学考试会要求学生画剖切透视图。

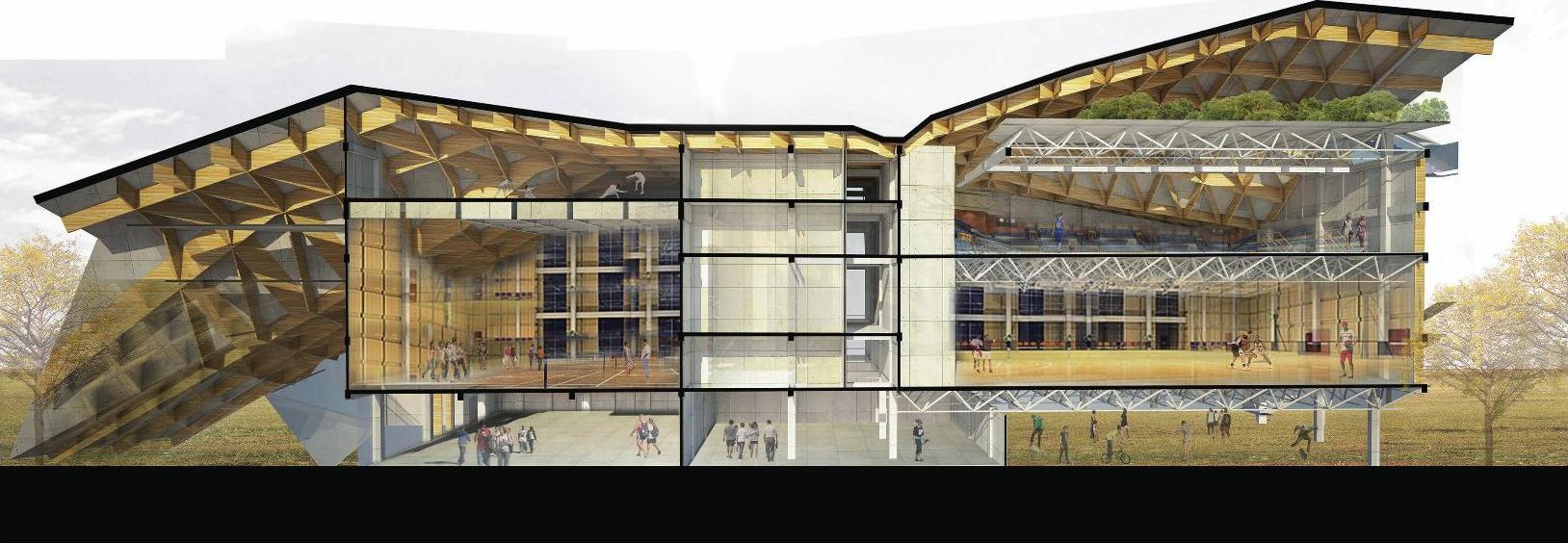

图1-40 剖切透视图（作者：李佳楠）

2.剖面图如何表现

剖面图与其他图相比，在整个快题设计中的工作量是最小的，所以表现无需太过麻烦，主要的注意事项有如下几点：

首先，钢笔墨线要清楚地表达建筑的结构、构造以及空间之间的关系。这里的关系后面会重点介绍。

其次，剖面图中的墙体、窗户、门和楼板层表现和平面图里的表现一样，这里需要表现出墙体的厚度，有些地方可以不表现门窗，但是要预留出原有的洞口。

再次，需要用马克笔来表现被剖切的部分，要涂实墙、楼层、地层等。

最后，要绘制出剖面周围的配景。具体的采分点会在后文详细说明。
