立体透视表现图又称效果图。效果图通常指通过图片等媒介来表达作品所需要以及预期达到的效果，这里的效果图是指通过建筑手绘来模拟真实环境的高仿真虚拟图片，在建筑、工业等细分行业来看，效果图的主要功能是将平面的图纸三维化、仿真化，通过高仿真的制作，来检查设计方案的细微瑕疵或进行项目方案修改的推敲。在快题设计里可以用效果图来表达建筑的空间体量，也可以向阅卷者展示设计意图。效果图有多种多样的表达方式，如人视图、鸟瞰图、轴测图等。

1.人视图

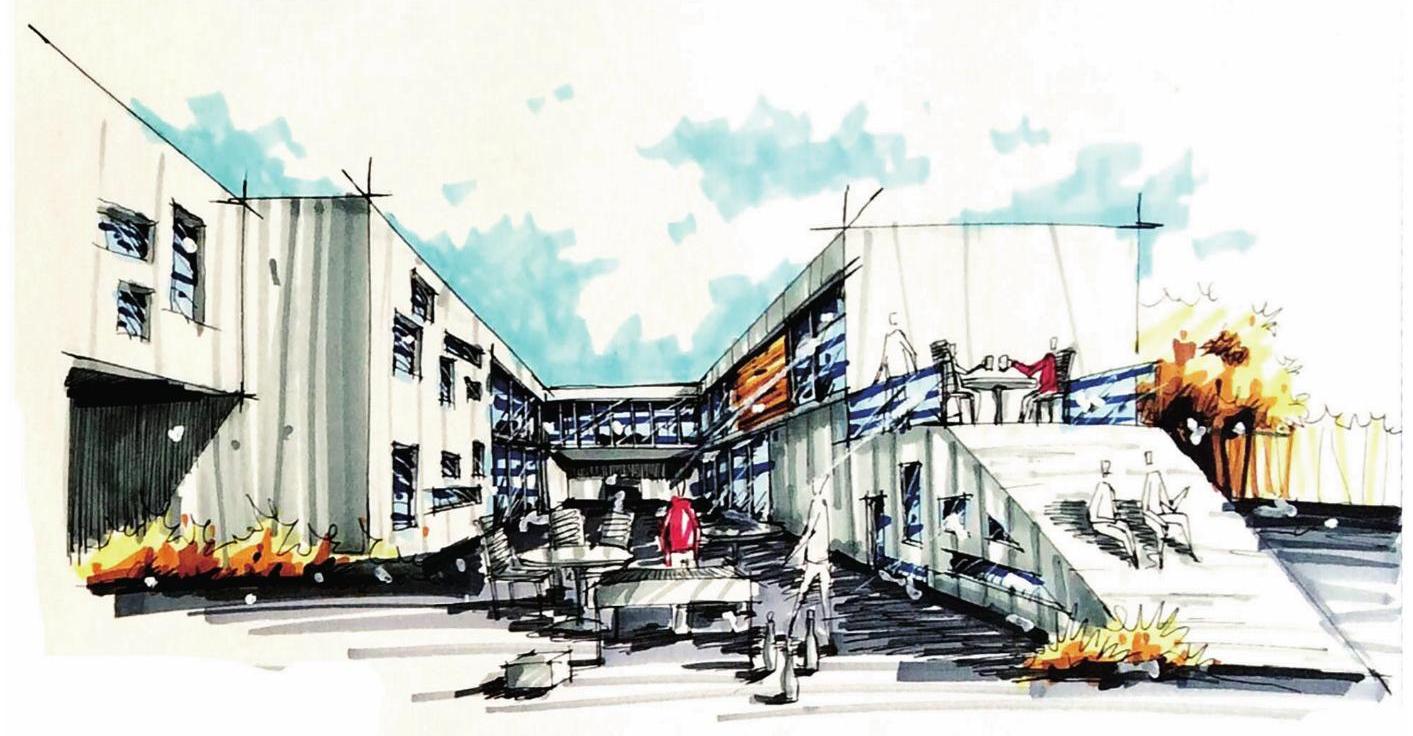

其实就是从人正常观察事物的角度绘制的效果图（图1-35），这在建筑设计图中经常可以看见，与鸟瞰图相对应。

图1-35 人视图（作者：王锦涛）

人视图是考试中最常用的表现方式，有一点透视表现、两点透视表现等。除此之外，还有狗视图。

2.狗视图

狗视图（图1-36）顾名思义是从狗的观察角度出发，视觉高度几乎紧贴地面，所以画图时要确定好视平线与地平线的位置，视平线与地平线无限接近，定好灭点；当为两点透视时，确保灭点在同一视平线上。

图1-36 狗视图（作者：张明）

3.鸟瞰图(www.daowen.com)

鸟瞰图（图1-37）是根据透视原理，用高视点透视法从高处某一点俯视地面起伏绘制成的立体图。简单地说，就是在空中俯视某一地区所看到的图像。

它就像从高处以鸟的视角来观察建筑和环境，比平面图更有真实感。鸟瞰图可运用各种立体表示手段，表达地理景观等内容，可根据需要选择最理想的俯视角度和适宜的比例绘制。鸟瞰图比人视图和狗视图更能表现出建筑和环境的整体关系，同时也能反映出建筑的体量关系，是表现的最佳方式，但因为内容较多且庞杂，需要大量的绘图时间。后文会详细讲如何求解鸟瞰图。

图1-37 鸟瞰图（作者：杜蒙）

4.轴测图

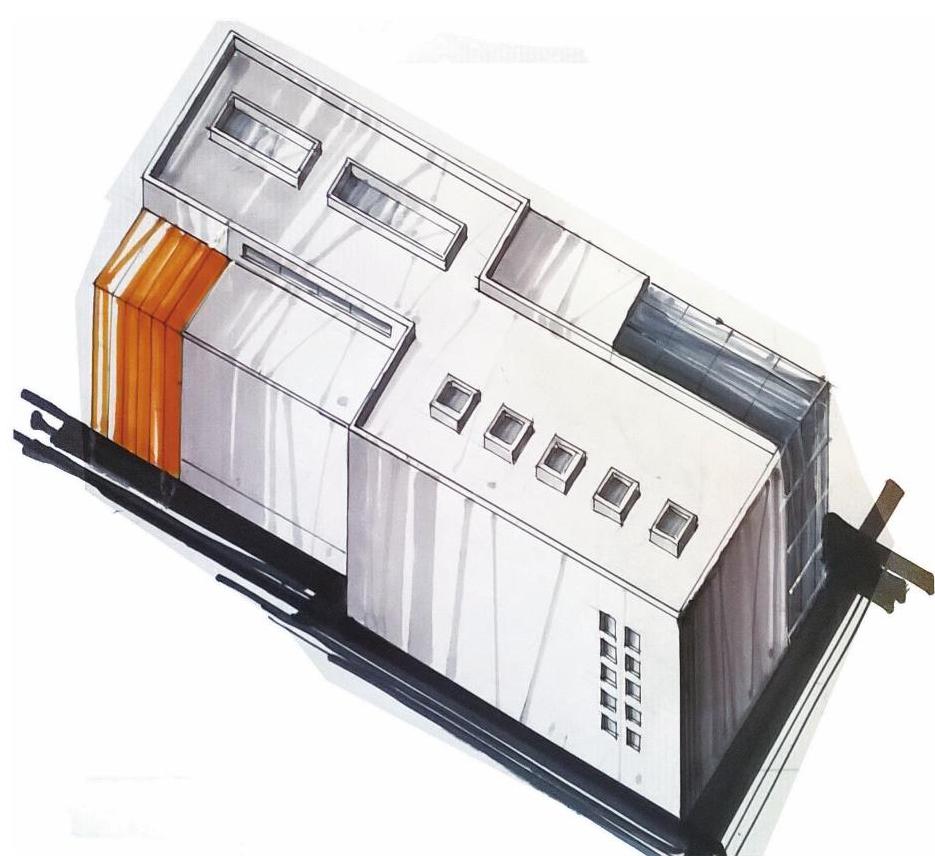

轴测图（图1-38）是一种单面投影图，在一个投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真，富有立体感。但轴测图一般不能反映出物体各表面的实形，因而度量性差，同时作图较复杂。因此，在工程上常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况。在设计中，用轴测图帮助构思、想象物体的形状，以弥补正投影图的不足。这是一种通过尺规来求解的作图形式，除了少数学校必须要考轴测图，我们还是建议选择其他的表达方式。

图1-38 轴测图（作者：赵庆超）

轴测投影属于单面平行投影，它能同时反映立体的正面、侧面和水平面的形状，因而立体感较强，在工程设计和工业生产中常用作辅助图样。这种图的特性具有如下特点：①相互平行的两直线，其投影仍保持平行；②空间平行于某坐标轴的线段，其投影长度等于该坐标轴的轴向伸缩系数与线段长度的乘积。正等轴测和斜二轴测是两种常见的形式。
