定义：建筑平面图简称平面图（图1-34），是建筑施工中比较重要的基本图。平面图是建筑物各层的水平剖切图，假想通过一栋房屋的门窗洞口水平剖开（移走房屋的上半部分），将切面以下的部分向下投影，所得的水平剖面图，就称平面图。

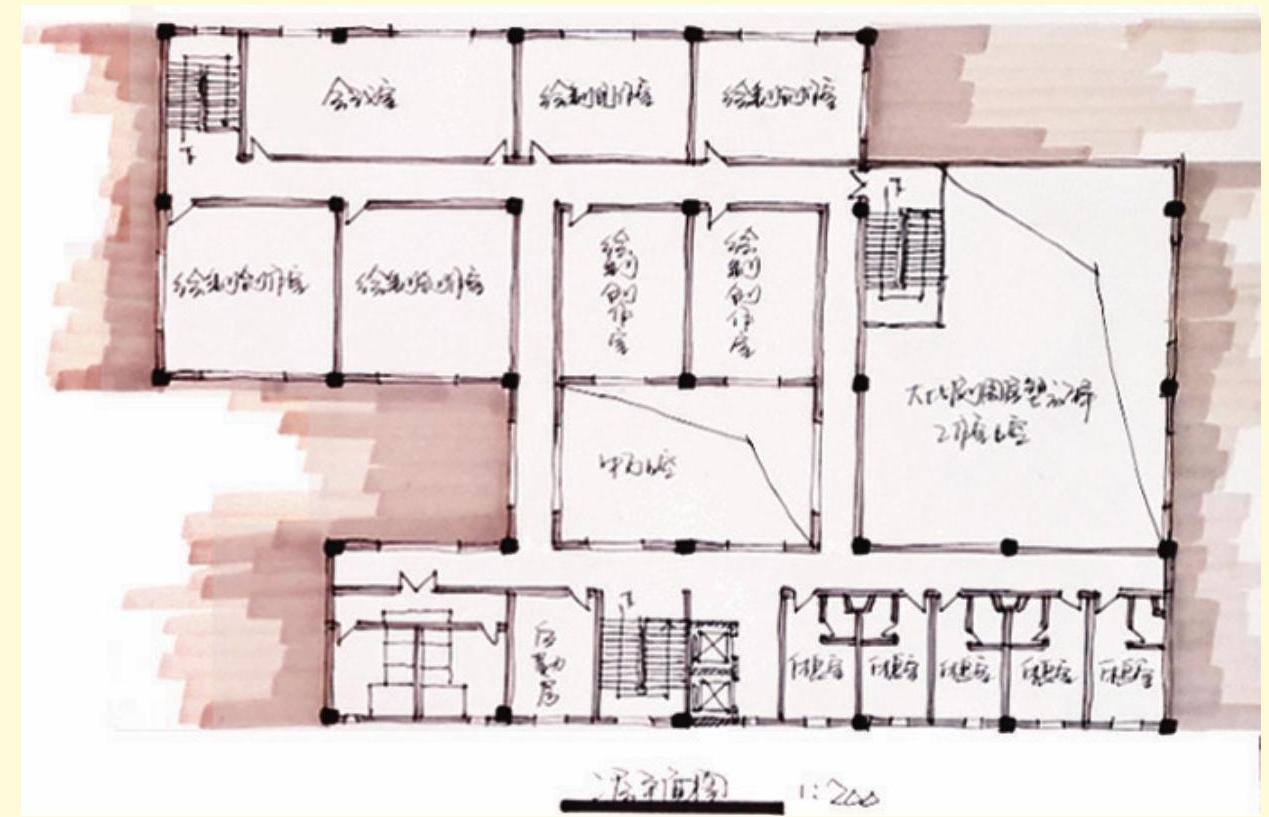

图1-34 建筑平面图（1）

建筑平面图既表示建筑物在水平方向各部分之间的组合关系，又反映各建筑空间与围合它们的垂直构件之间的相关关系。

1.建筑单体平面设计的注意事项

下文所说的注意事项不是建筑平面整体的注意事项，仅是单体平面（上图中复杂的平面图都是由一个个单体房间构成）的相关问题。后文会对整体建筑平面有更全面的解释。

在建筑快题方案设计中不需要把每个个体空间设计得非常完善，只需要注意以下一些问题即可：

1）在方案设计中，除特殊要求以外，尽量不要出现暗房间，尤其是不要出现暗卫生间。房间除了自然采光以外，还需要自然通风，这是两个最基本的要求。

2）除特殊限制外，个体房间（空间）尽量设计成规整的几何形体，尽量不要出现不规则的形状，如L形、U形等怪异的平面空间。这种空间的使用和配置是非常不合理的，尤其是与主要空间附近衔接的空间被不合理地安排，会导致主要空间的使用和平面的布局被严重破坏。

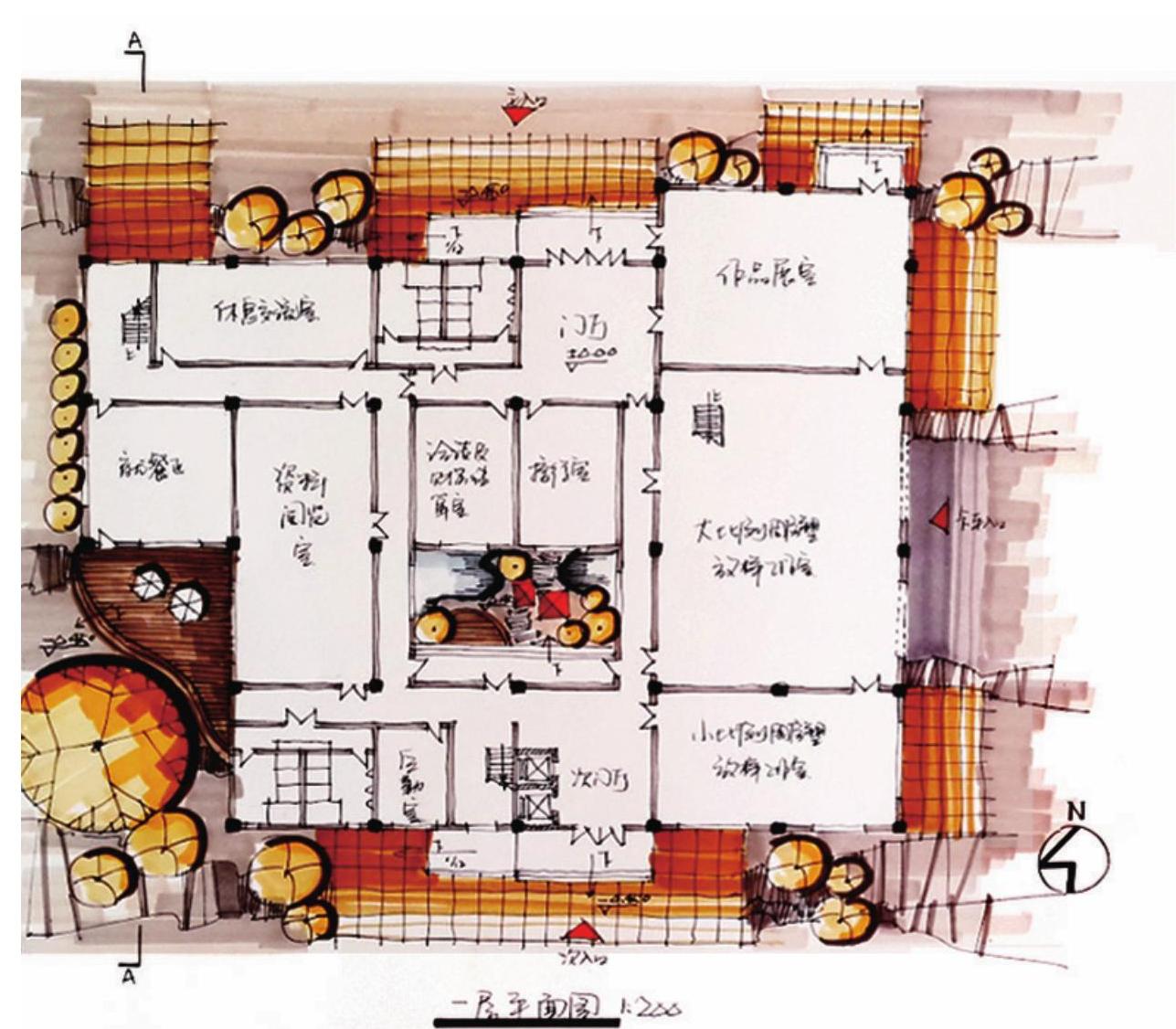

图1-34 建筑平面图（2）

3）大空间（大跨度开敞空间）需独立设置个体房间，同时要求房间内不允许设置柱子干扰使用功能（如多功能厅、体育场馆等）。

4）房间的长宽比要大于2∶1，尽量配合走廊空间来设计，但不能因为功能特殊而破坏了整体平面比例。

5）不允许西晒的房间有教室、病房、阅览室等，这些房间一定不能朝西。其他房间加遮阳设施可以放置在西侧。(www.daowen.com)

2.建筑平面表现的基本方法

（1）表现选择：

1）有些学校要求禁止使用尺规作图，有些允许使用尺规。由于建筑快题设计平面图规模较大，平面线条较长，如全部用徒手绘制，容易发生错误，局部较长的线条可选择绘图工具用以配合或采用断点的方法来画。前者的缺点是图面效果较为呆板，后者的缺点是画面线条并不是很流畅，但两者各有缺点，可自行选择。

2）规模较小的建筑平面，可直接选用徒手线条来表现，这种规模较容易控制线条，其次是徒手绘图要快于尺规作图，同时这也是考查学生基本功的一种形式。

3）环境色彩的表现。不同地区有着不同的色彩表现。如北方地区，植被多为耐寒植物，颜色偏灰色。而有些南方地区属于热带，绿色植被和其他树种较多，因此颜色较为艳丽。我们需要根据不同的地区选择不同的颜色搭配。表现可以选用马克笔、彩铅或纯钢笔线条等。

（2）绘图的常规程序。

每个人都有自己的绘图习惯，下文介绍的是一种常规的绘图习惯。

1）绘制好平面的所有铅笔线稿。

2）用针管笔绘制平面图的门窗。

3）用马克笔点柱、画墙。

4）用针管笔描柱、描墙；绘制周围环境。

5）用马克笔对周围环境上色。

6）用彩铅、高光笔铺助修改。
