参加建筑快题设计考试需要作非常全面的准备，俗话说磨刀不误砍柴工，要精心准备手中的工具，就如同战士手中的枪，剑客手中的剑一样，要熟悉每一个工具的性能和特点。下面详细介绍考试中常用的工具。

1.铅笔和自动铅笔

任何设计都不是一气呵成的，需要反复地推敲和修改，需要舒畅的书写，因此铅笔成为绘制建筑底稿的基本工具，具有非常重要的作用。常见的铅笔有传统木质铅笔和自动铅笔两种形式。考试型的同学建议选用木质较轻的铅笔（图1-6），例如4H、6H等，绘制底稿可不用擦去（这是一个考试技巧）；平时课选用2B铅笔。而自动铅笔（图1-7）的优点是不用手削，节约时间，缺点是笔尖较细，绘制不出深浅变化，较为生硬，以上可以根据个人喜好来选择。

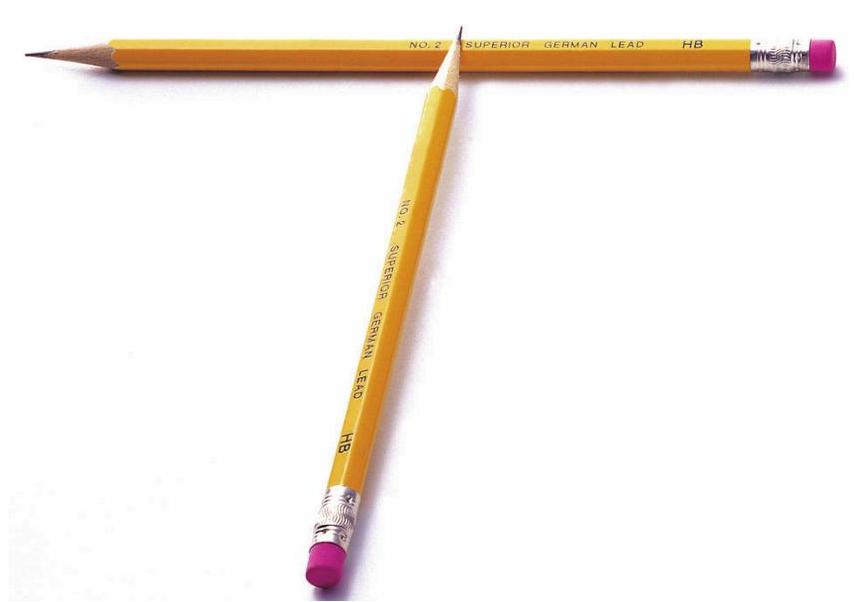

图1-6 铅笔

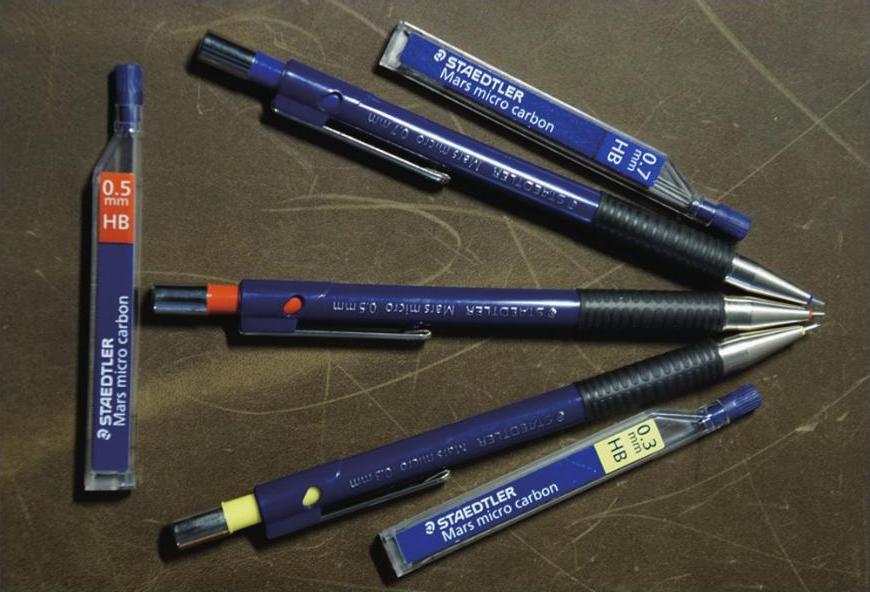

图1-7 自动铅笔

2.会议笔

会议笔是建筑手绘中常用的工具之一，由于粗细型号多样，画出的线条稳重挺拔，被建筑专业的从业者广泛使用。这种笔也是平时练习中最常用的工具（图1-8）。

会议笔价格低廉，深受学生们的喜爱，因为笔头偏软，绘制出来的图柔和有质感；但耗损较快，又是一次性用笔，因此需要定期更换。建议考试的同学可以一直使用，不要临时换笔导致产生生疏感。

注意：由于会议笔挥发较快，绘制完图后需要及时盖好笔盖，时需要注意不要甩笔，以免墨水飞溅污染纸面。

图1-8 会议笔

3.针管笔

针管笔（图1-9）是建筑师最常用的绘图工具，市面上的针管笔品种繁多，各有所长，比如英雄、红环、樱花、三菱、晨光牌等。这些品牌的笔尖硬度都有不同，材质也有所不同，有的材质较好甚至用镀金的笔尖，笔尖也有针状、柱状等不同类型。直径规格为0.1～1.0mm。不同的型号有着不同的作用，比如直径0.1mm的笔，笔尖极细，适合绘制较为细腻的细节，例如窗框、门框等。0.7mm以上的适合勾勒建筑的边缘，用于强化建筑的形态等。

针对考试来说，选择2～3种笔即可，建议使用一次性针管笔，以免更换墨水造成色泽误差。

4.钢笔

钢笔（图1-10）的优点是下水顺畅，在纸面上绘制时不会出现断线的情况，笔触自然，相对针管笔来说具有非常硬朗的线条。是建筑、美术等专业人士非常喜欢的绘图工具，钢笔较为传统，因此品牌较多，初学者可以选用凌美、红环、英雄等传统品牌，选用时要注意选择美工钢笔或绘图钢笔，而非传统的写字钢笔。这种工具并不适用于建筑快题考试，由于墨水不能较快地变干定型，所以很容易因手误碰造成图面毁坏。

5.高光笔

随着近几年对建筑手绘的要求越来越高，高光笔（图1-11）的应用也越来越多，这种类似涂改液的硬尖笔，通常应用在处理建筑细节的位置，比如明暗关系、地面反光等位置。国内外品牌众多，应用时尽量配合尺规进行作业，可选用三菱等品牌的笔。注意：选择适当的粗细，粗头的高光笔覆盖性并不高，因此可以选择细笔尖的高光笔，有利于覆盖，流畅度要适中。

图1-9 针管笔

图1-10 钢笔

图1-11 高光笔

6.马克笔

马克笔又称麦克笔（图1-12），无论在建筑设计、工业设计，还是其他设计领域中，马克笔都是一种用途广泛的作画工具。它的优点在于使用方便，快速干燥，作画速度快，适用于各种设计类型的效果图表现，是设计必备的工具。它的线条非常流畅，颜色多样，鲜艳明快，使用方便。马克笔的笔触非常明显，多次涂抹时颜色会进行叠加，因此用笔需要干脆利落，尤其是弧线和曲面的笔触要求更高。马克笔品牌较多，颜色各有特点，TOUCH、法卡勒、霹雳马、STA等品牌为较常用的品牌。

市面上的马克笔按不同性质分为三种类型：酒精性马克笔、水性马克笔、油性马克笔。它们各有各的优点。建筑学及相关专业常用水性马克笔和油性马克笔两种。注意：无论哪种马克笔，挥发性都很大，绘图结束后要盖紧笔盖。同时马克笔挥发的气体对人体会产生或多或少的伤害，尽量在通风良好的室内进行绘制。

马克笔的常见笔尖有4种：圆头形、方尖形、细头形、平口形（图1-13）。

图1-12 马克笔

图1-13 马克笔的常见笔尖

注意：水性马克笔和油性马克笔有非常明显的区别（图1-14），初学者建议使用油性马克笔。

（1）水性马克笔。色彩鲜艳，笔触界限清晰可见，与水溶性彩铅结合使用能达到淡彩的表现效果。缺点是重叠的笔触会造成画面的杂乱。

（2）油性马克笔。色彩柔和，笔触叠加时可以相融，整体效果柔和自然。缺点是画图速度过慢时会导致笔痕出现印记。

图1-14 马克笔的笔触

7.橡皮

橡皮（图1-15）主要应用于修改草稿，在彩铅绘制错误时、钢笔墨线修改时也可以用橡皮来进行擦涂。

选择橡皮尽量选择绘图橡皮，不要选择普通的硬质地的橡皮，这样不会因为质地不好而破坏图纸，摩擦度适中即可。

8.彩铅

彩铅分水溶性和非水溶性两种，建筑专业常用水溶性彩铅（图1-16），这种彩铅在没有蘸水之前与非水溶性彩铅没有区别，在蘸水之后会发生溶合，呈现出水彩一般的效果，颜色非常漂亮，整个画面非常清新淡雅。

图1-15 橡皮

9.单面刀片

刀片（图1-17）是用来修改图面错误的必要工具，单面刀片的使用要格外小心，传统的使用方法是将刀身平放于错误的位置，水平刮蹭，单面刀片特别适用于硫酸纸作图的建筑快题设计。

注意：一，不要用刀片的角部进行刮图，因为角部过于锋利，很容易将纸面划破；二，要注意单面刀片的安全使用，以防刮伤手，血染图面。

图1-16 彩铅(www.daowen.com)

图1-17 刀片

10.涂改液

涂改液又称修正液（图1-18），它的主要用途是为了修正图面错误。涂改液易于涂抹且凝固较快，是改图的好工具。但它也有缺点：首先，涂改液涂抹修改的位置，马克笔的颜色无法覆盖，所以在作建筑快题设计时要慎重使用；其次，涂改液因为涂抹厚度不易控制，容易出现高低不平的凸起，因此要控制涂改液的涂抹量；最后，如果大面积使用涂改液会有被判定为作弊的嫌疑，因此不要大量涂抹涂改液做特别的记号。

注意：涂改液遇空气后会很快凝固，因此使用后要及时盖紧盖子，还要定期清理端部。

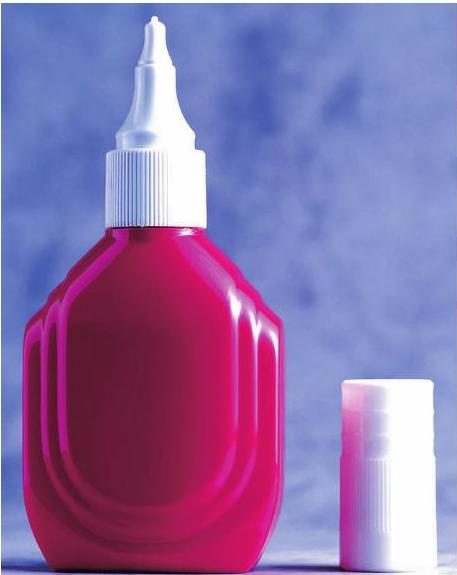

图1-18 涂改液

11.建筑快题设计的各种纸张

（1）绘图纸。也称工程制图纸，渗透性较大，对于精细的手绘图较为合适，应用比较广泛，纸的颜色也很多，常用偏黄和纯白色的纸（图1-19）。

（2）硫酸纸。透明度高，但马克笔上色易出现水斑，可用刀片修改（图1-20）。

（3）复印纸。平时最常用的练习纸张，价格低廉，非常适合学生使用，结合绘图纸和硫酸纸的特点，但不能多次叠加（图1-21）。

（4）拷贝纸。透明度高，易上色，纸张易褶皱，草图阶段常用（图1-22）。

（5）网格纸。又称坐标纸，原来用于工程测量，后来在建筑快题设计中主要用来进行面积换算和比例换算（图1-23）。

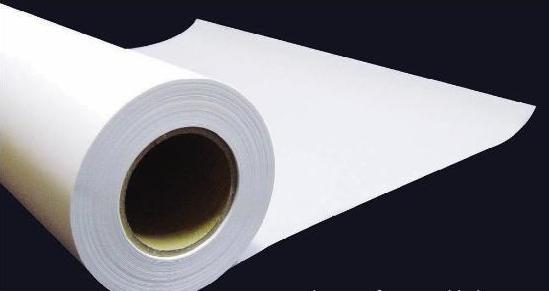

图1-19 绘图纸

图1-20 硫酸纸

图1-21 复印纸

图1-22 拷贝纸

图1-23 网格纸

12.其他工具

（1）纸胶带和透明胶。纸胶带有着非常多的用途，首先是通过纸胶带固定纸张，这种胶带即使是绘制完图后撕下也不会破坏原图。同时在绘图的过程中如果马克笔笔触守边的时候可以贴上纸胶带用于守边（后面章节会详细介绍）。需要注意的是，在固定纸张时可以先把胶带粘在手上降低其黏度来保护图纸。同样也可以选用透明胶带作为替代（图1-24）。

（2）平行尺。一种滚动平行尺，其特征是在绘图尺上安装有可使绘图尺平行移动的滚动装置，滚动装置可以是滚轮、滚珠或滚动杠。其利用滚动装置使尺面与绘图尺纸面做滚动摩擦，避免了尺面与纸面的滑动摩擦，保持了图面整洁。同时，滚动装置可使尺子做平行移动，因而能方便、快捷地作出平行线。平行尺制造成本低，可广泛用于各种绘图领域（图1-25）。

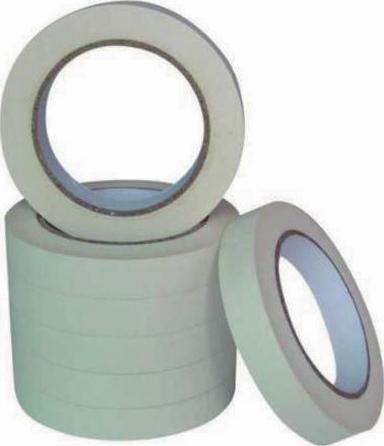

图1-24 纸胶带和透明胶

图1-25 平行尺

（3）云尺。云尺是绘制变曲率弧线（也称云规线）的基本工具，它没有刻度。主要用于机械工程制图和土木工程制图等学科。云尺又称云规，是一种专业的制图文具，这种文具对工程制图人员来说极为熟悉。通常用于绘制工程图中的相贯线（是曲线的相贯线）等。利用云尺可以绘制不同形状的云规线。建筑手绘中特别长的曲线都可以通过云尺画出来（图1-26）。

（4）比例尺。比例尺又称三棱尺（图1-27），是测量、换算图纸比例尺度的主要工具。其测量长度与换算比例多样，使用时应根据情况进行选择。在建筑快题设计中它有重要的作用，主要作用是比例转换，在绘制主要平面图时一般选用1∶200～1∶100的比例，随后生成总平面图、立面图以及剖面图，都要求不同的比例，因此会用到三棱尺作为直接转换比例的最佳工具。

注意：一定要确认比例尺上的比例，确保不要用错比例，常用比例为1∶200、1∶300、1∶500等。

（5）丁字尺。丁字尺，又称T形尺（图1-28），为一端有横档的“丁”字形直尺，由互相垂直的尺头和尺身构成，一般采用透明有机玻璃制作，常在工程设计中绘制图样时配合绘图板使用。丁字尺为画水平线和配合三角板作图的工具，一般可直接用于画平行线或用作三角板的支撑物来画与直尺成各种角度的直线。丁字尺多用木料或塑料制成，一般有600mm、900mm、1200mm三种规格。

（6）绘图画板。素描、绘画时常用来垫画纸的平板（图1-29），常放在画架上，也可放在膝盖上。在画架上固定画板，可用夹子，也可用胶带，画板大小随使用者要求而定，多为木制，手感轻盈、光滑，一般木质的居多，中空的较轻。可以用钉子或胶带将纸固定在板上作画。常用的尺寸为A1、A2、A3等。

（7）图钉。生活用品，用于固定纸张、悬挂物品等，多见于美术中。可用其将纸固定在图板上（图1-30）。

图1-26 云尺

图1-27 比例尺

图1-28 丁字尺

图1-29 绘图画板

（8）纸筒。一种可放各种形式的筒状纸的纸筒。由背板、挡杆、罩筒组成，活动背板与固定背板之间有滑动槽，两者不相接的一侧固定有弹簧，活动背板的外侧有挡杆，罩筒安装于固定背板上，与活动背板相接的一侧敞开，罩筒上有出纸口。具有使用方便，结构简单，安装成本低，不易损坏等优点（图1-31）。

图1-30 图钉

图1-31 纸筒
