理论教育 服装填充料的分类及应用

服装填充料的分类及应用

时间:2023-08-31 理论教育 版权反馈
【摘要】:根据形态,服装填充料可分为絮类填料和材类填料两种。其广泛用于婴幼、儿童服装及中低档服装。但由于资源限制,价格昂贵,所以羽绒仅适用作高档服装和时装的絮类填料等。混合材料是将不同的材料混合在一起填充到服装里,主要目的是为了充分发挥各种材料的特性并降低成本。由于天然毛皮的皮板密实挡风,而绒毛中又存有大量的空气而保暖,因此,普通的中低档毛皮仍是高档御寒服装的絮类填料。

服装填充料的分类及应用

根据形态,服装填充料可分为絮类填料和材类填料两种。絮类填料是指未经纺织加工的天然纤维或化学纤维,如棉絮、丝绵、羊毛、羽绒、驼绒等。它们没有固定的形状,处于松散状态,填充后要用手绗或绗缝机加工固定。材类填类(泡沫塑料、太空棉等)与絮类填料的不同之处在于,材类填料具有松软、均匀、固定的片状形态,可与面料同时裁剪,同时缝制,工艺简单。其最大的优点是可整件放入洗衣机内洗涤,因此深受人们的欢迎。

1.絮类填料

(1)棉絮填料(Cotton Filling)。棉絮舒适、保暖性好,特别是新棉花和热晒后的蓬松棉花因充满空气而十分保暖。但棉花弹性差,受压后弹性和保暖性降低,水洗后难干、易变形。其广泛用于婴幼、儿童服装及中低档服装。

(2)丝绵(Floss Silk Wadding)。丝绵(图3-20)是用蚕茧的茧层及蛹衬等加工而成的薄片绵张,有手工和机制两类,前者是袋形,后者是方形,都是高档的御寒填料。丝绵具有质感轻软、光滑,保暖性、弹性、透湿透气性好等优点。

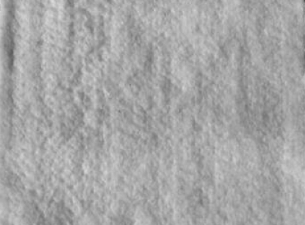

图3-20 丝绵

(3)动物绒(Animal Wool)。羊毛和驼绒(图3-21)是高档的保暖填充料,其保暖性、弹性、透湿透气性都很好,但易毡结和虫蛀,可混以部分化纤以增加其耐用性和保管性。动物绒可以絮状使用,也可生产成片状的材类填料。

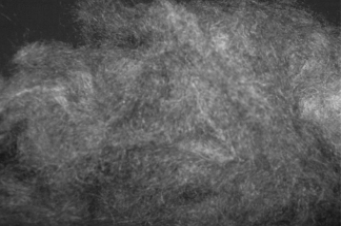

图3-21 驼绒

(4)化纤填料(Chemical Fiber Filling)。化纤填料有洗涤方便,耐用性、保管性好,品种丰富,价格较低等优点,但大部分有透湿透气性差等缺点。化纤填料中保暖性能较好且应用较广的有“腈纶棉”“中空棉”和“珍珠棉”。腈纶有人造羊毛之称,质轻而保暖,所以被广泛用作絮类填料。中空纤维则由于其多孔结构,使得纤维本身具有很好的保暖性能,因而也被广泛地用作絮类填料。珍珠棉(图3-22)则是将三维卷曲中空纤维通过特殊成球技术加工成球形状棉,棉球内部空心,有较大的透气空间,保暖性和透气性更强。

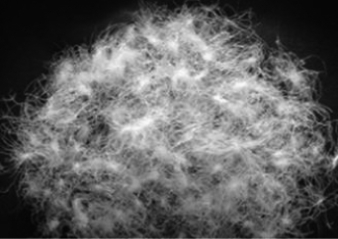

图3-22 珍珠棉

(5)羽绒(Down)。羽绒(图3-23)的原材料主要是鸭绒,也有鹅、鸡、雁等毛绒。羽绒质轻,导热系数小,蓬松性好,保暖性好。但由于资源限制,价格昂贵,所以羽绒仅适用作高档服装和时装的絮类填料等。用羽绒作絮类填料时,应注意羽绒的卫生消毒、外围包覆材料的紧密度以及防止羽绒下坠而影响服装造型等。

图3-23 羽绒

(6)混合材料(Blended Material)。混合材料是将不同的材料混合在一起填充到服装里,主要目的是为了充分发挥各种材料的特性并降低成本。典型的混合材料是采用70%的驼绒和30%的腈纶混合以及50%的羽绒和50%细特涤纶混合的絮类填料。合成纤维的加入如同在天然毛绒中增加了“骨架”,可使絮类填料更加蓬松,还可防止羽绒下坠,进一步提高保暖性,同时改善了絮类填料的耐用性和保管性,并降低了成本。

2.材类填料

(1)喷胶棉(Spray-Bonded Nonwoven Fabric)。喷胶棉(图3-24)又称喷浆絮棉,是非织造布的一种,是将黏合剂喷洒在蓬松的纤维层的两面,由于在喷淋时有一定的压力,以及下部真空吸液时的吸力,所以纤维层的内部也能渗入黏合剂。喷洒黏合剂后的纤维层再经过烘燥、固化,使纤维间的交接点被粘接,而未被彼此粘接的纤维仍有相当大的自由度。同时,在三维网状结构中,仍保留有许多容有空气的空隙。因此,纤维层具有多孔性、高蓬松性的保暖作用。(www.daowen.com)

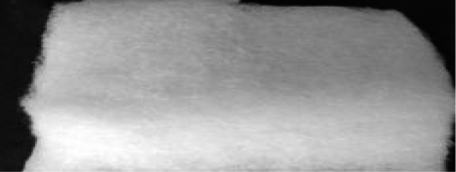

图3-24 喷胶棉

(2)针刺棉(Punched Cotton)。针刺棉(图3-25)是通过机械作用,即针刺机的刺针穿刺作用,将蓬松纤维网加固而成,也是非织造布的一种,具有重量轻、保暖性高、无污染、防霉性好、可洗涤等优点。由于通过针刺加固,因此针刺棉不及喷胶棉蓬松。

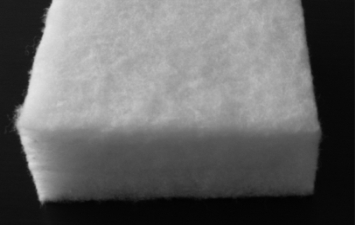

图3-25 针刺棉

针刺棉的种类有化纤针刺棉,大多是用涤纶、丙纶做成;也可生产纯棉针刺棉,即将棉纤维用针刺成絮片。另外,还有远红外、负离子、阻燃纤维、羊绒、羊毛、驼毛、麻纤维、竹纤维玉米纤维大豆纤维等纤维做成的针刺棉。每种纤维制成的针刺棉都会具有该类纤维的优良特点。

(3)热熔棉(Thermo-Fusion Cotton)。热熔棉(图3-26)就是在蓬松的纤维网中混入一定比例的低熔点纤维,然后在一定温度下对纤维网进行烘燥,使低熔点纤维熔融,将纤维网中的纤维黏合在一起,形成一定的形态。如果再将热熔棉进行表面压光处理则被称作仿丝绵。由于在纤维网中黏合点无论是在表面还是纤维网内部都分布均匀,所以采用热熔方法生产的热熔棉或仿丝绵手感柔软、蓬松度好、机械强度好、耐洗涤,各项性能都得到了较大改善,使之成为喷胶棉的替代产品。

图3-26 热熔棉

羽绒棉也是热熔棉的一种,其特点是,纤维网中主体纤维内混入一定比例的经过硅油处理的中空高卷曲涤纶,使产品较普通的热熔棉滑爽、蓬松,手感类似羽绒。

(4)太空棉。太空棉是一种复合的材类填料,由非织造布、聚乙烯塑料薄膜、铝钛合金反射层和表层(保护层)四部分组成的金属膜表层与涤纶弹力绒絮片组成的基层经针刺法复合在一起而形成。它利用人体热辐射和反射原理达到保温作用,具有良好的隔热性能。其具有“轻、薄、软、挺、美、牢”等许多优点,直接加工无需再整理及绗线,并可直接洗涤,是冬季抗寒的理想产品,也是抗热、防辐射不可多得的产品。

(5)天然毛皮(Natural Fur)。由于天然毛皮的皮板密实挡风,而绒毛中又存有大量的空气而保暖,因此,普通的中低档毛皮仍是高档御寒服装的絮类填料。

(6)泡沫塑料(Foam Plastics)。常见的泡沫塑料是聚氨酯。泡沫塑料有许多储存空气的微孔,蓬松、轻而保暖。用泡沫塑料作絮类填料的服装挺括而富有弹性,裁剪加工也简便,价格便宜。但由于不透气,穿着舒适性和卫生性差,且易老化发脆,通常只用于一般的救生衣等。

3.特殊填料(Special Material)

为使服装达到某种特殊功能而采用的特殊填料。如使用消耗性散热材料作为填充材料,或在服装的夹层中使用循环水或饱和碳化氢,以达到服装的防辐射目的;又如采用甲壳质膜层(合成树脂与甲壳质的复合体)作为服装的夹层,以适应迅速吸收人体汗液的目的;将药剂置入贴身服装中,可以用于治病或起保健作用等。

4.服装填料的规格

絮类填料形态蓬松,无一定的规格。材类填料有一定的形态,其主要规格有重量、宽度与厚度三个方面。材类填料的规格可由填料的使用对象而定,可以应用在服装中,也可应用于家用纺织品。其中喷胶棉的规格为重量40~500g/m2、宽度0.5~3.2m、厚度0.5~5cm。针刺棉的规格为重量60~1000g/m2、宽度0.5~2.5m、厚度0.1~1cm。

免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
