织物密度是指织物中经向或纬向单位长度内的纱线根数，单位为根/10cm。丝织物因密度较大，常用根/cm 为单位。织物密度有经密和纬密之分，分别记为PT和PW。经密又称经纱密度，是织物中沿纬向单位长度内的经纱根数。纬密又称纬纱密度，是织物中沿经向单位长度内的纬纱根数。大多数织物中，经纬密采用经密大于或等于纬密的配置。不同织物的经纬密，变化范围很大，棉、毛织物的经纬密一般在100～600 根/10cm。

经纬密只能用来比较相同直径纱线织物的紧密程度，当直径不同时，没有可比性。而织物紧度同时考虑了纱线直径与织物密度，可用于比较不同直径织成的织物的紧密程度。

织物紧度又称覆盖系数。指织物中纱线所覆盖的面积占织物面积的百分率。经（纬）纱所覆盖的面积占织物面积的百分率称为经（纬）纱紧度ET（EW），经纬纱所覆盖面积占织物面积的百分率称为总紧度E。ET或EW＜100%，表示织物中纱线之间存在空隙；ET或EW=100%，表示织物中纱线之间不存在空隙，织物平面正好被纱线完全覆盖；ET或EW＞100%，表示织物中纱线之间已存在挤压、重叠等现象，仍只能表示相当于E=100%。

1．任务内容

利用织物密度测试仪或拆纱法检测机织物密度，并了解织物经向、纬向紧度及总紧度概念。重点掌握密度镜法织物密度的测试，对缎纹等高密度织物，利用组织循环测试织物密度。按规定要求测试织物，记录原始数据，完成项目报告。

2．操作仪器和工具

照布镜（图2-27）、织物密度镜（图2-28）、织物密度尺（图2-29）。

图2-27　照布镜

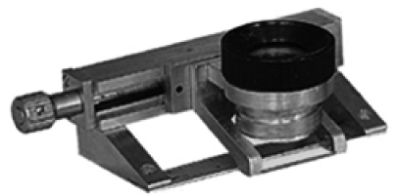

图2-28　织物密度镜

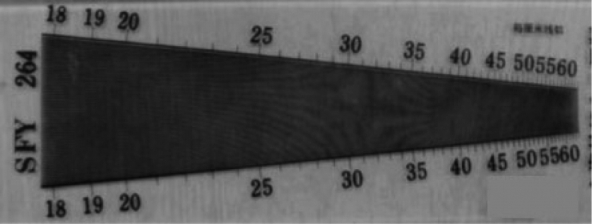

图2-29　织物密度尺

3．操作要点

织物密度的测试方法有密度镜法、分析镜法、拆纱法等。根据织物的特征选择测试方法。

（1）织物密度镜法。该法也称直接测数法，是使用移动式织物密度镜测定织物经向或纬向一定长度内的纱线根数，折算至10cm 长度内的纱线根数。该法适用于所有机织物。(www.daowen.com)

检验密度时，把织物密度镜放在布匹的中间部位（距布的头尾不少于5m）进行。纬密必须在每匹经向5个不同位置检验，经密必须在每匹的全幅上同一纬向5个不同的位置检验，每一处的最小测定距离按表2-13中的规定进行。

表2-13　密度测试时的最小测定距离

试验时将织物密度镜平放在织物上，刻度线沿经纱或纬纱方向。然后转动螺杆、将刻度线与刻度尺上的零点对准，用手缓缓转动螺杆，记下刻度线所通过的纱线根数，直至刻度线与刻度尺的50mm 处相对齐，即可得出织物在50mm 中的纱线根数。织物密度镜的使用方法如图2-30所示。

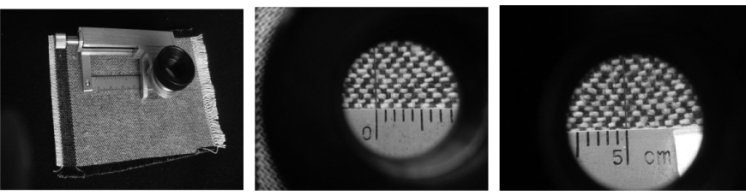

图2-30　织物密度镜使用方法

点数经纱或纬纱根数精确至0.5 根。点数的起点均以在2根纱线间空隙的中间为标准。如起点到纱线中部为止，则最后一根纱线作0.5 根，凡不足0.25 根的不计，0.25～0.75 根作0.5根计，超过0.75 根作1 根计，如图2-31所示。

图2-31　密度点数方法

（2）分析镜法。分析镜法测定在织物分析镜窗口内所看到的纱线根数，折算至10cm 长度内所含纱线根数。该法适用于每厘米纱线根数大于50 根的织物。

（3）拆纱法。拆纱法也称织物分解点数法，凡不能用密度计算出纱线的根数时，可分解规定尺寸的织物试样，折算至10cm 长度的纱线根数。该法适用于所有机织物，特别是复杂组织织物。

在织物的相应部位剪取长、宽各符合最小测定距离要求的试样，在试样的边部拆去部分纱线，再用小钢尺测量试样长、宽各达规定的最小测定距离，允差0.5 根。然后对准备好的试样逐根拆点根数，将测得的一定长度内的纱线根数折算成10cm 长度内所含纱线的根数。

4．指标及计算

将所测数据折算至10cm 长度内所含纱线的根数。并求出平均值。经纬密计算至0.01 根，修约至0.1 根。

5．相关标准

GB/T 4668—1995《机织物密度的测定》。
