织物组织种类繁多，大致可分为原组织、变化组织、联合组织、复杂组织四大类。

1．原组织

原组织是最简单的组织，是一切组织的基础，因此又称为基础组织。原组织包括平纹、斜纹、缎纹三种组织，因而又称为三原组织。

（1）平纹组织（Plain Weave）。平纹组织的经纬纱每隔一个组织点交织一次，经纬纱交织次数最多，因而纱线不易相互靠紧，织物可密性差，易拆散，表面平坦，正反面外观相同。常见织物有平布、府绸、泡泡纱、巴厘纱、帆布、夏布、凡立丁、派力司、法兰绒、双绉、乔其纱、杭纺、洋纺、电力纺（图1-42）。

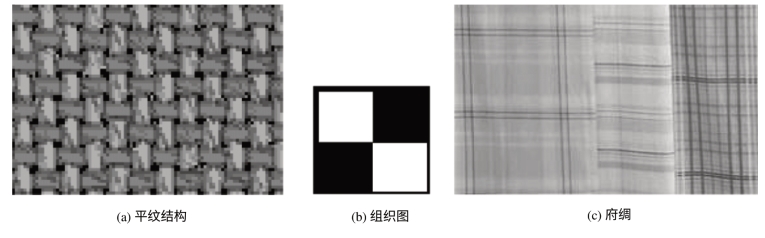

图1-42　平纹结构与织物

与其他组织相比，平纹组织是最简单的结构。由于交织次数多，组织中浮线短，故平纹组织织物不易磨毛，抗勾丝性能好。同时由于织物中纱线不易靠紧，故在相同规格下与其他组织织物相比最轻薄。平纹组织织物质地坚牢，耐磨而挺括，手感较硬挺，又由于纱线一上一下交织频繁，纱线弯曲较大，故织物表面光泽较差。

平纹组织虽然是最简单的结构，但其织物品种却非常丰富。当采用不同粗细的经纬纱、不同的经纬密度，以及不同的捻度、捻向、张力、颜色的纱线时，就能织出呈现横向凸条纹、纵向凸条纹、格子花纹、起皱、隐条、隐格等外观效果的平纹织物。若应用各种花式线，还能织出外观新颖的织物。

（2）斜纹组织（Twill Weave）。斜纹组织织物表面呈较清晰的左斜或右斜向纹路，通常正面呈右斜纹，而反面呈左斜纹。常见织物有劳动布、斜纹布、卡其、华达呢、哔叽、绫、美丽绸。斜纹结构与织物如图1-43所示。

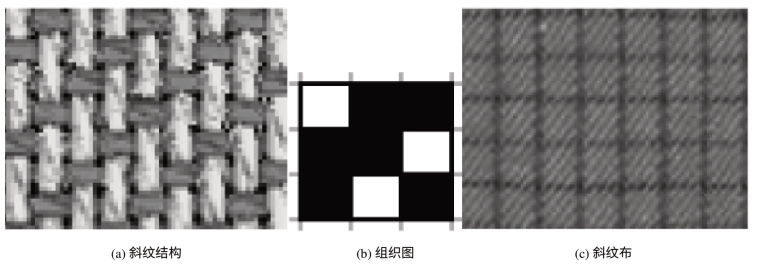

图1-43　斜纹结构与织物

与平纹组织相比，斜纹组织的交织次数减少，组织中不交错的经（纬）纱容易靠拢，单位长度中纱线可以排得较多，因而增大了织物的厚度和密度。又因交织点少，故织物光泽提高，手感较松软，弹性较好，抗皱性能提高，使织物具有良好的耐用性能。

（3）缎纹组织（Satin Weave）。缎纹组织表面平整、光滑、富有光泽，因为较长的浮线可构成光亮的表面，它更容易对光线产生反射，特别是采用光亮、捻度很小的长丝纱时，这种效果更强烈。常见织物有横贡缎、直贡呢、缎、织锦缎（缎地提花）、锦（缎地提花）。

缎纹组织是三原组织中交错次数最少的一类组织，因而有较长的浮线在织物表面，这就造成该织物易勾丝、易磨毛和磨损，从而降低了耐用性能。由于缎纹交错次数最少，因而纱线织物相互间易靠拢，织物密度能够增大。通常该类织物比平纹织物、斜纹织物厚实、质地柔软，悬垂性好。缎纹结构与织物如图1-44所示。

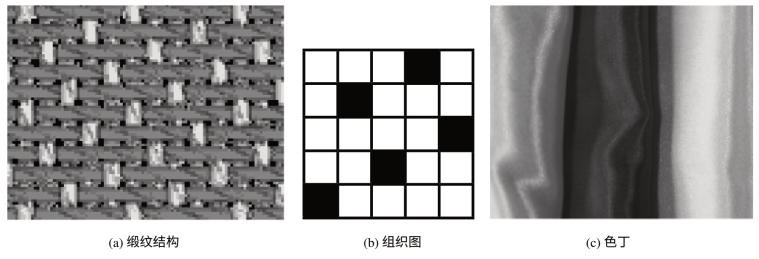

图1-44　缎纹结构与织物

2．变化组织

变化组织是在原组织的基础上，改变其循环、浮长、组织点位置等某一因素，而派生出来的各种组织（如平纹）变化后产生的重平组织、方平组织以及变化重平组织、变化方平组织等；斜纹组织变化后产生的加强斜纹组织、复合斜纹组织、山形斜纹组织、曲线斜纹组织；缎纹组织变化后产生的加强缎纹组织、变则缎纹组织和阴影缎纹组织等。变化组织在保留其原组织特征的基础上，纹理较为粗犷，富有变化，织物质地相对柔软。几种变化组织如图1-45所示。

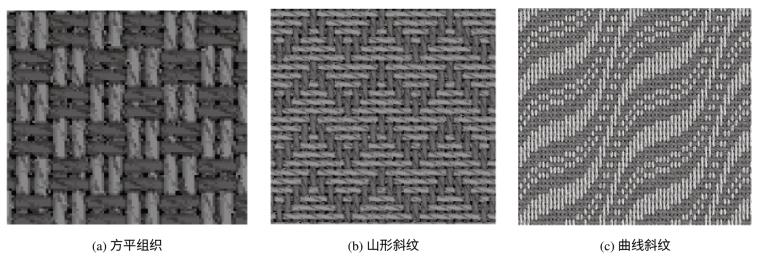

图1-45　变化组织

变化组织包括平纹变化组织（Modified Plain Weave）、斜纹变化组织（Modified Twill Weave）、缎纹变化组织（Modified Satin Weave）。

平纹变化组织中，经重平组织表面呈现横凸条纹，纬重平组织表面呈现纵凸条纹，并可借助经纬纱的粗细搭配，使凸条纹更加明显。方平组织织物外观平整，表面呈现块状席纹，较平纹组织的织物质地松软、丰厚，有一定的抗皱性，悬垂性好，但易勾丝，耐磨性不如平纹组织。如配以不同色纱和纱线原料，在织物表面可呈现色彩美丽、式样新颖的小方块花纹。(www.daowen.com)

斜纹变化组织中加强斜纹组织是在斜纹组织的组织点旁沿着经（纬）向增加其组织点而形成的，结构稳定，采用这组织的毛织物易缩绒。所以呢绒类织物大都采用加强斜纹。复合斜纹组织是一个完全组织中具有两条或两条以上不同宽度的斜纹线，多用于花呢。角度斜纹的斜纹角度织物表面斜纹线的倾斜角度由飞数的大小和经纬密度的比值决定，包括急斜纹组织、缓斜纹组织、直贡呢就是角度为75°的急斜纹。还有改变斜纹线方向的山形斜纹组织、破斜纹组织，大量应用在各类花呢、大花呢中。

缎纹变化组织主要有加强缎纹组织和变则缎纹组织。加强缎纹组织如配以较大的经纱密度，就可得到正面呈斜纹、反面呈经面缎纹的外观（即“缎背”），如缎背华达呢、驼丝锦等。变则缎纹织物仍保持缎纹的外观，一般应用于顺毛大衣呢、花呢等。

3．联合组织和复杂组织

联合组织和复杂组织均属于织物组织中较复杂的组织，都是在原组织、变化组织基础上变化而来，种类繁多，采用两种或两种以上的原组织、变化组织，通过各种不同的方式联合形成的此类组织品种较多，风格各异。较常见的有条格组织、绉组织、蜂巢组织、透孔组织、平纹地小提花组织、双层组织、起毛组织、纱罗组织等。几种联合组织和复杂组织如图1-46所示。

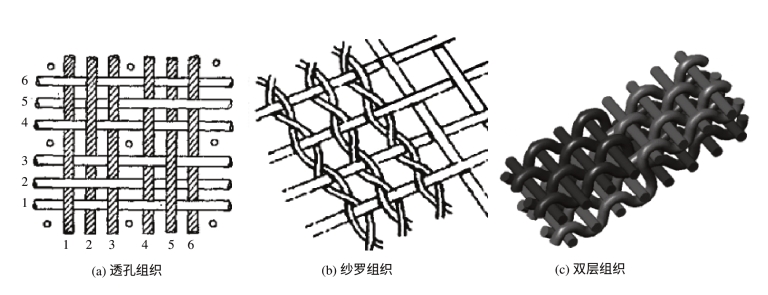

图1-46　联合组织和复杂组织

【延伸阅读】三向机织物（3-d Woven Fabrics）

普通机织物是平行于织物边的经纱和与其垂直的纬纱交织而成，属于两向织物，占机织物的绝大多数，主要为民用，尤其是服装业。三向机织物是用连续高性能纤维织造的一种整体成型、正交三向结构的高性能结构材料，是由与织物边呈30°角排列的经纱和横向排列的纬纱按一定结构规律交织而成的片状物体（图1-47），主要用于航空航天或其他产业领域。

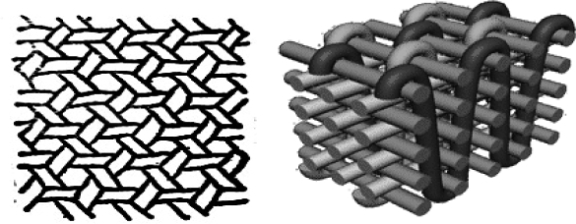

图1-47　三向机织物

【岗位对接】组织分析方法

织物组织决定了面料的结构特性，也表现出面料的织纹效果，从而对面料的外观风格和内在性能起至关重要的作用。准确分析织物的组织类型，有助于正确判断织物种类，对面辅料的正确运用有极大帮助。

织物组织的分析方法可分为不拆边法（照布镜法）和拆边法两种。

1．不拆边法（照布镜）分析织物组织

有些组织结构较简单的织物，可取一块试样，用照布镜放大织纹组织，直接观察，并将经纬纱的交织情况绘制在意匠纸上进行分析，这种方法称为不拆边法，也叫照布镜法（图1-48）。

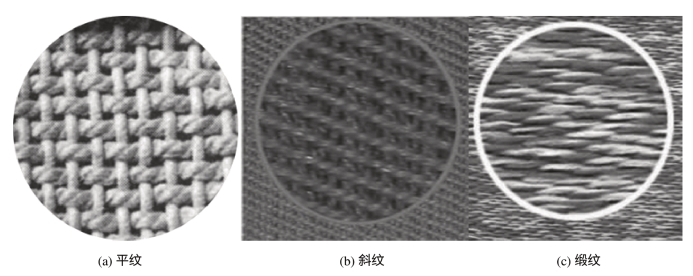

图1-48　照布镜法

2．拆边法

对于组织结构较复杂的织物，可将布边的经纬纱拆掉一些，露出约1cm 左右的纱缨（图1-49），然后用拆针，将最外缘的经纬纱慢慢拨开（不要拆出），逐根观察。若纱线较细，可借助于照布镜。并将交织规律逐根绘制在意匠纸上，直至达到一个完全组织（为了保证组织完整，可绘制出两三组循环）通过分析对照即可得出结果。有时正面观察不清，从反面亦可清楚看到其经纬纱的交织规律。

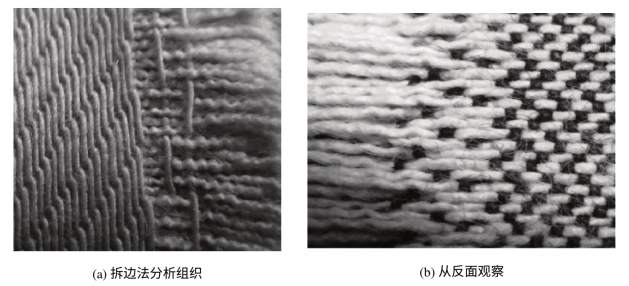

图1-49　拆边法分析法
