1. 准备设备和耗材

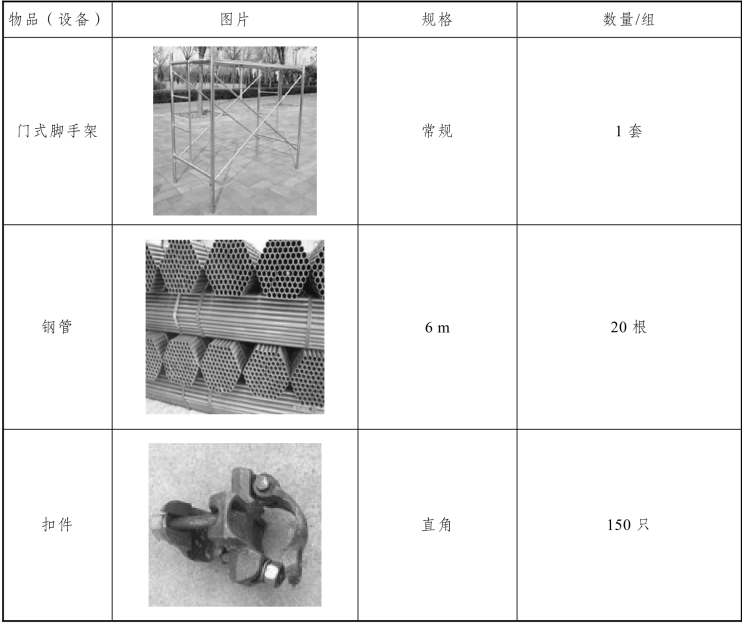

设备和耗材如表3-5-1 所示。

表3-5-1　设备和耗材

2. 工 具

工具清单：2 把扳手、2 台无线电动扳手、2 把胶锤、2 把羊角锤、2 台激光投线仪、2把水平尺、4 支马克笔、1 台钢管切割机、2 把钢卷尺、2 个线锤。重要工具如表3-5-2 所示。

表3-5-2　重要工具

3. 柱模板安装

（1）施工程序。

弹柱位置线→钢管加工（如图3-5-3 所示）→搭设脚手架（如图3-5-4 所示）→安装柱模板（如图3-5-5 所示）→安装钢管柱箍→调整垂直度→复核上口尺寸→检查（如图3-5-6 所示）→下道工序。

图3-5-3　钢管加工

图3-5-4　搭设脚手架

图3-5-5　安装柱模板

图3-5-6　检查

（2）柱模安装前，必须在地面放三种线，内线为柱子截面尺寸，中间线为柱子模板外侧尺寸，外线为柱子截面线向外偏移300 mm 基准线。检查时与轴线、柱子基准线、模板线必须拉通。这是保证柱子垂直度、防止轴线偏移的关键工序。

（3）柱模板与地面拼缝采用硬拼缝，为防止渗浆，需在柱模下口加贴海绵条，海绵条宽度为30 mm，粘贴海绵条距模板线2 mm，防止柱模板受到竖直压力把海绵条压缩变形伸入柱内。依据弹线位置进行模板安装就位，校正模板并固定。

（4）现场预拼就位后，确定模板拼缝严密，加固模板，调整模板垂直度，

并复核模板上口尺寸是否为300 mm。吊线找垂直时，每面从上面吊两点，使线坠准确吊到楼地面上的300 mm 控制线。也可采用数显水平尺检查。

4. 梁模板安装

（1）施工程序：弹线→搭设脚手架→铺梁底模模板→调整梁底标高→安装加固梁侧模→校正标高、垂直度→检查→下道工序。(www.daowen.com)

（2）在竖向结构构件上抄好标高后，根据楼板厚度、模板厚度、木方高度调整好梁底水平钢管，控制好标高，复查柱中心、柱内边位置是否准确，无误后吊线作为梁定位控制线。也可采用数显水平尺检查。

（3）模板安装按梁的侧模包柱梁的底模。

（4）模板接缝要求加工严密，表面错缝平整。

（5）梁柱接头处的模板，采用15 mm 厚双面覆膜木胶模板配制成U 型专用模板，与柱、梁模配套安装，按梁底压柱模，梁侧模压柱模、柱模包梁侧模的方法施工。

模板完成安装加固如图3-5-7 所示。

图3-5-7　模板完成安装加固

5. 误差检查

对搭设好的脚手架进行误差检查，各部位调整到不超过允许偏差值，如表3-5-3 所示。

表3-5-3　允许偏差值

6. 拆除及注意事项

（1）柱梁侧模、梁底模拆除的要求。

脚手架、模板拆除顺序与安装顺序相反，“先支后拆，后支先拆”，先拆除非承重模板，后拆除承重模，先拆外模板，后拆内模板。最后再拆除脚手架。

混凝土达到拆模强度后，能保证构件不变形，其表面及棱角不因拆除模板而受损，并能满足同条件试块拆模不粘模、不掉角时，方可先拆梁侧帮模，再拆除柱模板。最后拆除支撑体系与梁底模。

（2）拆模注意事项。

① 拆模时严禁模板直接从高处往下扔，以防模板变形和损坏，拆下的扣件及时集中收集管理，以备再次使用。

② 模板拆除后，立即清理残留混凝土、密封条等杂物，木模板上的钉子起干净，分类堆放。

（3）各类型模板在使用过程中的注意事项。

① 保持模板本身的整洁及支撑设备配套零件的齐全。

② 坚持每次使用模板后清理板面。

③ 材料应按编号分类堆放整齐。

④ 模板组装完后，应转运至专用堆放场地放置。

⑤ 模板的安装及拆除要平稳、轻起轻放，禁止用大锤敲砸，支撑安装后不可人为随意拆除以造成松动，注意保护梁、柱砼，避免碰坏墙体砼棱角。

（4）拆除脚手架和模板时的安全注意事项。

① 钢管、模板应根据使用部位加以编号，分型号安排临时堆放场地，根据工艺要求按顺序进行模板安装就位、拆除。

② 拆除脚手架和模板时，操作人员必须站在安全可靠的地方，当有多人交叉作业时必须做好安全防护，防止意外伤人。
