1. 柱和梁模板支撑体系设计

采用扣件式钢管脚手架，钢管用型材切割机自行加工。立杆间距≤800 mm，水平杆设一道扫地杆（距地面≤200 mm），上部水平杆用梁底横杆代替。

（1）柱模板采用对拉螺栓柱箍，每道箍8 根1 m 长的钢管；也可采用扣件式钢管柱箍，每道箍4 根1 m 长的钢管。立杆Φ48.3 mm×3.6 mm×3 000 mm；次楞选用50 mm×100 mm木方，间距300 mm，主楞选用Φ48.3 mm×3.6 mm×1 000 mm；钢管立杆下加垫200 mm×200 mm×50 mm 底座，如图3-5-1 所示。

图3-5-1　柱模板支撑设计

（2）梁板模板采用扣件式钢管支架，立杆选用Φ48.3 mm×3.6 mm×3 000 mm；次龙骨选用50 mm×100 mm 木方，间距300 mm，主龙骨选用Φ48.3 mm×3.6 mm×1 200 mm，钢管立杆下加垫200 mm×200 mm×50 mm 底座。

250 mm×400 mm 的梁侧模顶部用木方与钢管顶紧，使其不发生偏移；侧模伸到梁底，包住木方，梁侧设置50 mm×100 mm 的木方竖向纵肋，间距≤250 mm，如图3-5-2 所示。

图3-5-2　梁模板支撑设计

2. 梁模板支撑说明(www.daowen.com)

（1）梁底次楞选用50 mm×100 mm 木方，沿梁方向通长布置三根。

（2）梁底主楞选用Φ48.3 mm×3.6 mm 钢管，沿梁方向间距＜600 mm。

（3）梁底步步紧间距300 mm。

（4）梁侧斜撑选用50 mm×100 mm 木方，也可采用钢管代替。沿梁方向间距＜600 mm。

（5）梁侧次楞选用50 mm×100 mm 木方，沿梁方向间距＜250 mm。

（6）梁底沿梁方向立杆间距＜600 mm，横向＜700 mm。

梁支撑立面图如图3-5-2 所示。

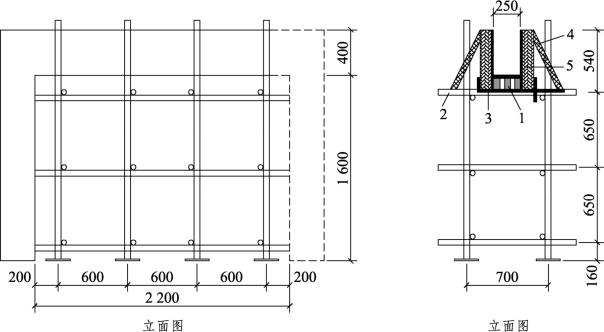

图3-5-3　梁支撑立面图大样
