1. 概 念

高层或高耸建筑物，如电视塔、水塔、烟囱、高层建筑物等，由于受基础不均匀沉降、邻近其他建筑施工或受风力等影响，其垂直轴线会发生倾斜。当倾斜达到一定程度时，会影响建筑物的安全，因此必须对其进行倾斜观测或不均匀沉降观测。

2. 图 解

A 点安置经纬仪，分别用正、倒镜瞄准墙顶一固定点M，向下投影取其中点N，并作标志。过一段时间，再用经纬仪瞄准同一点M，向下投影得N′点。若建筑物沿侧面方向发生倾斜，M 点已移位，则N 与N′点不重合，于是量得水平偏移量a。同时，在另一侧面也可测得偏移量b，用H 代表建筑物的高度，如图2-6-2 所示，建筑物的倾斜度i 的计算公式为：

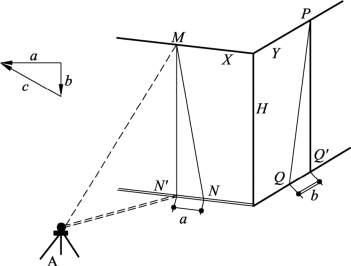

图2-6-2　图解示意

3. 适用范围

建筑物倾斜及构件挠度。

4. 参考标准

《建筑变形测量规范》JGJ 8—2016。

5. 仪器设备

建筑结构倾斜测量使用仪器：全站仪。构件挠度测量使用仪器：全站仪。

6. 检测步骤

（1）建筑结构倾斜测量。

建筑结构倾斜测量主要采用全站仪进行测量，该方法可用于房屋角点的倾斜测量及柱顶偏移的倾斜测量，如图2-6-3 所示的比萨斜塔。(www.daowen.com)

根据规范的要求，选择两个相互垂直的方向建立坐标系（如选择正东和正南建立坐标系或者正西和正北方向建立坐标系），分别测出这两个方向柱顶部相对底部的倾斜值，测量简图如图2-6-4 所示。

先将全站仪架设在柱正东方向（方向根据现场具体情况而定），沿柱顶部南侧或北侧柱边线用全站仪向下扫铅垂线，测量得到的铅垂线距离柱底部南侧或北侧柱边线的距离即为柱南北向偏移△A，同样方法测量柱东西向偏移△B，同时记录测量长度 L，柱南北向倾斜值为△A/L，东西向倾斜值为△B/L。

图2-6-3　比萨斜塔

图2-6-4　测量简图

（2）构件挠度测量。

先用将全站仪调至水平，确定建筑内某一平面为基准面，高程假定为0.000，全站仪测出该水平基准面距离构件梁底两个端点与中间点的高度，即L 左、L 右、L 中，从而得出构件下弦中点相对于两端点的挠度，挠度＝（L 左＋L 右）/2－L 中，如图2-6-5 所示。

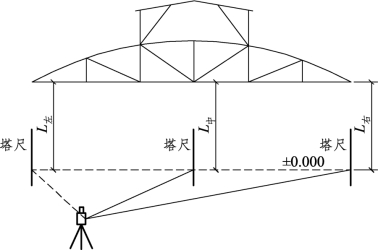

图2-6-5　构件挠度测量

【注意事项】

（1）柱倾斜测量全站仪应与柱垂直，并应测量平面内、外两个方向的倾斜值。当现场条件限制时，仪器与柱的夹角应尽量减小，不能保证垂直时应将仪器架设地与柱的水平距离加大，以减小夹角产生的误差。

（2）构件挠度测量时，测量预应力构件时应注意观察构件下弦杆两端是否有截面加大的情况，三点应布置在同一平面上。

建筑物倾斜观测记录，如表2-6-2 所示。

表2-6-2　建筑物倾斜观测记录表
