1. 墙体定位（轴线投测）

基础墙砌筑到防潮层以后，可根据轴线控制桩或龙门板上中线钉，用经纬仪或拉细线，把第一层楼房的墙中线和边线投测到防潮层上，并弹出墨线，检查外墙轴线交角是否等于90°；符合要求后，把墙轴线延伸到基础墙的侧面上画出标志，作为向上投测轴线的依据。同时把门、窗和其他洞口的边线，也在外墙基础立面上画出，如图2-5-8 所示。

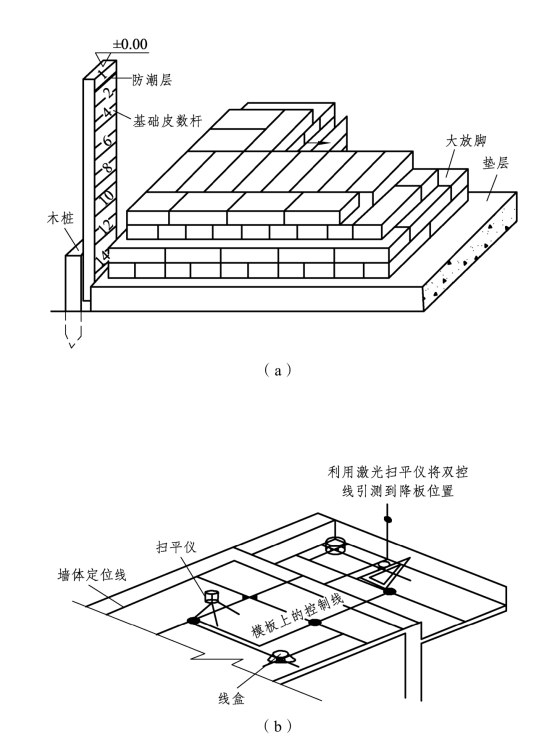

图2-5-8　墙体定位

2. 墙体标高的控制

墙体砌筑时，其标高也常用皮数杆控制。在墙身皮数杆上根据设计尺寸，按砖和灰缝的厚度画线，并标明门、窗、过梁、楼板等的标高位置。杆上注记从±0.000 向上增加（如图2-5-9 所示）。墙身皮数杆的设立方法与基础皮数杆相同。

每层墙体砌筑到一定高度后，常在各层墙面上测设出＋0.50 m 的标高线（俗称50 线），作为掌握楼面抹灰及室内装修的标高依据。

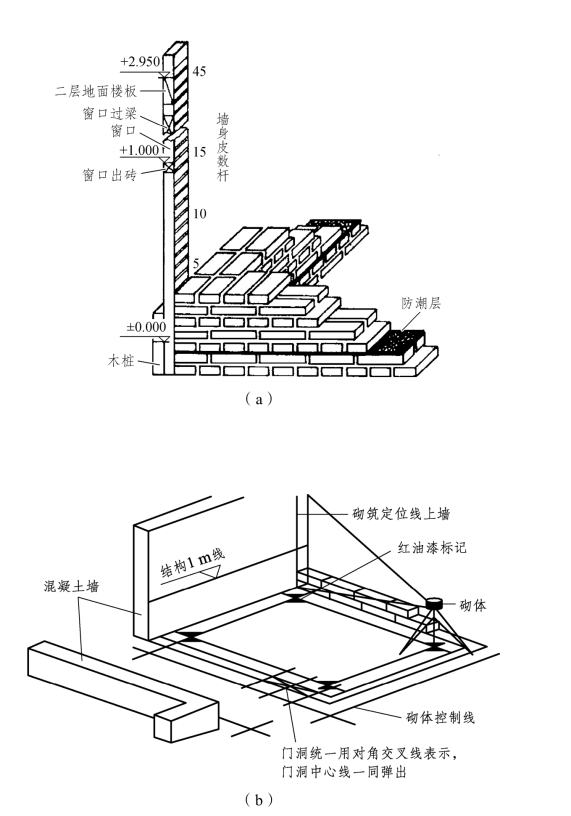

图2-5-9　标高控制

3. 经纬仪投测法

在轴线控制桩上安置经纬仪，严格整平后，瞄准基础墙面上的轴线标志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。将所有端点投测到楼板上之后，用钢尺检核其间距，相对误差不得大于1/2 000。检查合格后，才能在楼板分间弹线，继续施工，如图2-5-10 所示。

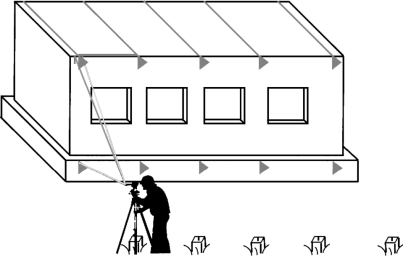

图2-5-10　经纬仪投测

4. 内控法（垂准线投测法）

（1）楼层放线。

① 上升结构采用内控点传递法。

每栋楼设置4 个内控点，组成自成体系的矩形控制方格，控制点编号见内控点平面图（后附）。浇筑±0.000 层楼面混凝土过程中，按照每栋楼内控制点布置图预埋100 mm×100 mm×3 mm 铁板。待混凝土达到可上人强度时，铁板上用钢针划出纵、横轴控制线交叉线，并将交叉点处钻出2 mm 小孔作为标志。

② 具体操作。

a. 将激光经纬仪架设在±0.000 层楼面的内控点上，调平后，接通电源射出激光束。

b. 通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。(www.daowen.com)

c. 通过顺时针转动望远镜360°，检查激光束的误差轨迹。如轨迹在允许限差内，则轨迹圆心为所投轴线点。

d. 通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。在进行控制点传递时，用对讲机通信联络。

e. 轴线点投测到楼层后，用光学经纬仪进行放线。

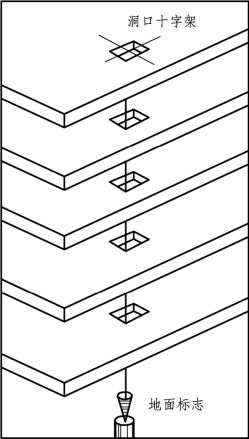

吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。这种方法一般用于高度在50～100 m 的高层建筑施工中，锤球的重量约为10～20 kg，钢丝的直径约为0.5～0.8 mm。在预留孔上面安置十字架，挂上锤球，对准首层预埋标志。当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后恢复轴线及放样的依据。此时，十字架中心即为轴线控制点在该楼面上的投测点。

（2）吊线坠法。

要求：投点高度＞5 m 时，偏差≤3 mm。受风力影响大。

（3）天顶准直法（激光铅垂仪法）——自下向上投测。

要求：投测点距轴线0.5～0.8 m 为宜，且在每层投测点处要预留洞（0.3 m×0.3 m），如图2-5-11 所示。

（4）天底准直法——自上向下投测。

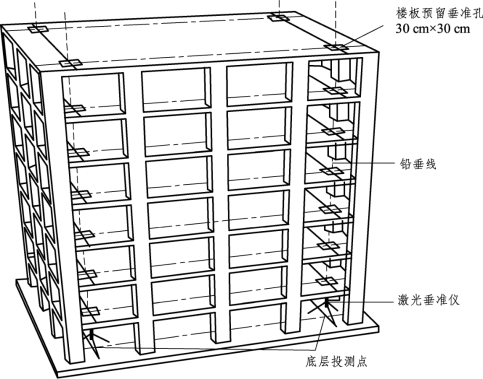

图2-5-11　天顶准直法

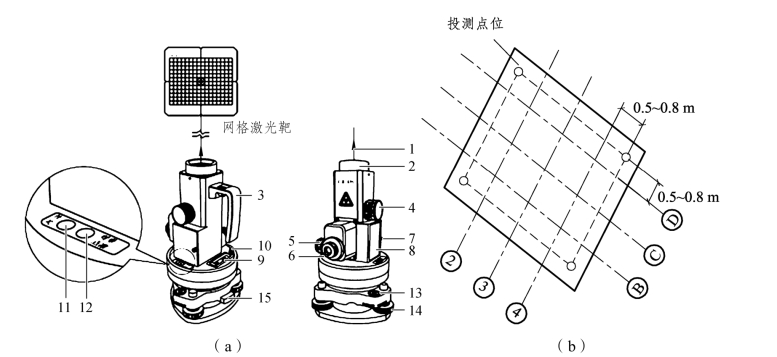

激光垂准仪图解，如图2-5-12 和图2-5-13 所示。

图2-5-12　激光垂准仪

图2-5-13　激光垂准仪投测

工程定位测量放线记录，如表2-5-1 所示。

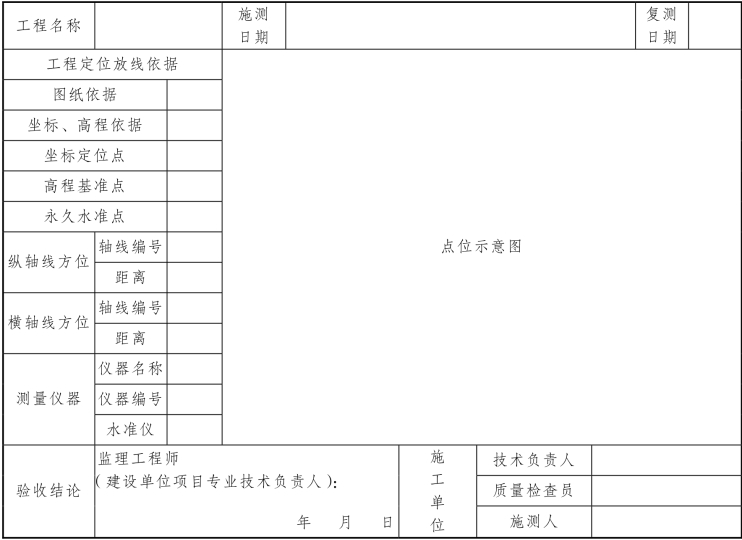

表2-5-1　工程定位测量放线记录
