建筑物定位方法及步骤

(一)概 念

建筑物的定位就是在地面上确定建筑物的位置。即根据设计条件,将建筑物外廓的各轴线交点测设到地面上,称为定位桩(又称角桩),作为基础和细部放样的依据。

1. 实训方法

① 根据与原有建筑物的关系定位。

② 根据建筑方格网定位。

③ 根据规划道路红线定位。

④ 根据控制点的坐标定位。

2. 仪器设备

312B 全站仪2 台,2145 系列电子经纬仪6 台,水准仪8 台,铅锤仪5 台,50 m 钢卷尺8 把,5 m 钢卷尺10 把,5 m 合金水准尺3 根。此外,还要准备好线锤、墨斗、小线等其他工具,如图2-4-1 所示(注:全站仪,电子经纬仪、水准仪、钢卷尺均持有合格证)。

所有测量仪器和钢卷尺必须经过检测合格后方可使用,使用过程中要做好维修和保养工作,如发现仪器有失准现象,应立即确定失准过程中测量使用的范围,并上报处理。

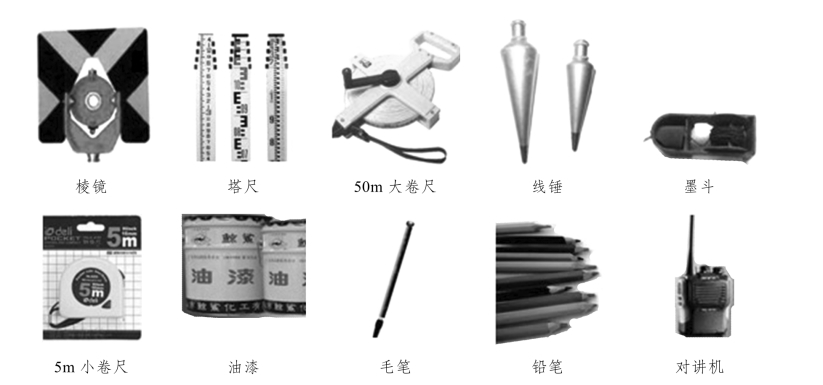

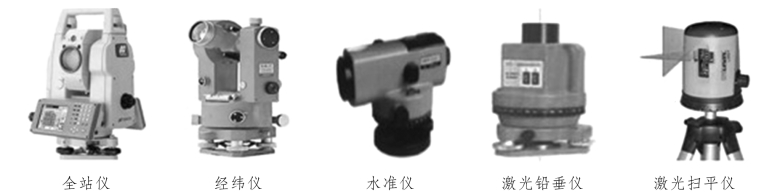

图2-4-1 仪器设备

3. 任务 根据与原有建筑物的关系定位实训步骤

首先,沿原建筑物PM 与QN 墙面向外量出MM′及NN′,并使MM′=NN′(距离大小根据实地情况而定,一般为1~4 m),在地面上定出M′、N′两点,用小木桩(桩上钉小铁钉)标定。其次,将经纬仪安置于M′点,瞄准N′点,并从N′点沿M′N′方向测设已知距离,定出A′点,用相同的方法测设出B′点,然后分别将经纬仪安置于A′、B′两点上,后视M′点测设水平角90°,沿视线测设已知距离即可定出A、C、B、D 四点。最后,检查A、B、C、D 四点位置是否符合精度要求。如图2-4-2 所示。

注意:测设时,要考虑待建建筑物墙的厚度。

适用:无控制网的情况。

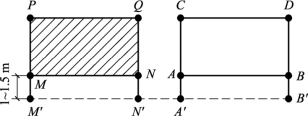

图2-4-2 定位法示例

(二)根据建筑方格网定位

根据建筑方格网定位如图2-4-3 所示。

图2-4-3 根据建筑方格网定位

适用:附近有建筑基线、建筑方格网或导线的情况。

(三)根据规划道路红线定位

根据规划道路红线定位如图2-4-4 所示。

适用:靠近城市道路的建筑物设计位置应以城市规划道路的红线为依据。

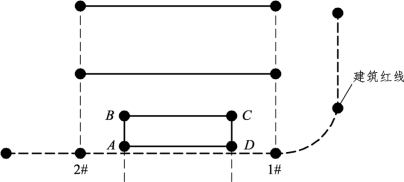

图2-4-4 根据规划道路红线定位

(四)根据控制点的坐标定位

在建筑场地附近,如果有测量控制点可以利用,应根据控制点坐标及建筑物定位点的设计坐标,反算出标定角度与距离,然后采用极坐标法或角度交会法将建筑物测设到地面上。

1. 控制点,坐标及水准点(www.daowen.com)

控制点是监理给我方两个基准点,具体基准点坐标如表2-4-1 所示。

表2-4-1 基准点坐标

坑内坐标点是通过BM1 及BM2 两点坐标利用全站仪导入现场,进行坑内坐标点定位。

2. 坐标定位测量记录填写要求

① 应把被定位的单位工程与周围原有建筑物平面示意图和构筑物平面示意图概括性地画出,标注间隔距离尺寸,注明原有建筑物和构筑物、拟建建筑物字样,在平面图右上角空白处画个方位图表示拟建建筑物的朝向,并应注明引入水准点的位置及编号、基准点的位置;

② 引入水准点绝对标高、相对标高及建筑物(±0.00)的相对标高均应填写清楚,其中:建筑物(±0.00)的相对标高为±0.00,绝对标高为设计标高;引入水准点的相对标高,引入水准点的绝对标高——建筑物(±0.00)的绝对标高。

单位工程坐标定位测量记录表如表2-4-2 所示。

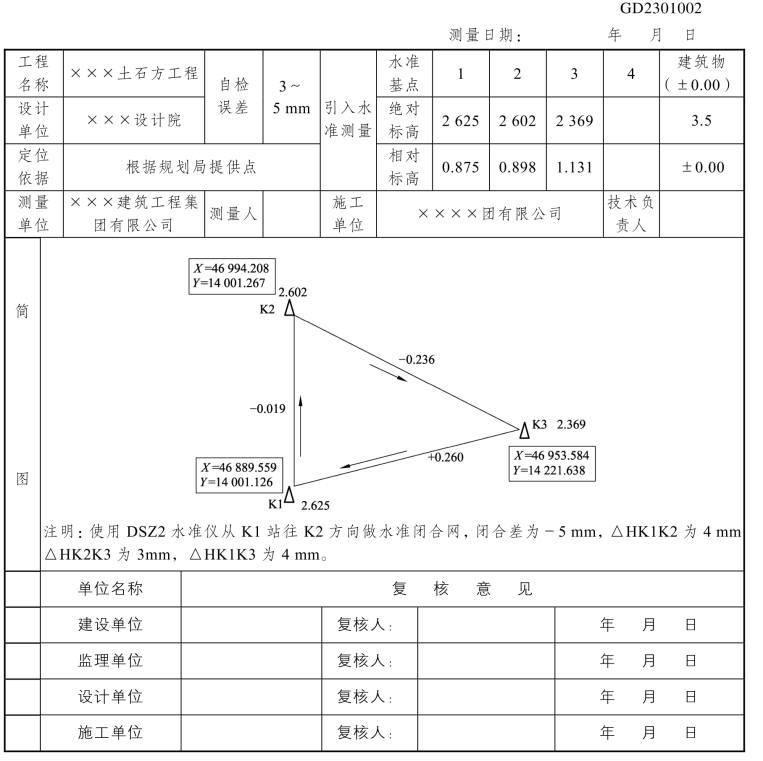

表2-4-2 单位工程坐标定位测量记录

【例题】

检核:检查NP 的距离是否等于25.800 m,∠N 和∠P 是否等于90°,其误差是否在允许范围内。

(1)建筑物的定位。

建筑物的定位,就是将建筑物外廓各轴线交点(简称角桩,即上图中的M、N、P 和Q)测设在地面上,作为基础放样和细部放样的依据如图2-4-5 所示。

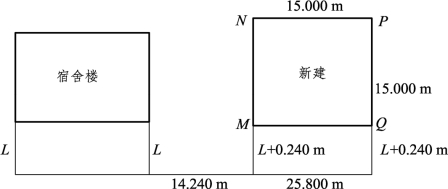

图2-4-5 建筑定位数据

由于定位条件不同,定位方法也不同,下面介绍根据已有建筑物测设拟建建筑物的方法。

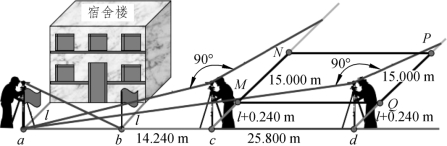

① 如图2-4-6 所示,用钢尺沿宿舍楼的东、西墙,延长出一小段距离1 得a、b 两点,作出标志。

图2-4-6 建筑定位测量

② 在a 点安置经纬仪,瞄准b 点,并从b 沿ab 方向量取14.240 m(因为教学楼的外墙厚370 mm,轴线偏里,离外墙皮240 mm),定出c 点,作出标志,再继续沿ab 方向从c 点起量取25.800 m,定出d 点,作出标志,cd 线就是测设教学楼平面位置的建筑基线。

③ 分别在c、d 两点安置经纬仪,瞄准a 点,顺时针方向测设90°,沿此视线方向量取距离1+0.240 m,定出M、Q 两点,作出标志,再继续量取15.000 m,定出N、P 两点,作出标志。M、N、P、Q 四点即为教学楼外廓定位轴线的交点。

④ 检查NP 的距离是否等于25.800 m,∠N 和∠P 是否等于90°,其误差应在允许范围内。

如施工场地已有建筑方格网或建筑基线时,可直接采用直角坐标法进行定位。

(2)建筑物的放线。

建筑物的放线,是指根据已定位的外墙轴线交点桩(角桩),详细测设出建筑物各轴线的交点桩(或称中心桩),然后根据交点桩用白灰撒出基槽开挖边界线。放线方法如下。

① 在外墙轴线周边上测设中心桩位置如图2-4-6 所示,在M 点安置经纬仪,瞄准Q点,用钢尺沿MQ 方向量出相邻两轴线间的距离,定出1、2、3 各点,同理可定出5、6、7 各点。量距精度应达到设计精度要求。量出各轴线之间距离时,钢尺零点要始终对在同一点上。

② 恢复轴线位置的方法由于在开挖基槽时,角桩和中心桩要被挖掉,为了便于在施工中,恢复各轴线位置,应把各轴线延长到基槽外的安全地点,并做好标志。其方法有设置轴线控制桩和设置龙门板两种形式。

【课后练习】

1. 单位工程定位有哪些方法?

2. 单位工程坐标定位具体应如何操作?

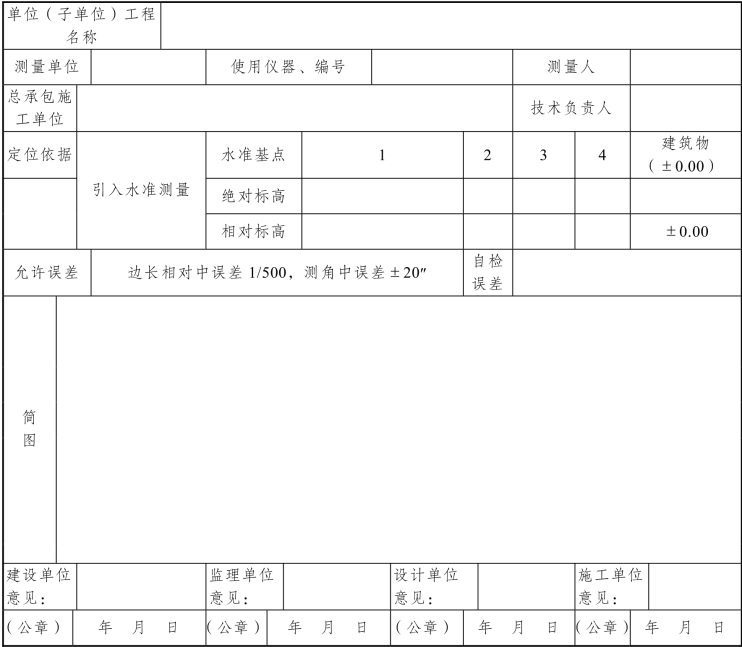

单位工程坐标定位测量记录
