1. 选 点

（1）选取四个导线点A、B、C、D 组成一闭合的四边形，导线点按逆时针编号。

（2）相邻点间必须通视。

（3）相邻两导线边长应大致相等，范围为50～70 m。

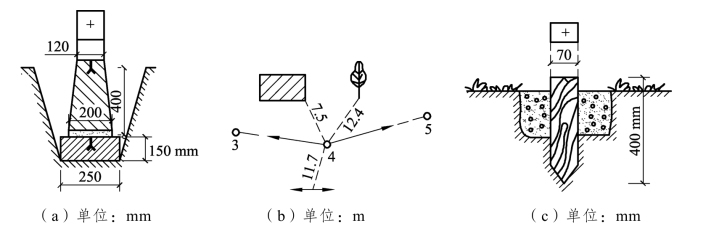

点选好后，打下大木桩或埋设混凝土标石以示点位。相关图片见图2-2-6。

图2-2-6　选点

2. 测 角

采用全站仪测回法观测闭合多边形的四个内角，每个测站观测一测回，闭合多边形四个内角示意图如图2-2-7 所示。。

操作步骤如下：

（1）在A 点架全站仪，D、B 两点安置棱镜。

（2）盘左瞄准左目标D，读取读数a1。

（3）顺时针转动望远镜，瞄准右目标B，读取读数b1。

（4）盘左变盘右，逆时针转动望远镜，瞄准右目标B，读取读数b2。

（5）逆时针转动望远镜，瞄准左目标D，读取读数a2，A右＝b2－a2。

若A 左与A 右相差不超过30 s，则A＝（A左＋A右）/2。

按照上述操作步骤依次完成B、C、D 三点的观测。

3. 测 边

测定各个导线边的边长（两导线点间的水平距离）。

边长测定：视距法测距、钢尺量距、电磁波测距。

测距精度≤1/2 000。

4. 水平角观测的注意事项

（1）安置仪器时，三脚架要踩实，仪器与脚架连接要牢固，以确保仪器稳固安全；操作仪器时，手不要扶三脚架；转动望远镜和照准部前应先松开制动螺旋，切不可强行扭转仪器。

（2）照准标志要竖直，并应尽量用竖丝照准目标的底部。

（3）记录要清晰整洁，计算应在现场进行，发现错误应立即重测。

（4）在一测回的观测过程中，不得重新调整照准部管水准器，如果该气泡偏离中央超过一格，应重新安置仪器，重新进行观测。

图2-2-7　闭合多边形四个内角示意图

5. 导线测量的内业计算

导线闭合平差计算步骤如下（绘制草图，在图上填写已知数据和观测数据）。

（1）角度闭合差的计算和角度的调整。

① 计算角度闭合差：fβ＝Σβ测－Σβ理＝Σβ测－（n－2）×180°（n 为内角的个数）。

② 计算限差：fβ允许＝10″√n（n 为角的个数）。

③ 若在限差内，则按照平均分配原则，计算改正数：V＝－fβ /n

计算改正后新的角值：βi′＝βi＋vβ(www.daowen.com)

注：当角度合差不能整除时，可将余数再分配到含有短边的角上（由于仪器对中和目标偏心的原因，含有短边的角可能产生较大的误差）。

（2）方位角的计算（按新的角值，推算各边坐标方位角）。

导线各边的坐标方位角，是按各边的已知坐标方位角和导线的 转折角依次推算出来的。

注意：① 当计算结果出现负值时，则加上360°。

② 当计算结果出现大于360°的情况时，则减去360°。

（3）坐标增量的计算和坐标增量的调整。

按坐标正算公式，计算各边坐标增量。

① 坐标增量的计算。

② 坐标增量闭合差的计算。

③ 由于坐标增量闭合差的存在，使闭合导线不能闭合。

故导线长相对闭合差

④ 分配坐标增量闭合差。

若k＜1/2 000（图根级），则将fx，fy 以相反符号，按边长成正比分配到各坐标增量上去，并计算改正后的坐标增量。

⑤ 坐标计算。

根据起始点的已知坐标和经改正的新的坐标增量，来依次计算各导线点的坐标。

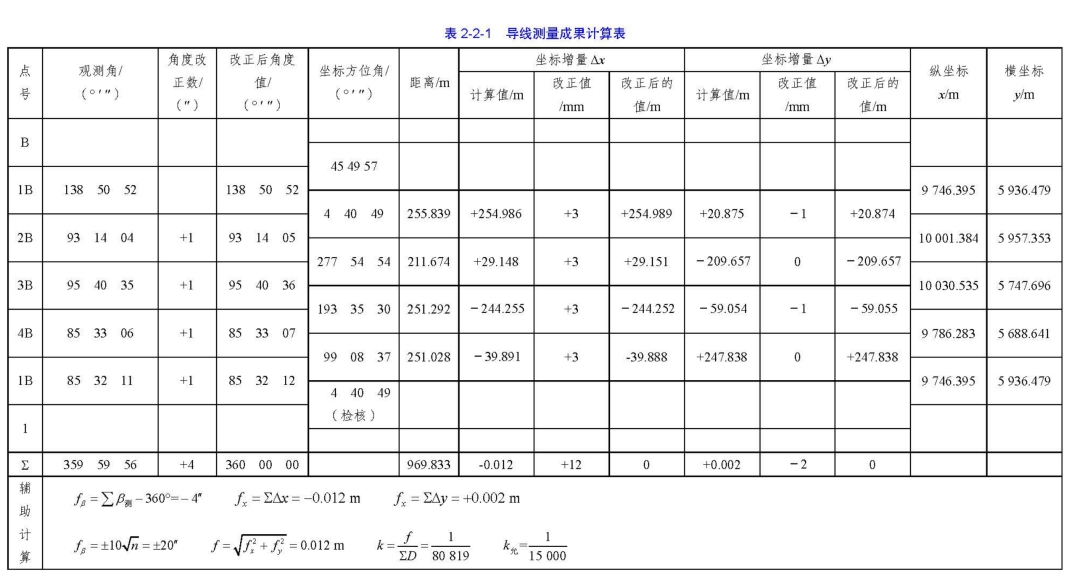

表2-2-1 为导线测量成果计算表。

任务二　附表1

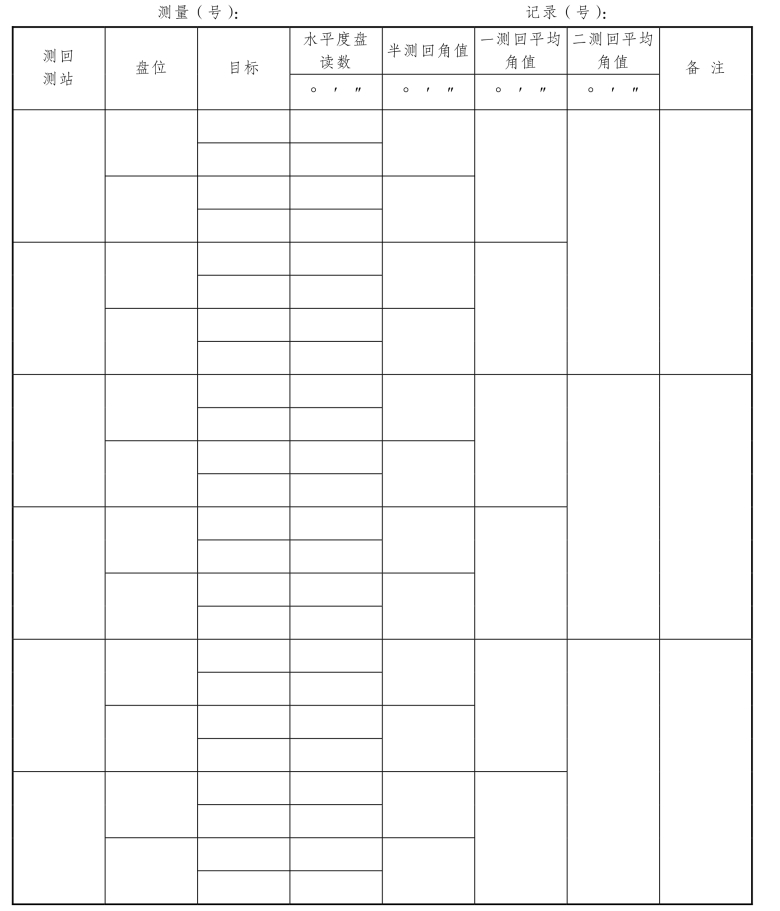

一级导线测量外业观测水平角测量记录表

注：角度的计算取位至1 s。

任务二　附表2

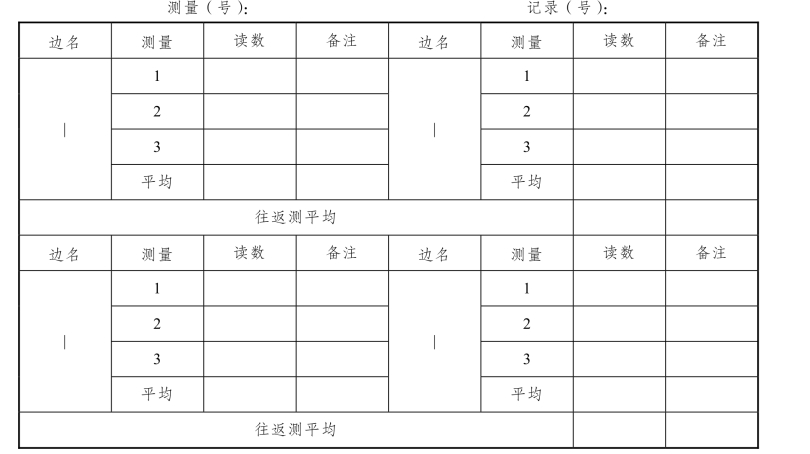

一级导线测量外业观测距离测量记录表

注：距离平均值的计算取位至1 m。

任务二　附表3

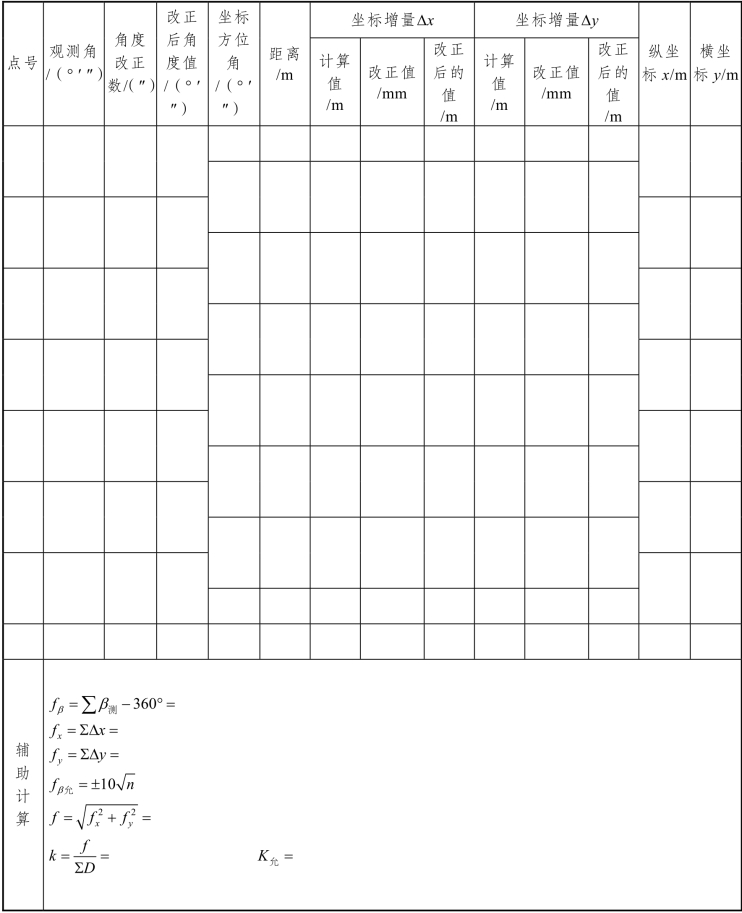

一级导线测量内业成果计算表

注：角度及改正数的计算取位至1 s，距离、坐标及相关改正数的计算取位至1 mm。
