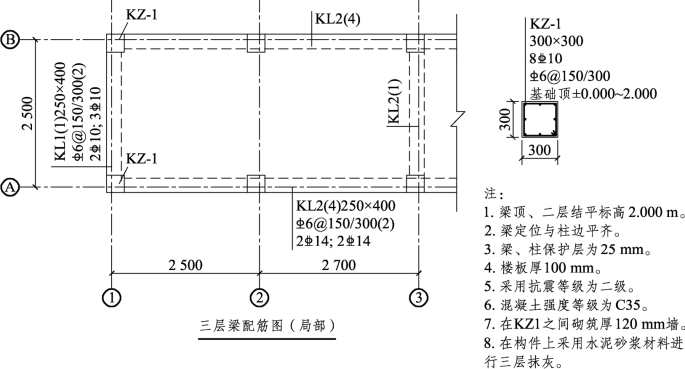

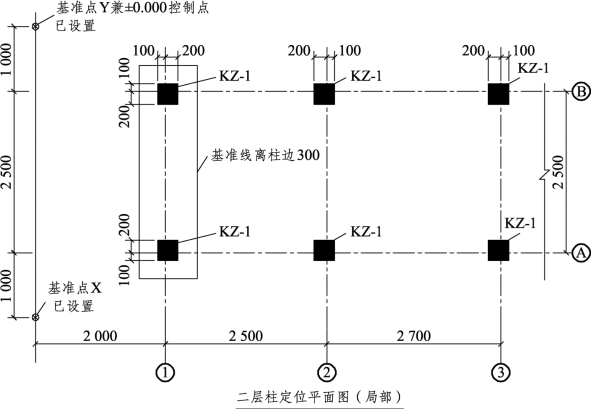

实践项目图纸如图1-6-1 和图1-6-2 所示，是某建筑框架结构三层，其中三层梁配筋图（局部）、二层柱定位平面图（局部），根据这些图进行1 轴线上的一层柱 KZ-1、三层梁侧KL1模板、钢筋、混凝土、砌筑抹灰的施工方案进行二次设计并施工实践。

图1-6-1　实践项目图纸（1）（单位：mm）

图1-6-2　实践项目图纸（2）（单位：mm）

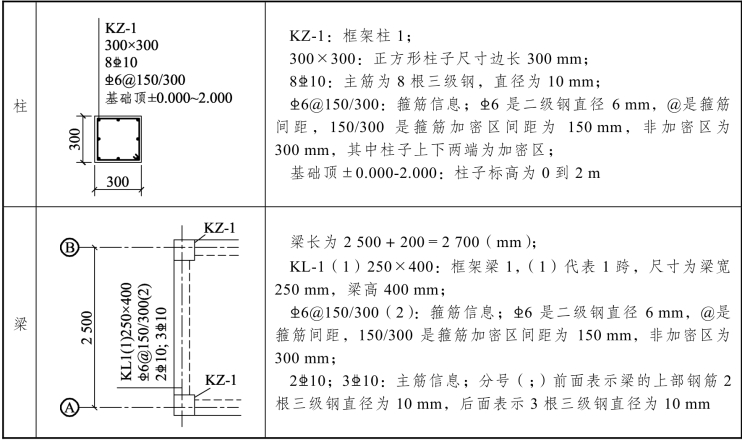

【识图知识】

【任务要求】

（1）测量、模板施工主要要求。

① 测量放线。

在施工区域提前设置好控制线和基准点X、Y，然后根据现场已知的控制线和基准点X、Y，放样1 轴线、A 轴线、B 轴线，并用墨线弹出，同时弹出1 轴线上KZ-1 柱边线、梁线，基准线。

② 模板放样。

柱、梁模板采用1 830 mm×915 mm×15 mm 木夹板模板（实际采购的模板厚度尺寸会存在误差），计算出柱、梁每面模板的长度和宽度（所有梁与柱连接），然后在模板上放样。(www.daowen.com)

③ 模板制作。

按模板放样好的线条等切割好模板，每面模板采用截面为50 mm×100 mm 木方作为背楞（采购的木方截面尺寸可能存在误差），背楞间距≤250 mm。

④ 模板安装

结合钢管模板支架，对模板进行加固与支撑。将从模板的尺寸偏差、平整度、垂直度、支撑牢固性等方面考查学生模板制作和安装的技能水平。

（2）钢筋施工主要要求。

① 柱钢筋放样。

本次实践设置2 根柱，1 根梁。柱钢筋受力筋采用8 根直径10 mm 的三级钢，箍筋采用二级钢，直径6 mm 双肢箍。梁钢筋受力筋采用5 根直径10 mm 的三级钢，其中上部2 根，下部3 根。箍筋采用二级钢，直径6 mm 双肢箍。

根据图纸计算柱、梁各种钢筋的下料长度，并绘制钢筋配料单。柱纵筋下部不考虑与基础连接、无弯折且直接支撑在地面上，上部根据规范要求考虑与上层柱钢筋的连接（采用电渣压力焊连接），焊接搭接长度为500 mm。

② 柱钢筋下料、制作、绑扎。

需要学生正确切割、安放、绑扎钢筋。通过测量钢筋长度、箍筋尺寸的偏差，钢筋搭接方式和长度选择是否正确，保护层垫块放置是否合理等角度，评价学生钢筋绑扎与安放的水平和能力。柱钢筋绑扎成型后应符合设计与规范要求。

（3）钢管脚手架搭设施工的主要要求。

采用扣件式钢管脚手架，立杆间距、立杆步距计算，水平杆设一道扫地杆（距地面间距）计算，画出柱、梁加固设计图并进行实践。

（4）混凝土、砌筑抹灰施工的主要要求。

要求拌制、浇筑、养护混凝土；在KZ1 之间砌筑普通水泥砖尺寸120 mm 厚的墙，在中间标高600 mm 至梁底留1 m×1 m 窗洞口。要求进行三层抹灰施工实践。
