Dr.EX有3种模式，学习值显示、参数改变和监测器显示信息设定。

1）学习值显示：显示由学习功能设定的数值。

2）参数改变：发动机转速、泵输油流量和电磁阀输出压力都能调整。

3）监测器显示信息设定：可以添加显示在监测器液晶显示屏上的项目。

使用服务模式：

1）把钥匙开关转到OFF后，至少要等10s以上。

2）把Dr.EX连接到主控制器上的插头。

3）如图5-3所示，把发动机学习开关转到学习位置（标记E侧）。

4）把钥匙开关转到ON，这时不要起动发动机。

5）把Dr.EX开关转到ON。

服务项目与显示状况如表5-4所示。

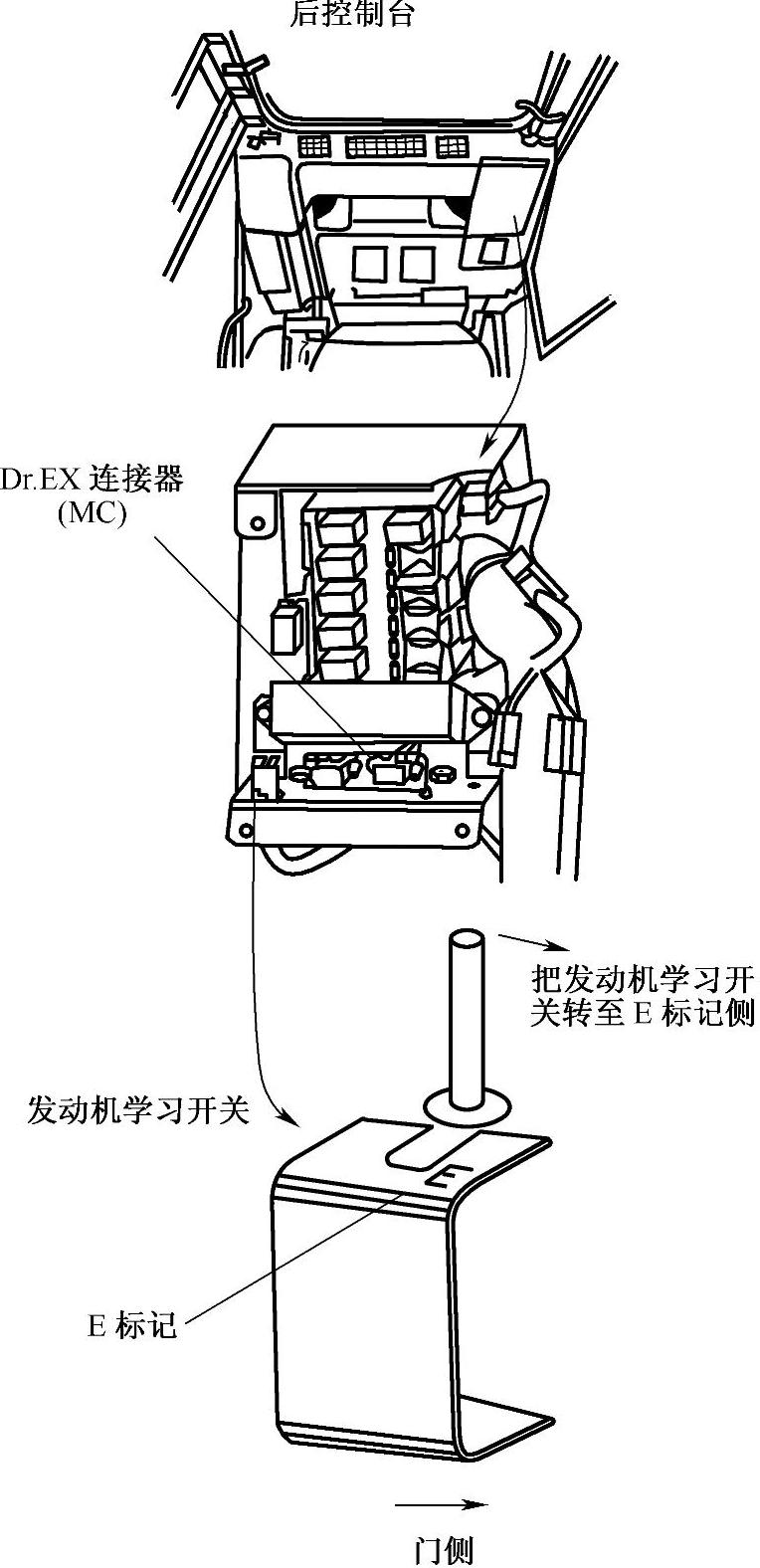

图5-3 把发动机学习开关转到学习位置（标记E侧）

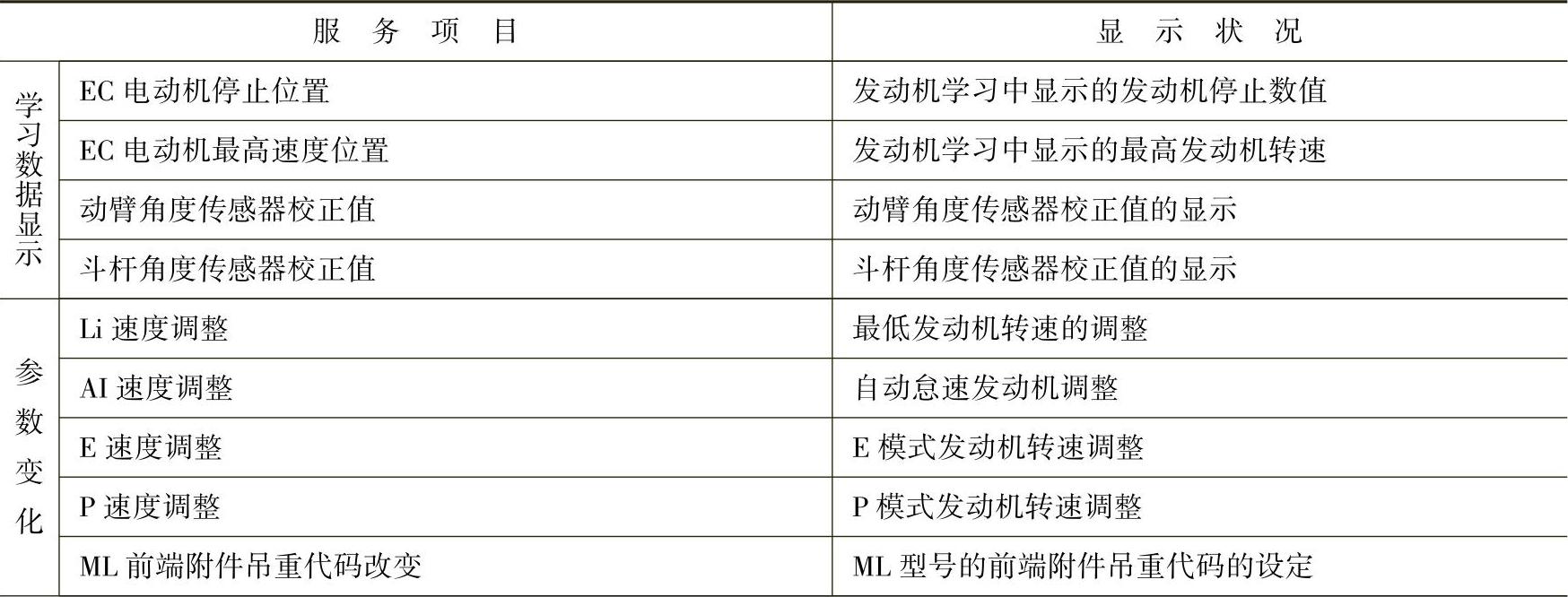

表5-4 服务项目与显示状况

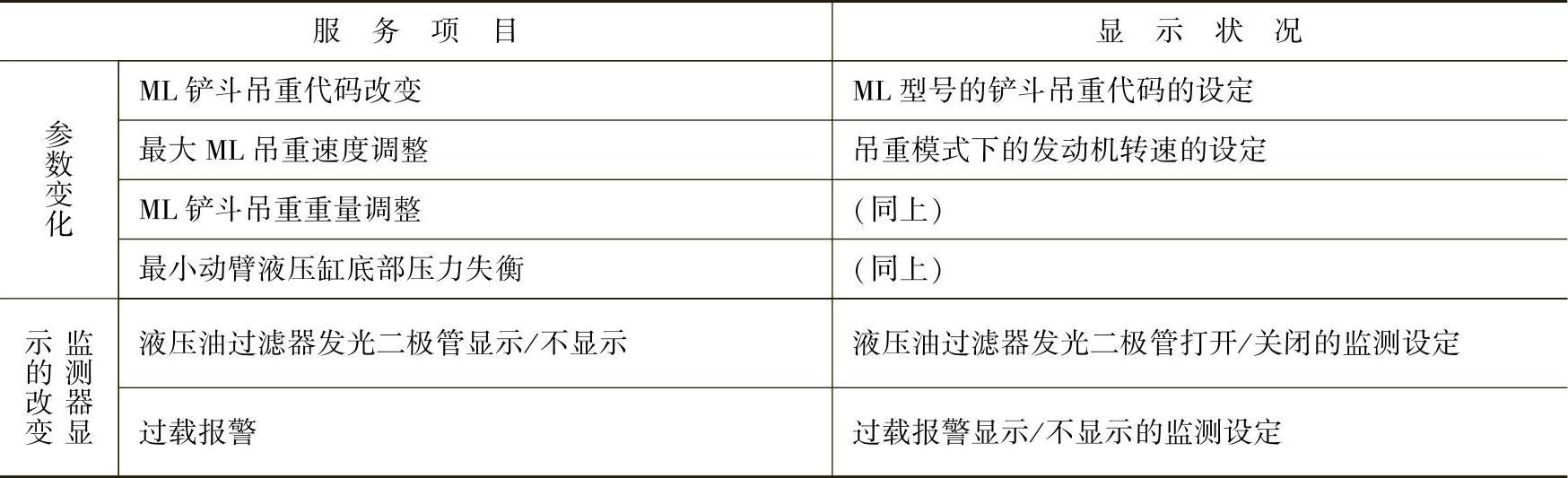

（续）

注：ML规格仅能在日本国内市场买到。

与Dr.EX屏幕面板有关的特殊功能，从开始屏幕开始，随着相应的Dr.EX键的操作而表示出来。

但是，同Dr.EX键操作无关的Dr.EX屏幕面板除外。

1）按F1键开始。按F10键显示型号菜单。

按F1显示型号：ZAXIS70。

型号正确吗？

正确按F1键进入服务模式的选择。

不正确按F10键退出。

在服务模式中，自诊断操作或监测器显示不能实行，按F1键重新检查。按F5键退出。

2）按F1键进入选择功能。

按F3键进入特殊功能。

按F5键退出。

3）按F3键进入选择功能。

按F6键显示学习数据。

按F7键改变参数。

按F8键显示检测器。

按F5键退出。

4）按F6键进入EC电动机关闭位置。

按F7键进入EC电动机最大速度位置。

按F8键进行动臂角度传感器修正值修正。

按F3键进入下一步EC电动机关闭位置。按F5键退出。

5）按F7键进入选择项目。

按F6键调整L1速度。

按F7键调整AI速度。

按F8键调整E速度。

按F3键进入下一步。

按F5键退出。

按F3键进入下一步。(www.daowen.com)

6）按F6键调整P速度。

按F7键调整破碎锤状态时发动机转速。

按F8键调整辅助液压钳状态时发动机转速。

按F3键进入下一步。按F5键退出。

7）P速度调整。

在帮助内的调整范围输入你想要的调整偏差。

按F3键进入下一步。按F5键退出。按F7键帮助。

按F7键进行P速度调整，调整范围：0～120min；初始：0min。最小调整偏差：10min。数值调整在10以内。按F5键退出。

8）按F3键进入P速度调整。

普通调整：0min。

调整：107min。

按F1键执行。按F2键校正。按F4键返回。按F5退出。按F7键帮助。

9）按-键，再按1键，再按0键，再按0键，再按F1键，进入调整偏差、数据证实页面。

调整偏差数据名称，进行P速度调整。

按F3键进入下一步。按F5键退出。

10）普通调整：0min。

调整：-100min。

按F1键执行。

按F4键返回。

按F5键退出。

11）按F1键进入如下调整：

调整偏差数据名称：P速度调整。最后的屏幕显示P速度调整。

按F3键进入下一步。按F1键，普通调整：0min。调整：-100min。

按F4键返回，按F5键退出。

关闭Dr.EX。结束。

12）按F6键进入液压油过滤器堵塞显示器。

按F7键、F8键进入过载报警。

按F3键进入下一步。按F5键退出。

13）按F6键进入液压油过滤器堵塞显示器。

按F1键：ON。

按F2键：OFF。

按F5键退出。

按F1键或F2键进入数据传递，液压油过滤器堵塞显示器（按F1键监测器ON。按F2键监测器OFF）。

监测器：ON或OFF。按F1键进入液压油过滤器堵塞显示器。按F5键退出。

调整后的操作性能检查（检查已经改变的泵流量和发动机转速）。

注意：调整发动机转速和至附件的流量后，将发动机学习开关转到中位。如果发动机学习开关在发动机学习位置时发动机起动，MC将不能控制发动机、泵和阀，从而不能检查泵流量和发动机转速的改变。

1）将钥匙开关转到OFF。

2）等待约10s。

3）把发动机学习开关转到中位。

4）断开Dr.EX插头（当用Dr.EX进行监测时忽略该步骤）。

5）将钥匙开关转到ON。

6）起动发动机。

7）检查机器的操作性能。
