1.提要

通过使用安装在所要测量的主泵输油口的液压测试仪测量泵流量来检查主泵性能。同时使用压力表。

注意：该测量方法是一个简单的方法。测得的数值将比精确测量值低约5%。为了测量精确，断开来自控制阀的回油油路并将其连接到液压油箱。

2.准备

1）关闭发动机并按下液压油箱顶部的空气排放阀以释放剩余的空气。连接一个真空泵。注意：在把液压便携式测试仪连接在主泵时，操作真空泵。

2）拆下主泵压力测试油口上的螺塞。把管接头、软管和压力表安装在油口上，如图4-66所示。

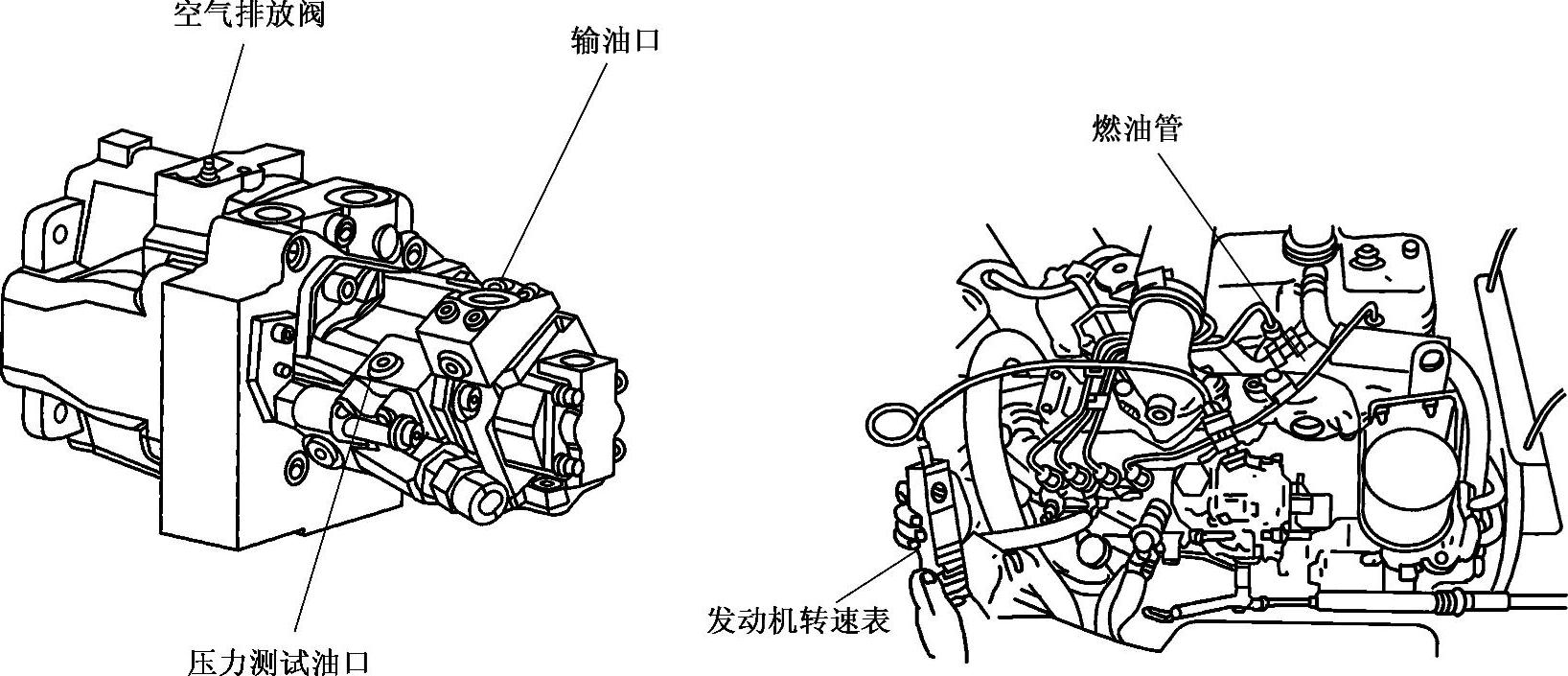

图4-66 安装压力表

3）断开主泵输油口内的软管和管接头。把螺塞装入断开软管上的管接头内。

4）如图4-67所示，把流量表安装在主泵3与控制阀的输油口之间。

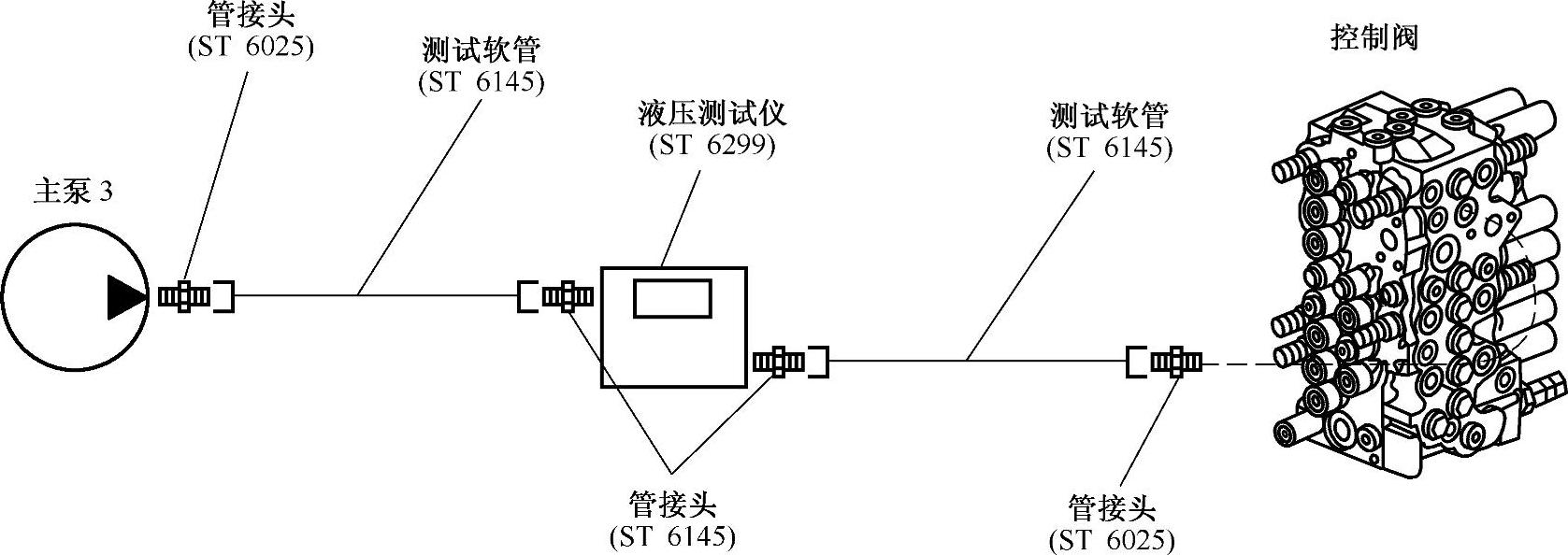

图4-67 把流量表安装在主泵3与控制阀的输油口之间

5）把发动机转速表安装到喷油管上。完全打开液压测试仪载荷阀。

6）断开真空泵。拧松泵壳体顶部的螺塞。起动发动机并排放空气直到油流出螺塞周围的间隙。此时，要检查管路的连接处是否漏油。

3.测量

1）将液压油温度保持在（50±5）℃。(www.daowen.com)

2）选择开关位置如表4-9所示。

3）逐步关闭液压测试仪载荷阀时，测量流量和在设定油压时的发动机转速。

4）重复测量3次，并计算其平均值。

4.调整主泵3流量

提示：通过改变减压阀设定压力来调整泵流量。必要时，拧松锁紧螺母并转动调整螺钉。

1）拆下盖。

2）拧松锁紧螺母，调整设定压力如图4-68所示。

3）顺时针方向转动调整螺钉增加压力，逆时针方向转动降低压力。

4）拧紧锁紧螺母。

5）重新检查流量。

注意：主泵3设定压力的标准变化如表4-15所示（供参考）。

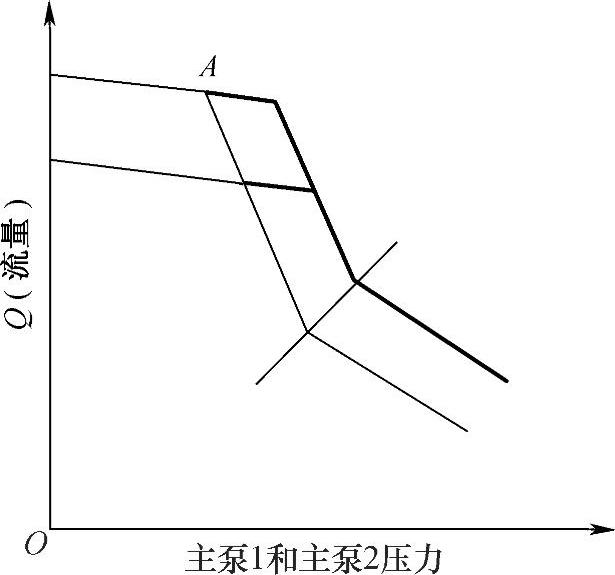

图4-68 调整设定压力

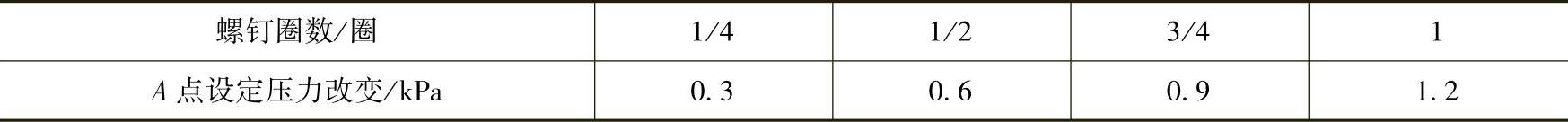

表4-15 主泵3设定压力的标准变化
