主泵1和主泵2流量的测量方法

1.提要

通过使用安装在所要测量的主泵输油口上的液压测试仪测量泵流量来检查主泵性能,同时使用压力表。

注意:该测量方法是一个简单的方法。测得的数值将比精确测量值低约5%。为了测量精确,断开来自控制阀的回油油路并将其连接到液压油箱

2.准备

1)关闭发动机并按下液压油箱顶部的空气排放阀,以释放剩余的空气。连接一个真空泵。

提示:在把液压便携式测试仪连接在主泵时,操作真空泵。

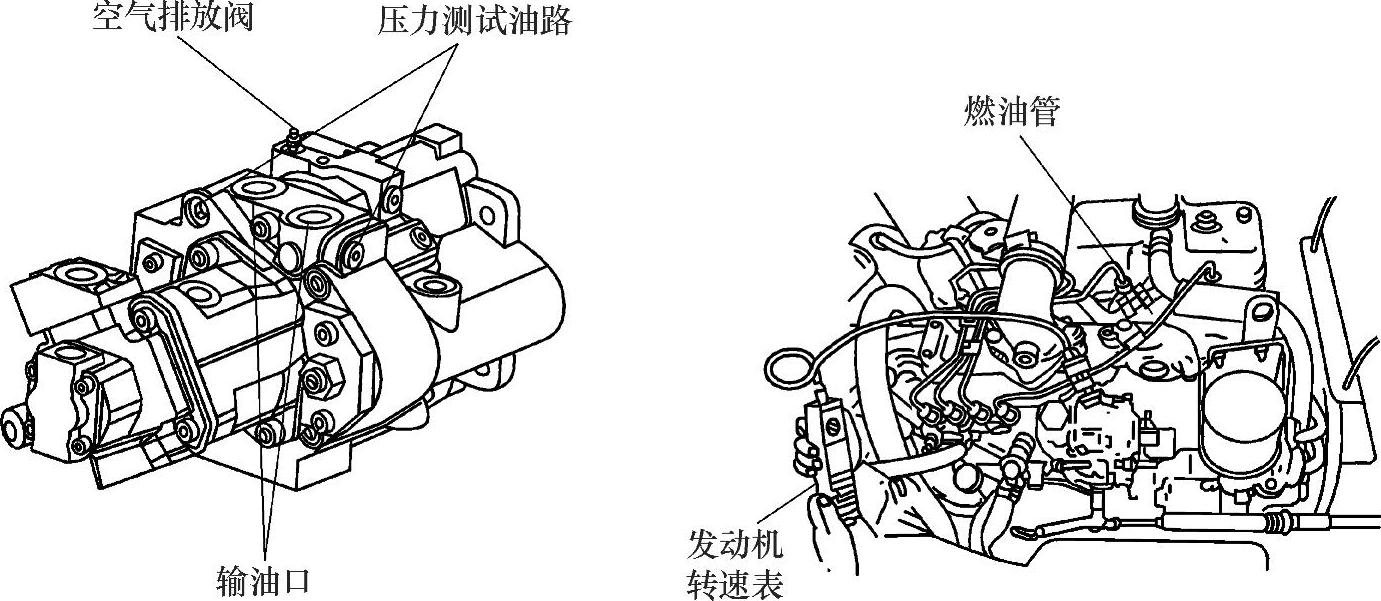

2)如图4-60所示,拆下主泵压力测试油口上的螺塞。把管接头、软管和压力表安装在油口上。


图4-60 把管接头、软管和压力表安装在油口上

3)断开主泵输油口内的软管和管接头。把螺塞装入断开软管上的管接头内。

4)如图4-61所示,把流量表安装在主泵1和主泵2与控制阀的输油口之间。


图4-61 把流量表安装在主泵1和主泵2与控制阀的输油口之间

5)把发动机转速表安装到喷油管上。完全打开液压测试仪载荷阀。

6)断开真空泵。拧松泵壳体顶部的螺塞。起动发动机并排放空气直到油流出螺塞周围的间隙。此时,要检查管路的连接处是否漏油。

3.测量

注意:来自主泵3的输油压力控制主泵1和主泵2的流量。因此,当主泵3在中位(无负荷)和在溢流(负荷)时两次测量流量。

1)将液压轴温度保持在(50±5)℃。

2)选择开关位置如表4-9所示。

3)逐步关闭液压测试仪载荷阀时,测量流量和在设定油压时的发动机转速。当主泵3在无负荷和在负荷(溢流回转系统)时两次测量流量。

4)重复测量3次,并计算其平均值。

4.调整主泵1和主泵2的流量(主泵3无负荷时)

提示:主泵3无负荷时,通过改变斜盘设定压力来调整泵流量。必要时,拧松锁紧螺母并转动调整螺钉。

主泵1和主泵2流量控制压力无负荷,如图4-62所示。

1)拧松锁紧螺母。


图4-62 主泵1和主泵2流量控制压力无负荷

2)如图4-63所示,顺时针方向转动调整螺钉增加压力,逆时针方向转动降低压力。


图4-63 调整主泵1和主泵2的流量

3)拧紧锁紧螺母。

4)设定调整压力后重新检查流量。

注意:主泵1的主泵2A点设定压力变化如表4-13所示(供参考)。

表4-13 主泵1和主泵2A点设定压力改变值


5.调整主泵1和主泵2流量控制阀(主泵3有负荷时)

主泵1和主泵2流量控制压力有负荷,如图4-64所示。

注意:通过改变减压阀设定压力来调整泵流量。必要时,拧松锁紧螺母并转动调整螺钉。

1)拧松锁紧螺母。

2)如图4-65所示,顺时针方向转动调整螺钉增加压力,逆时针方向转动降低压力。

注意:增加减压阀的压力时,改变主泵1和主泵2减小的压力。

3)拧紧锁紧螺母。

4)设定调整压力后重新检查流量。


图4-64 主泵1和主泵2流量控制压力有负荷


图4-65 调整改变减压阀设定压力

注意:减压阀压力和A点设定压力的变化如表4-14所示(供参考)。

表4-14 减压阀压力和A点设定压力的变化
