阀柱顶部开始与由复位弹簧保持上升的弹簧导套的上部表面接触。
1.中位(输出曲线如图3-33所示:A至B)
1)如图3-34所示,当中位时,阀柱完全堵塞了油口P(来自先导泵)的压力油。通过阀柱中的油道,至油口T(液压油箱)的出油口被打开。因此,出油口(至控制阀)中的油压与油口T的油压相等。
2)当操纵杆稍微倾斜时,凸轮倾斜,向下移动推杆。推杆沿弹簧导套压缩复位弹簧。这时,由于出油口中的油压与油口T中的油压相等,在阀柱顶部的下表面保持与弹簧导套接触的同时,阀柱向下移动。
3)这种状态持续到至油口P的阀柱上的孔打开。
2.调节或减压时(输出曲线如图3-35所示:C至D)
1)如图3-36所示,当进一步倾斜操纵杆,再向下移动推杆时,至油口P的阀柱的孔打开,使油口P中的压力油流入出油口。
2)出油口中的油压作用在阀柱的底面,阀柱被向上推动。
3)直到作用在阀柱底面的向上的力克服了平衡弹簧的力时,平衡弹簧不被压缩。于是,阀柱不再上升,使出油口中的油压增大。
4)由于出油口中的油压增大,向上推动阀柱的力增加。当这个力克服了平衡弹簧的力时,平衡弹簧被压缩,使阀柱向上移动。
图3-33 中位时输出曲线
图3-34 先导阀中位操作

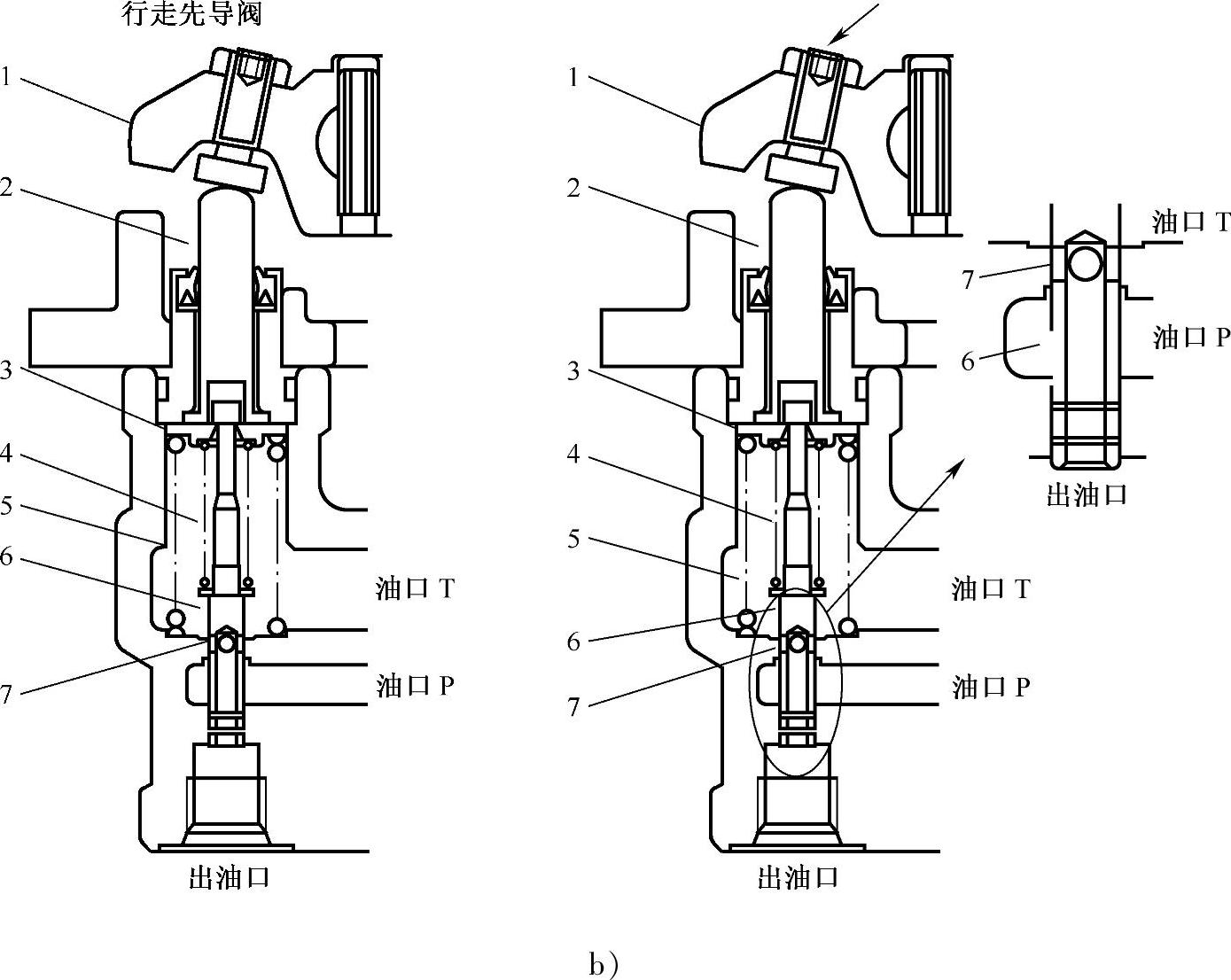

图3-34 先导阀中位操作(续)
a)先导阀 b)行走先导阀
1—凸轮 2—推杆 3—弹簧导套 4—平衡弹簧 5—复位弹簧 6—阀柱 7—孔
5)由于阀柱向上移动,孔被关闭,使来自油口P的压力油停止流入出油口,出油口中的压力油停止增加。(www.daowen.com)
6)当阀柱向下移动时,平衡弹簧被压缩,弹簧力增加。因此,出油口中的油压变得与作用在阀柱(由弹簧力平衡在适当位置)底面的油压相等。
3.全行程(输出曲线图如图3-37所示:E至F)
1)如图3-38所示,当全行程移动操纵杆时,推杆向下移动,直到前端附件/回转先导阀内的推杆开始与壳体肩部接触,或行走先导阀的凸轮开始与壳体接触时为止。
图3-35 调节或减压时输出曲线
图3-37 全行程时输出曲线
2)这时,推杆底部直接推动阀柱。因此,即使出油口的油压进一步增加,阀柱上的孔仍保持打开。
3)因此,出油口的油压与油口P的油压相等。
注意:前端附件和回转控制总的操纵杆行程由推杆的行程尺寸E确定。行走控制总的操纵杆行程由凸轮的行程尺寸E确定。
图3-36 调节或减压时
a)先导阀 b)行走先导阀
1—凸轮 2—推杆 3—弹簧导套 4—平衡弹簧 5—复位弹簧 6—阀柱 7—孔
图3-38 全行程移动操纵杆时
a)先导阀 b)行走先导阀
1—凸轮 2—推杆 3—弹簧导套 4—平衡弹簧 5—复位弹簧 6—阀柱 7—孔
