通过改变斜盘角度，使柱塞行程变化控制泵的流量。

1.根据泵输油压力的流量控制（主泵1和主泵2）

泵输油压力的流量控制（主泵1和主泵2）功能：控制主泵1和主泵2的输油压力，使主泵1和主泵2的总负荷不超出设定功率。

泵输油压力的流量控制（主泵1和主泵2）操作：

1）当主泵1和主泵2的输油压力由于负荷增加而增大时，增大的输油压力作用于柱塞。

2）压力油压向柱塞，使斜盘向后推动，直至在中心销的中心处，斜盘与弹簧1和2个力相等。

3）主泵1和主泵2的流量减小。

2.当进行回转和前端附件的复合操作时的流量控制（主泵1和主泵2）

复合操作时的流量控制功能：根据回转（主泵3）的负荷，主泵1和主泵2的负荷减小。控制主泵1和主泵2的输油压力，使主泵1、主泵2和主泵3的总负荷不超过设定的功率。

复合操作时的流量控制操作：

（1）通过减压阀减小各主泵的压力，减压后主泵3的输油压力作用于控制柱塞内的油腔。

（2）当进行回转和前端附件的复合操作时，如果发生主泵3的输油压力增加，控制柱塞向左移动。

（3）如图3-4所示，控制柱塞椎动主泵1和主泵2的斜盘。因此斜盘角度变小，主泵1和主泵2的流量减小。

图3-4 复合操作时的流量控制

3.根据泵输油压力的流量控制（主泵3）(www.daowen.com)

泵输油压力的流量控制（主泵3）功能：如图3-5所示，调节器控制主泵3的输油压力，使主泵3和先导泵的总负荷不超过设定的功率。

泵输油压力的流量控制（主泵3）操作：

1）主泵3的输油压力通过油口P作用于阀柱塞。

2）如图3-6所示，当压向阀柱塞的力克服了弹簧力时，阀柱塞向右移动，压力油从油口P流向油口A。

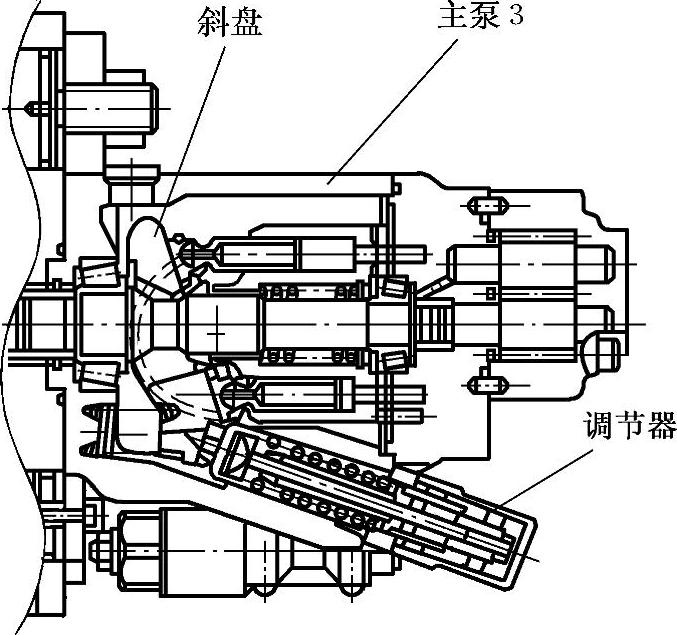

图3-5 调节器控制主泵3的输油压力

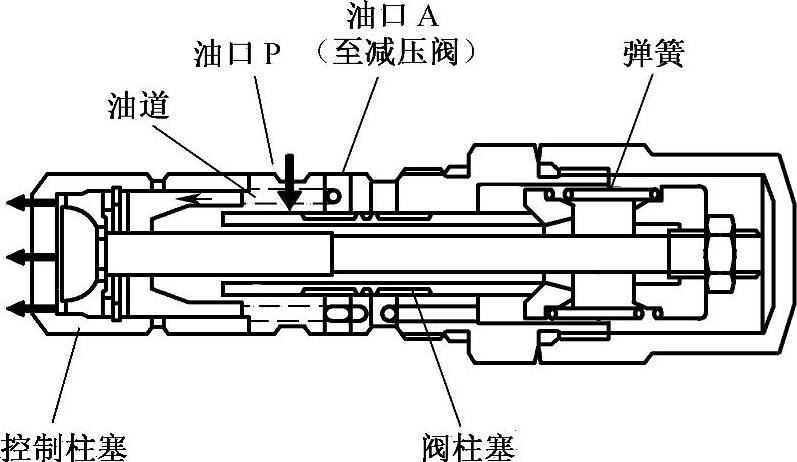

图3-6 压力油从油口P流向油口A

3）进入油口A的压力油通过油道流入控制柱塞，向左推动控制柱塞。

4）控制柱塞推动斜盘，使斜盘角度变小，来自主泵3的流量减小。

5）进入油口A的压力油同时流入减压阀，控制主泵1和主泵2的流量。

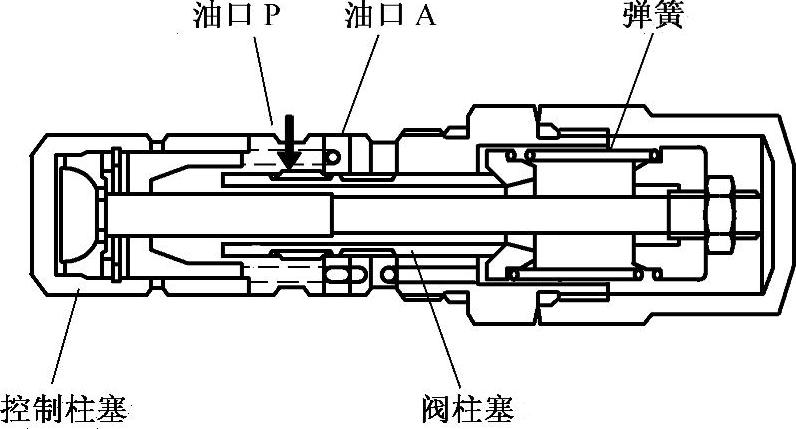

图3-7 阀柱塞向左移动

6）如图3-7所示，当控制柱塞被推动时，弹簧受到压缩，弹簧力变大。当弹簧力克服了阀柱塞的力时，阀柱塞向左移动。因此，从油口P到油口A的压力油被堵住，不能流动。

7）当主泵3的输油压力过高时，阀柱塞向右移动，斜盘的斜角变小。
