绘制广场绿化景观图时,可直接调用绘制好的广场总平面图,在此基础上进行绿化的分区布置。
1)正常启动AutoCAD 2016,在“快速访问”工具栏中,单击“打开”按钮,将本书配套光盘“案例\13\广场总平面图.dwg”文件打开。
2)再单击“另存为”日按钮,将文件另存为“案例\13\广场绿化景观图.dwg”文件。

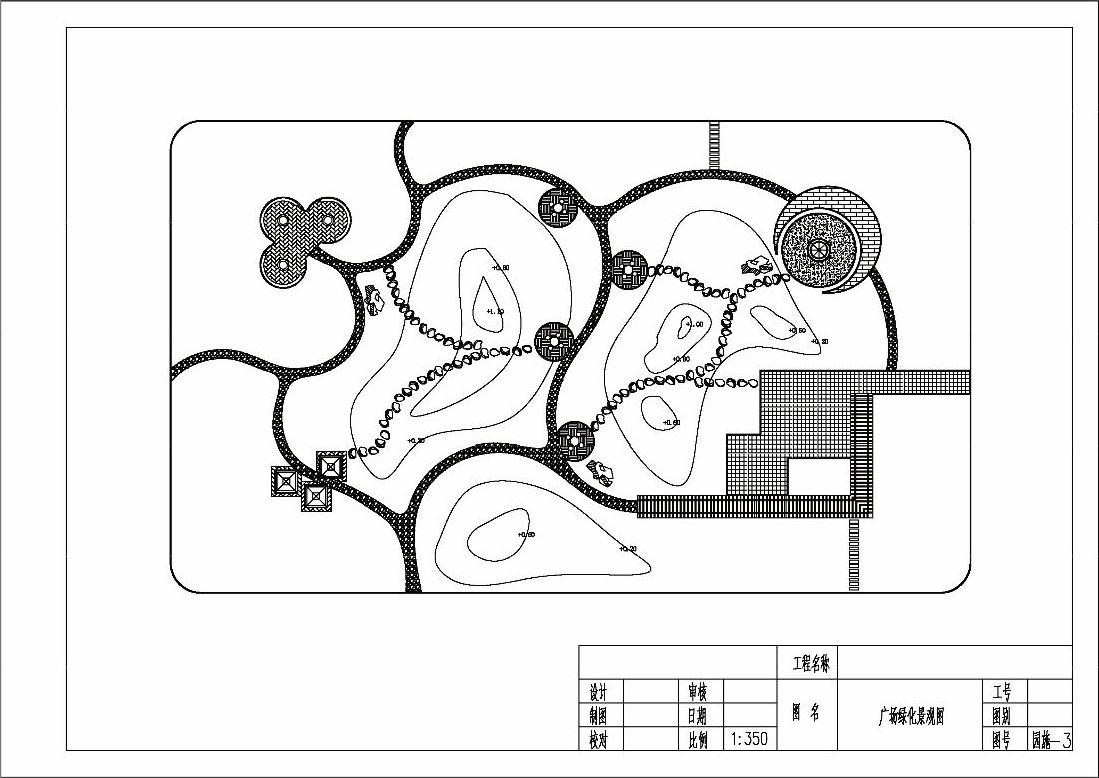

3)执行“删除(E)”命令,将总平面图中的文字注释对象删除,然后修改标题栏的相应内容,如图13-63所示。
图13-63 调用文件并作调整

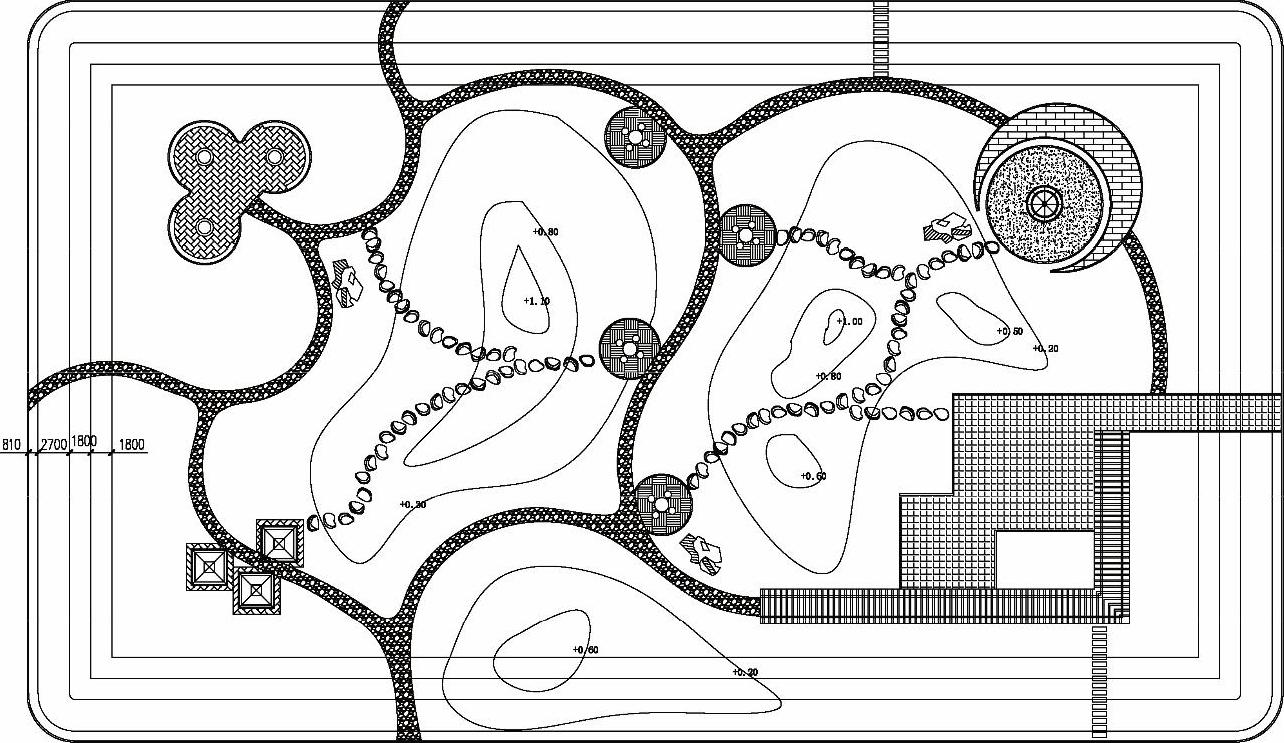

4)执行“偏移(O)”命令,将广场总平面区域内轮廓边向内依次偏移810、2700、1800、1800mm,且将偏移得到的线条转换为“绿化配景线”图层,如图13-64所示。
图13-64 偏移轮廓线

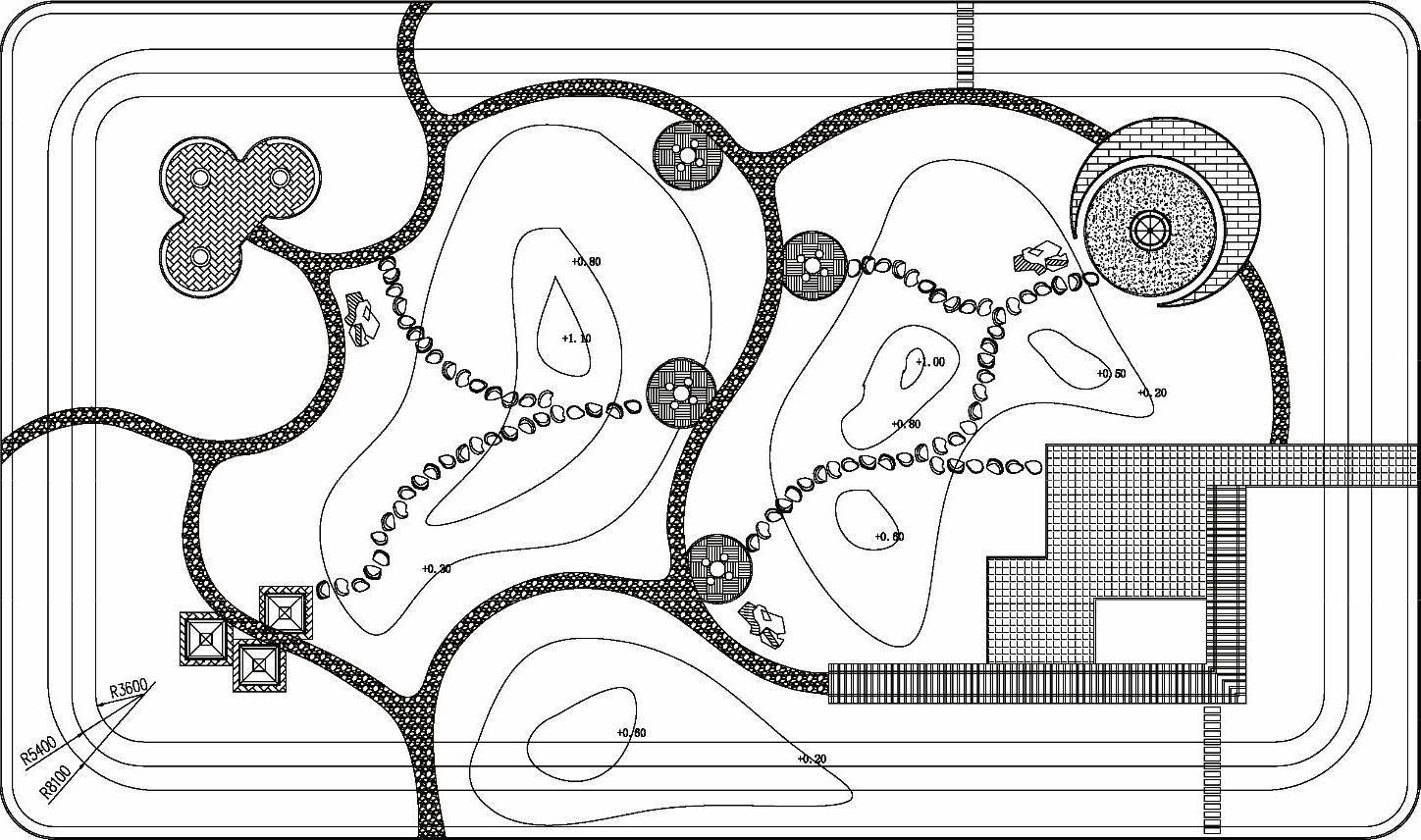

5)选择“绿化配景线”图层为当前图层,执行“圆角(F)”命令,设置不同的圆角值,进行相应的圆角处理,如图13-65所示。
图13-65 圆角处理

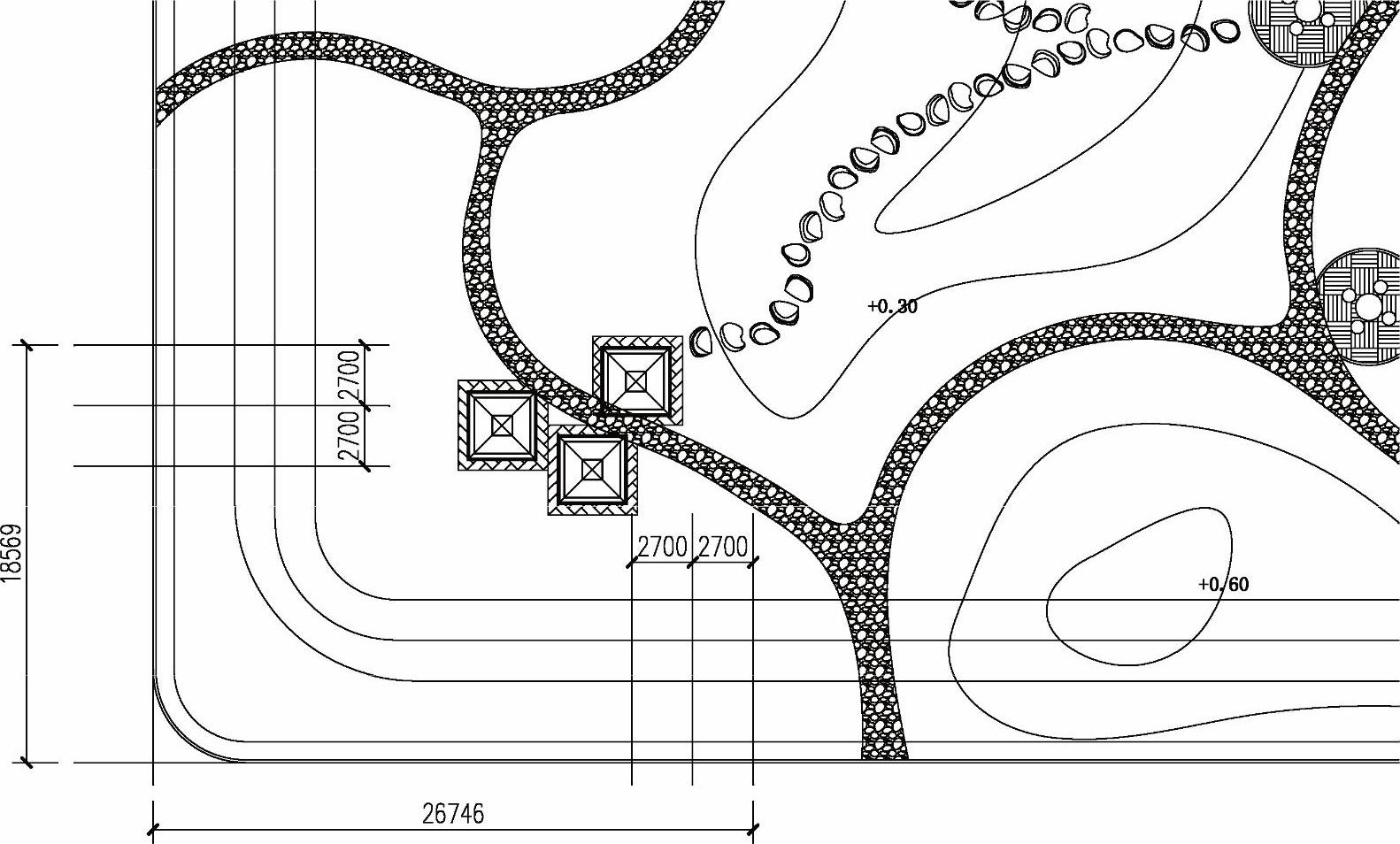

6)执行“直线(L)”命令,在总平面图左下角位置,捕捉外围线绘制两条相交线;再执行“偏移(O)”命令,将其按图13-66所示进行水平和垂直方向的偏移。
图13-66 绘制线段

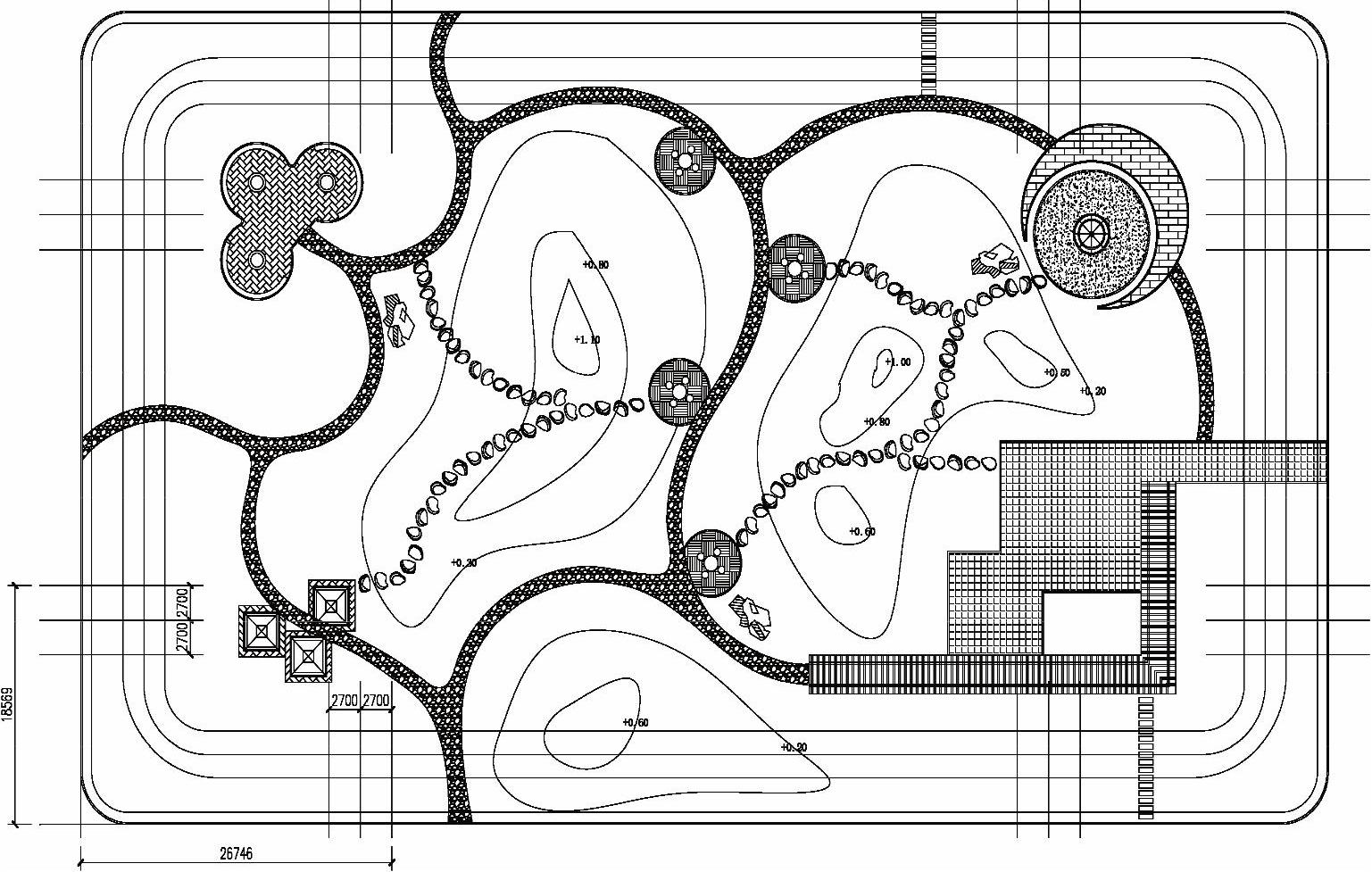

7)执行“镜像(MI)”命令,将绘制的线条镜像到总平面图的其他3个角,如图13-67所示。
(www.daowen.com)
图13-67 镜像线条

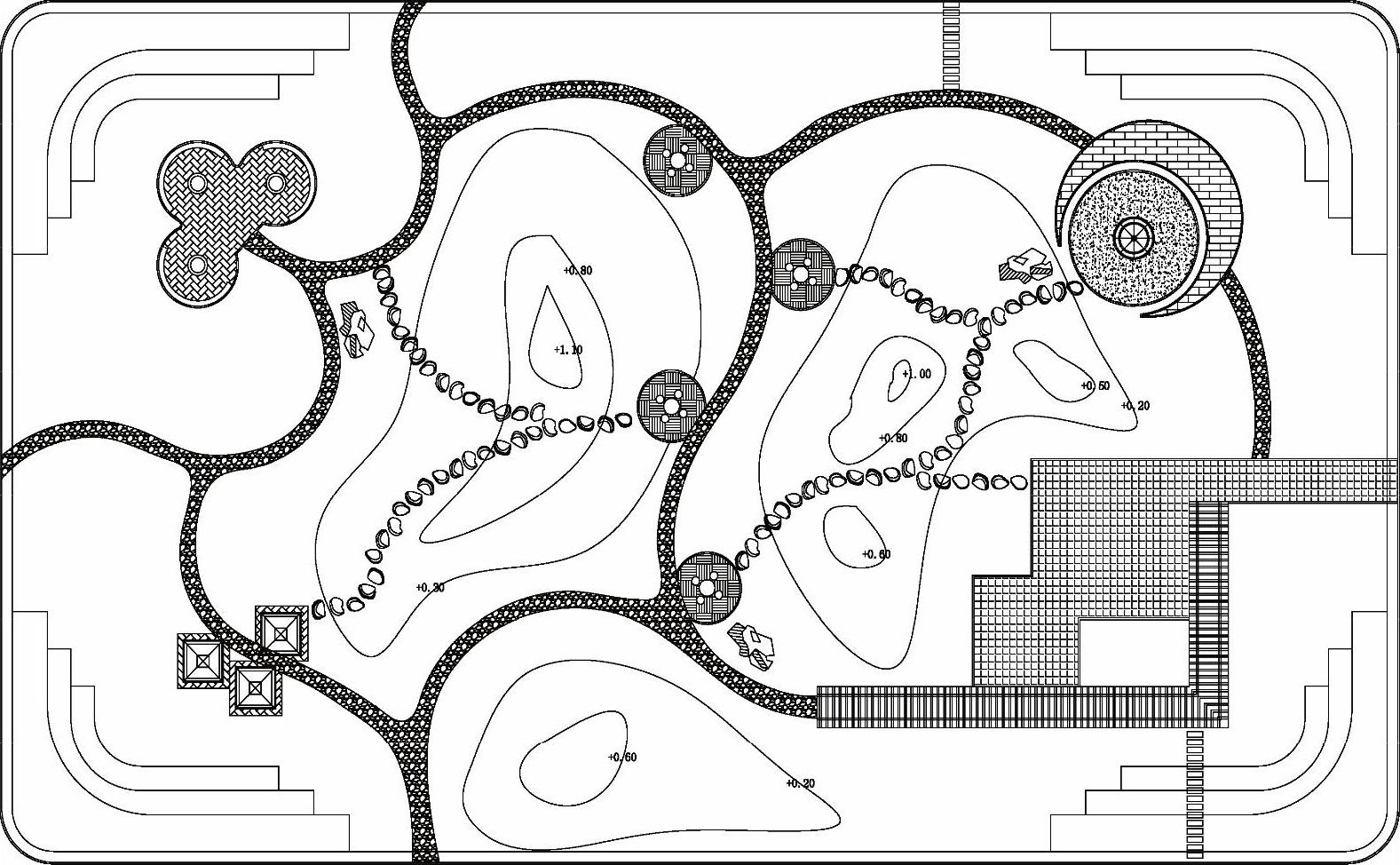

8)执行“修剪(TR)”命令,修剪掉多余的线条,效果如图13-68所示。
图13-68 修剪效果
9)执行“直线(L)”命令和“修剪(TR)”命令,在绿化线与园路相交位置进行处理,显示出园路,如图13-69所示。
图13-69 完成绿化区域

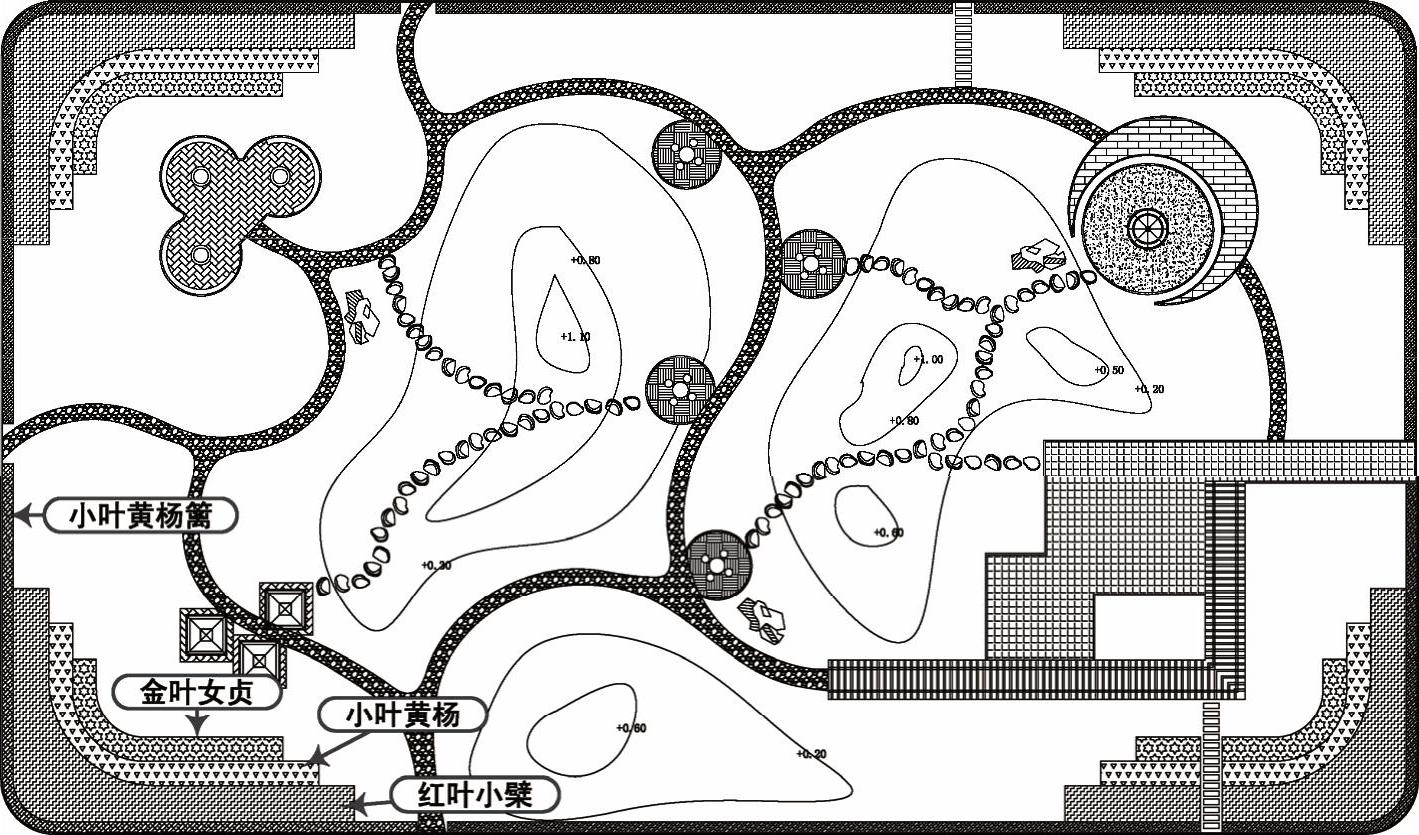

10)执行“图案填充(H)”命令,选择图案“ANSI38”,比例值为2000,对外环绿化区填充“小叶黄杨篱”植物图例。
11)选择图案“ZIGZAG”,比例值为2000,对第二环填充“红叶小檗”植物图例。
12)选择图案“TRIANG”,比例值为2000,对第三环填充“小叶黄杨”植物图例。
13)选择图案“STARS”,比例值为2000,对内环填充“金叶女贞”植物图例,如图13-70所示。
图13-70 填充绿地

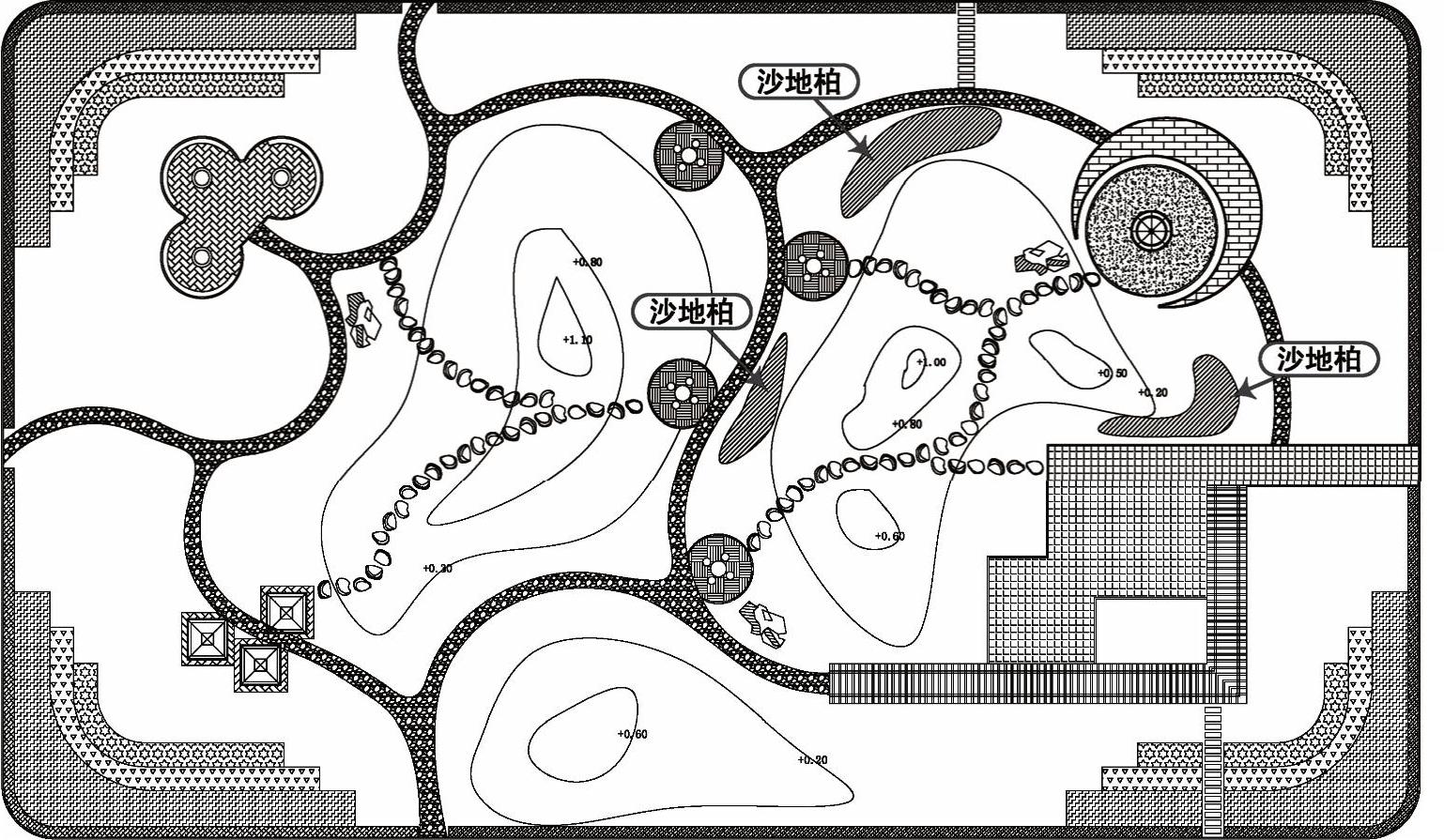

14)执行“样条曲线(SPL)”命令,在总平面图内部相应位置绘制出绿化区域;再执行“图案填充(H)”命令,为其填充“ANSI31”图案,比例为2000,以表示“沙地柏”植物图例,如图13-71所示。
图13-71 绘制内部绿化区
