下面来绘制剖切索引符号，然后将其布置到相应位置，以进行索引符号标注，操作如下。

1）绘制“剖切索引符号”。执行“圆（C）”命令，在空白位置指定一点作为圆心，然后根据命令提示选择“直径（D）”选项，再输入直径值10，绘制一个直径为10mm圆，如图13-55所示。

2）执行“直线（L）”命令，过“象限点”绘制水平线，如图13-56所示。

3）执行“多段线（PL）”命令，选择“宽度（W）”项，设置全局宽度为0.5mm，在水平线上侧绘制一条长为5mm的水平多段线，如图13-57所示。

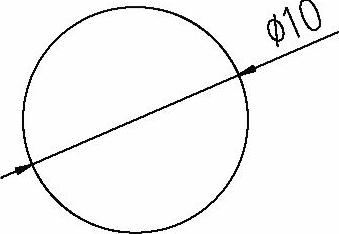

图13-55 绘制圆

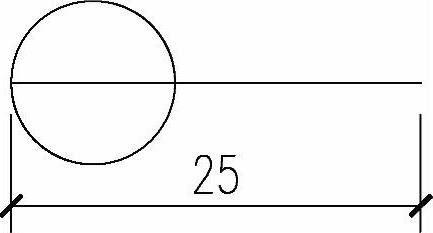

图13-56 绘制直线

图13-57 绘制多段线

4）执行“多行文字（MT）”命令，设置字体为“宋体”，字高分别为3.5和2mm，分别在上、下半圆内注写相应文字，如图13-58所示。

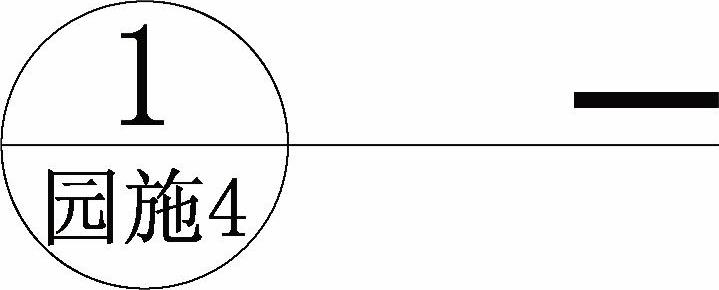

图13-58 标注文字

专业技能：图纸号详解(www.daowen.com)

“园施4”的字高为2.5mm，以保证下半圆的字不超出圆。

在索引符号圈内，上下圆的属性含义不同，上半圆的属性（如“1”）表示详图号，下半圆的属性（如“园施4”）表示该详图所在的图纸编号（1号详图在园施第4页）。

5）执行“创建块（B）”命令，将绘制的索引剖切符号保存为内部图块。

6）执行“插入块（I）”命令，将保存的“索引剖切符号”按照1∶300的比例插入到图形相应位置，如图13-59所示。

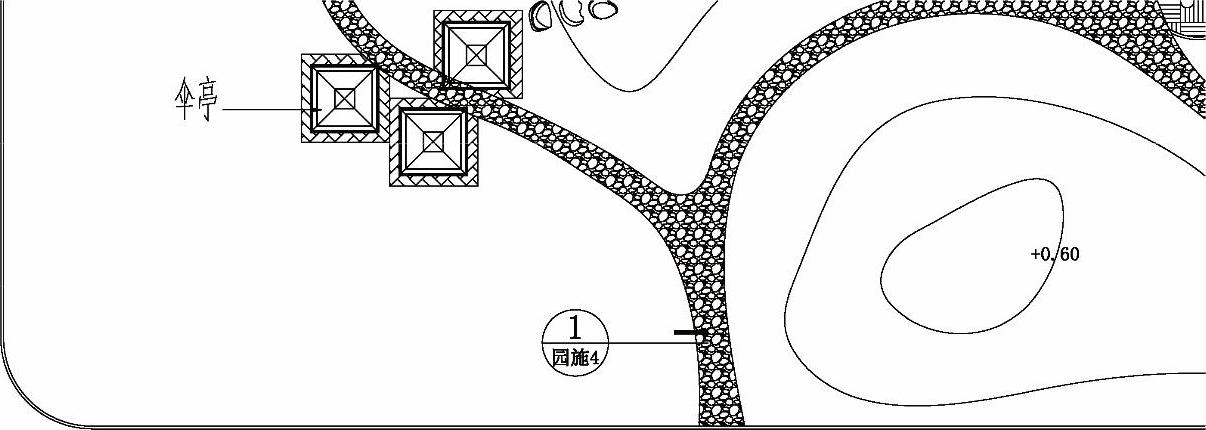

图13-59 标注索引符号1

7）执行“复制（CO）”命令，将插入的“索引剖切符号”复制到相应位置，然后通过“旋转（RO）”和“直线（L）”等命令，调整剖切位置线，并修改相应的详图号，如图13-60所示。

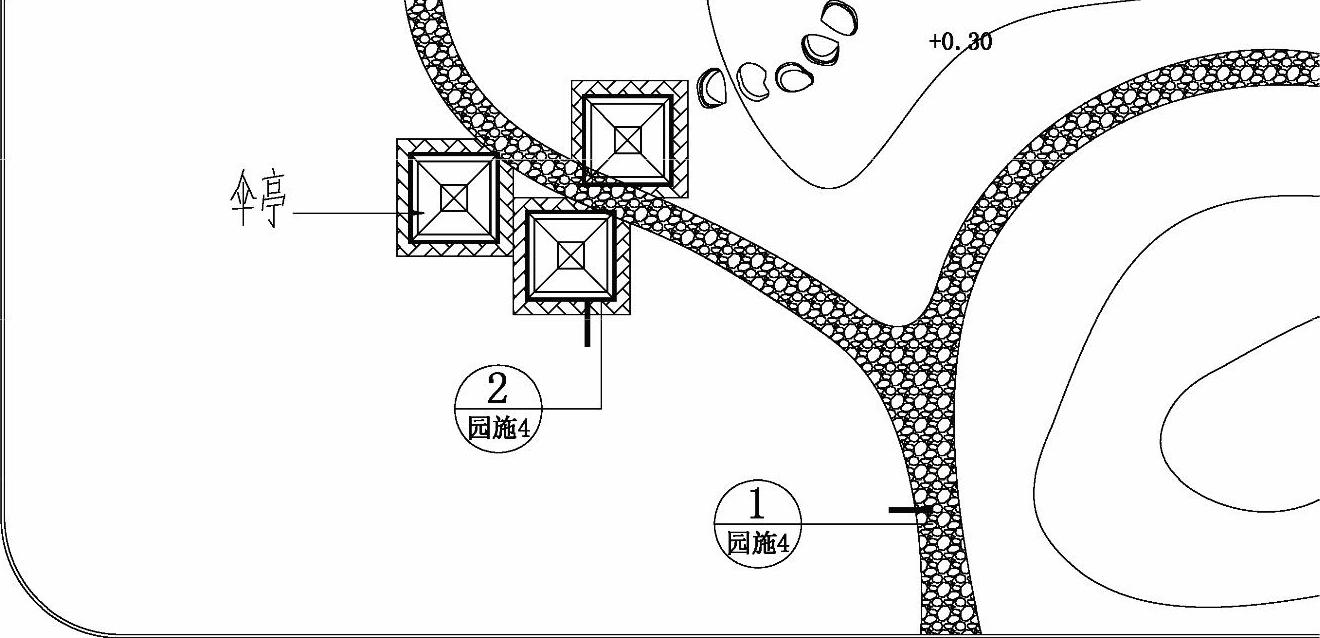

图13-60 标注索引符号2

8）用同样的方法，标注出平面图中其他的剖切索引符号，效果如图13-61所示。

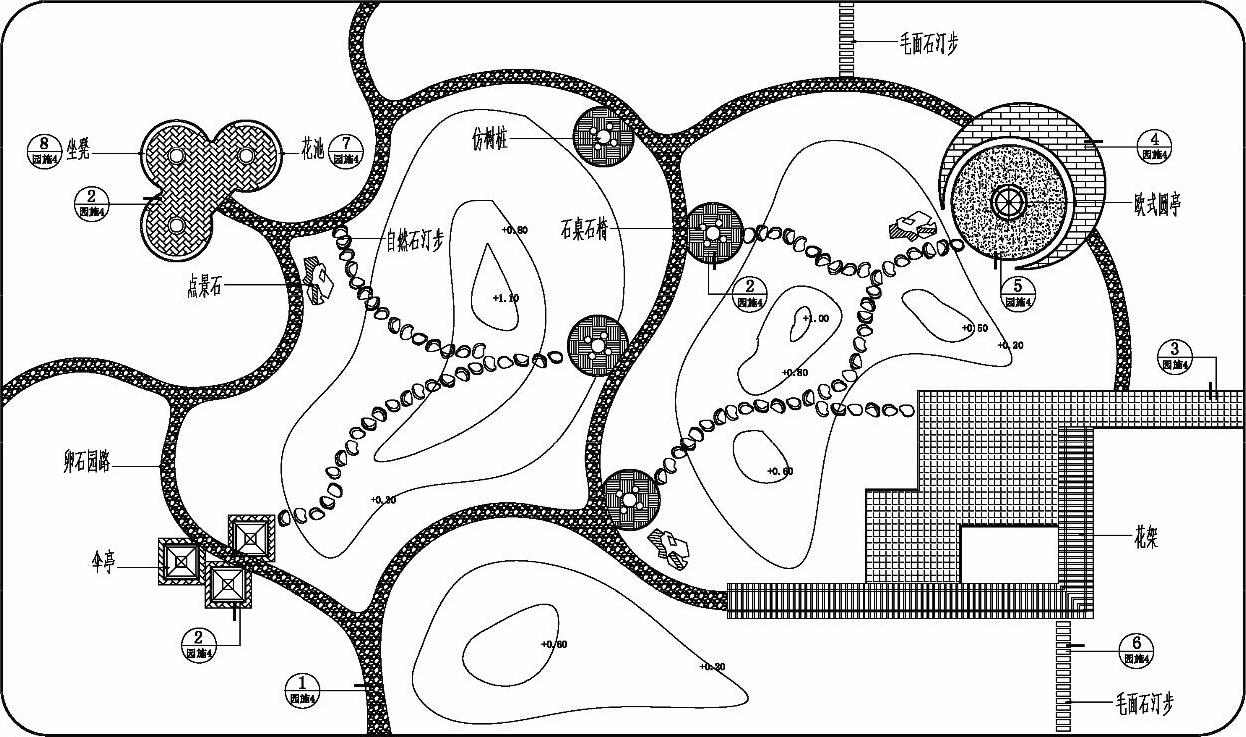

图13-61 索引标注效果

9）至此，广场总平面索引图已经绘制完成，按<Ctrl+S>组合键进行保存。
