根据前面绘制的不同铺装区域，接下来绘制与其对应的景观小品，包括花架、欧式圆亭、伞亭、坐凳、树池、石桌石椅、点景石等。

1.绘制坐凳和树池

绘制“坐凳”小品时，可直接在与其对应的铺装位置进行绘制，操作过程如下。

1）在“图层”下拉列表中，选择“小品轮廓线”图层为当前图层。

2）在预留的“坐凳”铺装位置，执行“偏移（O）”命令，将内圆弧各向内偏移400mm，并将偏移出的图形转换为“小品轮廓线”图层。

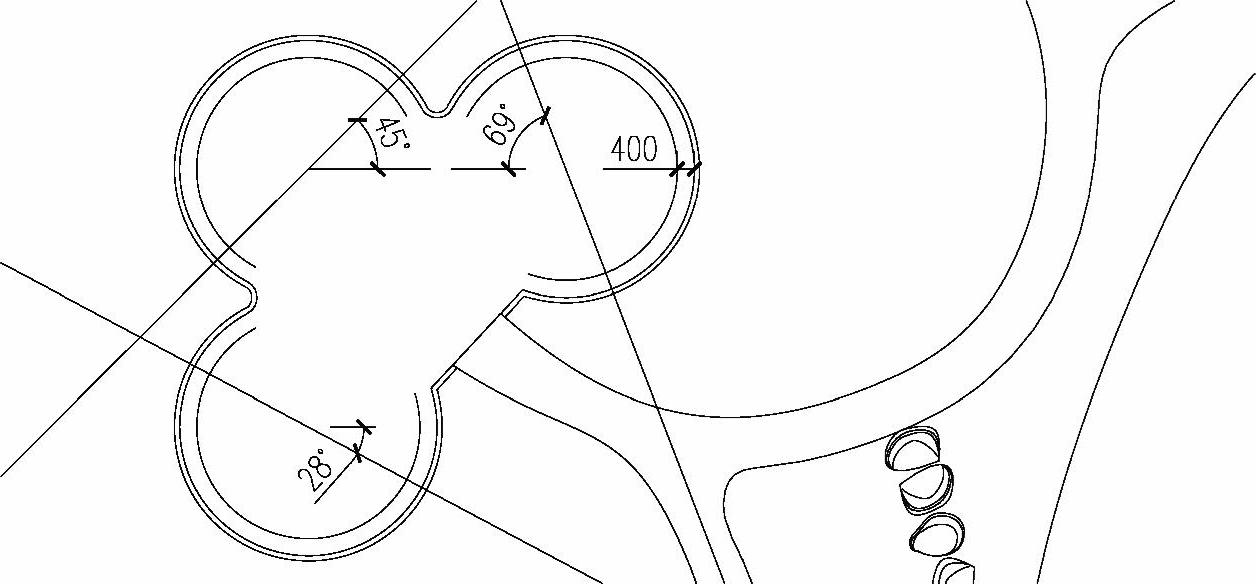

3）再执行“构造线（XL）”命令，绘制几条对应角度的构造线，如图13-25所示。

图13-25 绘制圆弧和构造线

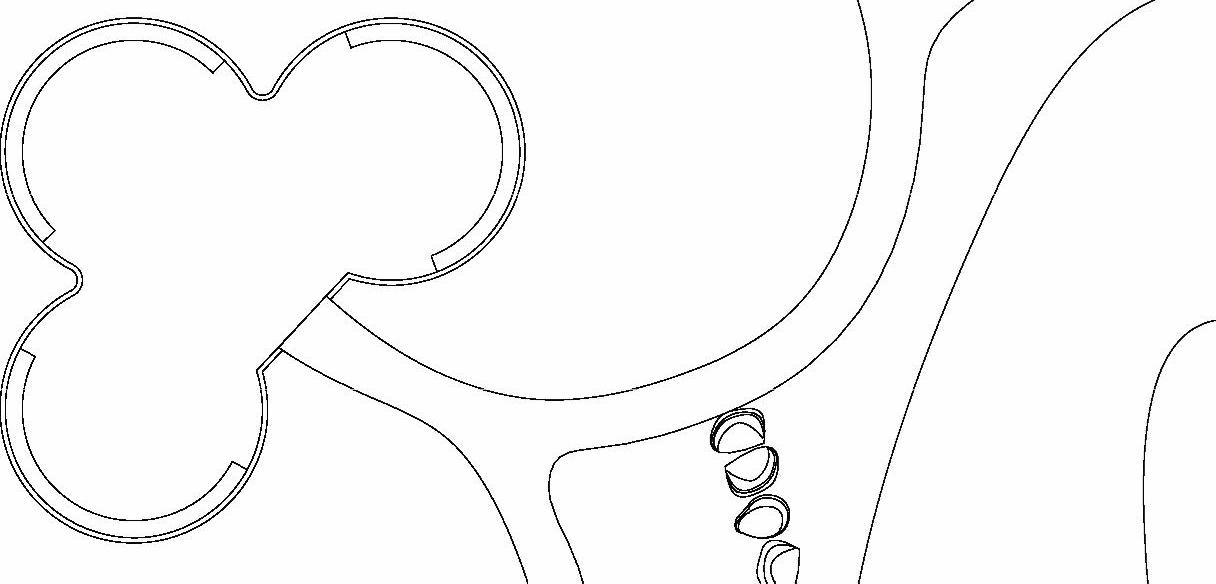

4）执行“修剪（TR）”命令，修剪多余的线条，完成“坐凳”小品，如图13-26所示。

图13-26 坐凳效果

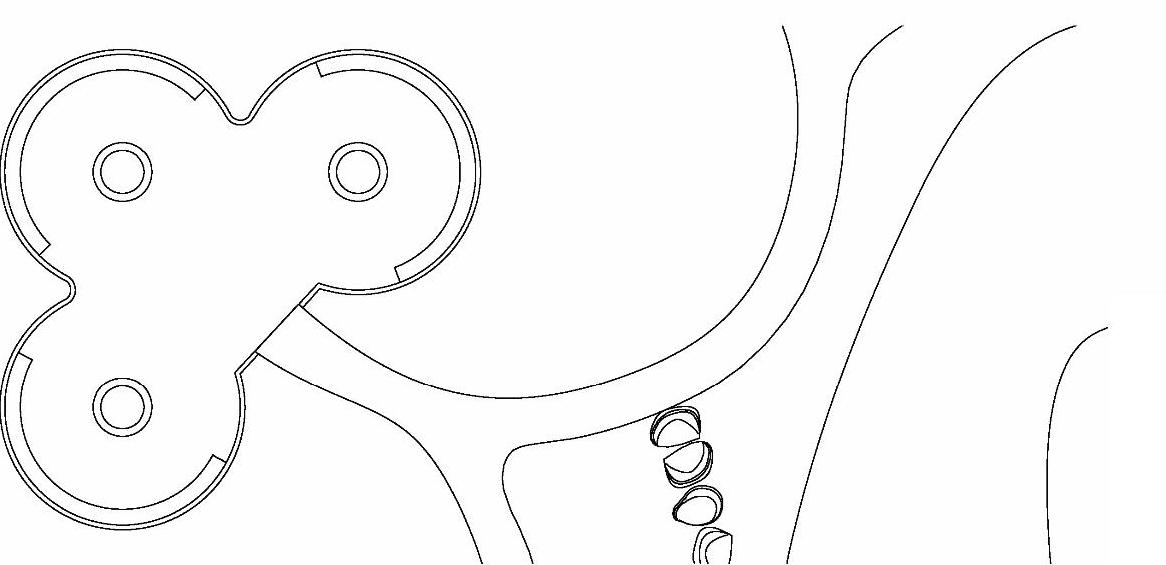

5）执行“圆（C）”命令，绘制半径为550和750mm的一组同心圆作为“树池”；然后将其布置到各圆凳的圆心位置，如图13-27所示。

图13-27 绘制树池

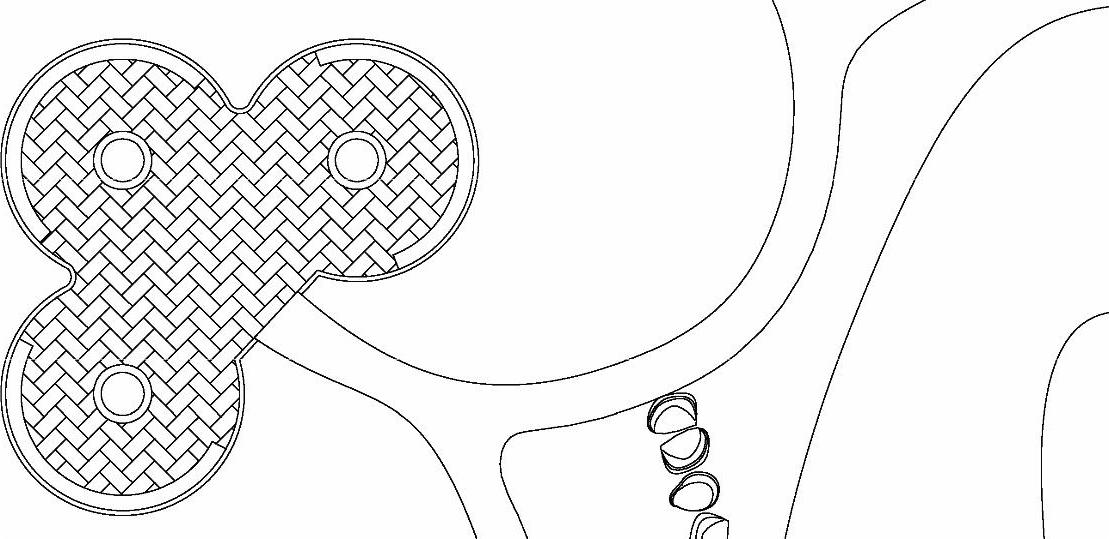

6）执行“图案填充（H）”命令，选择图案“AR-HBONE”，比例为100，对此处地面进行填充，然后将图案转换为“填充线”图层，如图13-28所示。

图13-28 填充图案

2.石桌石椅的绘制

首先绘制“石桌石椅”组合小品，然后将其布置到与其对应的铺装位置，最后对地面进行填充。操作过程如下。

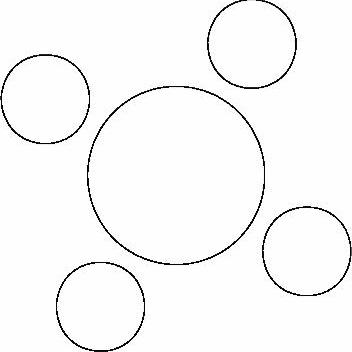

1）执行“圆（C）”命令，绘制半径为600mm的圆作为石桌；然后在石桌周围绘制半径为300mm的圆作为石椅。

2）执行“复制（CO）”命令，围绕石桌布置几个石椅，如图13-29所示。

图13-29 石桌石椅

3）将上一步完成的组合小品，移动和复制到对应铺装位置，如图13-30所示。

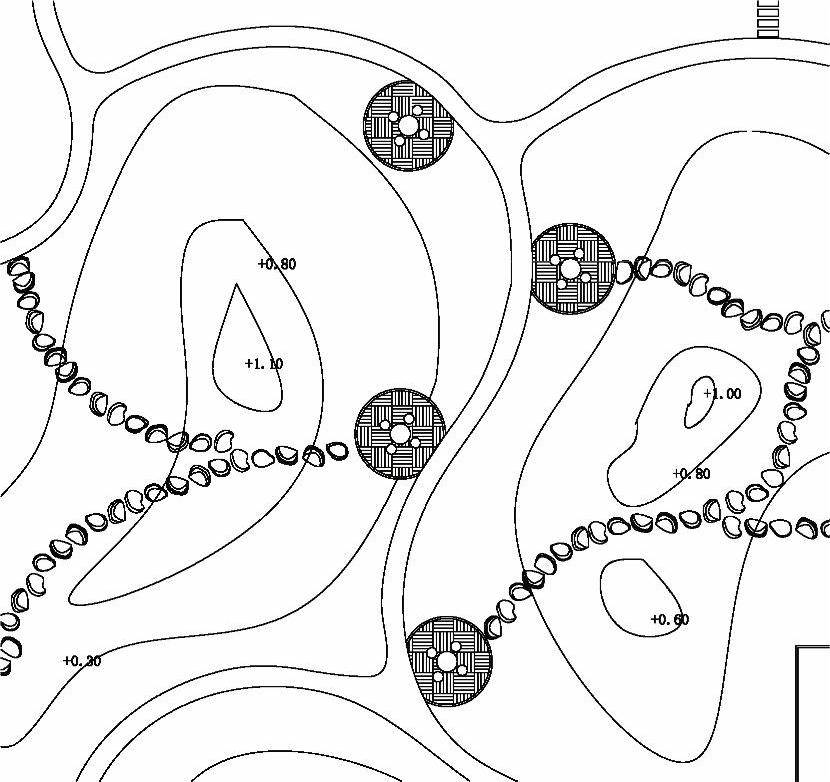

4）执行“图案填充（H）”命令，选择图案“AR-PARQ1”，比例为100，对组合桌椅处的地面进行填充，且将填充的图案置换成“填充线”图层，如图13-31所示。

图13-30 布置图形

图13-31 填充地面

3.欧式圆亭的绘制

首先绘制“欧式圆亭”小品，然后将其布置到与其对应的铺装位置，最后对地面进行填充。操作过程如下。

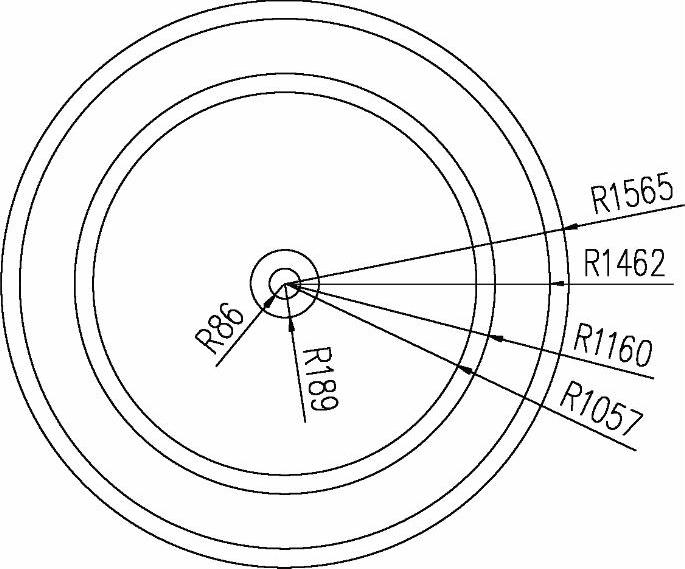

1）执行“圆（C）”命令，绘制出如图13-32所示的几个同心圆。

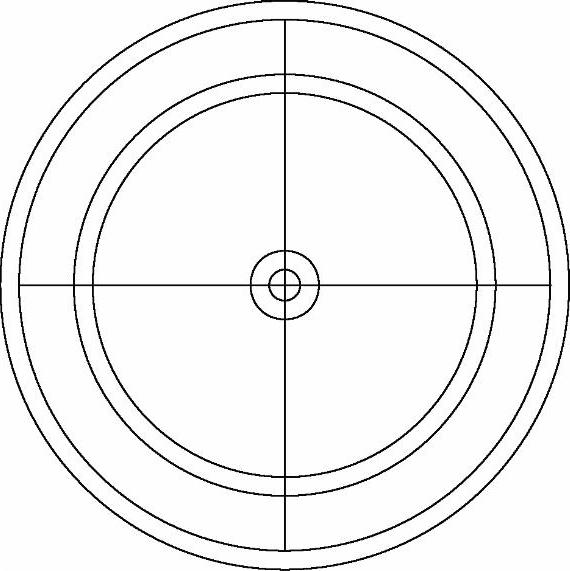

2）执行“直线（L）”命令，绘制过圆心的十字线，如图13-33所示。

图13-32 绘制同心圆

图13-33 绘制十字线

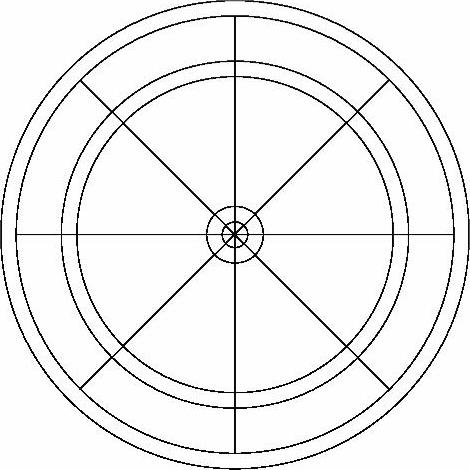

3）执行“旋转（RO）”命令，将绘制的十字线旋转复制45°，如图13-34所示。

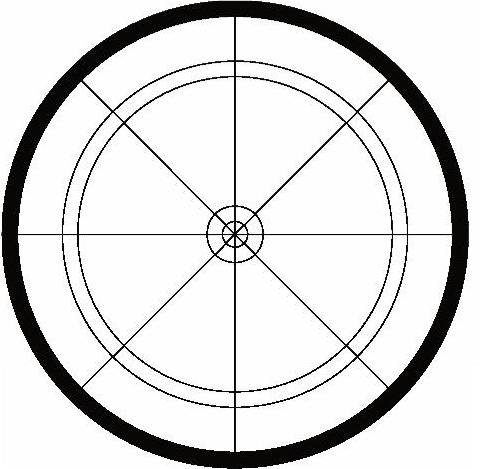

4）执行“图案填充（H）”命令，选择图案“SOLID”，设置颜色为黑色，对外环进行填充，如图13-35所示。

图13-34 旋转复制

图13-35 填充图案

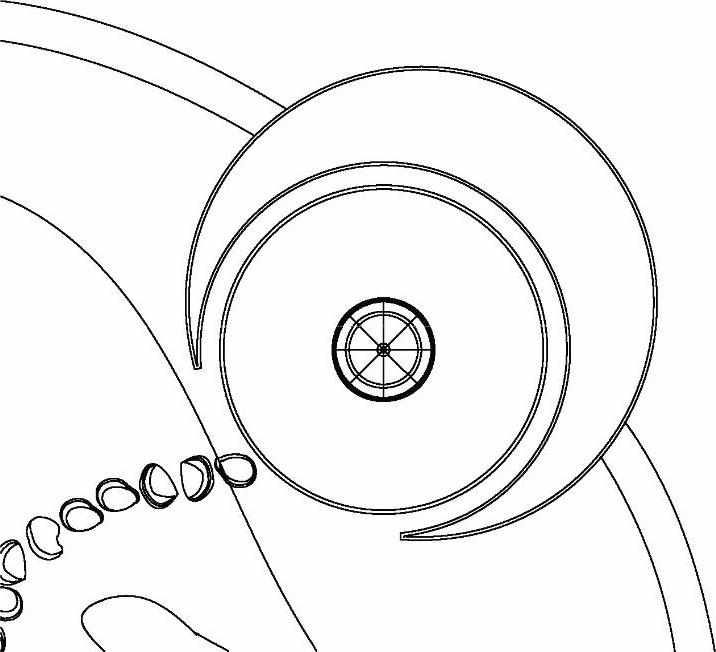

5）执行“移动（M）”命令，将完成的圆亭移动到对应的铺装处，如图13-36所示。

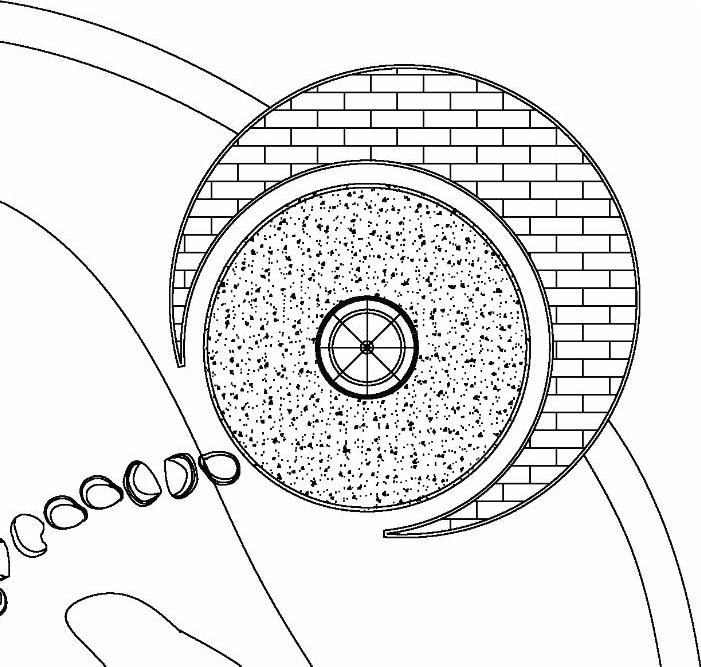

6）执行“图案填充（H）”命令，选择图案“AR-CONC”，比例为100，对圆亭地面进行填充；再选择图案“AR-BRSTD”，比例为8，对月牙形状进行填充，并将图案切换成“填充线”图层，如图13-37所示。

图13-36 移动位置

图13-37 进行图案填充

4.伞亭的绘制 (www.daowen.com)

首先绘制“伞亭”小品，然后将其布置到与其对应的铺装位置，最后对地面进行填充。操作过程如下。

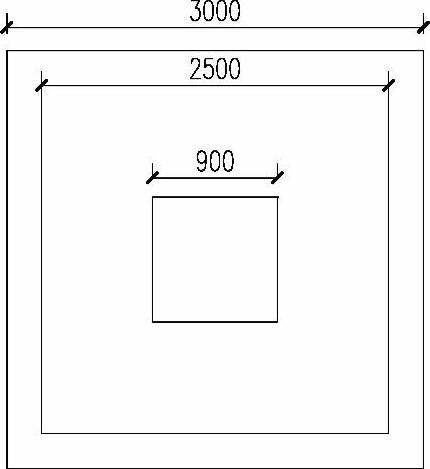

1）执行“矩形（REC）”命令，分别绘制边长为900mm、2500mm和3000mm的正方形，然后使3个正方形几何中心对齐，如图13-38所示。

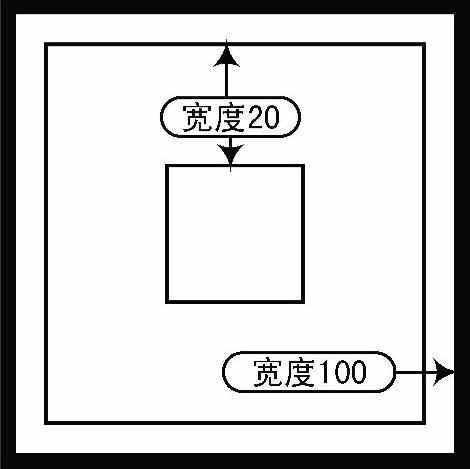

2）分别双击各矩形，在弹出菜单中设置不同的宽度值，如图13-39所示。 提示：

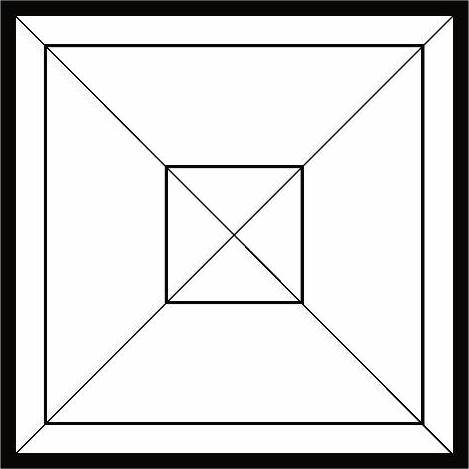

在此可以通过“Ctrl+1”组合键，打开“特性”面板，然后分别选择矩形，在“特性”面板上修改全局宽度值。3）执行“直线（L）”命令，绘制对角连线，形成“伞亭”图形，如图13-40所示。

图13-38 绘制对齐矩形

图13-39 修改宽度

图13-40 绘制对角线

4）通过执行“移动（M）”命令和“复制（CO）”命令，将伞亭布置到对应的铺装位置。

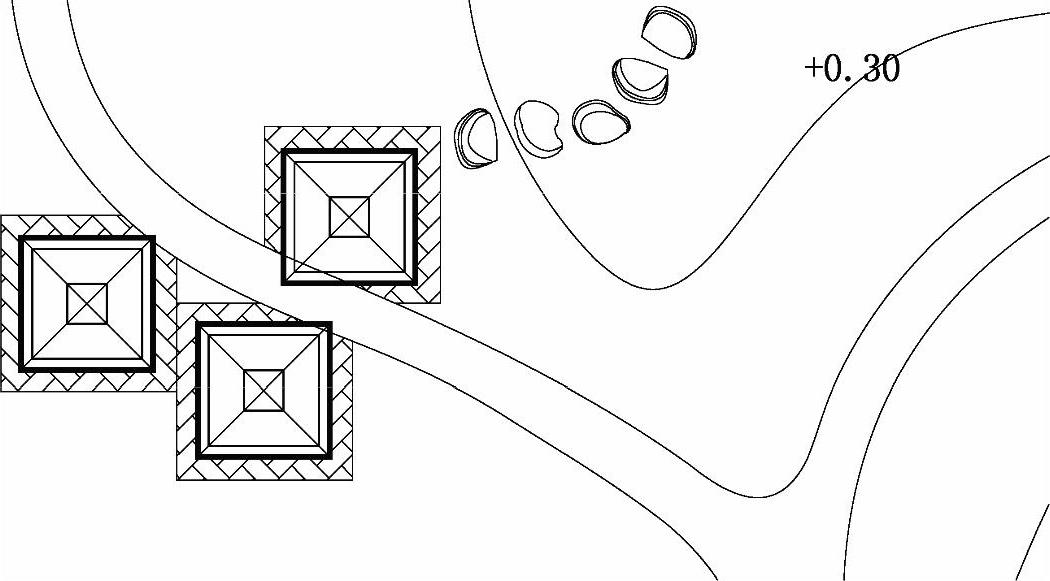

5）再执行“图案填充（H）”命令，选择图案“AR-HBONE”，比例为100，对此处地面进行填充，然后将图案转换为“填充线”图层，如图13-41所示。

图13-41 布置伞亭、填充地面

5.点景石的绘制

首先使用多段线命令绘制出“点景石”图形，然后将其布置到平面图相应位置，其操作过程如下。

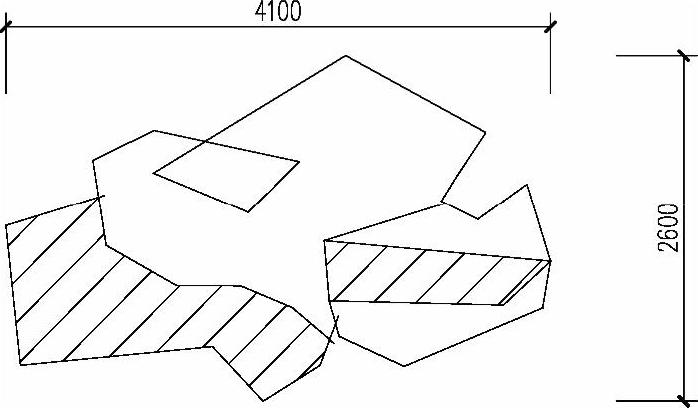

1）执行“多段线（PL）”命令，在如图13-42所示尺寸范围内绘制出不规则的图形以表示“点景石”。

图13-42 绘制点景石

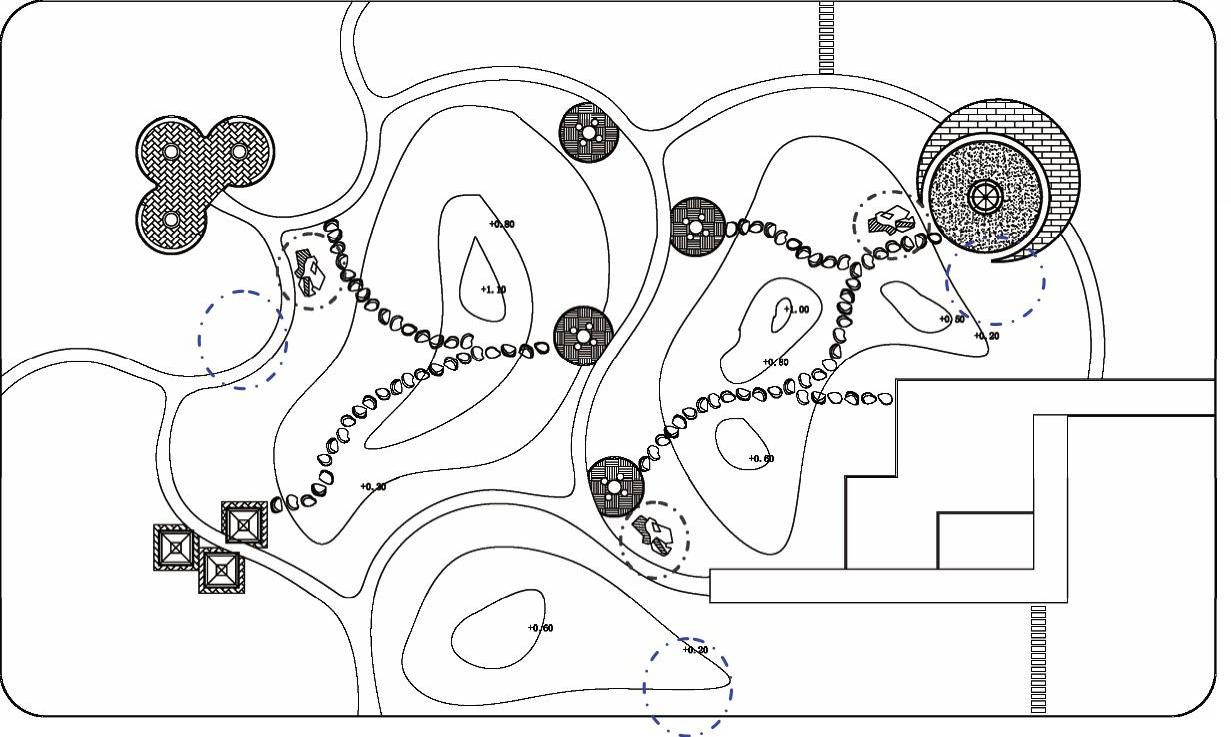

2)通过“移动(M)”复制(CO)”和“旋转(RO)”命令将点景石布置到相应位置，如图13-43所示。

图13-43 布置图形

6.花架的绘制

绘制“花架”小品时，可在空白处先绘制出花架轮廓，再将其移动到与其对应的铺装位置。操作过程如下。

1）为了方便花架的绘制，执行“复制（CO）”命令，将花架铺装轮廓复制一份到空白处。

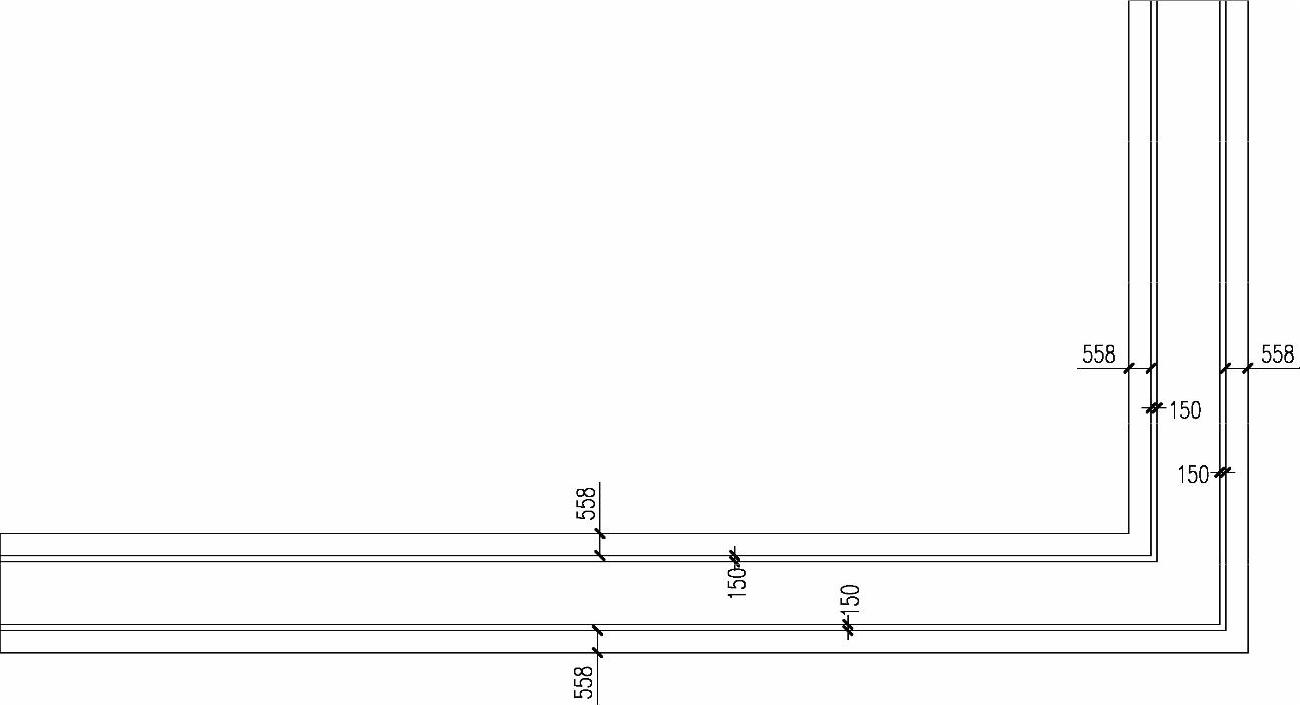

2）执行“偏移（O）”命令，将长度方向的铺装轮廓线各向内偏移558mm和150mm，然后对转角处进行处理，如图13-44所示。

图13-44 偏移轮廓

3）执行“矩形（REC）”命令，绘制142mm×3000mm的矩形，然后将其移动到水平向相应位置。

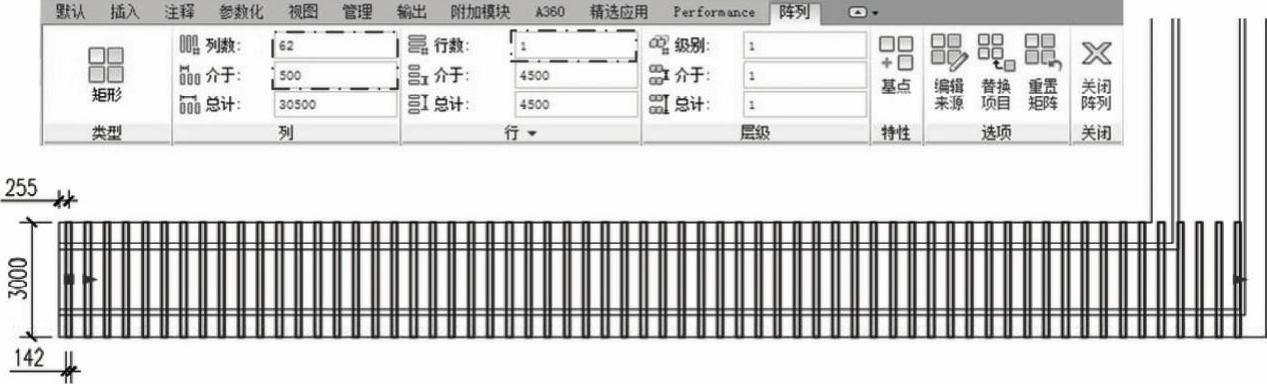

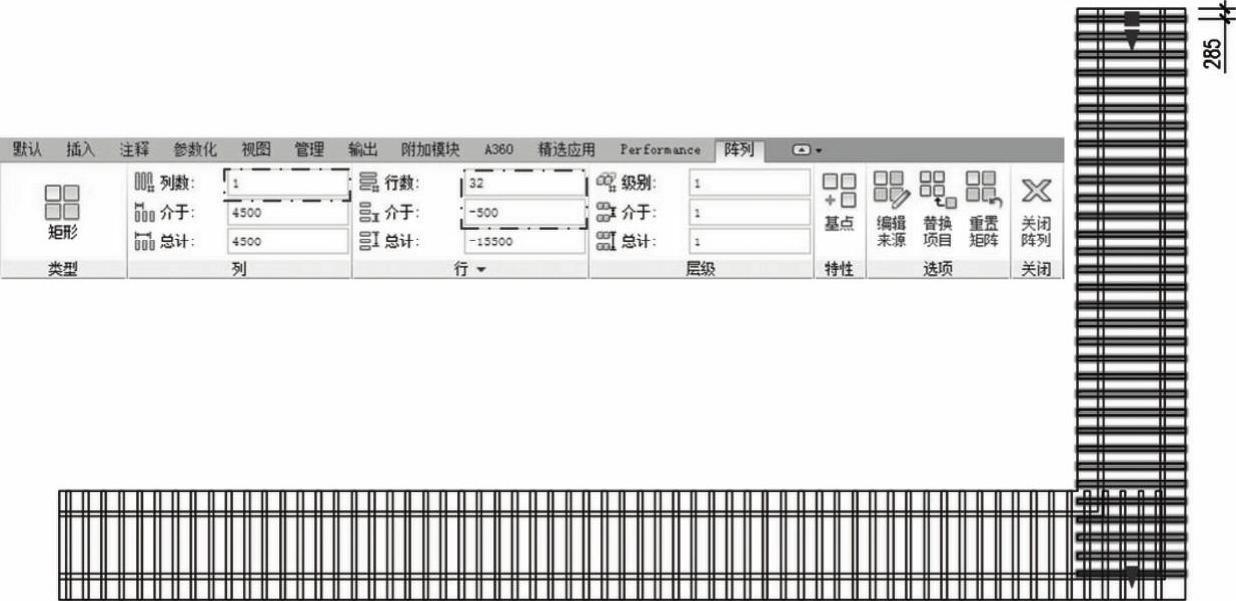

4）然后通过“矩形阵列（Arrayrect）”命令，将其按照如图13-45所示进行阵列。

图13-45 阵列水平方向木方

5）用同样的方法在垂直方向绘制同样大的矩形；然后将其进行矩形阵列操作，如图13-46所示。

图13-46 阵列垂直方向木方

6）执行“分解（X）”命令，将阵列的对象进行打散。

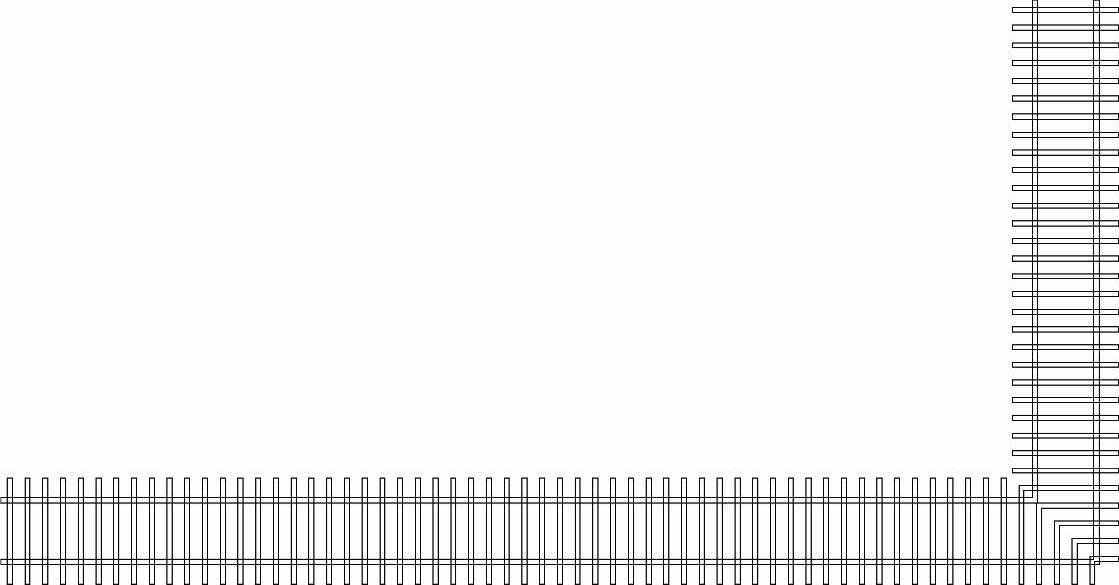

7）执行“修剪（TR）”命令和“删除（E）”命令，对相应的部分进行处理；然后将外围线删除，并将所绘图形转换为“小品轮廓线”图层，如图13-47所示。

图13-47 修剪出花架

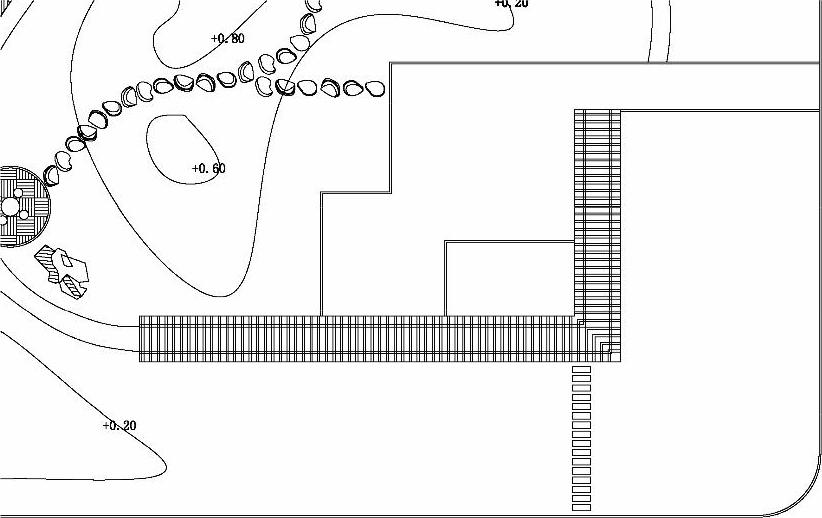

8）把绘制完成的“花架”图形移动到对应铺装位置，如图13-48所示。

图13-48 移动位置

9）选择“填充线”图层为当前图层，执行“图案填充（H）”命令，对“花架”上方的铺装区域填充“ANGLE”图案，比例为2000，如图13-49所示。

图13-49 填充图案

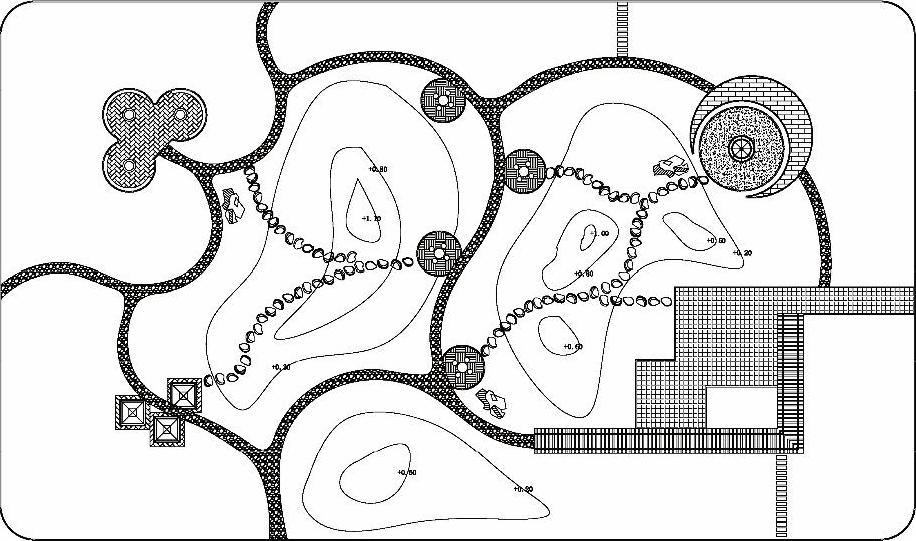

10）重复“填充（H）”命令，选择图案“GRAVEL”，比例为800，对园路填充鹅卵石效果，如图13-50所示。

图13-50 填充园路

专业技能：

由于园路的范围比较广，可以通过“直线（L）”“多段线（PL）”或“样条曲线（SPL）”命令，划分多个区域来进行填充。
