AutoCAD2016广场道路系统绘制简明教程

视频\13\广场道路系统的绘制.avi

案例\13\广场总平面图.dwg

该广场内的道路主要为人行道路,根据设计需要可以安排一些园路,以及在需要布置景观小品的区域先绘制出与其对应的铺装轮廓。

1)在“图层”下拉列表中,选择“铺装分隔线”图层为当前图层。

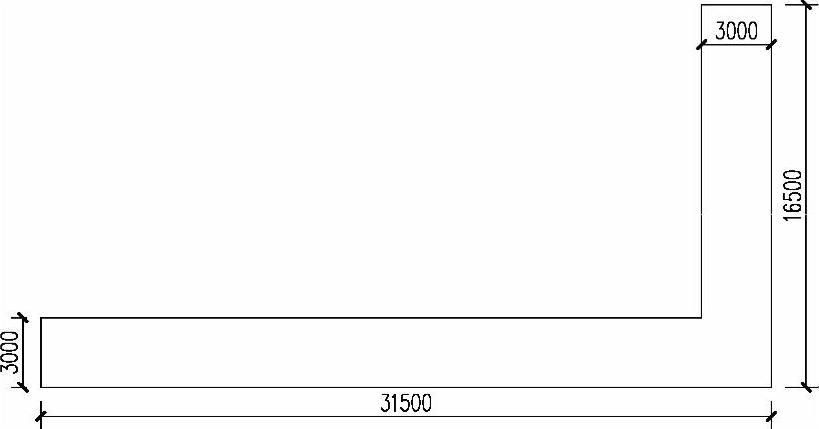

2)执行“多段线(PL)”命令,绘制出如图13-3所示的造型,以表示预留的“花架”铺装区域。

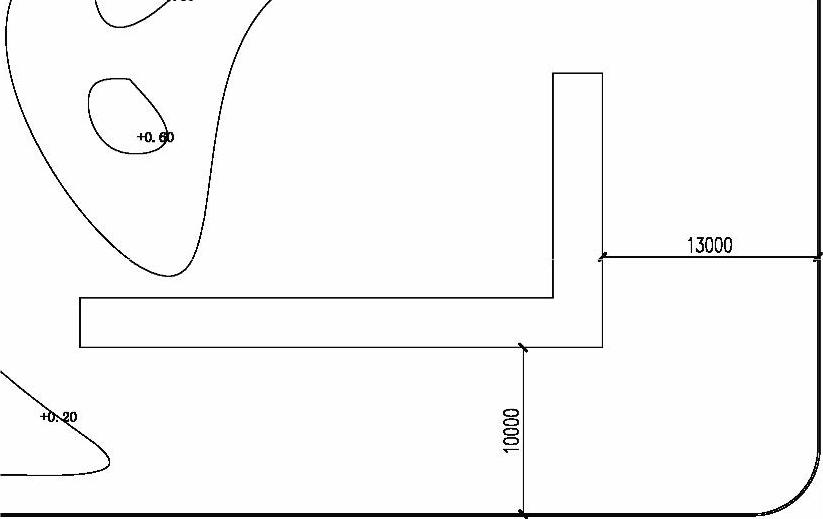

3)执行“移动(M)”命令,将上一步绘制的图形移动到平面图右侧距离内轮廓适当的位置处,如图13-4所示。


图13-3 绘制花架铺装轮廓


图13-4 移动位置

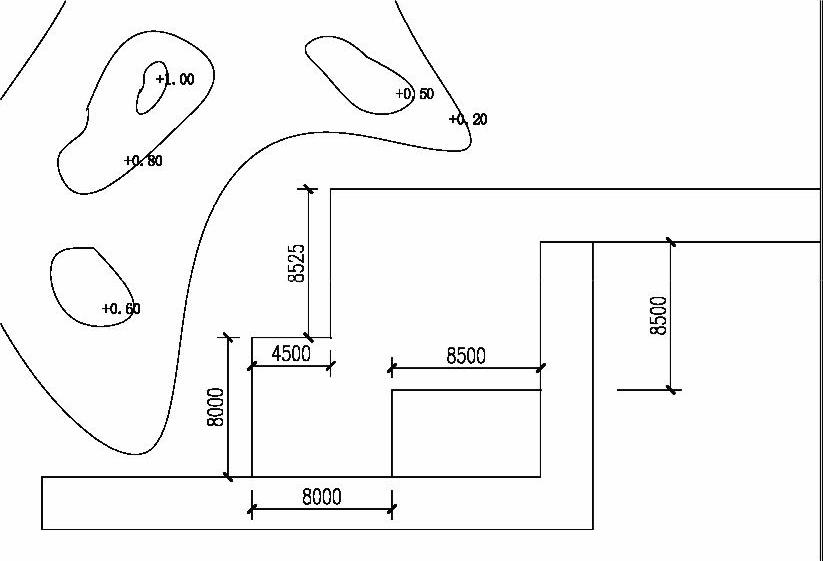

4)执行“直线(L)”命令,在前图相应位置绘制出铺装轮廓线,如图13-5所示。

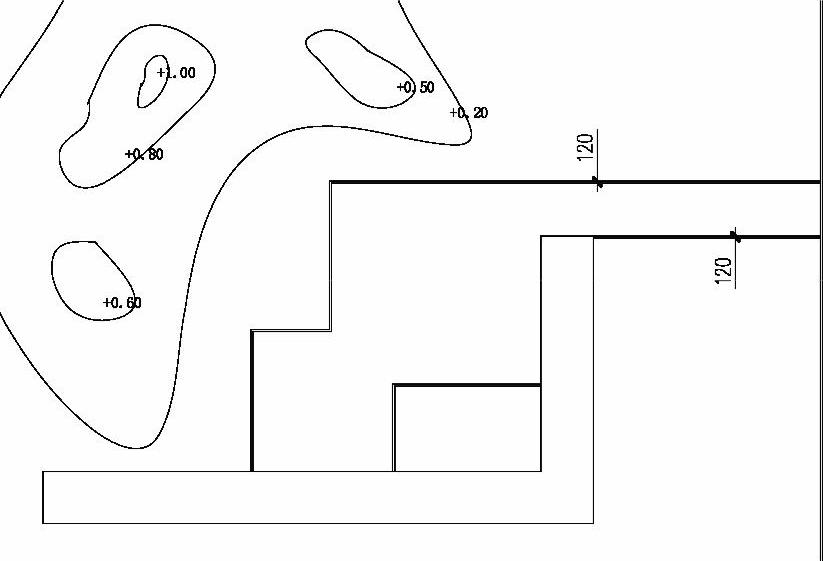

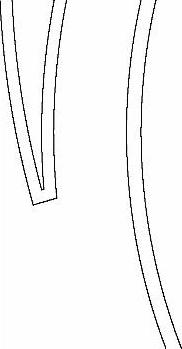

5)执行“偏移(O)”命令和“修剪(TR)”命令,将绘制的线条各向外偏移出120mm的轮廓,如图13-6所示。


图13-5 绘制铺装线


图13-6 偏移出轮廓

6)在“图层”下拉列表中,选择“道路线”图层为当前图层。

7)执行“样条曲线(SPL)”命令,根据地形走势,在平面图中绘制出弯曲的园路,如图13-7所示。


图13-7 绘制园路

8)选择“铺装分隔线”图层为当前图层,执行“圆(C)”命令,绘制半径为2633和2513mm的一组同心圆

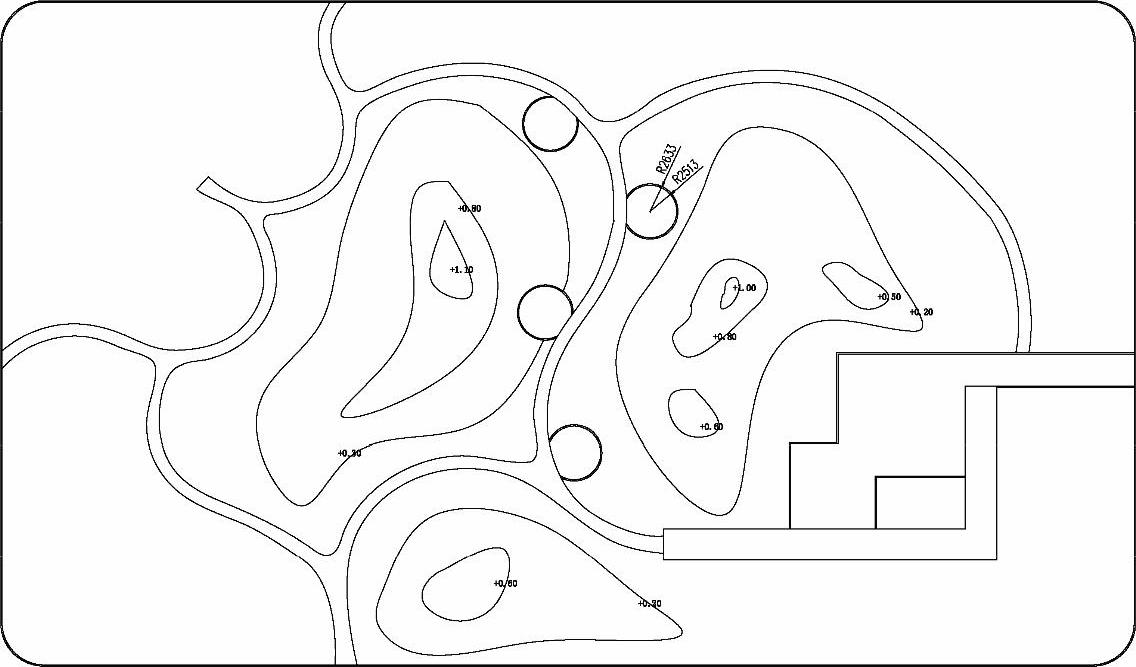

9)通过执行“移动(M)”命令和“复制(CO)”命令,将同心圆组分别布置到园路相应位置,并进行修剪,完成圆形“石桌”铺装区域,如图13-8所示。

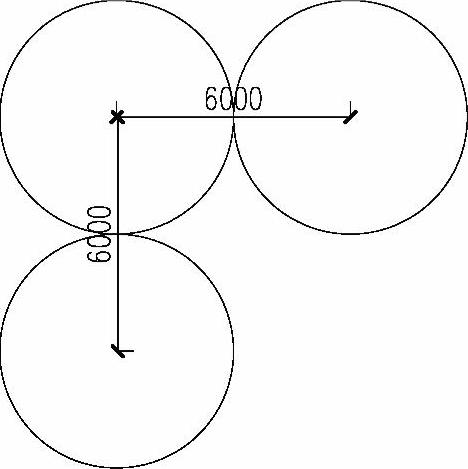

10)执行“圆(C)”命令,在空白处绘制半径为3000mm的圆;再执行“复制(CO)”命令,将其向右和向下分别复制出6000mm的副本,如图13-9所示。

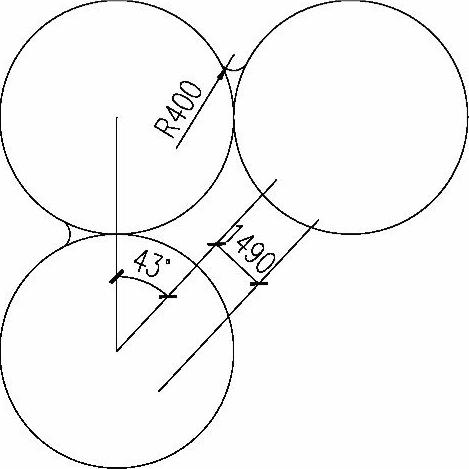

11)执行“圆角(F)”命令,设置圆角半径为400mm,在相应圆相交处绘制出圆弧。

12)再执行“直线(L)”命令,连接两垂直圆心绘制一线段;再执行“旋转(RO)”命令,将其旋转复制出-43°。

13)将复制出的斜线向右下方偏移1490mm,如图13-10所示。


图13-8 绘制圆形铺装

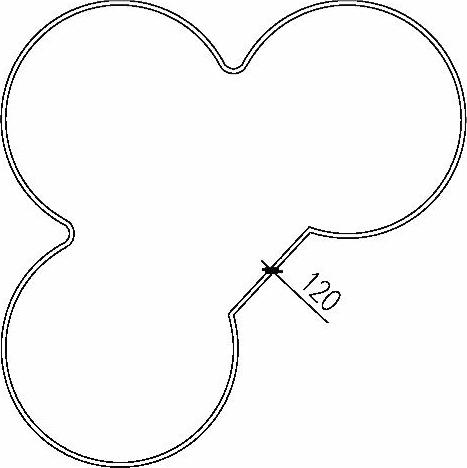

14)执行“修剪(TR)”命令,修剪多余的线条和圆弧;再执行“偏移(O)”命令,将修剪出的图形各向外偏移120mm,并进行相应的修剪处理,效果如图13-11所示。


图13-9 绘制圆


图13-10 绘制圆角和线段


图13-11 偏移和修剪效果

15)执行“移动(M)”命令,将上一步绘制好的“坐凳”铺装移动到园路相应位置,并进行相应修剪处理,如图13-12所示。


图13-12 移动图形

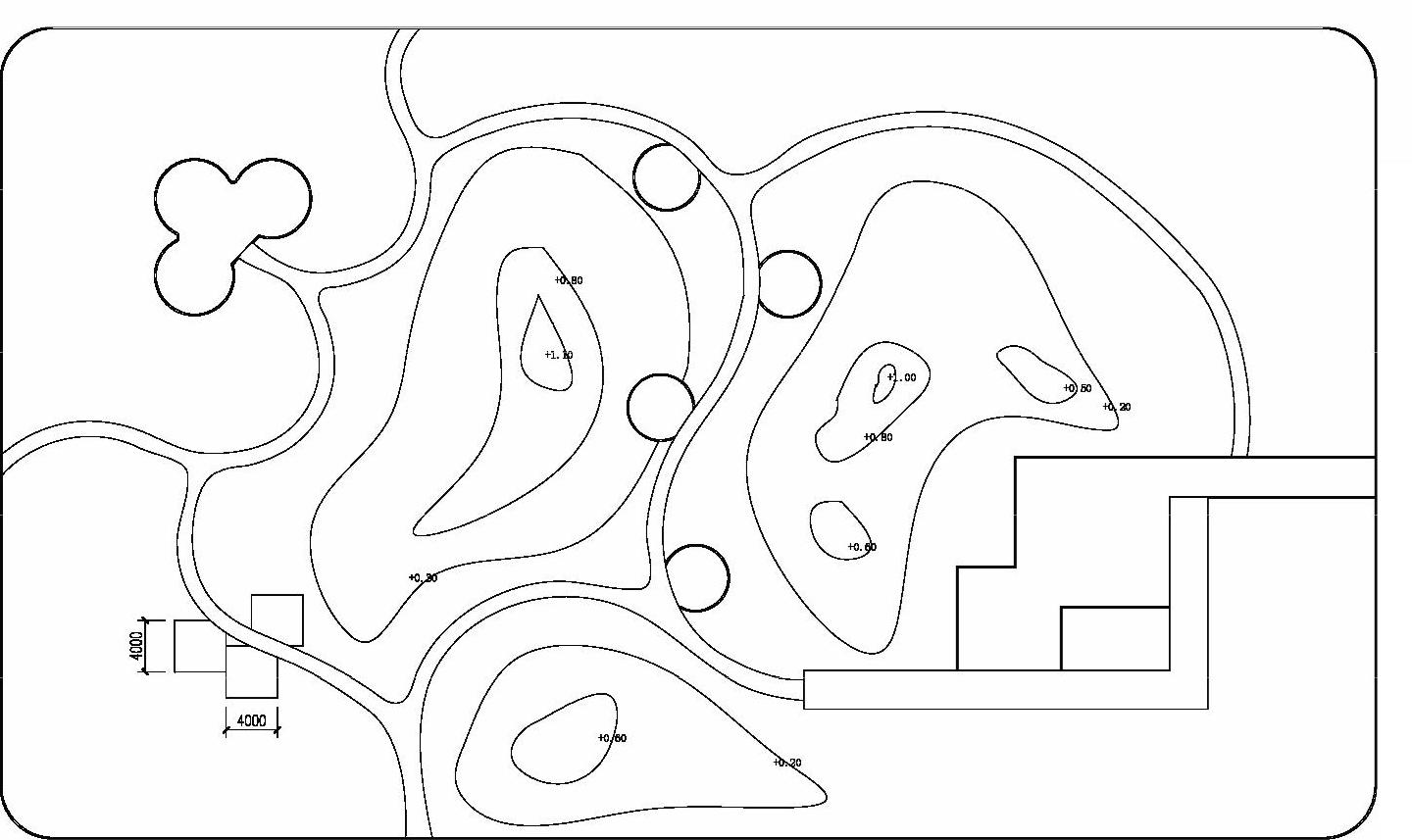

16)执行“矩形(REC)”命令,绘制边长为4000mm的正方形;通过“移动(M)”和“复制(CO)”命令,将其布置到园路相应位置,并进行适当修剪,形成“伞亭”铺装区域,如图13-13所示。(www.daowen.com)


图13-13 绘制铺装

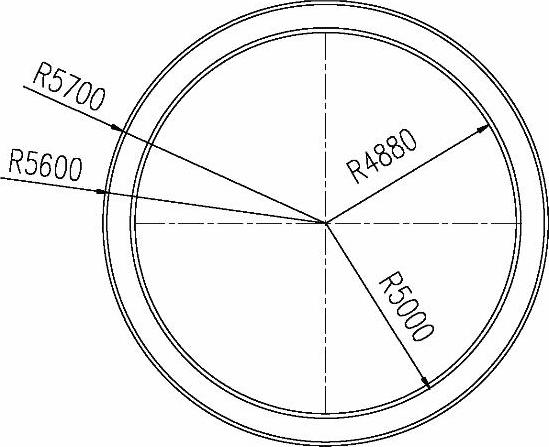

17)执行“圆(C)”命令,绘制半径分别为4880mm、5000mm、5600mm、5700mm的4个同心圆;再执行“直线(L)”命令,过圆心绘制十字中心线,且将线段转换为“轴线”图层,如图13-14所示。

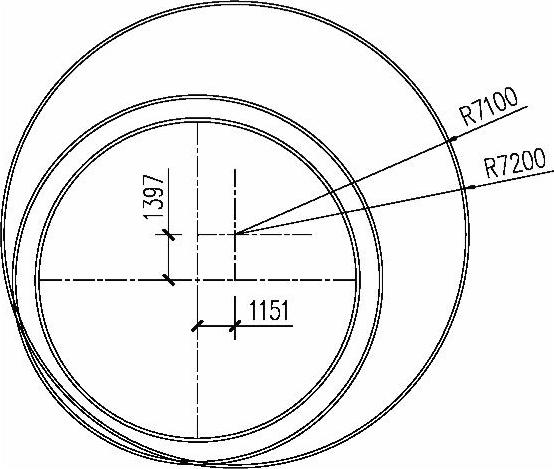

18)执行“偏移(O)”命令,将十字线按图13-15所示尺寸进行偏移;然后以偏移出的十字交点为圆心,绘制半径为7100和7200mm的同心圆。

19)执行“修剪(TR)”命令和“删除(E)”命令,修剪删除多余的线条,如图13-16所示。


图13-14 绘制圆和十字线


图13-15 绘制同心圆


图13-16 修剪效果

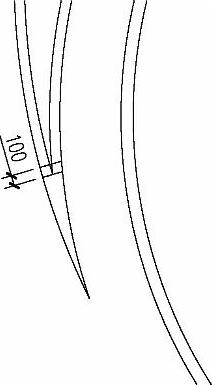

20)执行“直线(L)”命令,在内圆弧尖端处向外圆弧绘制一条垂直线段;然后将其向内偏移100mm,如图13-17所示。

21)再执行“修剪(TR)”命令,修剪掉尖角,效果如图13-18所示。

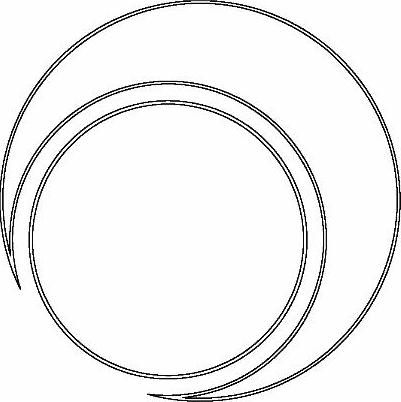

22)根据这样的方法,对圆弧另一个尖角进行相应的处理,完成“圆亭”处的铺装区域轮廓,如图13-19所示。


图13-17 绘制斜线


图13-18 修剪效果


图13-19 圆亭铺装

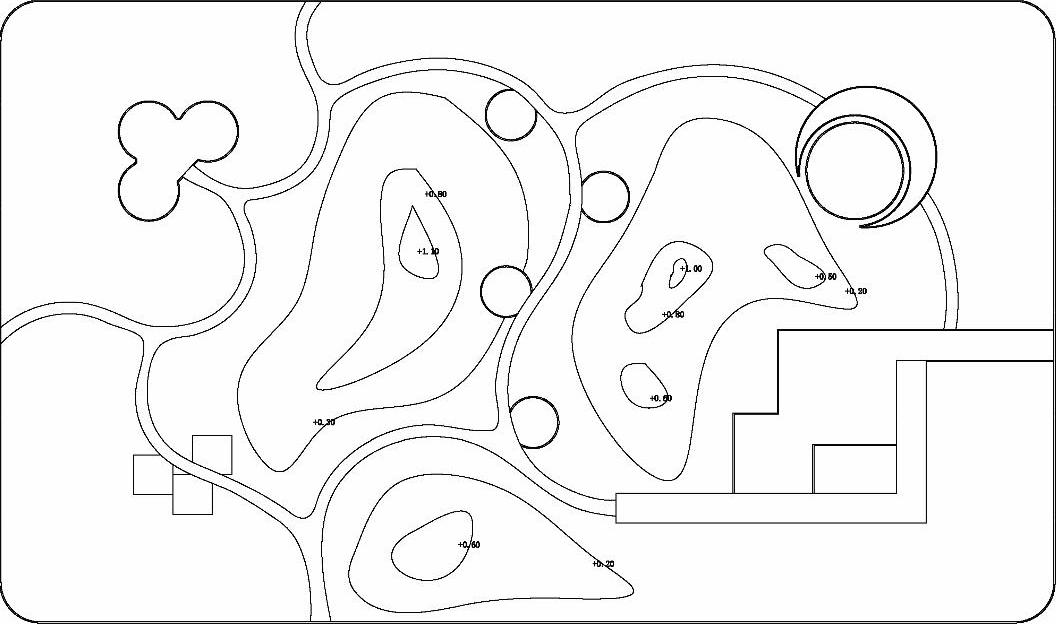

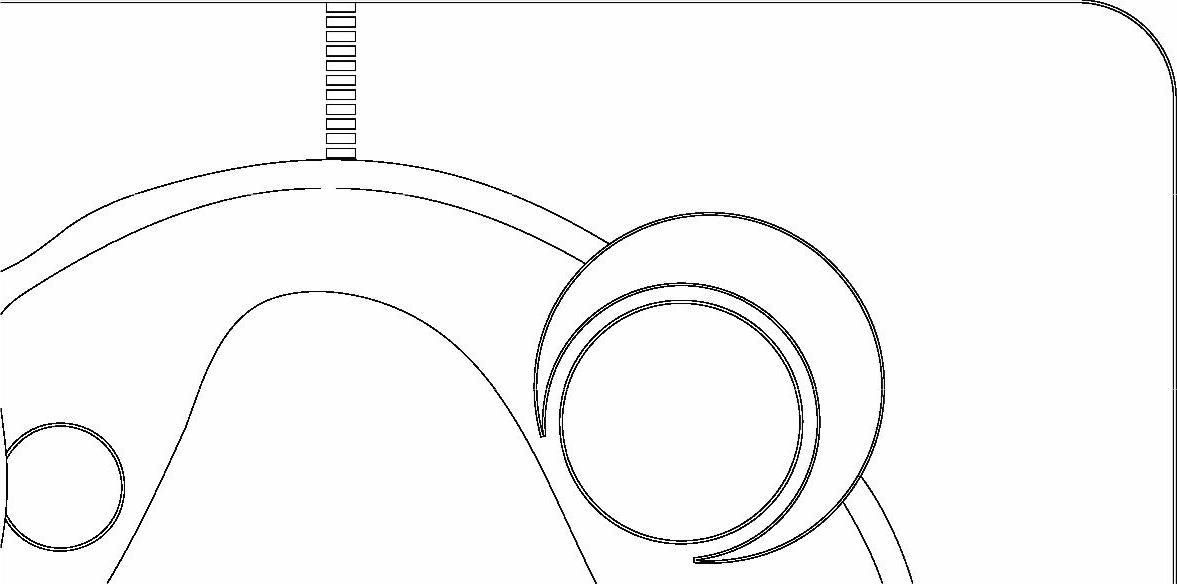

23)执行“移动(M)”命令,将上一步绘制好的图形移动到园路内,并进行相应修剪,效果如图13-20所示。


图13-20 移动并调整

24)在“图层”下拉列表中,选择“道路线”图层为当前图层。

25)执行“矩形(REC)”命令,绘制1200mm×400mm的矩形作为“毛面石板”。

26)执行“移动(M)”命令和“复制(CO)”命令,将其均匀复制到“花架”铺装下方,作为“毛面石汀步”,如图13-21所示。


图13-21 绘制汀步

27)同样,在“圆亭”铺装左上侧绘制布置出“毛面石汀步”,如图13-22所示。


图13-22 绘制汀步

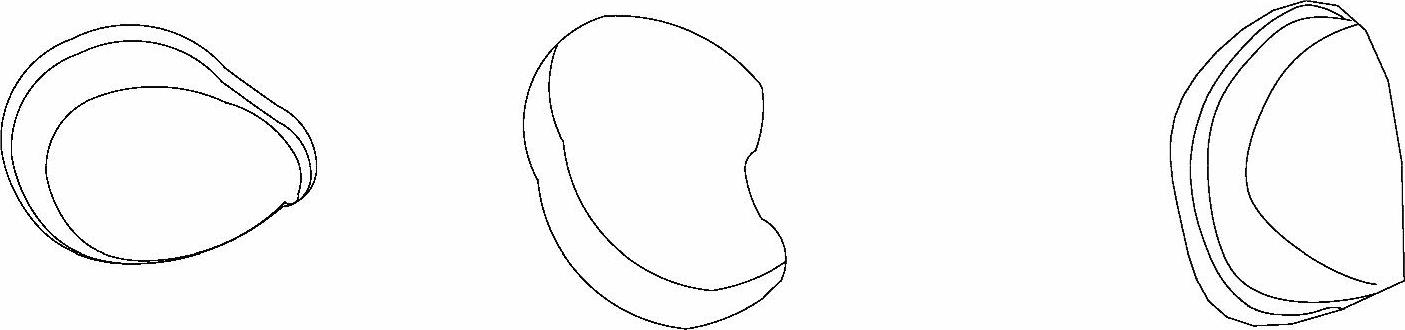

28)执行“样条曲线(SPL)”命令,绘制出几种自然石块,如图13-23所示。


图13-23 绘制石块

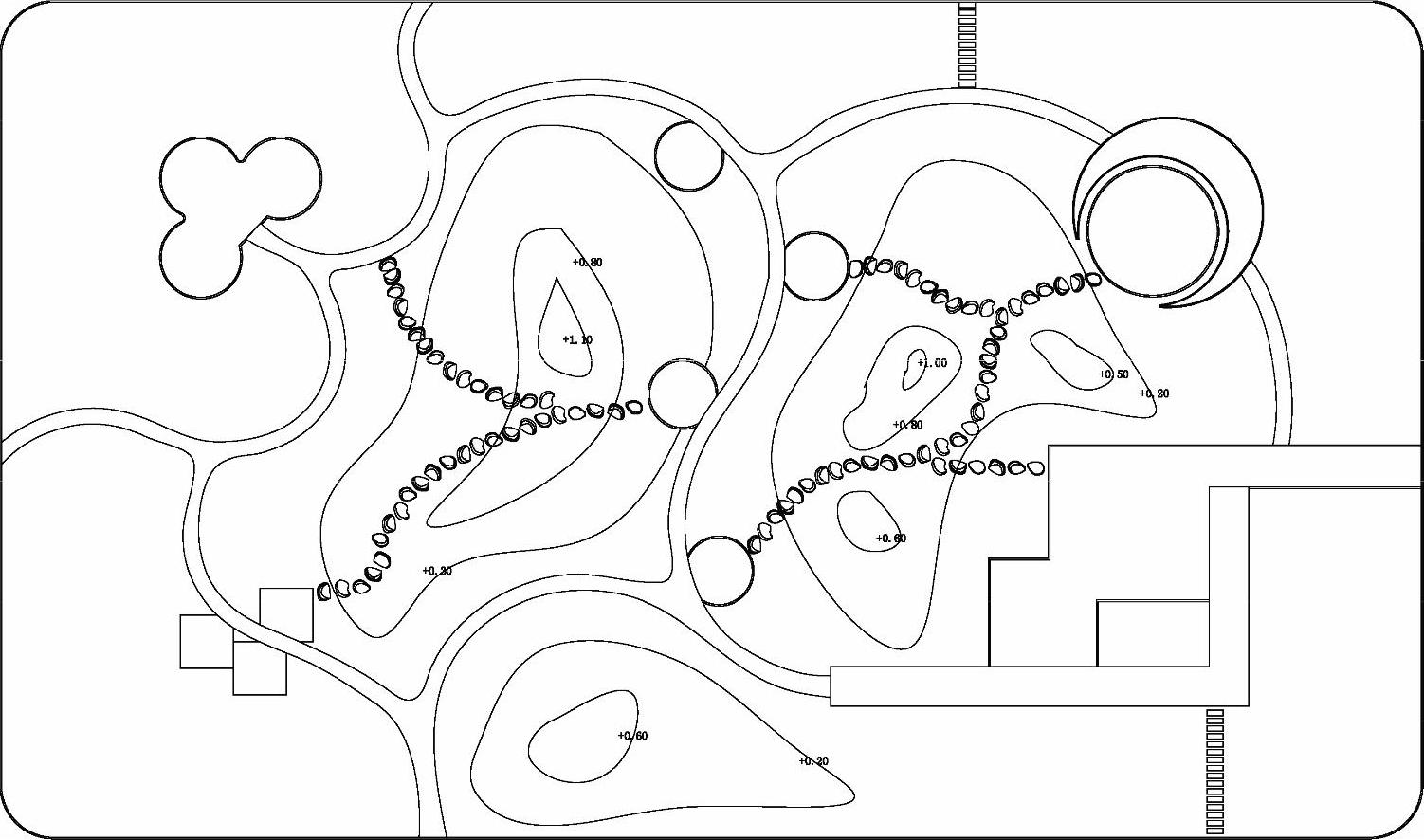

29)通过“移动(M)”“复制(CO)”和“旋转(RO)”等命令,将自然石布置到园路相应位置,作为“自然石汀步”,如图13-24所示。


图13-24 自然石汀步
