本实例主要讲解叠水池的绘制方法，操作步骤如下：

1）执行“偏移（O）”命令，将最外同心圆弧向外依次偏移400、2200和400mm；再执行“直线（L）”命令，绘制两条斜线，然后分别将这两条线各向右偏移400mm，如图12-19所示。

2）执行“修剪（TR）”命令，修剪出叠水池基本轮廓，并转换成为“小品轮廓线”图层，如图12-20所示。

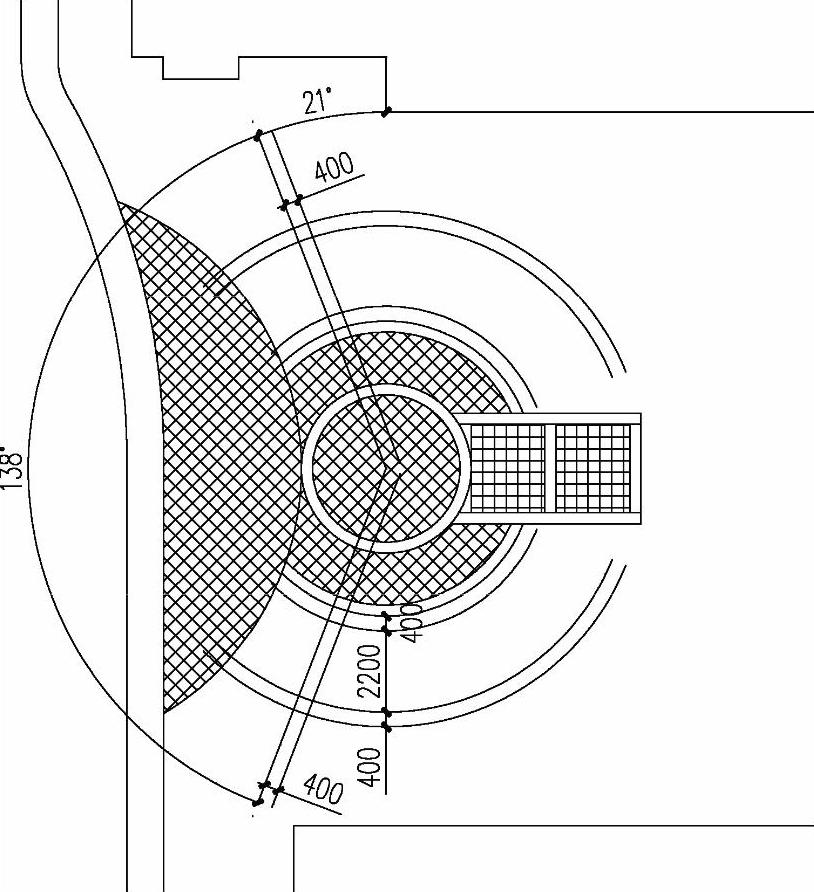

图12-19 绘制直线和圆弧

图12-20 修剪效果

3）执行“偏移（O）”命令，将叠水池外圆弧向内偏移200mm，并转换为“轴线”图层。

4）再执行“直线（L）”命令，由同心圆圆心绘制一条角度为15°的斜线，也转换为“轴线”图层，如图12-21所示。

5）在“图层”下拉列表中，选择“小品轮廓线”图层为当前图层。

6）执行“圆（C）”命令，由轴线交点绘制半径分别为250、450和850mm的3个同心圆，如图12-22所示。

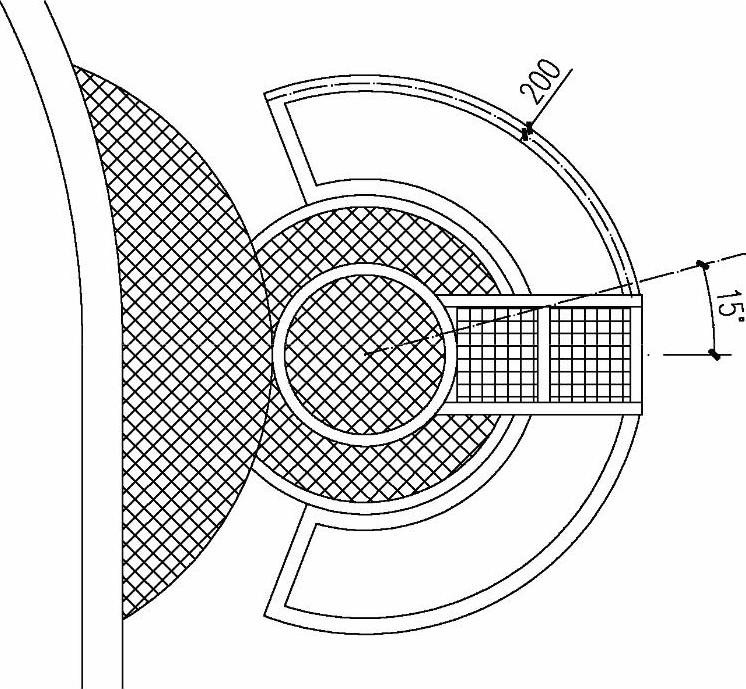

图12-21 绘制轴线

(www.daowen.com)

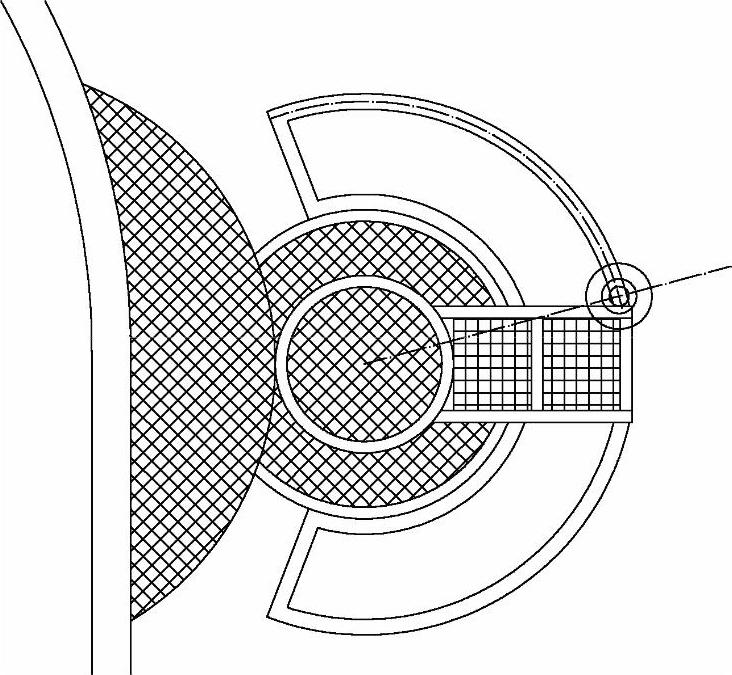

图12-22 绘制同心圆

7）执行“旋转（RO）”命令，根据命令提示结合“复制（C）”选项，将斜线和上一步的同心圆以轴线圆弧圆心为中心点，复制旋转22°。

8）根据上一步方法，多次旋转复制，效果如图12-23所示。

9）执行“镜像（MI）”命令，将绘制的同心圆水平镜像到下侧，如图12-24所示。

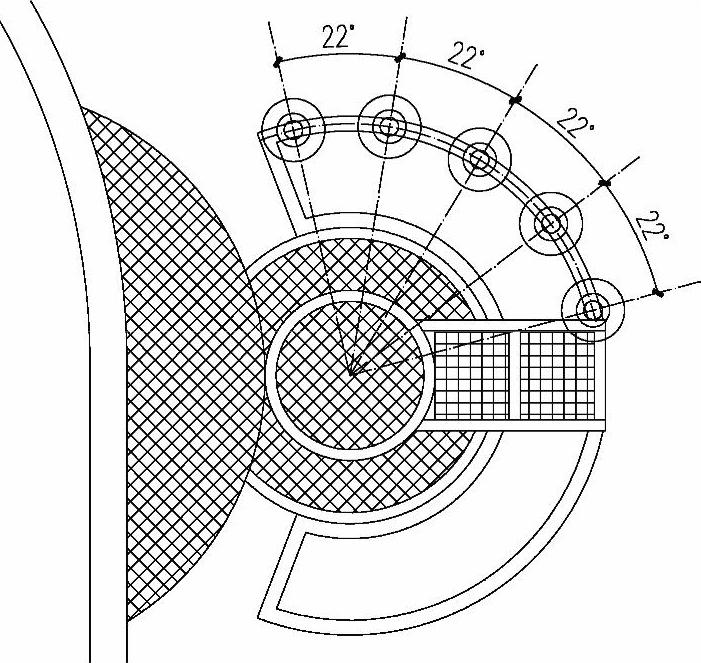

图12-23 复制旋转操作

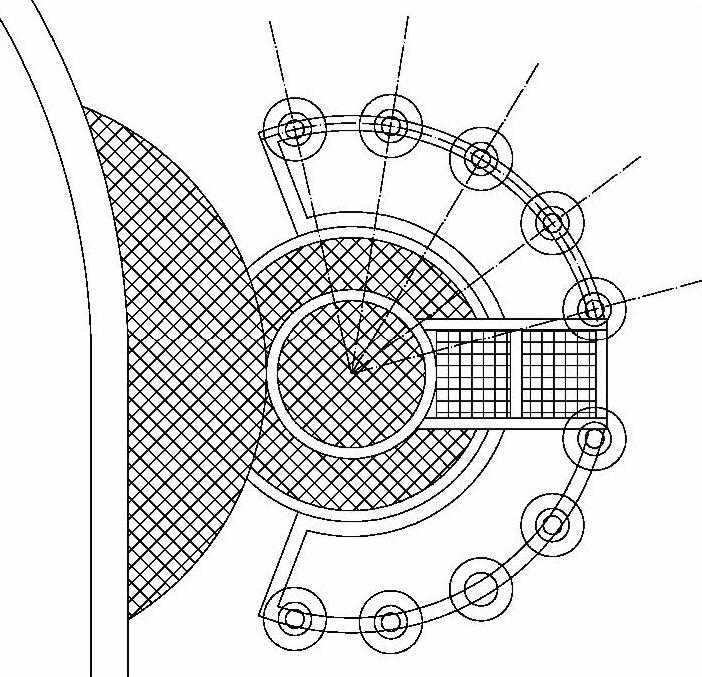

图12-24 镜像同心圆

10）执行“修剪（TR）”命令和“删除（E）”命令，修剪删除多余的线条，完成叠水池造型轮廓，如图12-25所示。

11）执行“图案填充（H）”命令，选择图案“AR-RROOF”，比例为25，在水池内进行填充，并将填充的图案切换到“水体轮廓线”图层，如图12-26所示。

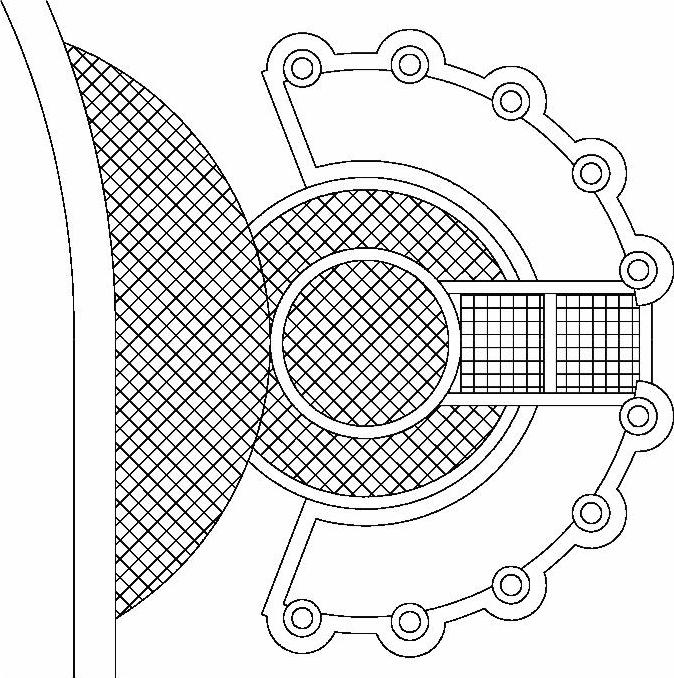

图12-25 完成叠水池

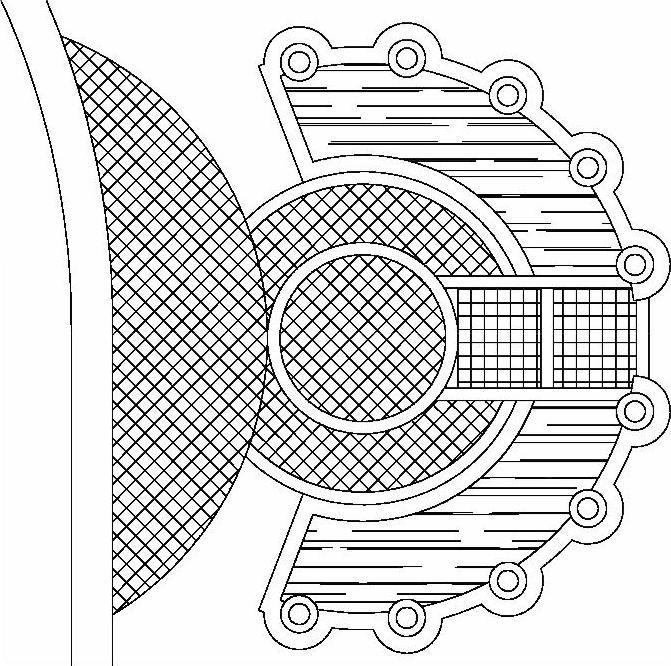

图12-26 填充水体轮廓
