在景观图绘制完成后，为了使施工图更为规范，接下来进行图框的绘制，其操作过程如下。

1）执行“图层特性管理（LA）”命令，新建如图11-90所示的“图框”图层，并设置为当前图层。

图11-90 新建图层

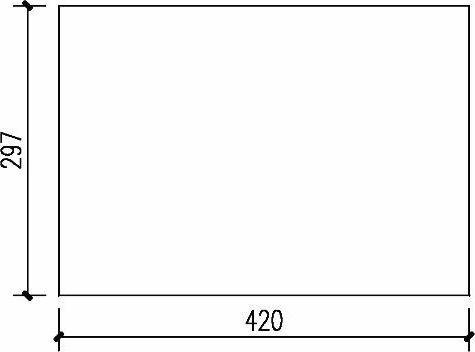

2）执行“矩形（REC）”命令，绘制一个420mm×297mm的矩形，作为A3图框的外轮廓，如图11-91所示。

3）执行“分解（X）”命令，将矩形分解打散操作；再执行“偏移（O）”命令，将矩形左侧垂直边向内偏移，再将矩形其他3条边分别向内偏移10mm；再执行“修剪（TR）命令”，修剪掉多余的线条，效果如图11-92所示。

图11-91 绘制矩形

图11-92 绘制的图框

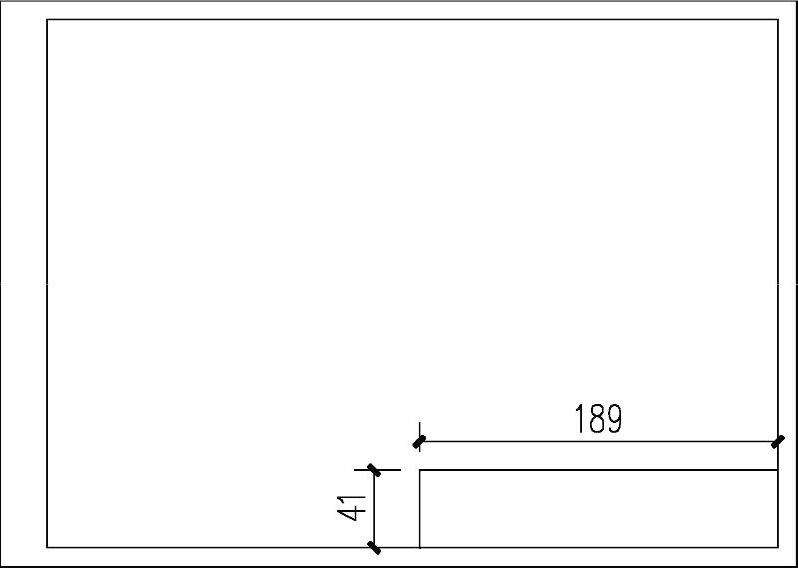

4)执行“矩形(REC)”命令，在右下侧绘制一个189mm×41mm的矩形作为“标题栏”外轮廓，如图11-93所示。

图11-93 绘制标题栏

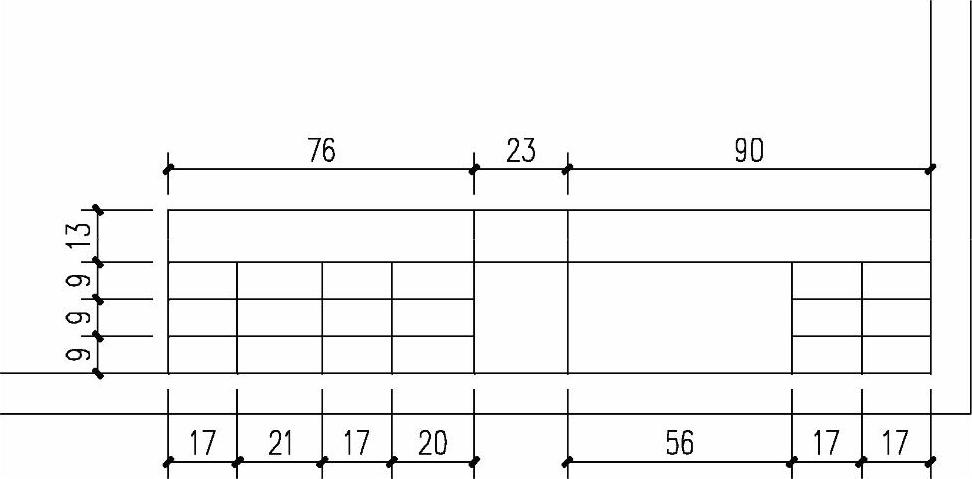

5）执行“分解（X）”命令，将矩形分解掉；再执行“偏移（O）”命令和“修剪（TR）”命令，绘制出如图11-94所示表格。

图11-94 绘制表格

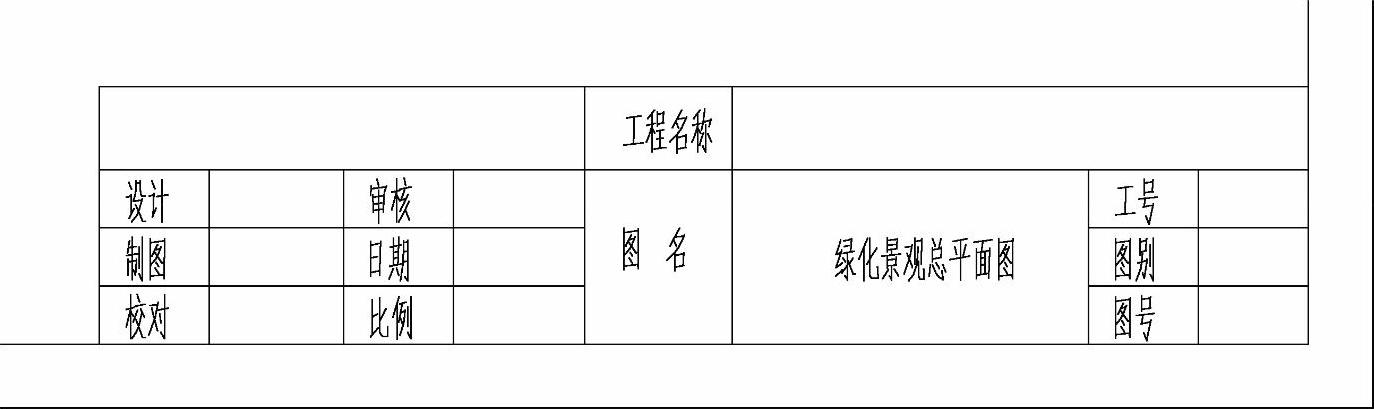

6）执行“多行文字（MT）”命令，选择“图内说明”文字样式，设置字高为7mm，在表格中输入相关文字内容，如图11-95所示。

图11-95 输入标题栏文字内容

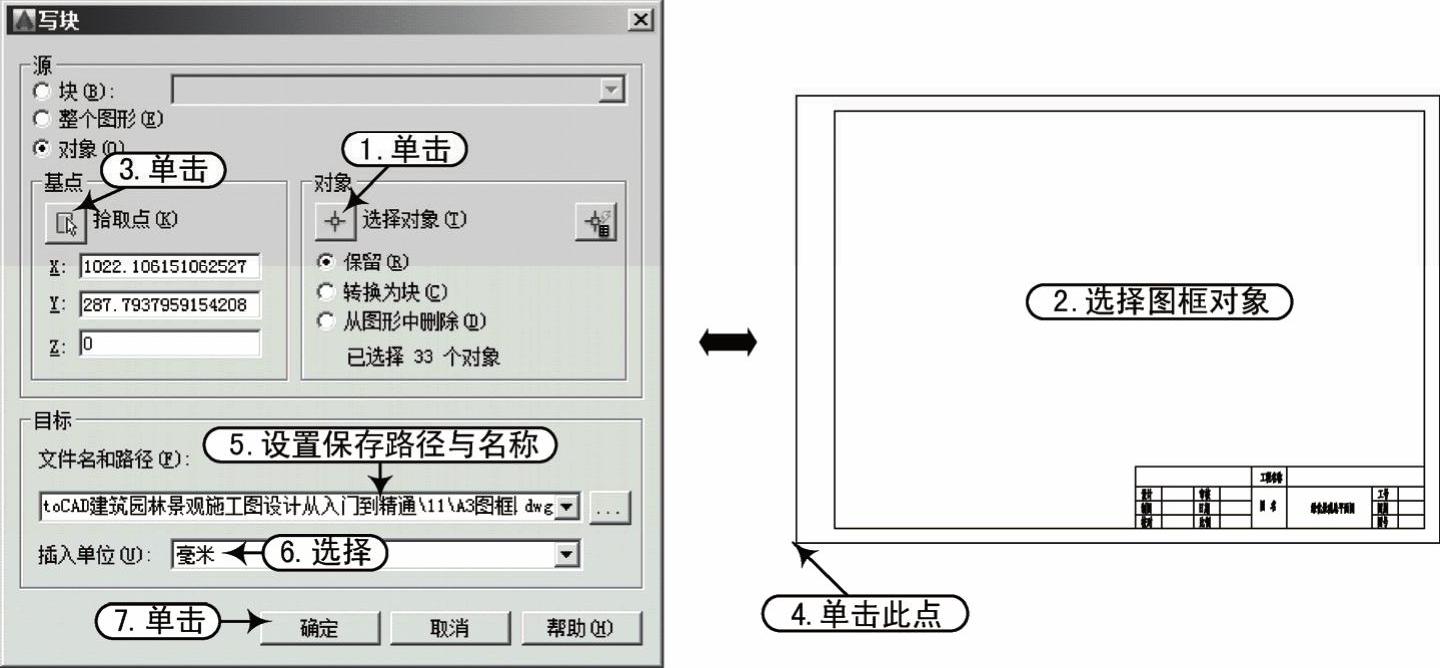

7）执行“写块（W）”命令，将绘制的A3标准图框按照如图11-96所示步骤保存为外部图块，以方便其他图形的使用。

(www.daowen.com)

图11-96 保存外部图块操作

软件技能：

图框是图纸上所供画图的范围的边线，为了合理使用图纸并便于管理装订，所有图纸大小必须符合表11-1所示的规定。

同一项工程的图纸不宜多于两种幅面。表中代号的意义如图11-97所示，其图纸分横式幅面和竖式幅面。

图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用；必要时，也可立式使用。

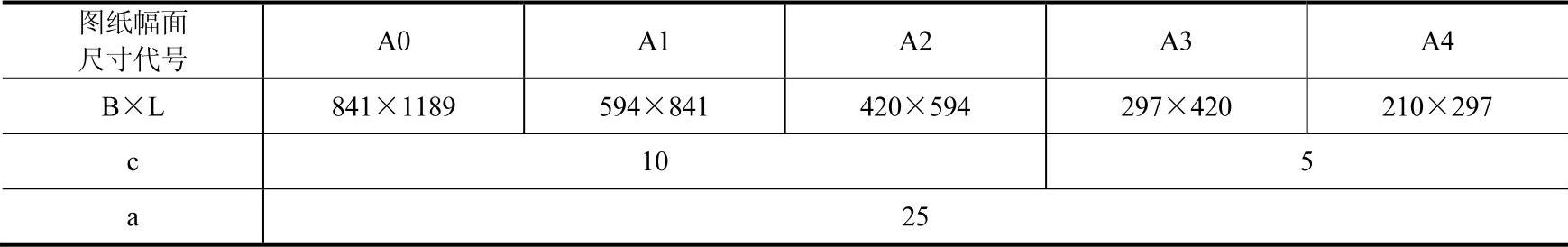

表11-1 幅面及图框尺寸 单位：mm

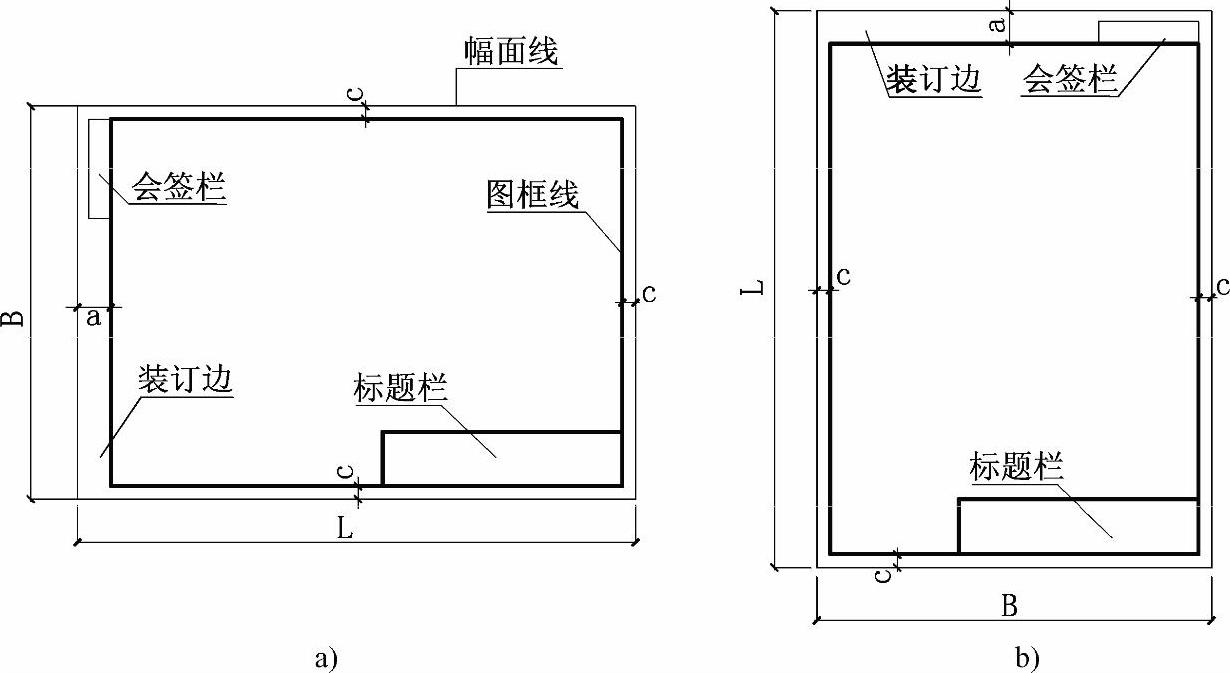

图11-97 图幅格式

a）横式图面 b）竖式图面

8)执行“缩放(SC)”命令，将保留的图框对象放大500倍；再执行“移动(M)”命令，将前面绘制的总平面图及相关图形移动到图框适当的位置，如图11-98所示。

图11-98 移动图形

软件技能：

当图框长度不足以框住图形时，还可以将图框加长。图框的短边一般不应加长，长边可以加长，但加长的尺寸应符合国标规定，如表11-2所示。

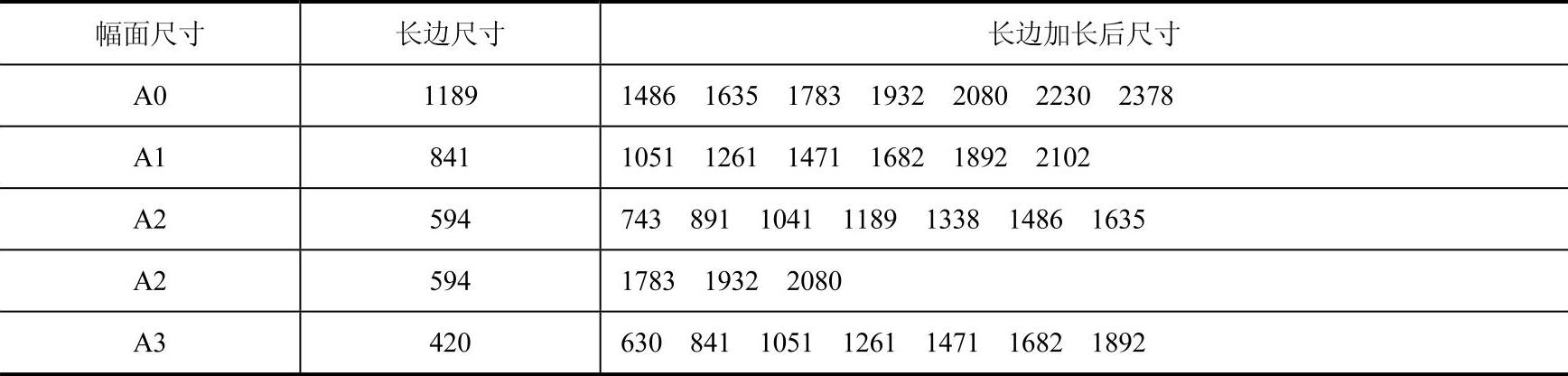

表11-2 图纸长边加长尺寸 （单位：mm）

注：有特殊需要的图纸，可采用b×l为841mm×891mm与1189mm×1261mm的幅面。

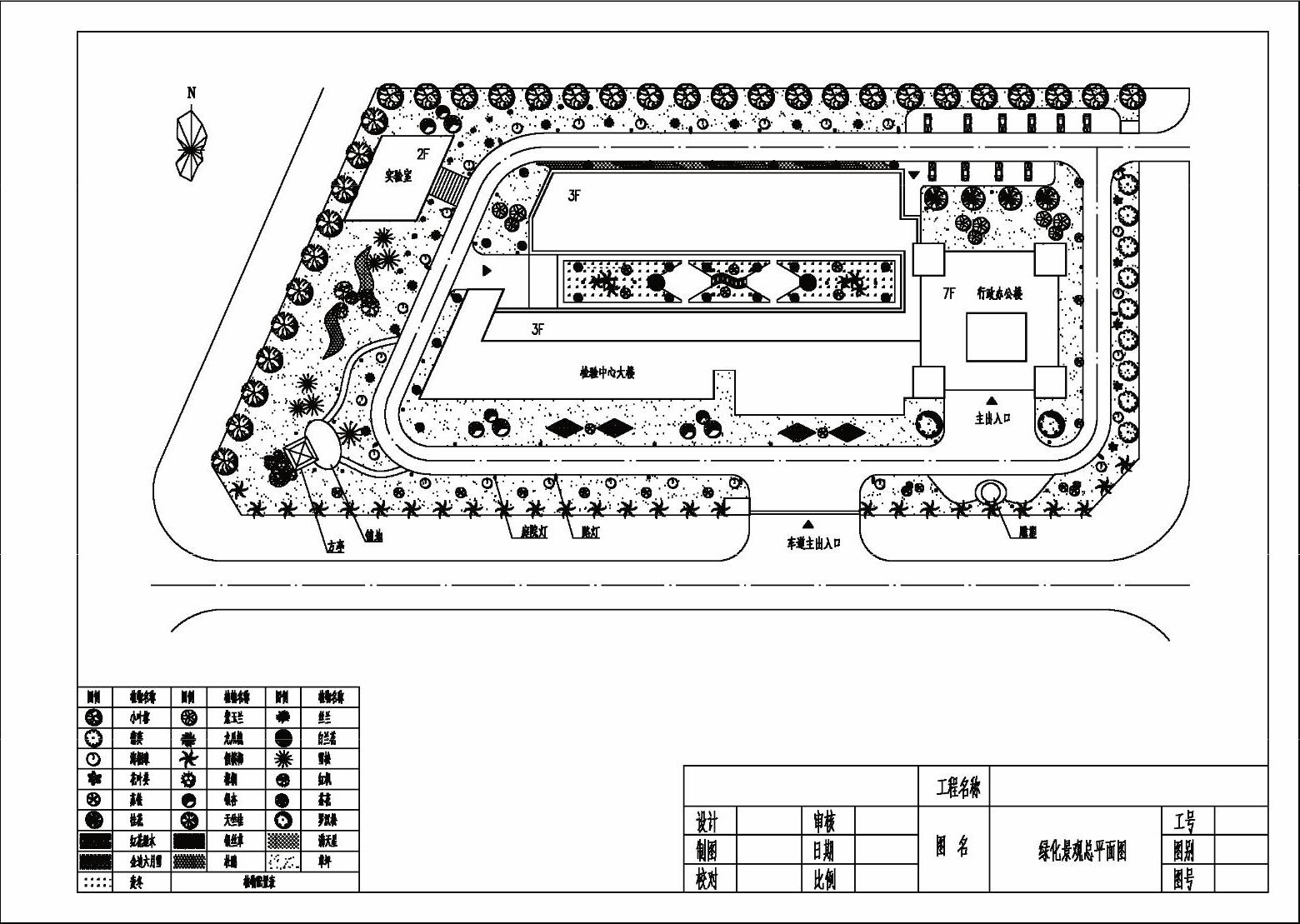

9）执行“多行文字（MT）”命令，选择“图内说明”文字样式，设置字高为2000mm，在平面图下侧输写设计说明相关内容，如图11-99所示。

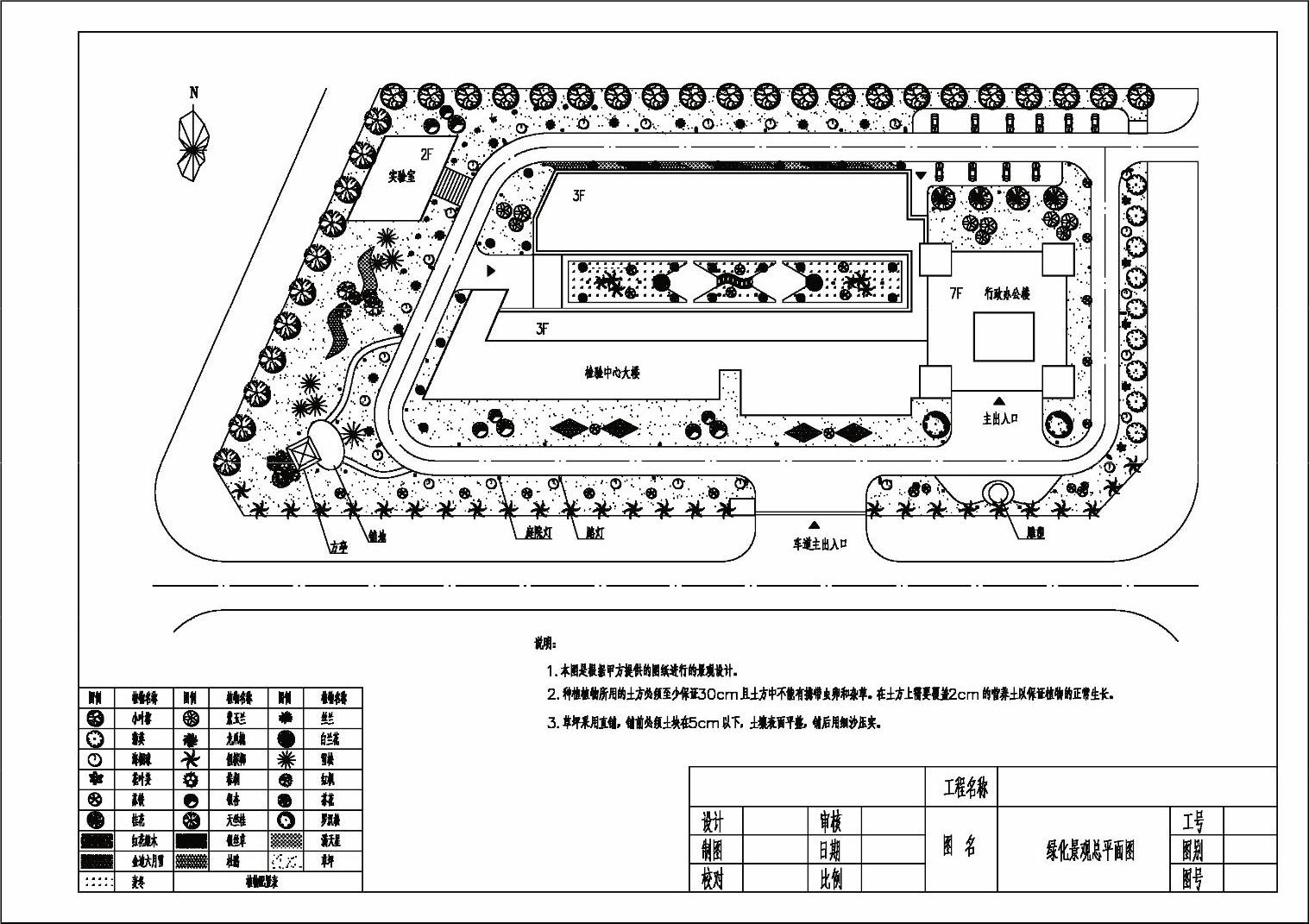

图11-99 办公楼景观平面图效果

10）至此，办公楼景观设计总平面图已经绘制完成，按<Ctrl+S>组合键进行保存。
