1）正常启动AutoCAD 2016，在“快速访问”工具栏中，单击“打开”按钮，将本书配套光盘“案例\11\园林样板.dwg”文件打开。

2）再单击“另存为”按钮，将文件另存为“案例\11\办公楼绿化景观图.dwg”文件。

3）在“图层”下拉列表中选择“道路线”图层为当前图层。

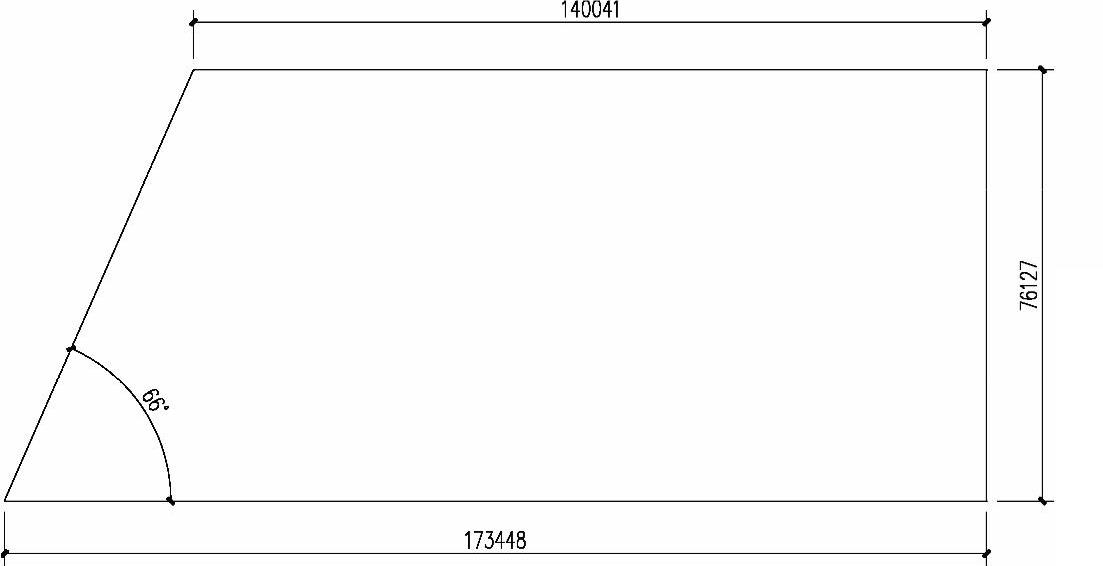

4）执行“直线（L）”命令，按照如图11-2所示效果绘制出办公楼外围道路线轮廓。

图11-2 绘制道路线轮廓

5）执行“偏移（O）”命令，将轮廓边按照如图11-3所示进行偏移。

图11-3 偏移线段

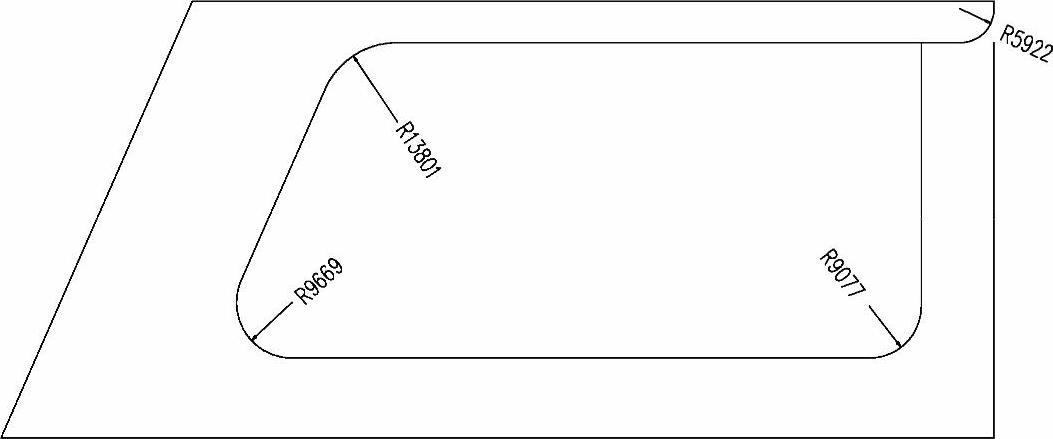

6）执行“圆角（F）”命令，设置不同的圆角半径值，对相应两线段进行圆角处理，效果如图11-4所示。

图11-4 圆角处理

软件技能：

在对右上侧线段进行圆角时，可先执行“打断（BR）命令”，将右侧垂直线段打断，然后将打断后上侧线条进行圆角。

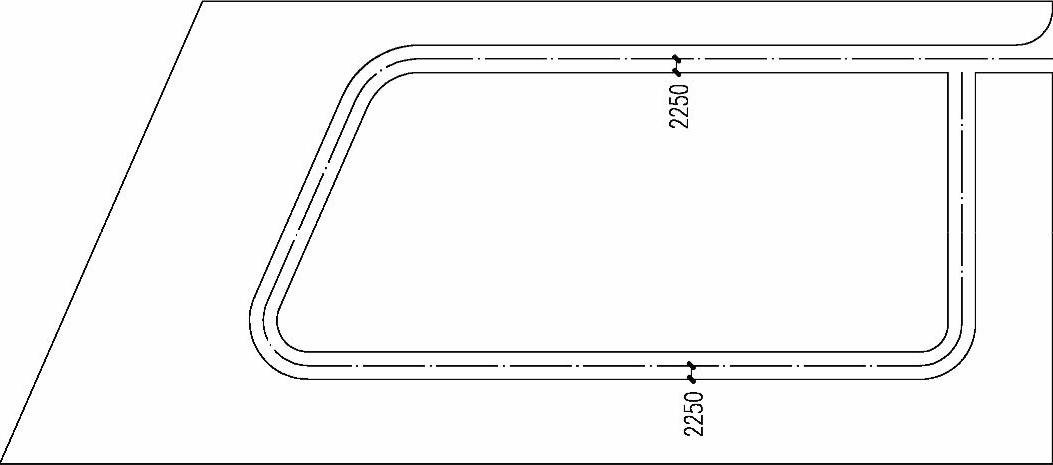

7）执行“偏移（O）”命令和“修剪（TR）”命令，将中间的线段各依次向内偏移2250和2250mm，并将偏移后的中间线条转换为“道路中心线”图层，如图11-5所示。

图11-5 偏移道路线

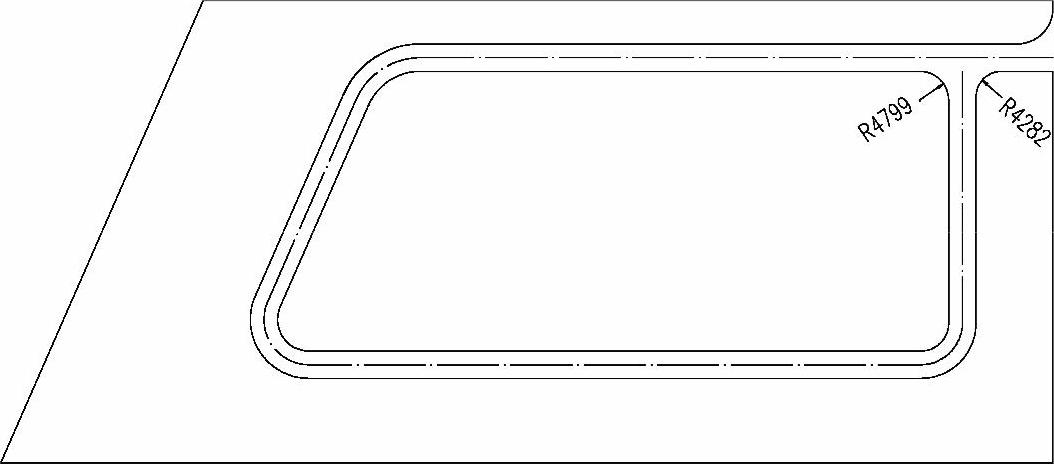

8）执行“圆角（F）”命令，设置相应的圆角半径值，对相应的直角进行圆角处理，效果如图11-6所示。

图11-6 圆角处理

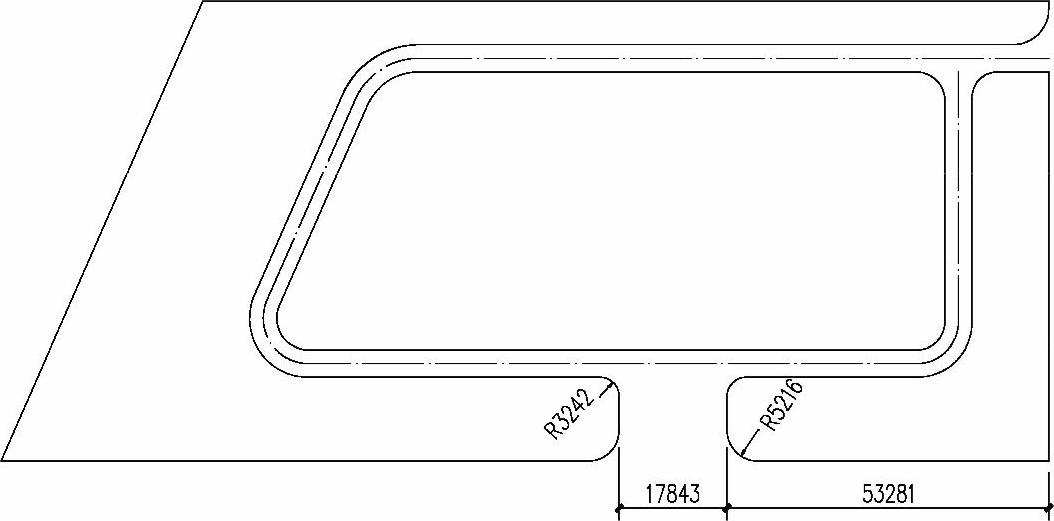

9）执行“偏移（O）”命令、“修剪（TR）”命令和“圆角（F）”命令，在如图11-7所示位置绘制出道路入口。

(www.daowen.com)

图11-7 绘制入口道路

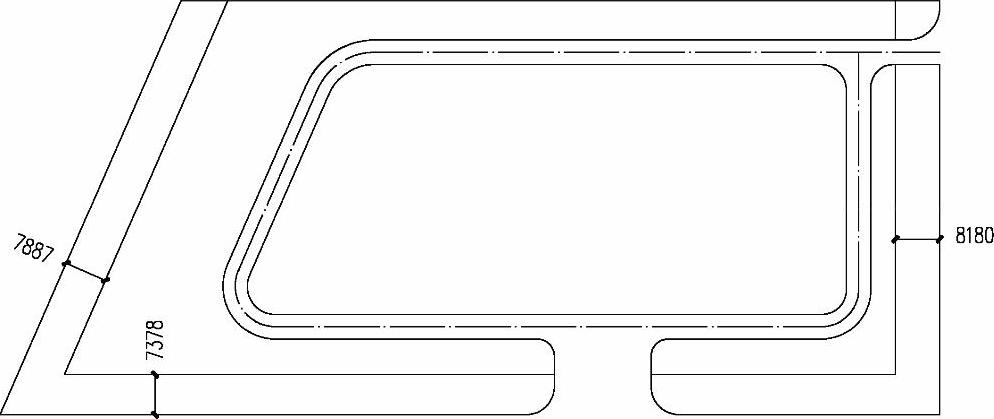

10）执行“偏移（O）”命令，将外轮廓线向内进行偏移；再执行“修剪（TR）”命令，修剪多余的线条，效果如图11-8所示。

图11-8 偏移轮廓线

11）执行“构造线（XL）”命令，根据命令行提示选择“角度（A）项”，设置角度分别为-59°和47°，然后单击相应通过点以绘制构造线，并进行相应的修剪操作，效果如图11-9所示。

图11-9 绘制角度构造线

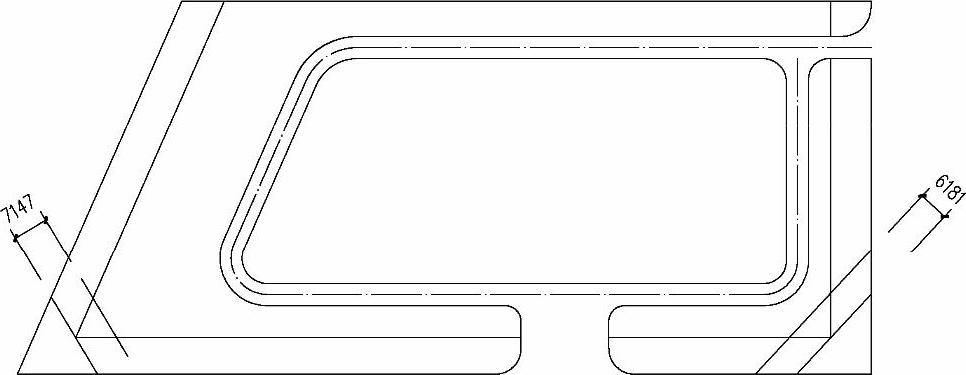

12）执行“偏移（O）”命令，分别将两条构造线进行偏移，如图11-10所示。

图11-10 偏移构造线

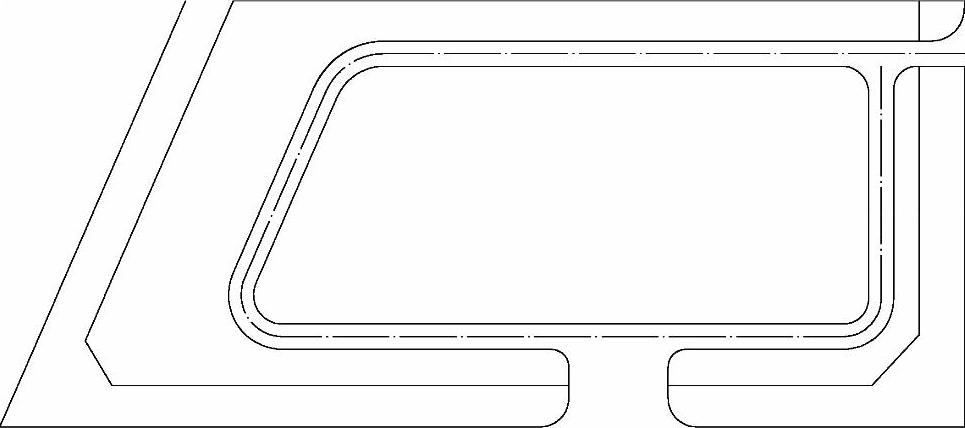

13）执行“修剪（TR）”命令，修剪多余的线条，效果如图11-11所示。

图11-11 修剪效果

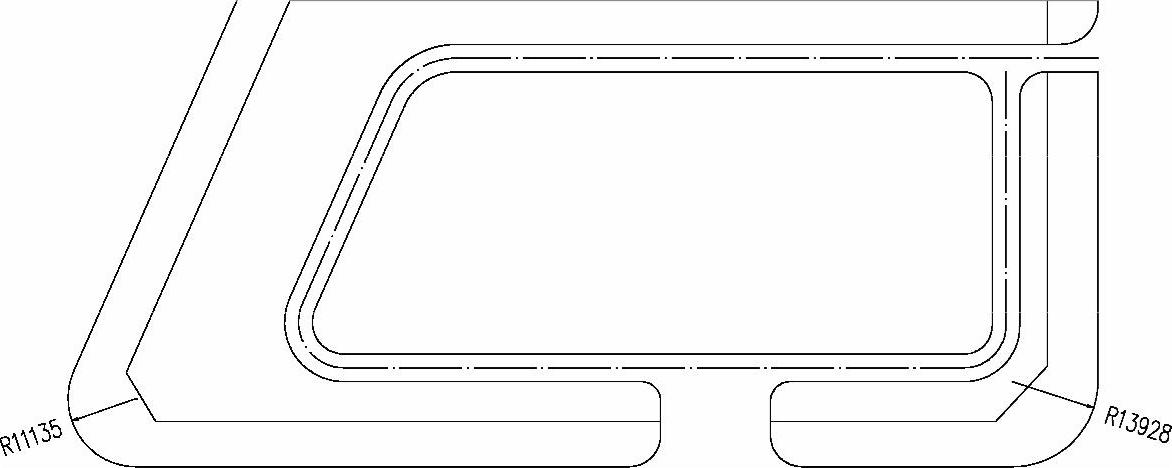

14）执行“圆角（F）”命令，设置不同的圆角半径值，对最下侧的两个角进行圆角处理，如图11-12所示。

图11-12 圆角处理

15）执行“偏移（O）”命令，将最下侧水平线向下偏移3915mm，并转换为“道路中心线”图层，如图11-13所示。

图11-13 偏移线段

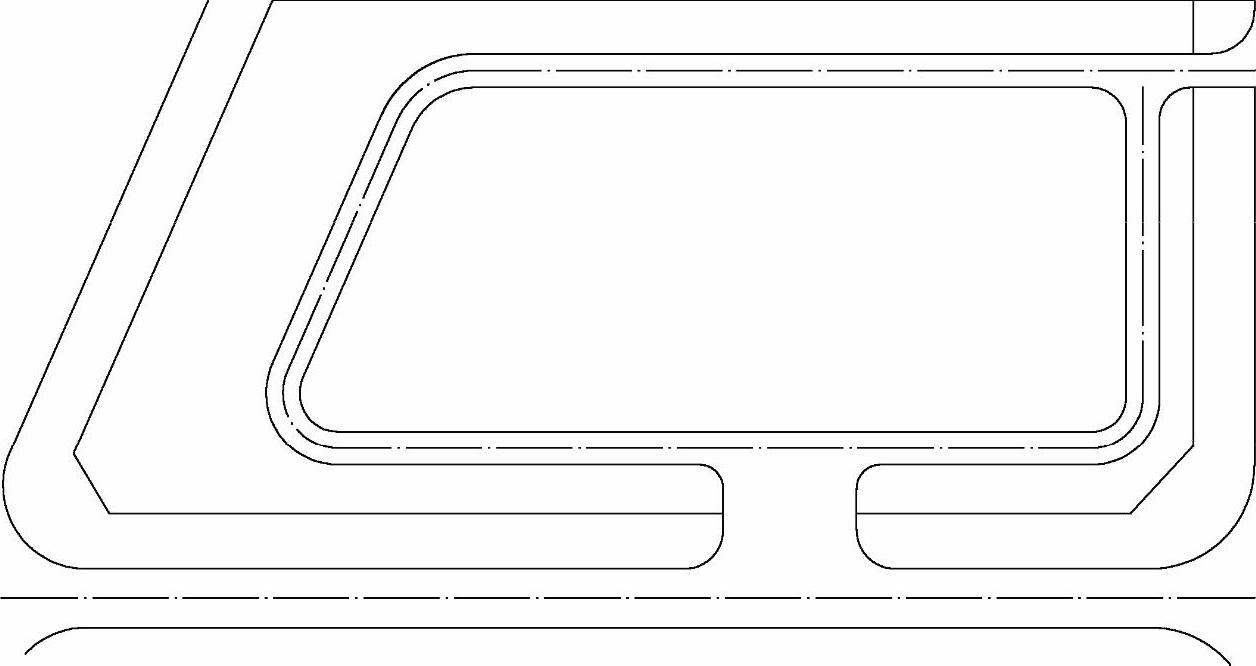

16）执行“镜像（MI）”命令，选择最下边的道路线，以下侧的道路中心线进行上下镜像；再执行“打断（BR）”命令，打断两侧圆弧的一部分，效果如图11-14所示。

图11-14 镜像、打断操作
