交叉处可以布置成交叉口、安全岛、交通岛、立体交叉（立交桥）等，这些地方也需要进行绿化。合理的绿化种植类型可以起到组织交通、保证行车速度和交通安全的作用。接下来绘制交叉路口的绿化。

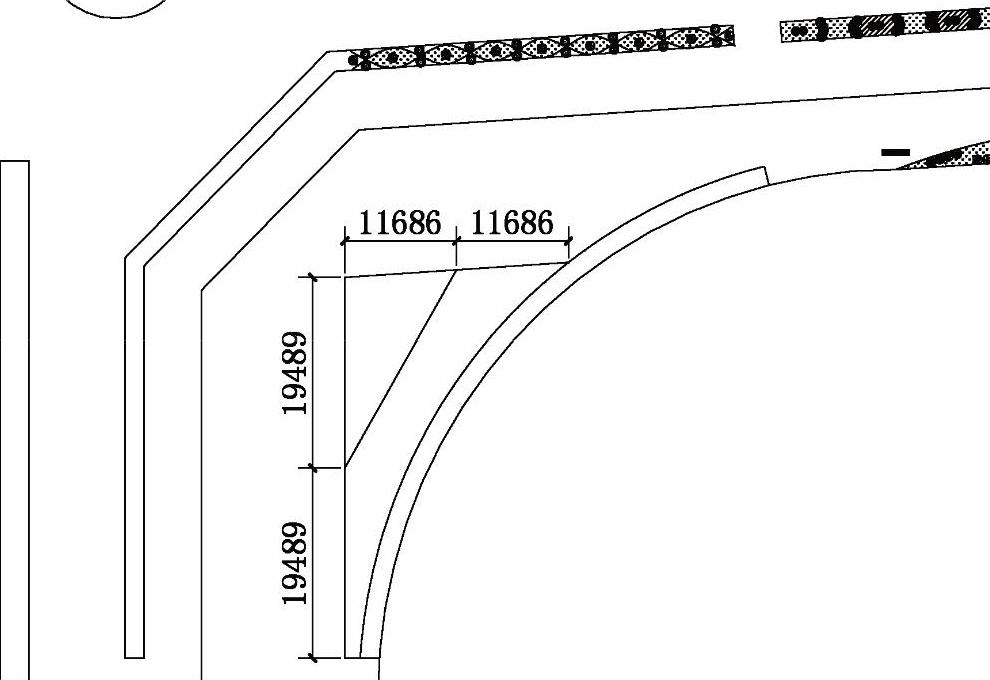

1)使用“直线(L)”命令，按图10-57所示绘制两条直线。

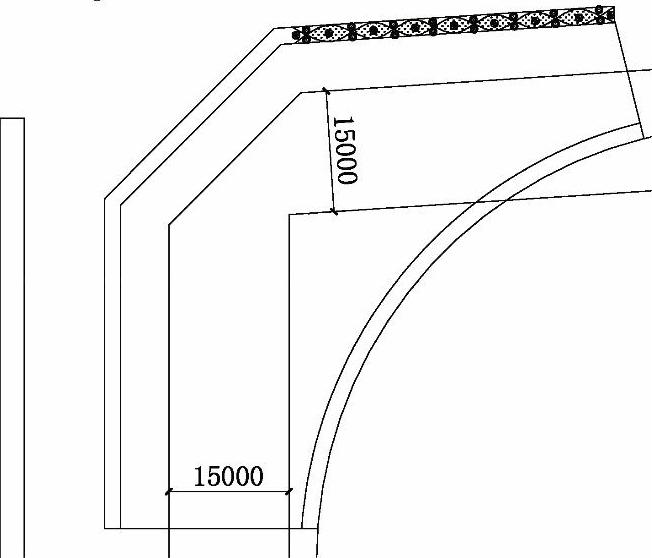

2)使用“偏移(O)”命令，按如图10-58所示将指定的线段偏移15000mm。

图10-57 绘制垂直直线

图10-58 偏移直线

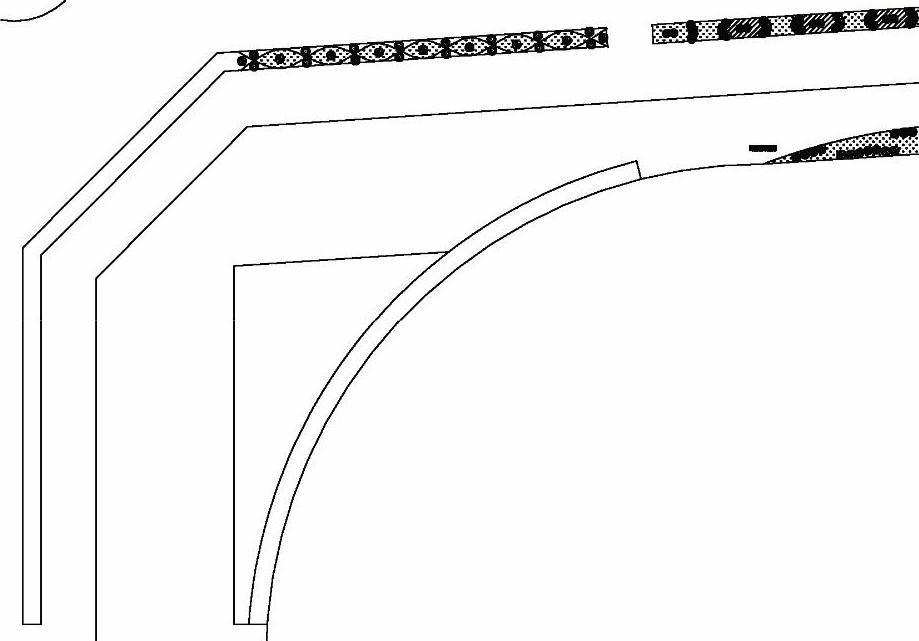

3）使用“修剪（TR）”命令，按照如图10-59所示将多余的线段进行修剪。

图10-59 修剪多余线段

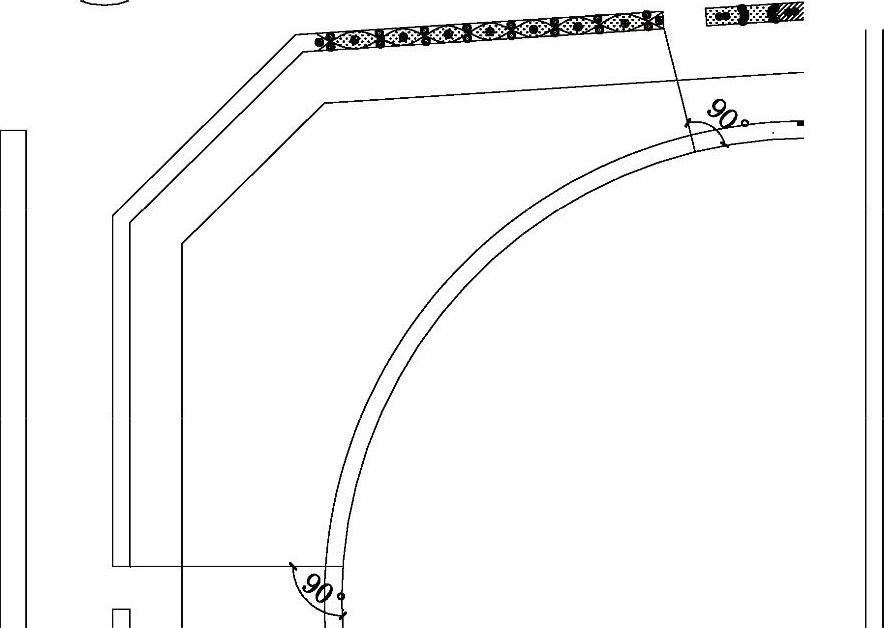

4）使用“直线（L）”命令，在图形的相应位置绘制一条直线，如图10-60所示。

5）使用“复制（CO）”命令，选择“棣棠”图例复制到上一步绘制直线的中点位置。

6）使用“环形阵列（ARR）”命令，选择上一步复制的图形，以直线中点为阵列中心，进行“项目”数为10的环形阵列。

图10-60 绘制直线

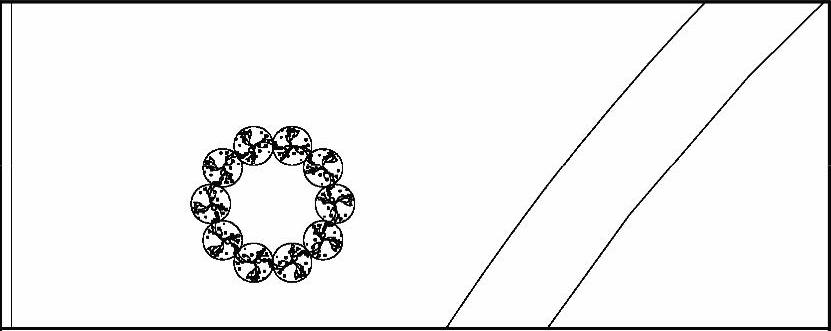

7）使用“删除（E）”命令，选择绘制的直线，按<Enter>键即可完成删除，如图10-61所示。

8）使用“复制（CO）”命令，选择“百日红”图案到上一步阵列图形的外侧。

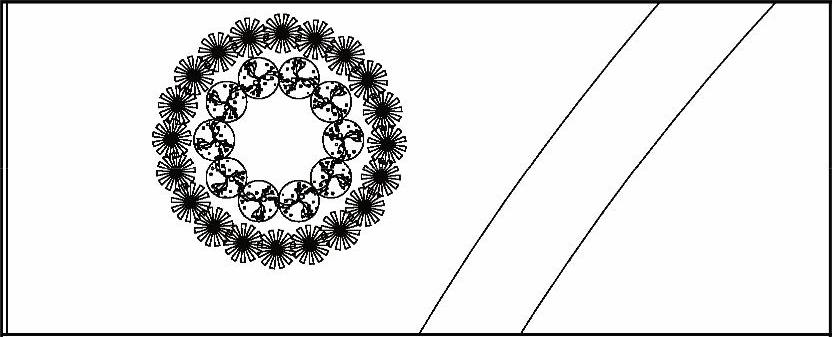

9）使用“环形阵列（ARR）”命令，选择上一步复制的图形，还是以前面阵列图形的中心为阵列中心，进行“项目”为20的环形阵列，如图10-62所示。

图10-61 删除直线

图10-62 移动陈列图形

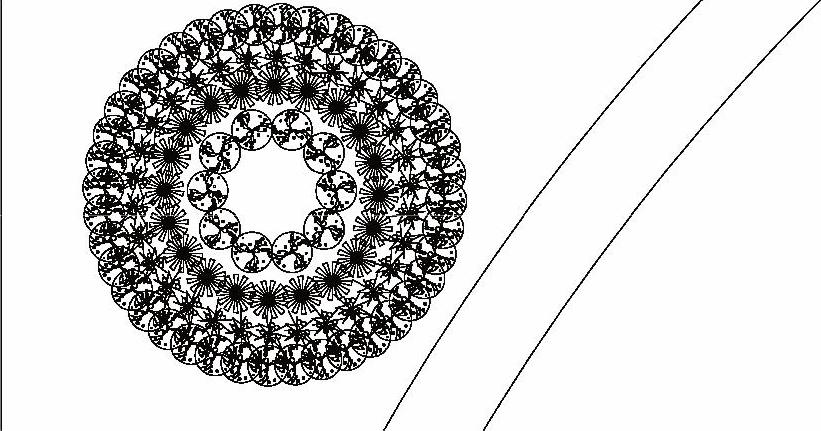

10）使用复制、陈列、移动等命令，把“丰花月季”和“棣棠”图例进行相应的布置，如图10-63所示。

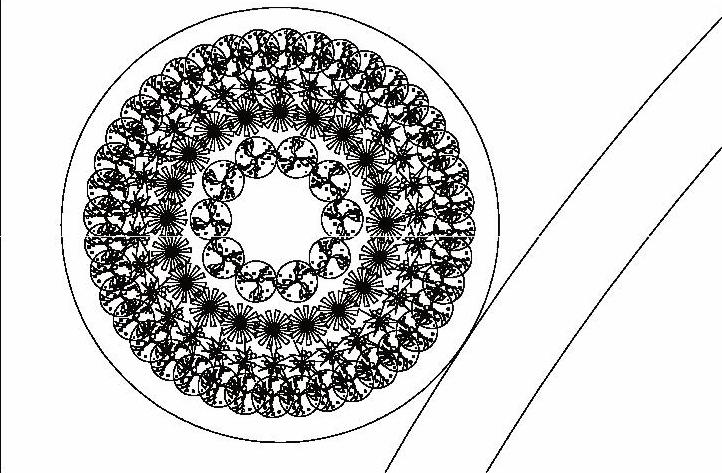

11）使用“圆（C）”命令，以阵列中心为圆心，绘制一个半径为5000mm的圆，如图10-64所示。

图10-63 花坛效果(www.daowen.com)

图10-64 绘制圆形

12)使用“块定义(B)”命令，弹出“块定义”对话框，选择上步绘制的圆及圆内的所有图形，以圆心为基点，保存图块名为“绿化花坛”。

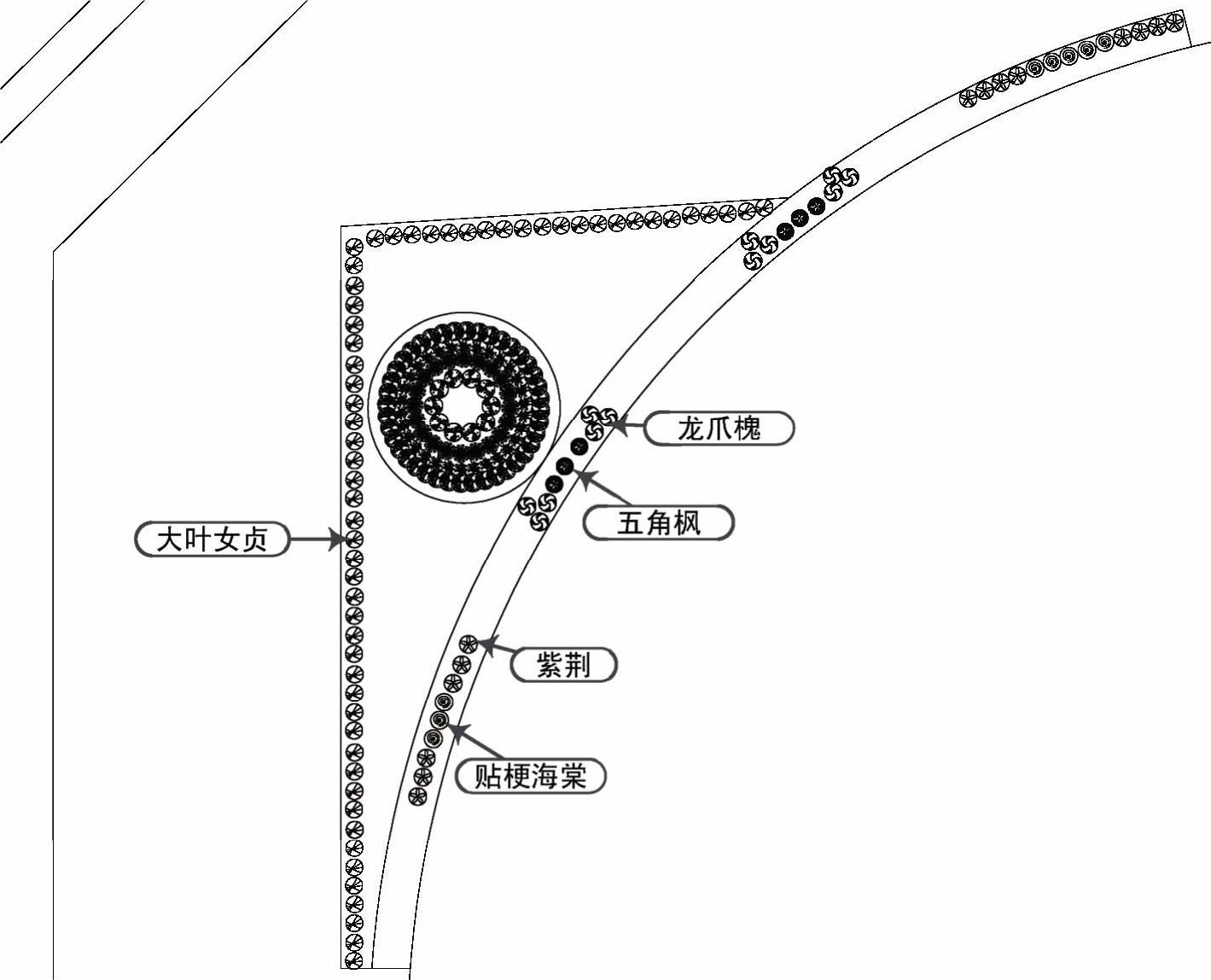

13)使用“复制(CO)”命令，选择“植物表”中对应的图例对象，复制到图形的相应位置，如图10-65所示。

图10-65 复制图形

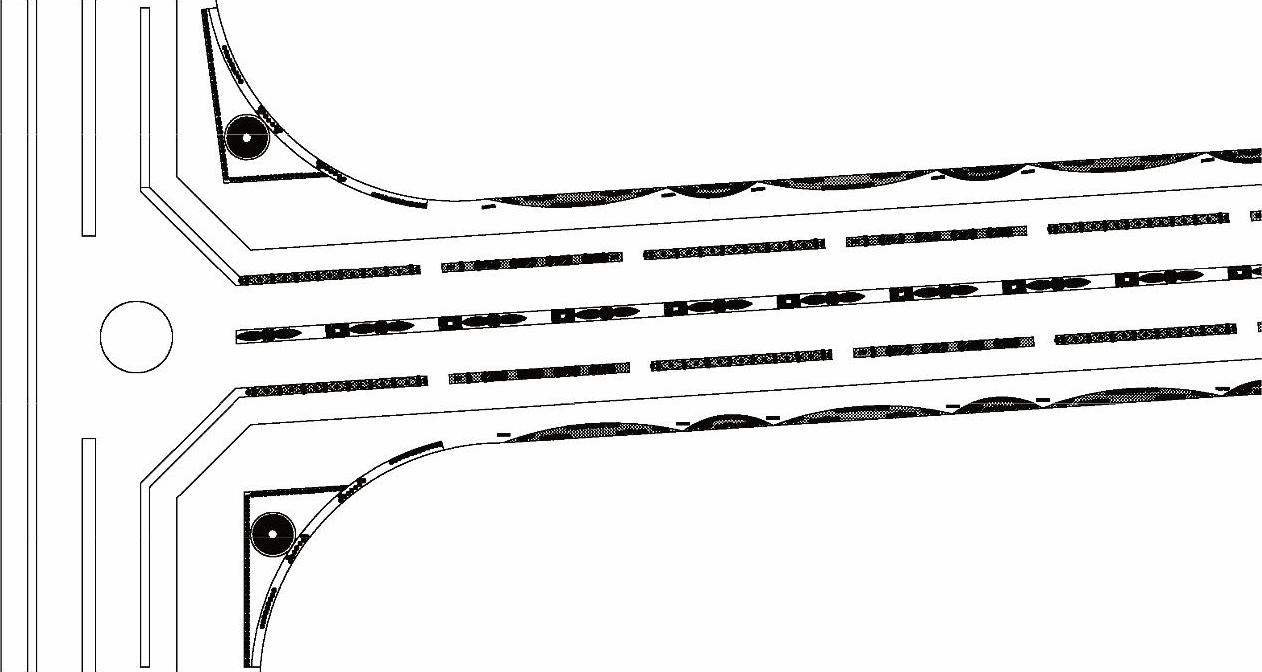

14）使用“镜像（MI）”命令，选择上一步绘制的所有图形，以“中间隔离绿化带”的中线为镜像线，进行上下镜像，如图10-66所示。

图10-66 镜像的效果

15）使用“复制（CO）”命令，选择“花坛”图块，复制到交叉路口圆形的中心，如图10-67所示。

图10-67 复制花坛

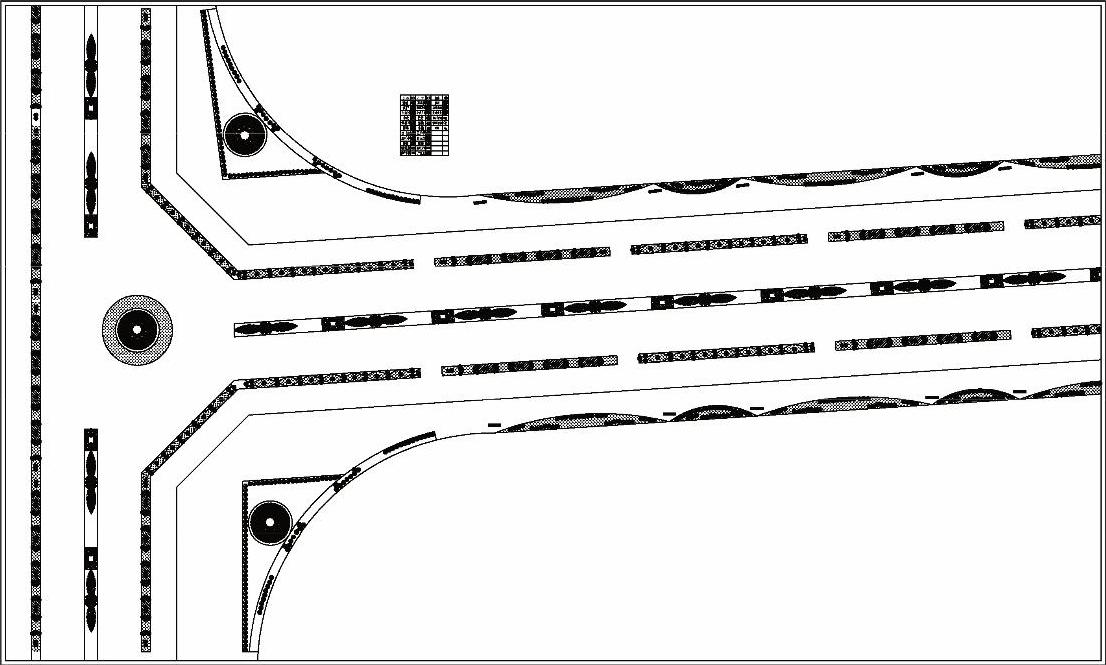

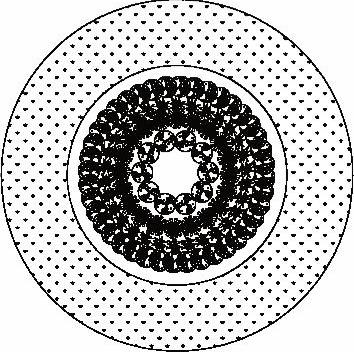

16）使用“图案填充（H）”命令，选择“GRASS”图案，比例设置为20，拾取图形中相应内部点进行填充，如图10-68所示。

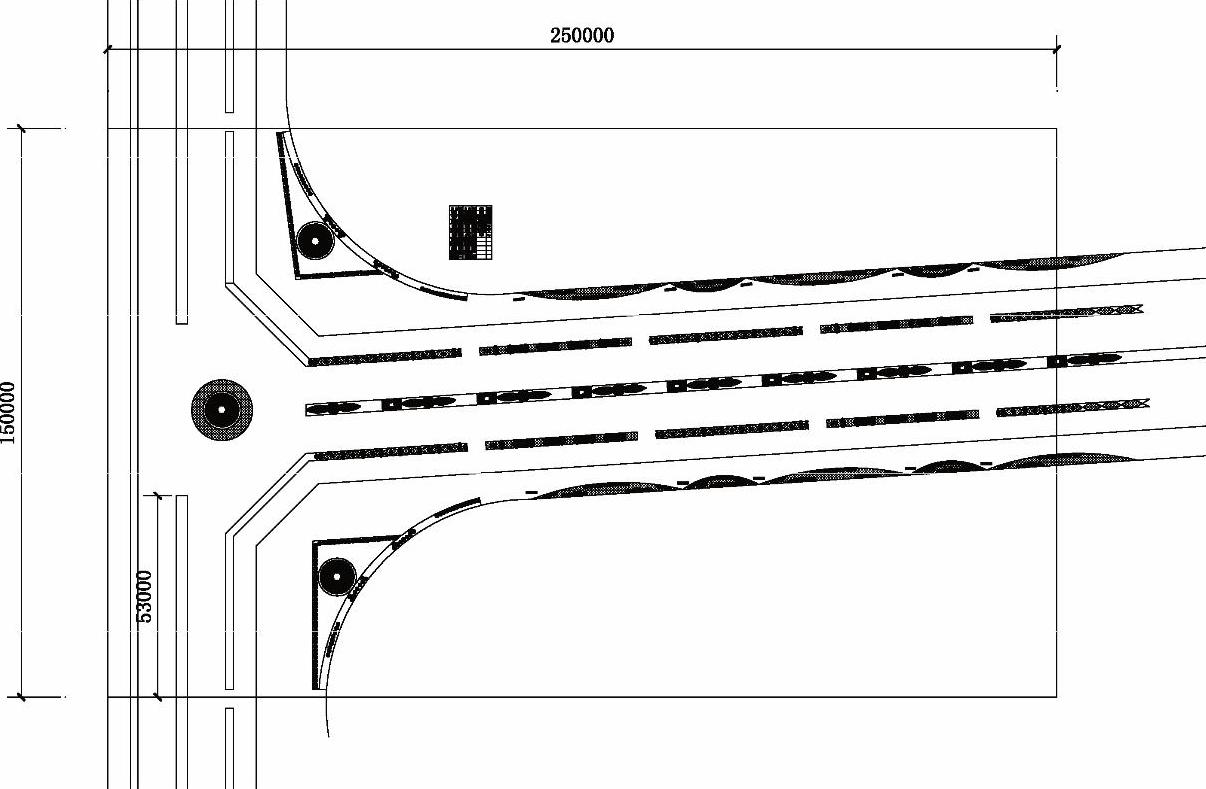

17）使用“矩形（REC）”命令，在图形的相应位置绘制一个250000mm×150000mm的矩形，如图10-69所示。

图10-68 填充图案

图10-69 绘制矩形

18）使用“修剪（TR）”命令和“删除（E）”命令，将上一步绘制的矩形以外的图形进行修剪和删除，如图10-70所示。

19）使用“偏移（O）”命令，将前面所绘制的矩形对象向外偏移1000mm。

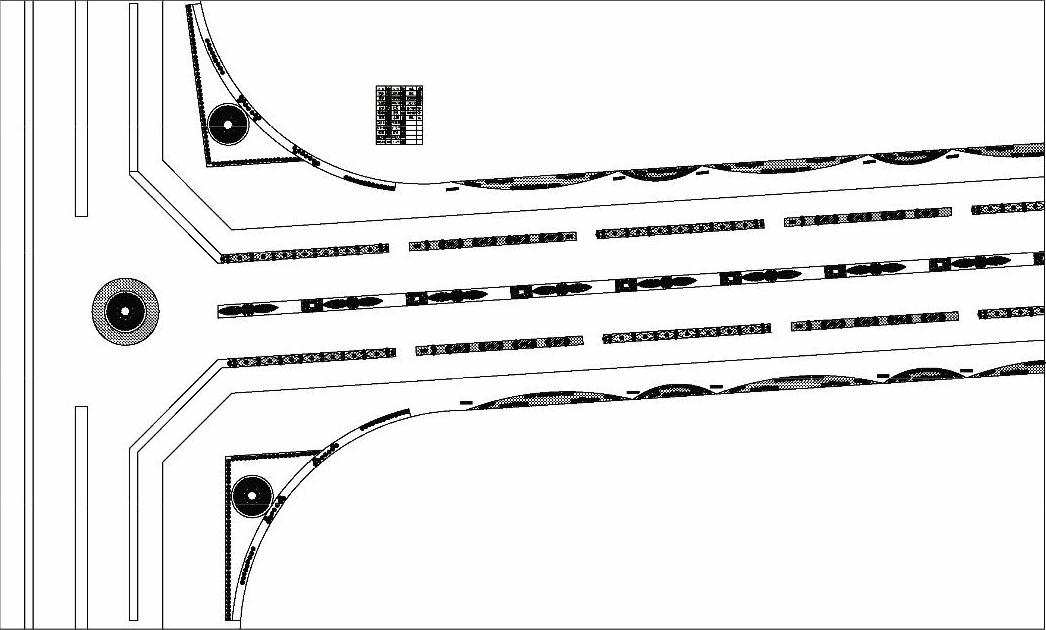

20）使用“复制（CO）”命令和“旋转（RO）”命令，参照前面的方法，将“绿化群一”“绿化群二”和其他图形复制到图形的相应位置，如图10-71所示。

图10-70 修剪矩形外图形

图10-71 复制图形

21）至此，该城市道路的绿化图形已经绘制完成，按下<Ctrl+S>组合键进行保存。
