人行道绿化绘制方法:景观施工图设计从入门到精通

视频\10\人行道绿化的绘制.avi

案例\10\城市道路绿化.dwg

在对人行道进行绿化时,可以适当地加入一些休息的坐凳,让行人在行走的过程中,可以稍事休息。

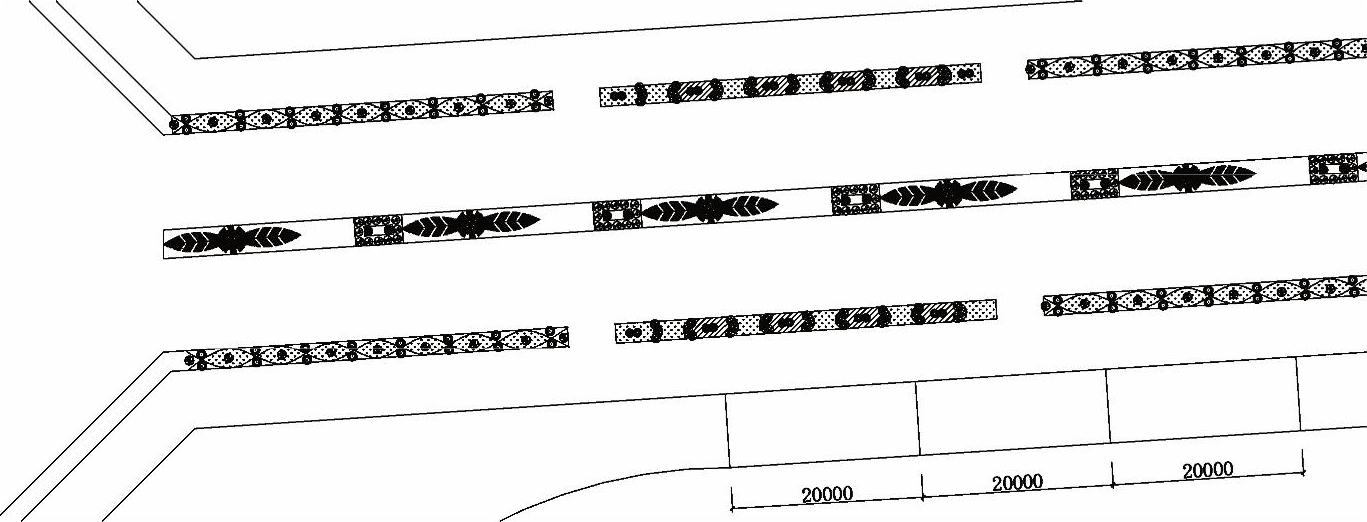

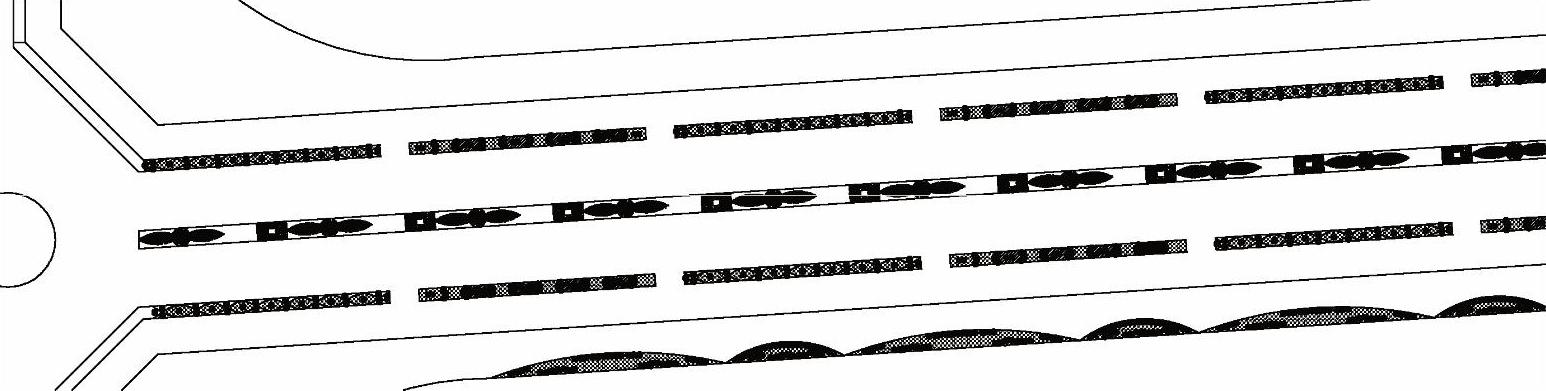

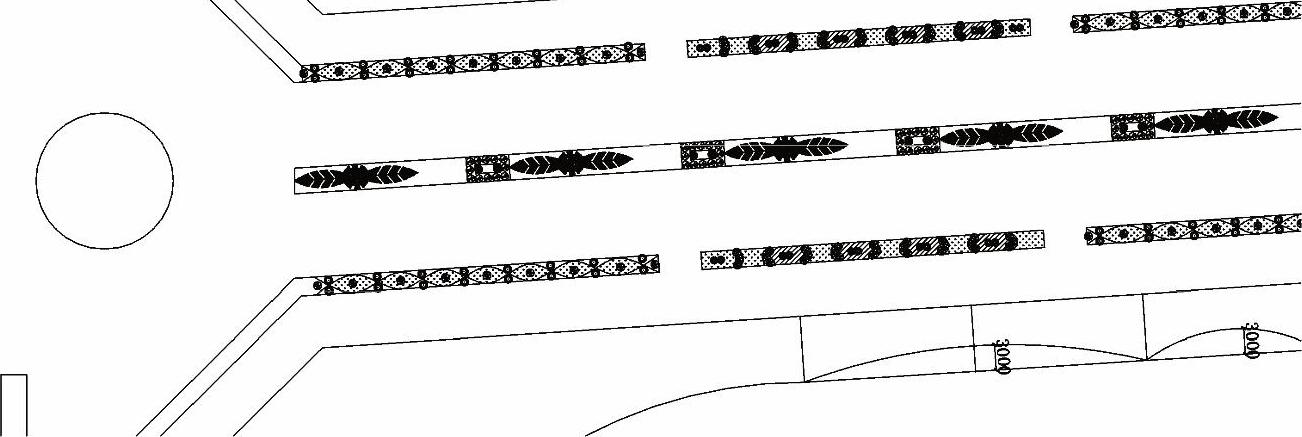

1)使用“直线(L)”命令,在人行道位置绘制一条直线段;再使用“偏移(O)”命令,将所绘制的直线段向右侧多次偏移20000mm,如图10-46所示。


图10-46 偏移图形

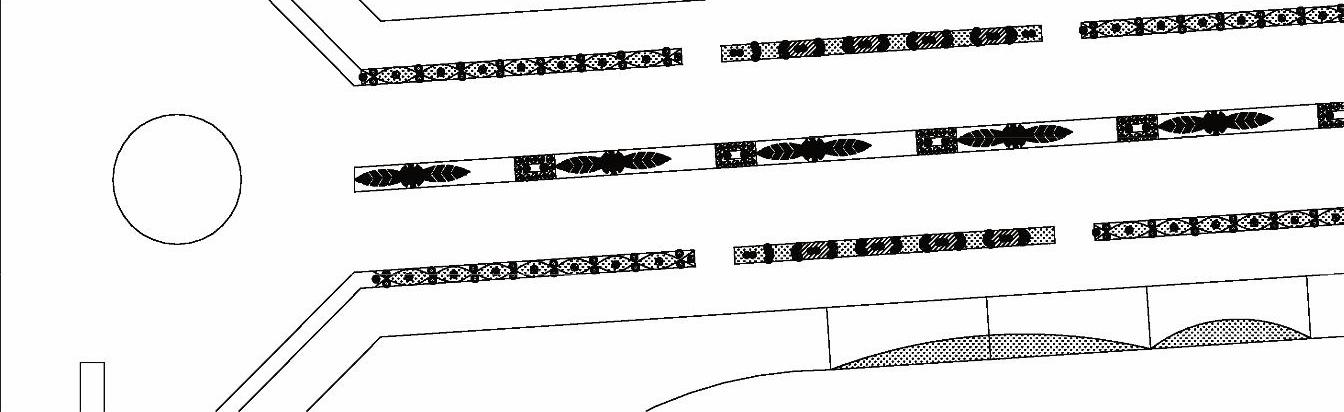

2)使用“圆弧(ARC)”命令,在上步图形相应位置绘制两条圆弧,如图10-47所示。


图10-47 绘制圆弧线

3)使用“图案填充(H)”命令,选择“GRASS”图案,比例设置为20,拾取图形中相应内部点进行填充,如图10-48所示。


图10-48 填充图案到圆弧线内

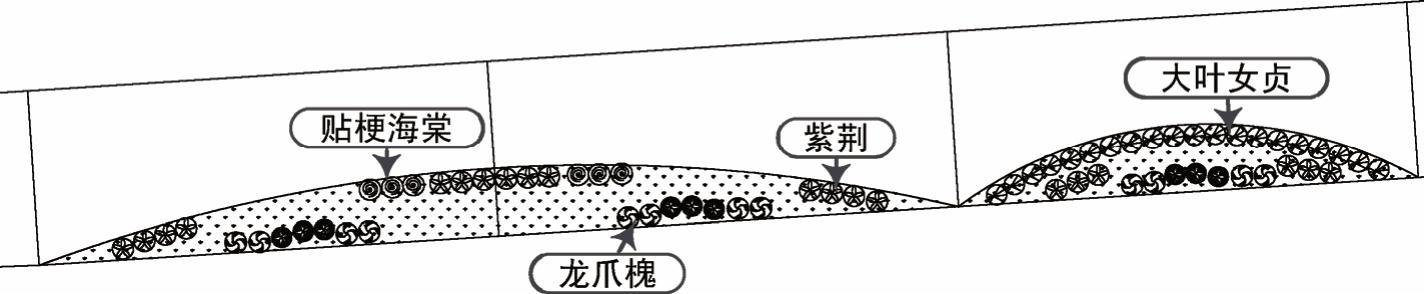

4)使用“复制(CO)”命令,选择“植物表”中对应图例到相应位置,如图10-49所示。


图10-49 复制图形

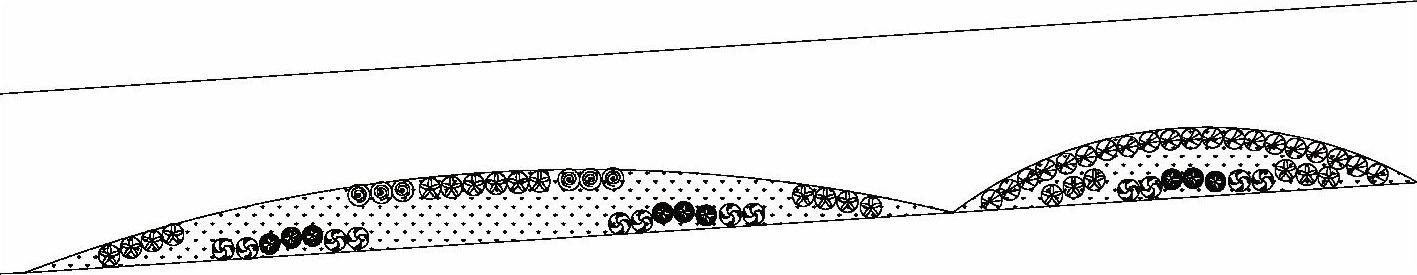

5)使用“删除(E)”命令,选择绘制的直线和偏移的直线,按<Enter>键即可完成删除,如图10-50所示。


图10-50 删除偏移直线

6)使用“复制(CO)”命令,选择绘制的图形,单击图形的左端,再单击图形的右端,进行多次复制,如图10-51所示。


图10-51 多次复制图形

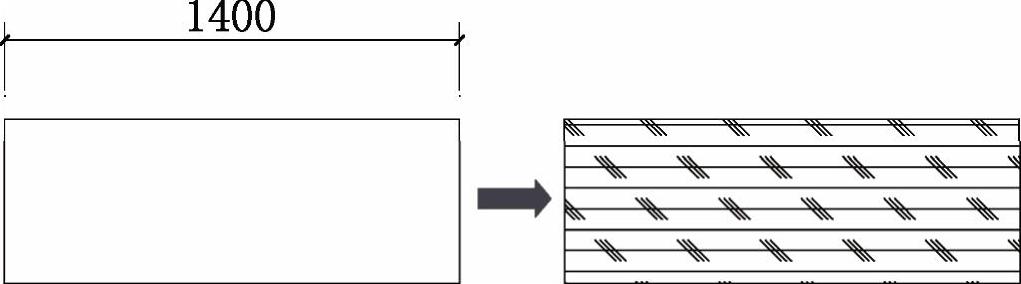

7)使用“矩形(REC)”命令,在图形空白处绘制一个1400mm×500mm的矩形。

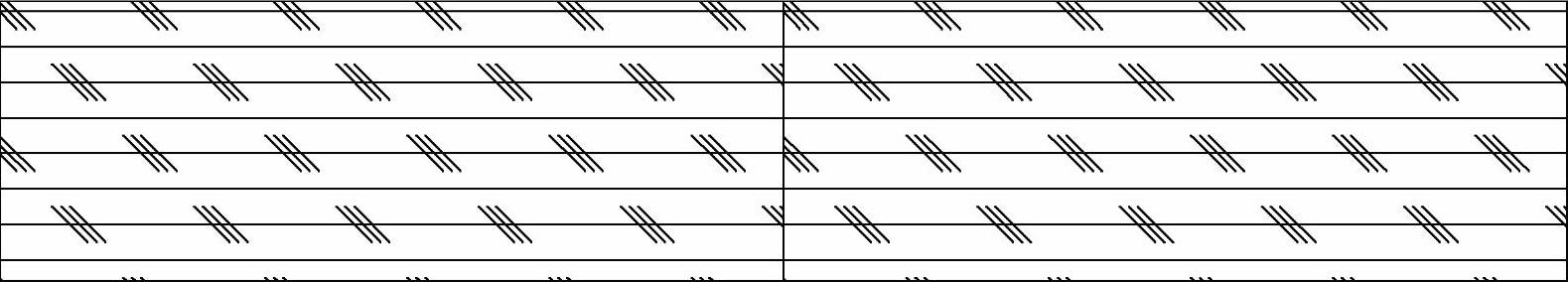

8)使用“图案填充(H)”命令,选择“CORK”图案,比例设置为20,拾取矩形的内部点进行填充,如图10-52所示。


图10-52 填充图案

9)使用“块定义(B)”命令,弹出“块定义”对话框,将上一步所绘制的图形对象保存为“坐凳”图块。

10)使用“复制(CO)”命令,选择“坐凳”图块对象,将其水平向右侧进行复制,如图10-53所示。


图10-53 复制坐凳图块

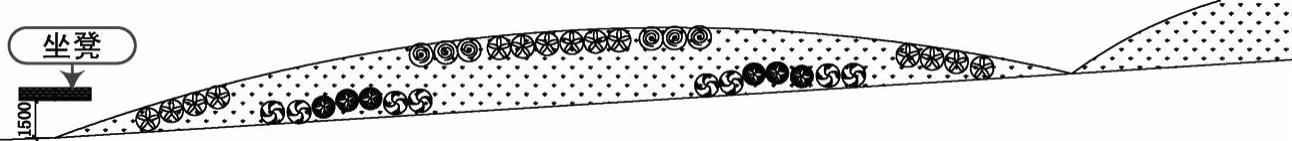

11)使用“移动(M)”命令,把两个“坐凳”对应的图形移动到相应位置,如图10-54所示。


图10-54 移动坐凳图块

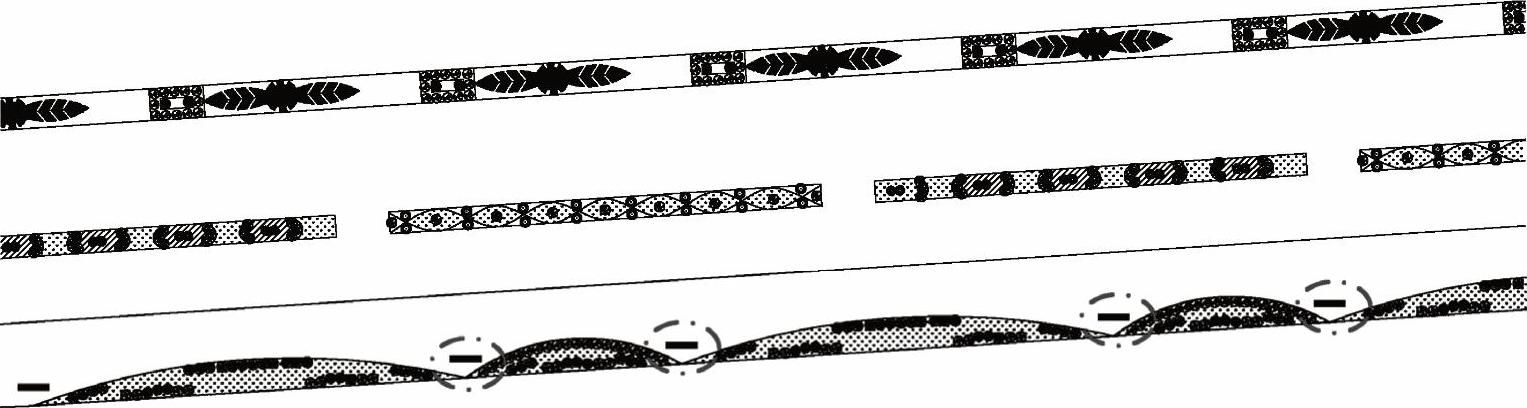

12)使用“复制(CO)”命令,选择上一步移动的图形,然后按图10-55所示进行多次复制。


图10-55 复制坐凳图块

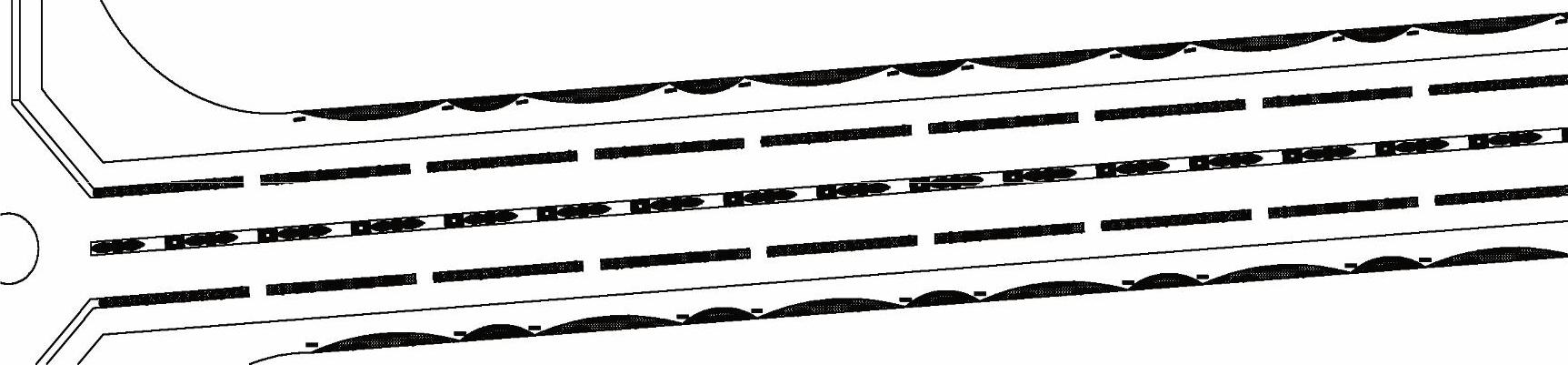

13)使用“镜像(MI)”命令,选择前面绘制的图形,按图10-56所示进行镜像。


图10-56 镜像图形
