接下来绘制本案例中公路两边的绿化，在图形中已经把需要进行绿化的区域进行了划分，用户可以在区域内绘制直线，进行绿化的布置。

1）使用“偏移（O）”命令，将图形中指定的线段偏移5000mm，如图10-32所示。

图10-32 偏移直线

2）使用“样条曲线（SPL）”命令，按图10-33所示绘制样条曲线。

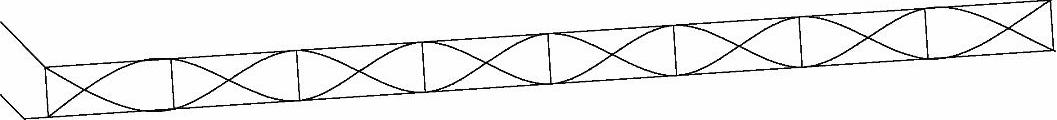

图10-33 绘制样条曲线

3）使用“镜像（MI）”命令，选择上一步绘制的样条曲线，将其进行镜像操作，如图10-34所示。

图10-34 镜像样条曲线

4）使用“删除（E）”命令，选择偏移的直线，按<Enter>键即可完成删除，如图10-35所示。

图10-35 删除偏移直线

5）使用“图案填充（H）”命令，选择“GRASS”图案，比例设置为20，拾取图形中相应内部点来进行填充，如图10-36所示。

图10-36 填充图案

6）使用“复制（CO）”命令，选择“黄栌”和“扶芳藤球”图例到相应位置，如图10-37所示。

图10-37 复制图形

7）使用“偏移（O）”命令，按图10-38所示进行偏移。

(www.daowen.com)

图10-38 偏移图形

8）使用“圆（C）”命令，分别以偏移直线的中点为圆心，绘制半径为900mm的圆，如图10-39所示。

图10-39 绘制圆

9）使用“修剪（TR）”命令，选择图形中多余的线段，即可完成图形的修剪，如图10-40所示。

图10-40 修剪圆

10）使用“图案填充（H）”命令，选择“GRASS”图案，比例设置为20，拾取图形中相应内部点来进行填充，如图10-41所示。

图10-41 填充图案一

11）以同样的方法再次进行填充，选择图案“JIS-LC-20”，比例设置为20，拾取图形中相应的内部点，如图10-42所示。

图10-42 填充图案二

12）使用“复制（CO）”命令，选择“雪松”和“广玉兰”图例到相应位置，如图10-43所示。

图10-43 复制图形

13）使用“删除（E）”命令，选择偏移的直线，按<Enter>键即可完成删除，如图10-44所示。

图10-44 删除直线

14）使用“复制（CO）”命令，选择前面绘制的所有图形，进行多次复制，如图10-45所示。

图10-45 多次复制
