将准备好的“屋顶平面图”文件打开，然后就需要对种植绿化区域和其他区域进行规划，这样在绘制图形时才不会显得乱。先从图形的总体区域到各区域进行详细布置和绘制，这样可以少修改图形，在绘制过程中更能清楚地看到绘制完成后的效果。

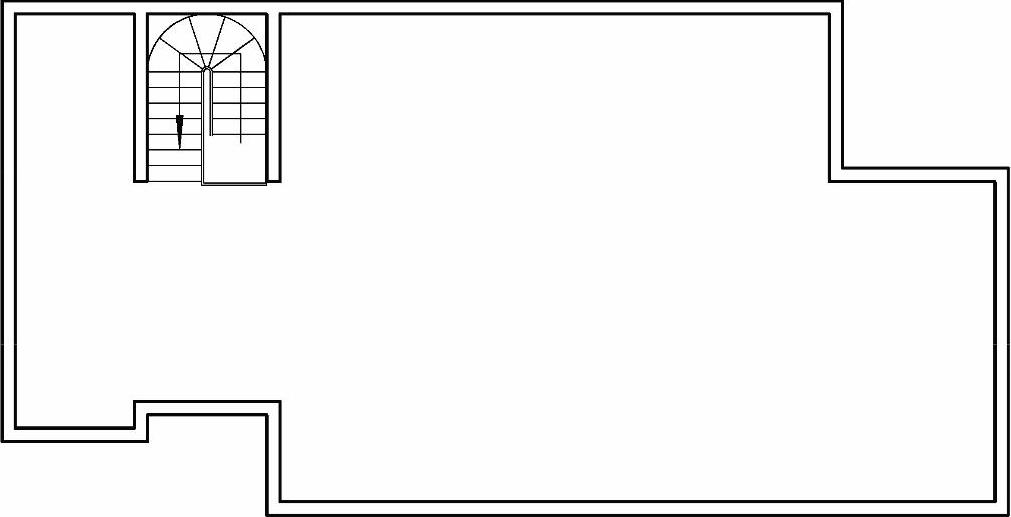

1）正常启动AutoCAD 2016，选择“文件|打开”菜单命令，将“案例\09\屋顶平面图.dwg”文件打开，如图9-74所示。

2）执行“文件|另存为”菜单命令，将文件另存为“案例\09\屋顶花园.dwg”文件。

图9-74 打开的文件

3）使用“图层（LA）”命令，在打开的“图层特性管理器”选项板中，新建一“花台”图层，颜色为“洋红色”，线宽为0.30mm，并置为当前图层，如图9-75所示。

图9-75 新建“花台”图层

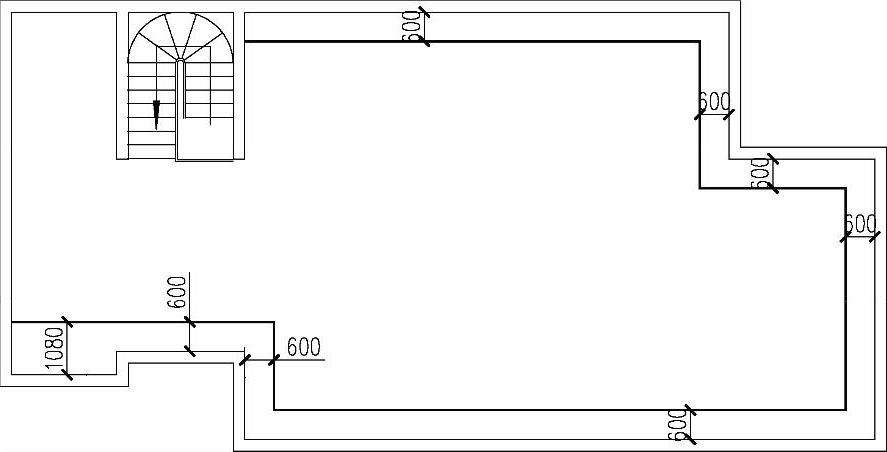

4）暂时将“轴线”图层隐藏，使用“多段线（PL）”命令，设置“宽度”为30mm，绘制一些多段线，如图9-76所示。

图9-76 绘制的花台

5）使用“偏移（O）”命令，将绘制的花台线段向内偏移80mm。

6）再使用“图层（LA）”命令，新建一“道路”图层，并将其置为当前图层。

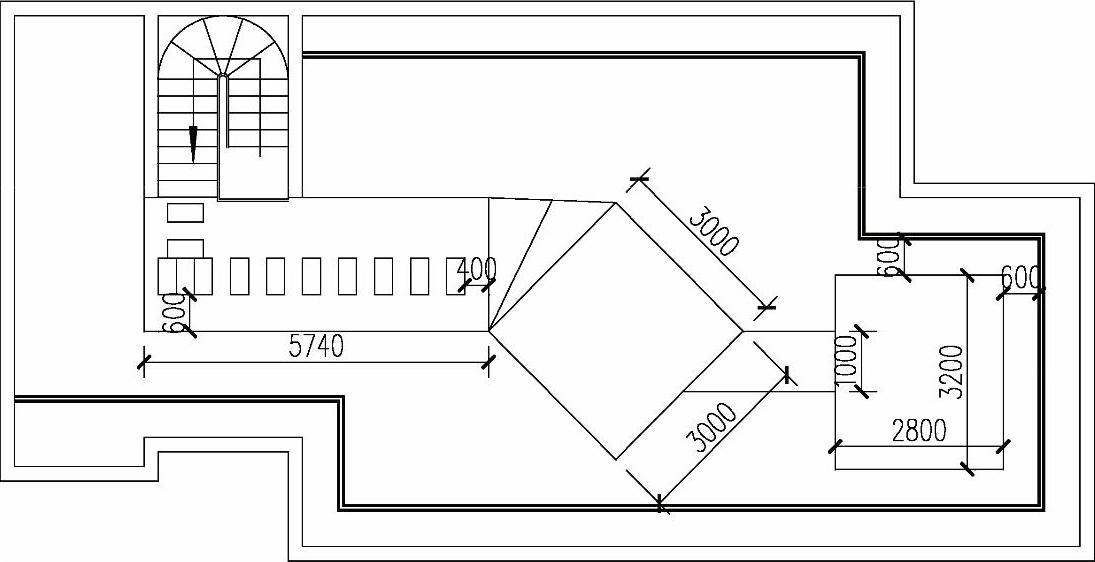

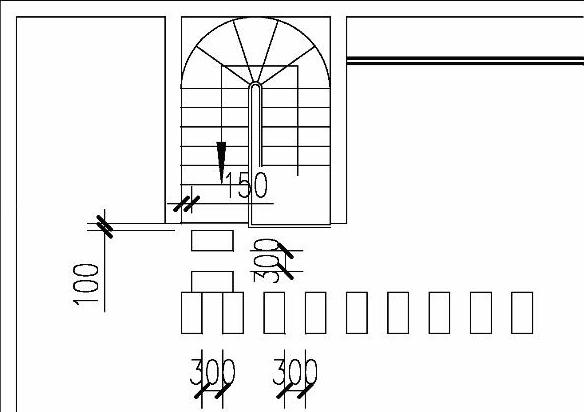

7）使用“矩形（REC）”命令，在楼梯下方的相应位置绘制11个300mm×600mm的矩形，如图9-77所示。

图9-77 绘制矩形

8）使用“直线（L）”命令，绘制一些线段，表示道路，如图9-78所示。(www.daowen.com)

图9-78 绘制线段

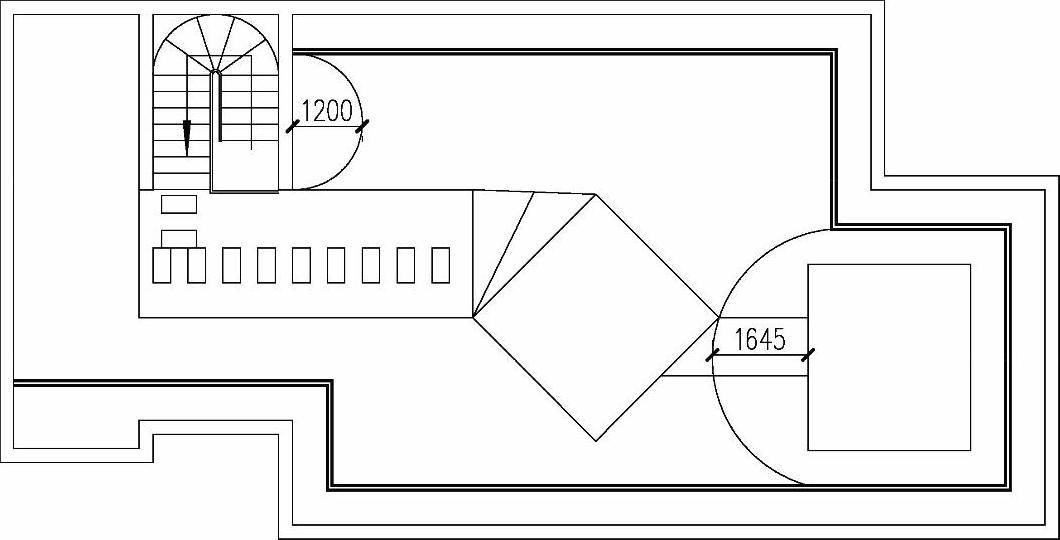

9）使用“圆弧（ARC）”命令，在图形相应位置绘制两个圆弧，如图9-79所示。

图9-79 绘制圆弧

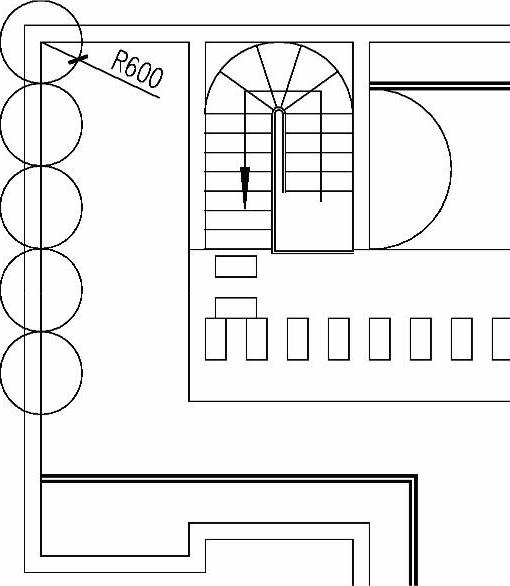

10）使用“圆（C）”命令，以图形左上方第二个矩形对角作为圆心，绘制半径为600mm的圆，并向下复制出4个，如图9-80所示。

11）使用“偏移（O）”命令，分别选择绘制的圆，向外偏移60mm。

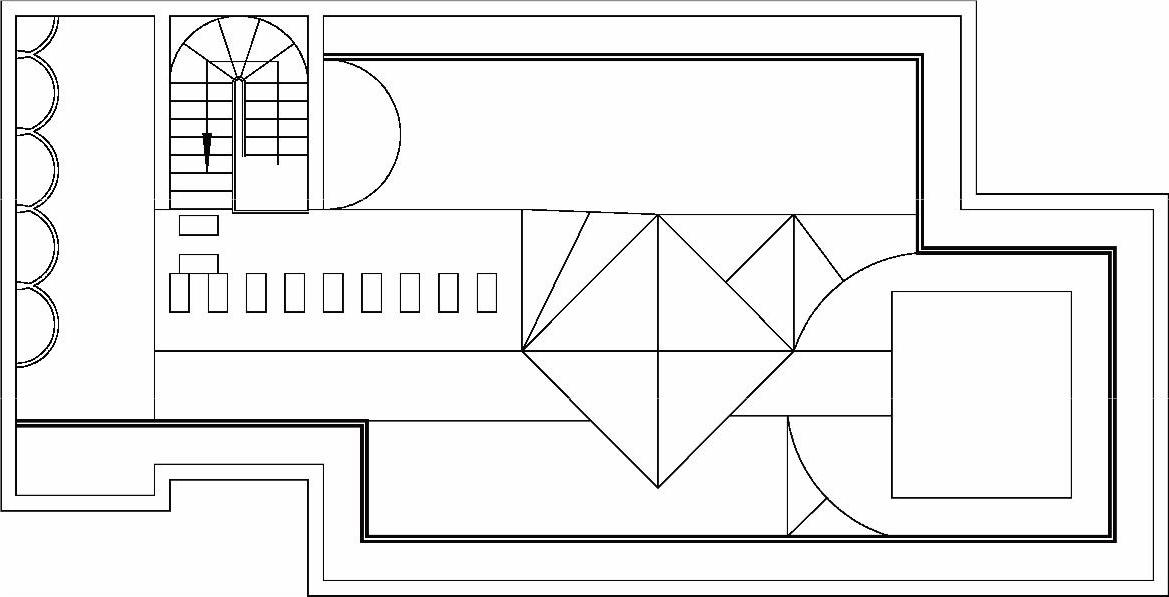

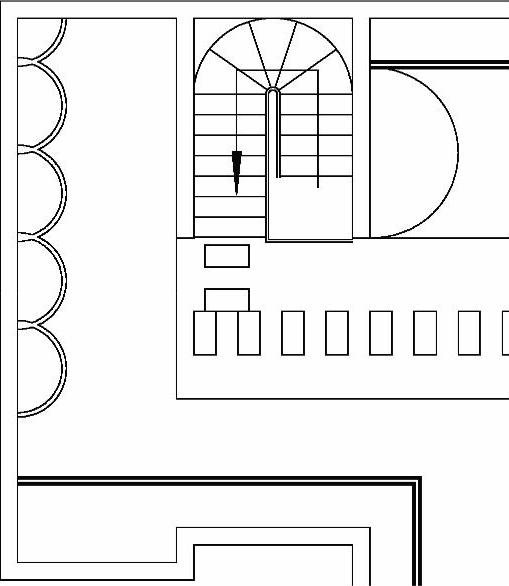

12）使用“修剪（TR）”命令，修剪多余的线段，形成花圃的效果，如图9-81所示。

图9-80 绘制圆

图9-81 修剪线段

13)再使用“图层(LA)”命令，新建一“地面边线”图层，并将其置为当前图层。

14)使用“直线(L)”命令，在图形中绘制线段，如图9-82所示。

图9-82 绘制线段
