首先新建文件，再进行图层的设置，然后绘制单个荷叶与荷花，最后将荷叶和荷花进行复制组合，形成立面花丛，其最终的效果如图9-58所示。

图9-58 荷花

专业知识：

荷花（学名：Nelumbo nucifera Gaertn.），又名莲花、水芙蓉等，属睡莲目，莲科多年生水生草本花卉。地下茎长而肥厚，有长节，叶盾圆形。花期6至9月，单生于花梗顶端，花瓣多数，嵌生在花托穴内，有红、粉红、白、紫等色，或有彩纹、镶边。坚果椭圆形，种子卵形。如图9-59所示为荷花的摄影图片。

图9-59 荷花图片

1）正常启动AutoCAD 2016，新建一个空白文件，执行“文件|另存为”菜单命令，将文件另存为“案例\09\荷花.dwg”文件。

2）选择“格式|图层”菜单命令（或输入“LA”命令），在打开的“图层特性管理器”面板中，按照前面的方法，新建“荷花”图层并置为当前图层，如图9-60所示。

图9-60 新建图层

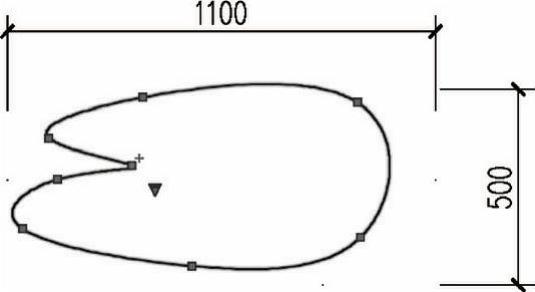

3）执行“样条曲线（SPL）”命令，根据如图9-61所示样条曲线的各个顶点，在高500mm，长1100mm范围之间，依次单击相应顶点来绘制出“荷叶”图形。

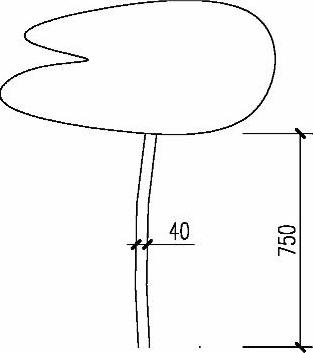

4）再执行“多段线（PL）”命令和“偏移（O）”命令，在荷叶下方绘制宽40mm的多段线，表示“根茎”，如图9-62所示。

5）在“特性”面板中，单击“颜色”下拉列表，选择“洋红”色为当前颜色。

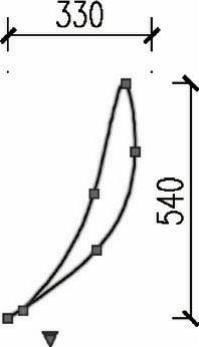

6）执行“样条曲线（SPL）”命令，在如图9-63所示范围内绘制“花瓣”。

图9-61 绘制荷叶

图9-62 绘制根茎

图9-63 绘制花瓣

专业知识：

在绘制好样条曲线后，若发现绘制的形状不符合要求，可选择该样条曲线，通过单击其夹点来调节其形状，直至满意为止。

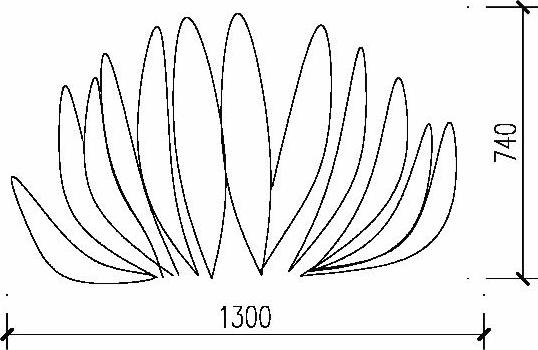

7）根据上步绘制花瓣的方法，在如图9-64所示范围内绘制出整朵“荷花”。

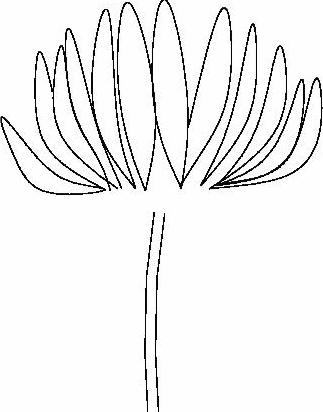

8）执行“复制（CO）”命令，将前面荷叶的“根茎”复制到“荷花”下方，并进行相应的调整，如图9-65所示。(www.daowen.com)

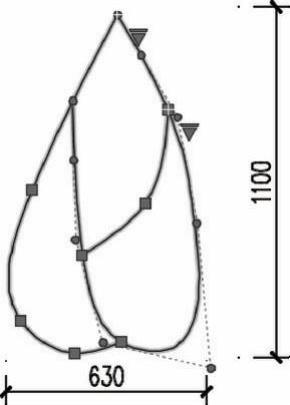

9）同样执行“样条曲线（SPL）”命令，绘制如图9-66所示的“花苞”图形。

图9-64 绘制荷花

图9-65 复制根茎

图9-66 绘制花苞

10）执行“复制（CO）”命令，将前面图形的“根茎”复制到“花苞”图形下方，如图9-67所示。

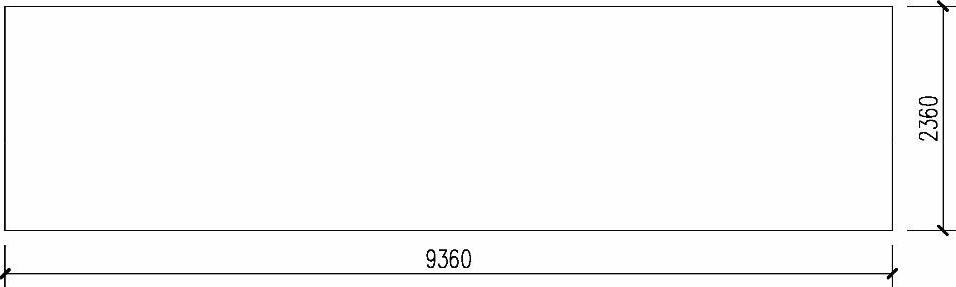

11）执行“矩形（REC）”命令，绘制9360mm×2360mm的矩形以确定植物的范围，如图9-68所示。

图9-67 复制根茎

图9-68 绘制矩形

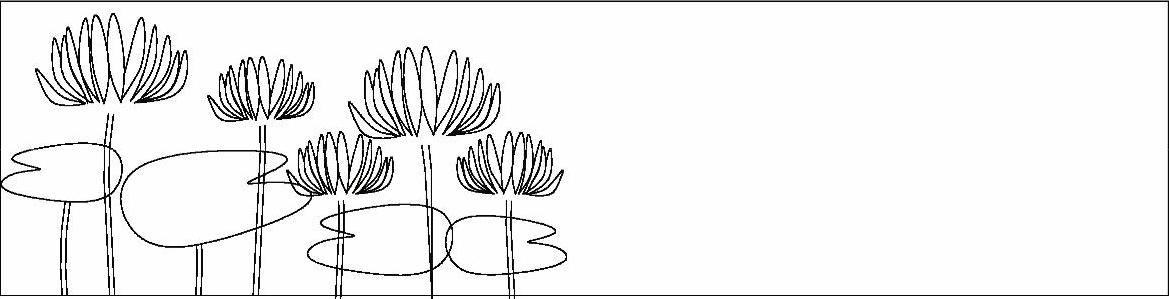

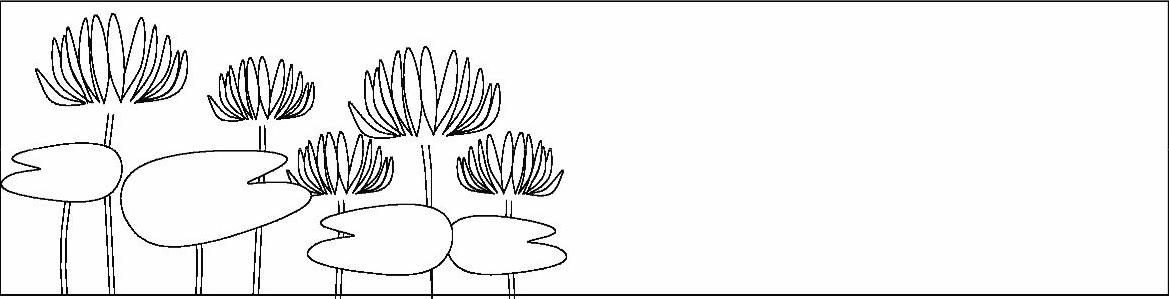

12)通过执行“复制(CO)”命令、“镜像(MI)”命令、“缩放(SC)”命令和“移动(M)”命令，将前面绘制好的“荷叶”和“荷花”图形布置到矩形内，并执行相应的修剪和延伸操作，完成如图9-69所示效果。

图9-69 复制移动图形

13）执行“修剪（TR）”命令，根据前后关系，修剪掉被遮挡部分图形，如图9-70所示。

图9-70 修剪效果

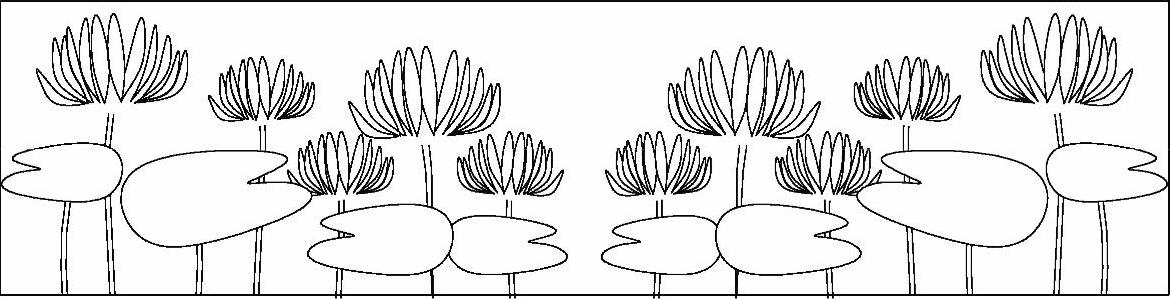

14）执行“镜像（MI）”命令，将矩形左侧部分的图形进行左右镜像，效果如图9-71所示。

图9-71 镜像图形

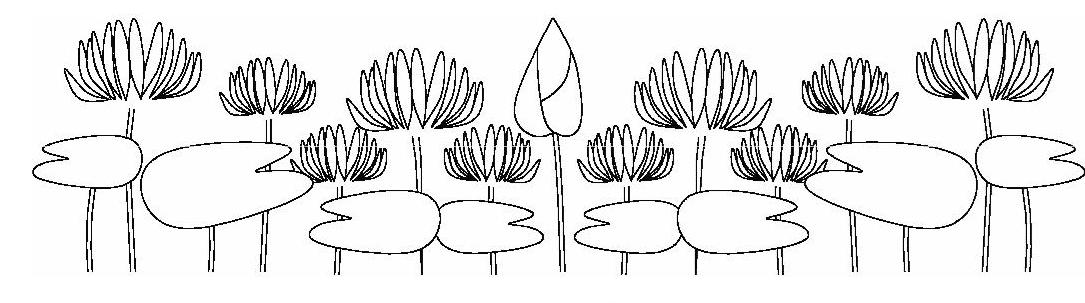

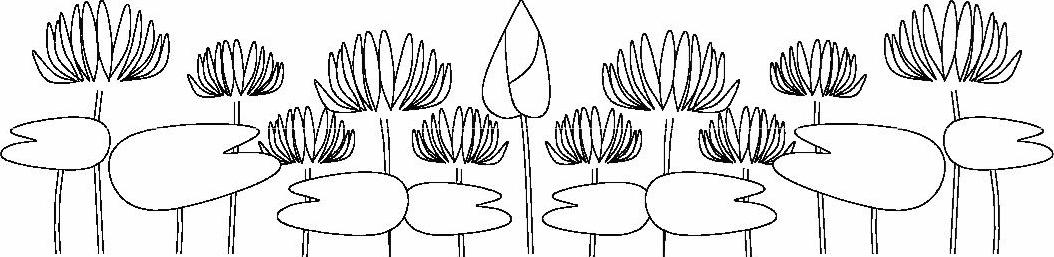

15）执行“移动（M）”命令，将“花苞”图形移动到中间；然后执行“删除（E）”命令，将外矩形删除，效果如图9-72所示。

图9-72 完成最终效果

16）至此，该图形已经绘制完成，按<Ctrl+S>组合键进行保存。
