视频\09\梅树立面图的绘制．aVi

案例Y09Y梅树．dwg

首先新建文件，进行图层的设置；然后绘制轴网结构，绘制相应的树干轮廓；再绘制梅花对象，并保存为图块，最后插入和多次复制到树干的相应位置，最终的效果如图9-48所示。

图9-48 梅树

专业知识：树的基本特点

树木与人类生存息息相关，世界上许多国家都越来越重视植树造林。不是所有树叶的颜色都是绿色的，如枫叶到了一定的季节会变为红色，树有开花结果的，有不开花但结果的，也有不开花不结果的，其外形种类繁多，如图9-49所示。所有树木都有如下基本特点。

图9-49 3种树的对比

1）大、高、具有年轮、地上部分与地下部分伸展的范围基本一致、向光生长等。

2）可以吸收大量二氧化碳，释放大量氧气。

3）可以保护土壤，防止水土流失。

4）需要水分、阳光和空气才能生长。

1）正常启动AutoCAD 2016，新建一个空白文件，执行“文件|另存为”菜单命令，将文件另存为“案例\09\梅树.dwg”文件。

2）选择“格式|图层”菜单命令（或输入“LA”命令），在打开的“图层特性管理器”面板中，按照前面的方法，新建“轴线”“树”和“花朵”图层，并将“轴线”图层置为当前图层。

3)使用“构造线(XL)”命令，绘制一条横向构造线和一条纵向构造线。

4)使用“偏移(O)”命令，输入100mm，选择横向构造线，向上偏移14次；再选择纵向构造线，向右偏移14次，如图9-50所示。

5)单击“图层”下拉列表框，将“树”图层置为当前图层。

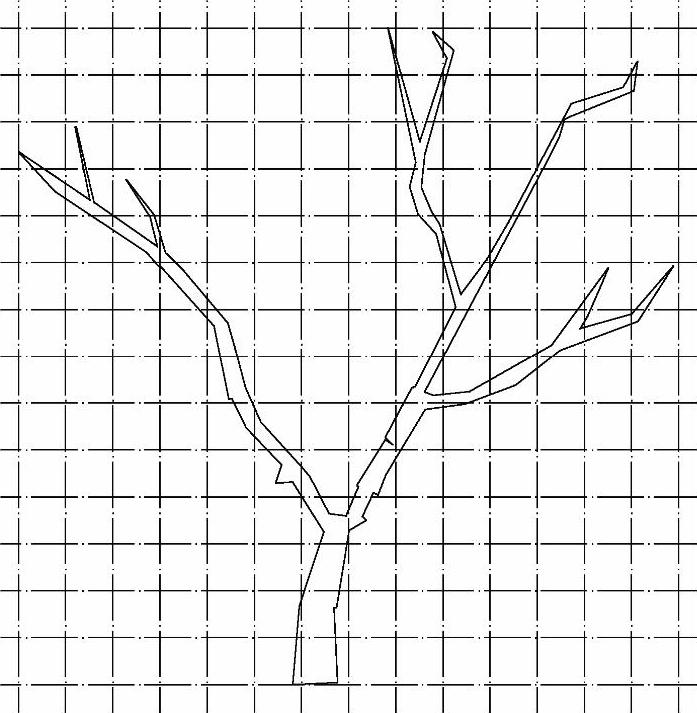

6)使用“多段线(PL)”命令，按照如图9-51所示绘制树干效果。

图9-50 绘制轴线

图9-51 绘制树干的轮廓

7）单击“图层”下拉列表框，将“轴线”图层关闭，树干效果如图9-52所示。(www.daowen.com)

提示：

在“图层”下拉列表框中，单击相应图层的小灯泡图标，可以控制图层是否显示。在“打开”状态下，灯泡颜色为黄色，此时该图层上的对象将显示在视图中，也可进行输出打印；在“关闭”状态下，灯泡颜色变为灰色，此时该图层的对象则显示在视图中，并且也不能进行编辑或打印操作。

8）使用“图案填充（H）”命令，在功能区的“图案填充创建”选项卡的“图案”面板中，选择图案“Solid”，对多段线内的空白处进行填充，填充的树干效果如图9-53所示。

图9-52 隐藏图层的效果

图9-53 填充后的效果

9）将“花朵”图层置为当前图层，使用“圆弧（ARC）”命令，在图形的空白处绘制一个半径为10mm的圆弧。

10）使用“旋转（RO）”命令，捕捉圆心为基点，将圆弧对象旋转-54°。

11）使用“环形阵列（Arr）”命令，选择圆弧的右下端点为阵列的中心点，设置“项目（I）”选项，其值为5；设置“关联（AS）”选项，其值为“否（N）”，方便后面的移动操作。

12）使用“移动（M）”命令，将圆弧对象进行移动，组合成梅花的图形，如图9-54所示。

图9-54 绘制的梅花

13）使用“保存块（B）”命令，在打开的“块定义”对话框中，将上一步所绘制的梅花对象保存为“梅花”图块，如图9-55所示。

图9-55 “块定义”对话框

14）使用“插入块（I）”命令，在如图9-56所示的“插入”对话框中，选择上一步保存的内部图块“梅花”，将其插入到树干的相应位置。

15）然后将“梅花”图块复制多次，效果如图9-57所示。

图9-56 “插入”对话框

图9-57 最终效果

16）至此，该图形绘制完成，按下<Ctrl+S>组合键进行保存。
