竹为高大、生长迅速的禾草类植物，茎为木质。分布于热带、亚热带至暖温带地区，东亚、东南亚和印度洋及太平洋岛屿上分布最集中，种类也最多。竹枝杆挺拔、修长，四季青翠，凌霜傲雪，深受中国人民喜爱，有“梅兰竹菊”四君子之一、“梅松竹”岁寒三友之一等美称。中国古今文人墨客，爱竹咏竹者众多，如图9-40所示为竹林摄影图片。

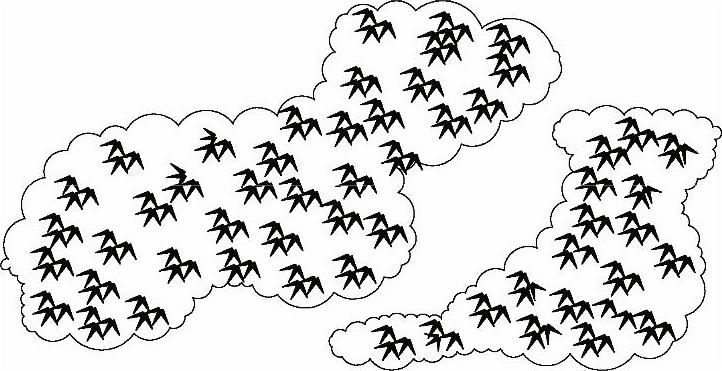

本实例通过绘制竹林图例，使读者掌握绘制竹林图例的技巧及学习园林设计中竹林图例的表示方法，绘制的竹林图例效果如图9-41所示。

图9-40 竹林摄影图片

图9-41 竹林图例

1）正常启动AutoCAD 2016，新建一个空白文件，执行“文件|另存为”菜单命令，将文件另存为“案例\09\竹林图例.dwg”文件。

2）执行“格式|图层”菜单命令，在弹出的对话框中新建一个图层，命名为“竹林”，并将其设置为当前图层，如图9-42所示。

图9-42 新建图层

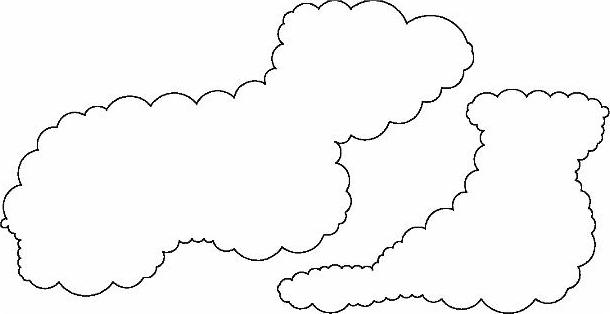

3）执行“修订云线（REVC）”命令，绘制出竹林的外部轮廓线，如图9-43所示。

4）执行“多段线（PL）”命令，绘制表示单个竹叶形状的图形，如图9-44所示。

(www.daowen.com)

图9-43 绘制竹林外轮廓

图9-44 绘制单个竹叶

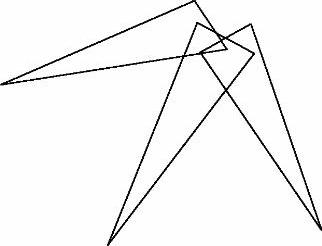

5）结合复制、旋转、缩放等命令，复制两个竹叶，然后对复制的竹叶进行编辑，如图9-45所示。

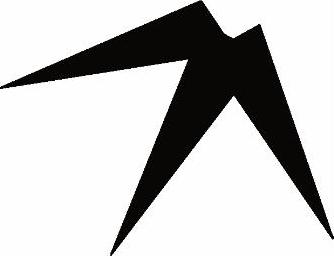

6）执行“图案填充（H）”命令，为绘制的竹叶内部填充“Solid”图案，如图9-46所示。

7）执行“创建块（B）”命令，将绘制的竹叶创建为块，命名为“竹叶”。

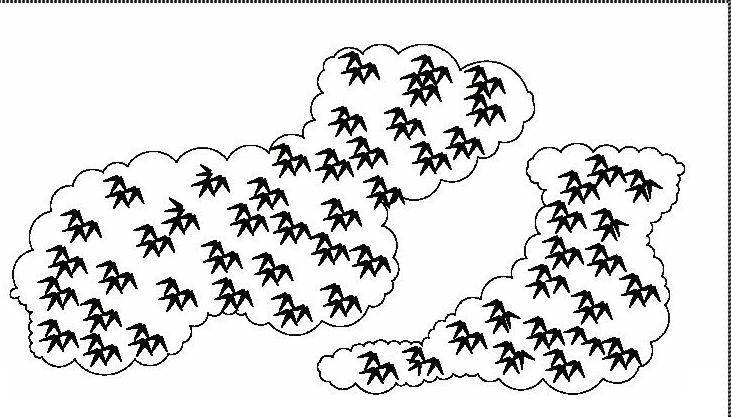

8）结合复制、移动、缩放、旋转等命令，将创建的竹叶图块布置到绘制的外轮廓线内部，如图9-47所示。

图9-45 绘制组合竹叶

图9-46 填充图案

图9-47 竹林图例

9）至此，竹林图例已经绘制完成，按<Ctrl+S>组合键将该文件进行保存。
