案例Y09\黄金叶球图例．dwg
黄金叶学名金露花，为马鞭草科常绿灌木。叶色翠绿，主要花期为6～10月，花色金黄、淡蓝或淡紫，亦有白花品种，果实金黄色。用于大型盆栽、花槽、绿篱。在庭园、校园或公园列植、群植均佳，开花能诱蝶。以观叶为主，用途极广泛，可地被、修剪造型、拼成图案或强调色彩配植树，极为耀眼醒目，为目前南方广泛应用的优良矮灌木。如图9-16所示为黄金叶球摄影图片。
本实例通过绘制一个黄金叶球植物图例，使读者掌握绘制黄金叶球图例的方法及技巧。绘制的黄金叶球图例效果如图9-17所示。
图9-16 黄金叶球摄影图片

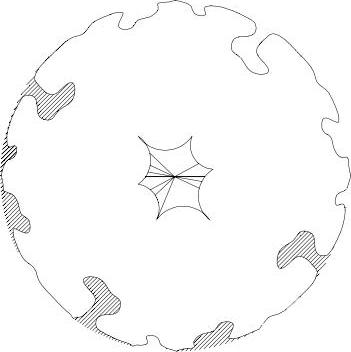

图9-17 黄金叶球图例
1）正常启动AutoCAD 2016，新建一个空白文件，执行“文件|另存为”菜单命令，将文件另存为“案例\09\黄金叶球图例.dwg”文件。
2）执行“格式|图层”菜单命令，在弹出的对话框中新建一个图层，命名为“黄金叶球”，并将其设置为当前图层，如图9-18所示。
图9-18 新建图层
3）执行“圆（C）”命令，绘制一个半径为580mm的圆。

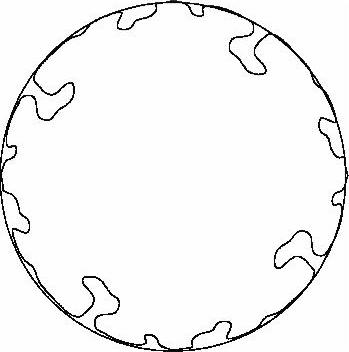

4）输入“Sketch”，执行“徒手画”命令，设置增量为15，沿圆的边线绘制树形轮廓，如图9-19所示。

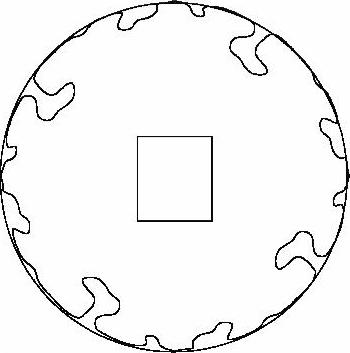

5）执行“矩形（REC）”命令，绘制一个250mm×280mm的矩形，然后将其移动到圆的中心位置，如图9-20所示。

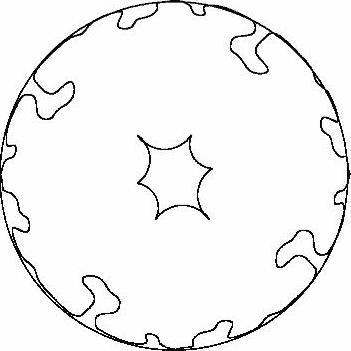

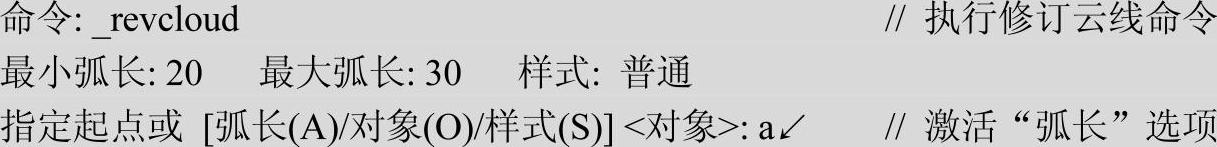

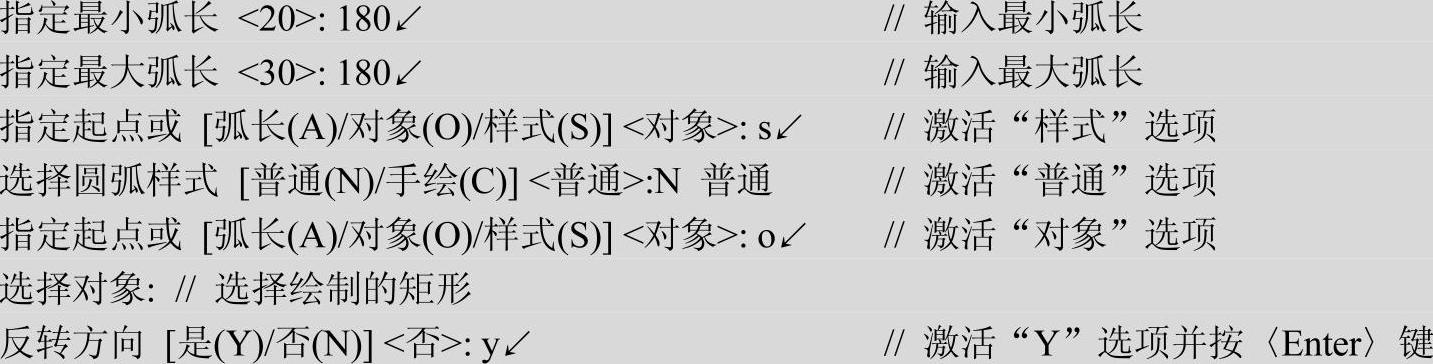

6）执行“修订云线（REVC）”命令，将绘制的矩形转换为修订云线，如图9-21所示。命令行提示与操作如下。
(www.daowen.com)
图9-19 绘制树形轮廓
图9-20 绘制矩形
图9-21 绘制树干轮廓

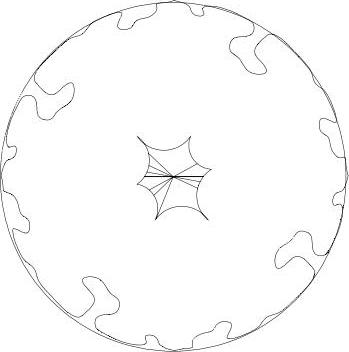

7）执行“直线（L）”命令，在云线内绘制多条直线，以表示树干纹理，如图9-22所示。

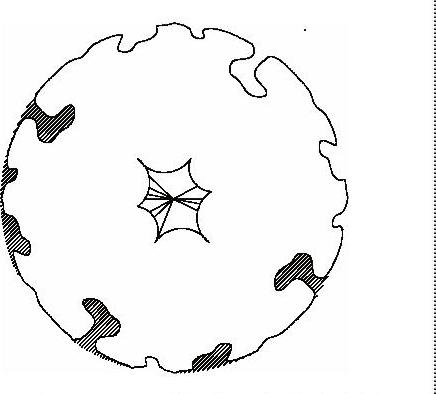

8）执行“图案填充（H）”命令，为绘制图形的内部相应区域填充“ANSI31”图案，填充比例为3，然后将绘制的圆形删除掉，如图9-23所示。
图9-22 绘制树干纹理
图9-23 填充图案
9）执行“创建块（B）”命令，将绘制的图形定义为块，命名为“黄金叶球”。
10）至此，黄金叶球植物图例已经绘制完成，按<Ctrl+S>组合键将该文件进行保存。
