AutoCAD2016狐尾椰子图例绘制技巧

时间:2023-08-30 理论教育 版权反馈
【摘要】:适合列植于池旁、路边、楼前后,也可数株群植于庭院之中或草坪角隅,观赏效果极佳,如图9-8所示为狐尾椰子摄影图片。本实例通过绘制一个狐尾椰子植物图例,使读者掌握绘制狐尾椰子图例的方法及技巧,绘制的狐尾椰子图例效果如图9-9所示。2)执行“图层”命令,在弹出的对话框中新建一个图层,命名为“狐尾椰子”,并将其设置为当前图层,如图9-10所示。10)至此,狐尾椰子植物图例已经绘制完成,按组合键将该文件进行保存。

AutoCAD2016狐尾椰子图例绘制技巧

视频\09\绘制狐尾椰了图例.avi

案例\09\狐尾椰子图例.dwg

狐尾椰子为棕榈科狐尾椰子属常绿乔木,因形似狐尾而得名。树冠伞状,植株高大挺拔,形态优美。耐寒耐旱,适应性广,为热带、亚热带地区最受欢迎的园林植物之一。适合列植于池旁、路边、楼前后,也可数株群植于庭院之中或草坪角隅,观赏效果极佳,如图9-8所示为狐尾椰子摄影图片。

本实例通过绘制一个狐尾椰子植物图例,使读者掌握绘制狐尾椰子图例的方法及技巧,绘制的狐尾椰子图例效果如图9-9所示。


图9-8 狐尾椰子摄影图片

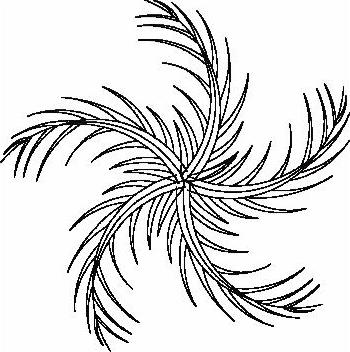

图9-9 狐尾椰子图例

1)正常启动AutoCAD 2016,新建一个空白文件,执行“文件|另存为”菜单命令,将文件另存为“案例\09\狐尾椰子图例.dwg”文件。

2)执行“图层(LA)”命令,在弹出的对话框中新建一个图层,命名为“狐尾椰子”,并将其设置为当前图层,如图9-10所示。

3)执行“圆(C)”命令,绘制一个半径为1000mm的圆。


图9-10 新建图层

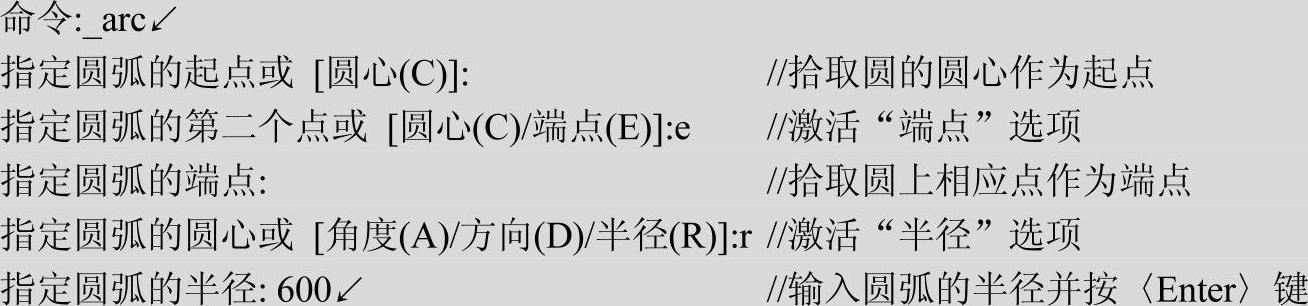

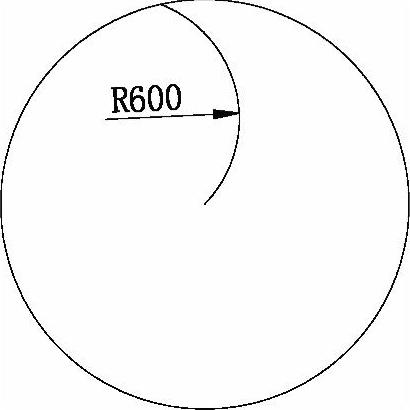

4)执行“绘图|圆弧|起点、端点、半径”菜单命令,绘制一条半径为600mm的圆弧对象,如图9-11所示。命令行提示与操作如下。

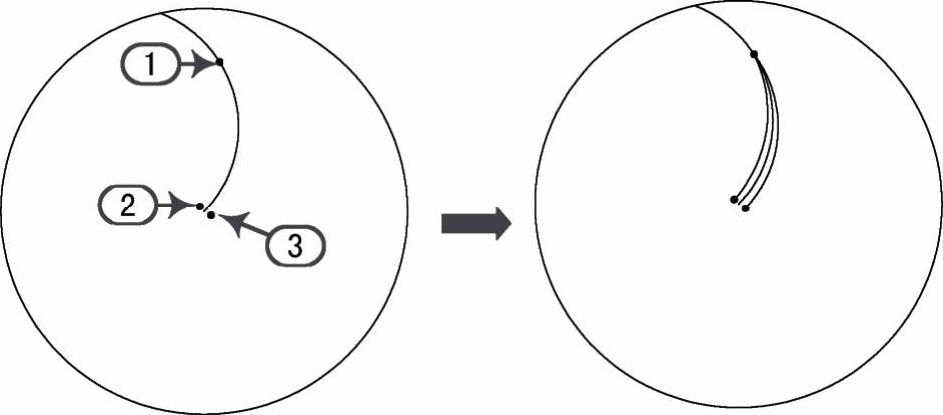

5)执行“绘图|圆弧|起点、端点、方向”菜单命令,分别以图9-12所示的“点1”为起点,以“点2”和“点3”为端点,绘制两条圆弧。(www.daowen.com)


图9-11 绘制圆弧


图9-12 绘制圆弧

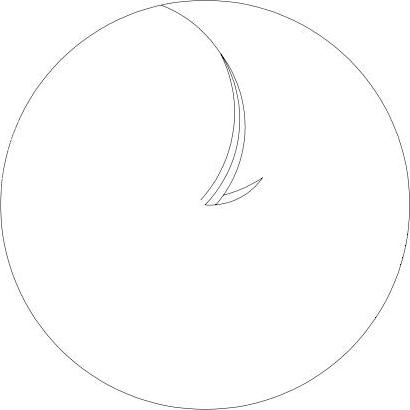

6)执行“绘图|圆弧|起点、端点、方向”菜单命令,在绘制的圆弧上绘制树叶图形,如图9-13所示。

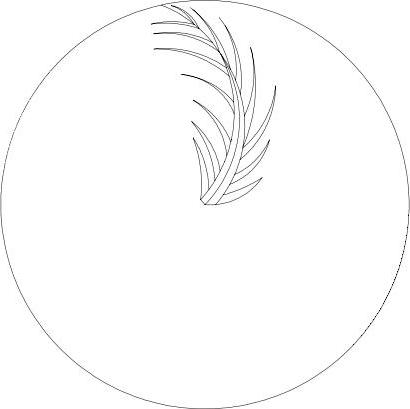

7)使用相同的方法绘制圆弧上的其他树叶,如图9-14所示。

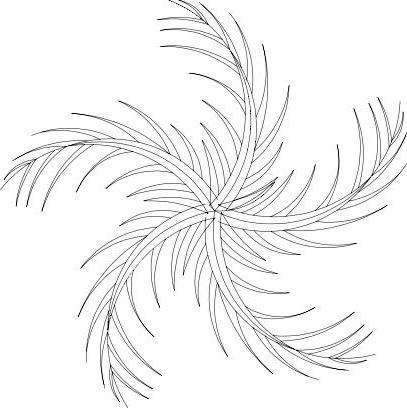

8)执行“阵列(AR)”命令,选择绘制的所有树叶图形为阵列对象,以圆心为中心点进行极轴阵列,项目总数为5,填充角度为360°;然后将绘制的圆删除,其阵列后的效果如图9-15所示。


图9-13 绘制树叶


图9-14 绘制树叶


图9-15 阵列的效果

9)执行“创建块(B)”命令,将绘制的图形定义为块,命令为“狐尾椰子”。

10)至此,狐尾椰子植物图例已经绘制完成,按<Ctrl+S>组合键将该文件进行保存。
