从1-1剖面图中可以看出2-2的剖切位置，即2-2剖面图形对于1-1剖面图是垂直剖面，而对于前面的平面图则是一个水平剖面图，也就是说所绘制的图表，表示的位置不同，说法也可以改变，但是图形是不会改变的，无论是以哪种说法，只要能清楚地表达出所需要部分的图形就可以了。

1）使用“复制（CO）”命令，选择水池平面图，将其水平向右复制一份。

2）使用“删除（E）”命令，选择部分图形，结果如图8-72所示。

3）使用“偏移（O）”命令，将外侧的矩形向内各偏移100、1200、200和200mm，如图8-73所示。

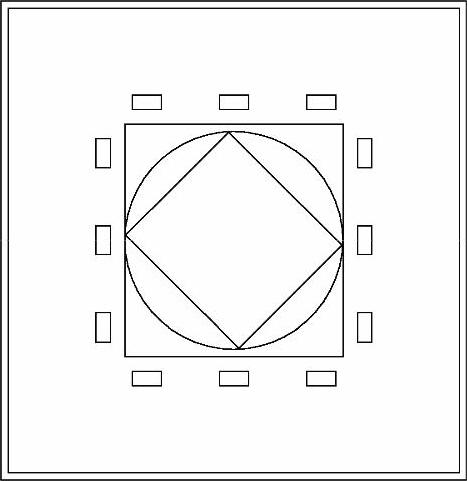

图8-72 删除对象

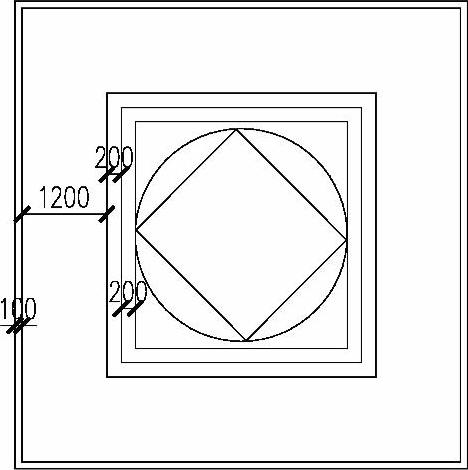

图8-73 偏移矩形

4）单击“图层控制”下拉列表框，并选择“池水”图层为当前图层。

5）使用“直线（L）”命令，按图8-74所示绘制高400mm的线段。

6）使用“修剪（TR）”命令，选择绘制的图形，修剪掉多余的线段，如图8-75所示。

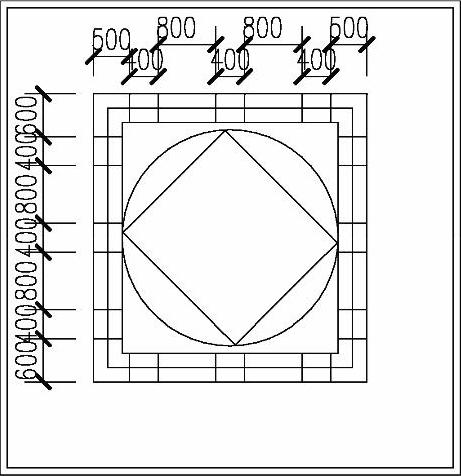

图8-74 绘制线段

图8-75 修剪多余的线段

7）使用“圆（C）”命令，在最内侧的矩形4个对角绘制直径为117mm的圆，如图8-76所示。(www.daowen.com)

8）单击“图层控制”下拉列表框，并选择“填充”图层为当前图层。

9）使用“图案填充（H）”命令，选择图案“AR-SAND”，设置“比例”为1，填充后的效果如图8-77所示。

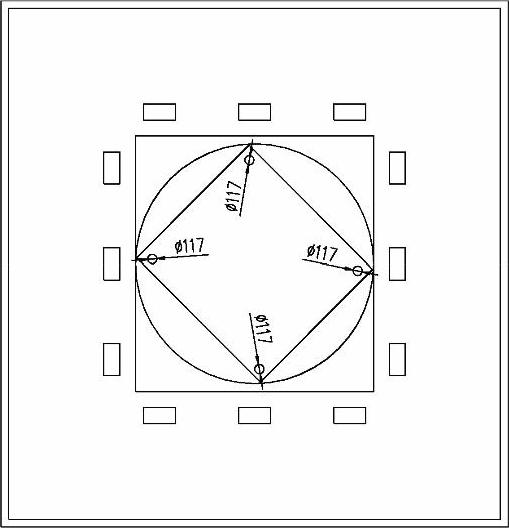

图8-76 绘制圆

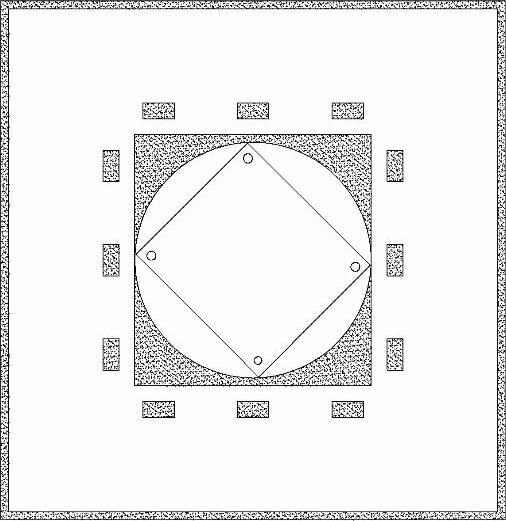

图8-77 图案填充

10）单击“图层控制”下拉列表框，并选择“文字标注”图层为当前图层。

11）使用“引线标注（LE）”命令，对图形进行材质的文字说明，文字大小为500mm，箭头大小为3，如图8-78所示。

12）使用“单行文字（DT）”命令，输入图名“2-2剖面图”，文字大小为500mm，如图8-79所示。

图8-78 进行引线标注

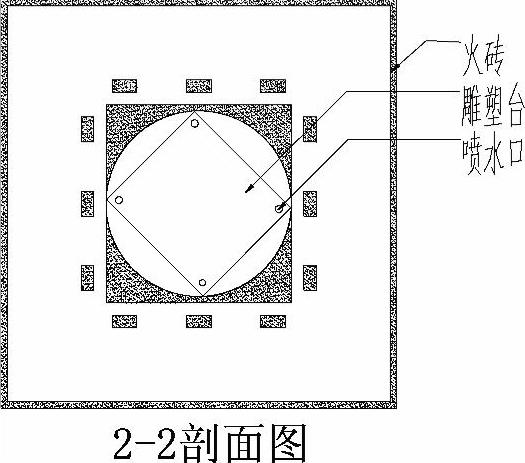

图8-79 图名标注

13）至此，该水池2-2剖面图已经绘制完成，按<Ctrl+S>组合键进行保存。
